PAG040
斜齿方法兰精密行星减速机
- 1级额定扭矩10–17 Nm
- 2级额定扭矩10–17 Nm
- 最大输出扭矩额定输出扭矩的1.5倍 —
PRODUCT DIRECTORY / 产品目录
PAG 斜齿方法兰减速机
浏览本系列，按型号核对结构、安装接口与对应资料。
01 类别/02 系列/03 型号/04 接口与资料
本系列型号
按型号查找PAG060
斜齿方法兰精密行星减速机
- 1级额定扭矩30–45 Nm
- 2级额定扭矩30–45 Nm
- 最大输出扭矩额定输出扭矩的1.5倍 —

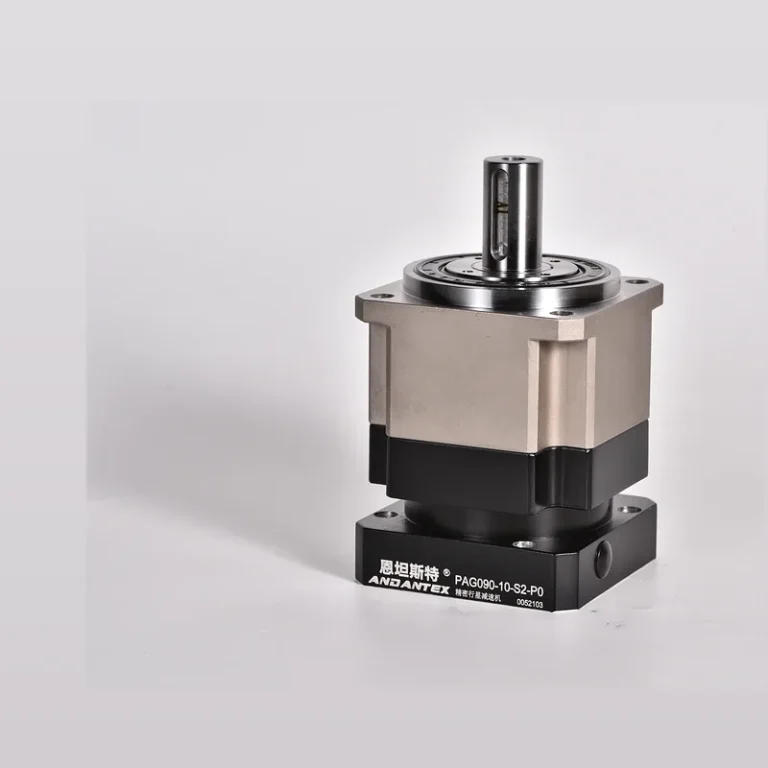

PAG090
斜齿方法兰精密行星减速机
- 1级额定扭矩75–130 Nm
- 2级额定扭矩75–130 Nm
- 最大输出扭矩额定输出扭矩的1.5倍 —

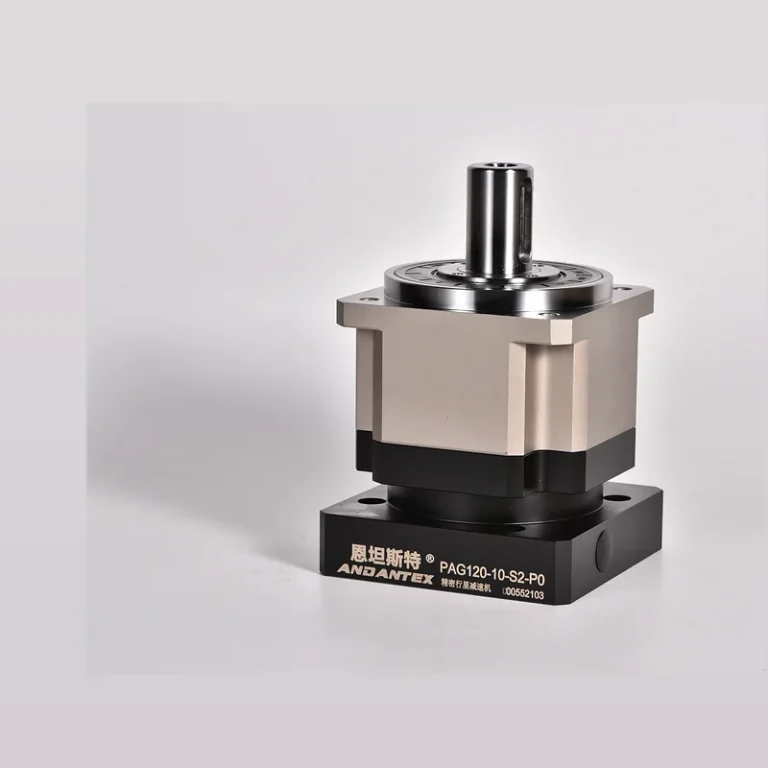

PAG120
斜齿方法兰精密行星减速机
- 1级额定扭矩165–230 Nm
- 2级额定扭矩165–230 Nm
- 最大输出扭矩额定输出扭矩的1.5倍 —
PAG140
斜齿方法兰精密行星减速机
- 1级额定扭矩360–480 Nm
- 2级额定扭矩360–480 Nm
- 最大输出扭矩额定输出扭矩的1.5倍 —
PAG180
斜齿方法兰精密行星减速机
- 1级额定扭矩770–1100 Nm
- 2级额定扭矩770–1100
- 最大输出扭矩额定输出扭矩的1.5倍 —
型号参数对照
同一系列内按已核验资料逐项对照。全系相同的项目收在表格下方，不在每行重复。
| 型号 | 一级速比与额定输出扭矩 | 二级速比与额定输出扭矩 | 额定输入转速 | 最高输入转速 | 一级传动惯量 | 二级传动惯量 | 容许径向力 | 容许轴向力 | 参考重量 | 噪音值 |
|---|---|---|---|---|---|---|---|---|---|---|
| PAG040 | 3：17 4：17 5：15 7：12 8：未提供 10：10 Nm | 12：未提供 15：未提供 20：17 25：15 28：17 30：未提供 35：15 40：17 50：15 70：12 100：10 Nm | 4000 rpm | 8000 rpm | 3/4/5/7/8/10：0.03 kg·cm² | 20/25/28/35/40/50/70/100：0.03 12/15/30：未标数值 kg·cm² | 780 N | 390 N | L1 0.5 L2 0.8 kg | ≤56 dB |
| PAG060 | 3：40 4：45 5：45 7：45 8：40 10：30 Nm | 12：40 15：40 20：45 25：45 28：45 30：40 35：45 40：45 50：45 70：45 100：30 Nm | 4000 rpm | 8000 rpm | 3：0.16 4：0.14 5/7/8/10：0.13 kg·cm² | 12/15/20/25/28/30/35/40/50/70/100：0.13 kg·cm² | 1530 N | 630 N | L1 1.25 L2 1.75 kg | ≤58 dB |
| PAG090 | 3：105 4：130 5：130 7：100 8：90 10：75 Nm | 12：105 15：105 20：130 25：130 28：130 30：105 35：130 40：130 50：130 70：100 100：75 Nm | 3000 rpm | 8000 rpm | 3：0.61 4：0.48 5：0.47 7/8：0.45 10：0.40 kg·cm² | 12/15/20/25/28/30/40：0.45 35/50/70/100：0.40 kg·cm² | 3250 N | 1300 N | L1 3.75 L2 5.1 kg | ≤60 dB |
| PAG120 | 3：165 4：230 5：230 7：220 8：200 10：175 Nm | 12：165 15：165 20：230 25：230 28：230 30：165 35：230 40：230 50：230 70：220 100：175 Nm | 3000 rpm | 8000 rpm | 3：3.25 4：2.74 5：2.71 7：2.62 8：2.60 10：2.57 kg·cm² | 12/15/20/28/30/40：0.45 25/35/50/70/100：0.40 kg·cm² | 6700 N | 3000 N | L1 8.5 L2 12 kg | ≤65 dB |
| PAG140 | 3：360 4：480 5：480 7：480 8：440 10：360 Nm | 12：未提供 15：360 20：480 25：未提供 28：未提供 30：未提供 35：480 40：480 50：480 70：480 100：360 Nm | 3000 rpm | 6000 rpm | 3：9.21 4：7.54 5：7.42 7/8：7.14 10：7.03 kg·cm² | 15/20：2.63 35/40：2.43 50/70/100：2.39 kg·cm² | 9400 N | 4700 N | L1 16 L2 21.5 kg | ≤68 dB |
| PAG180 | 3：880 4：880 5：1100 7：1100 8：880 10：770 Nm | 15/20：880 35/40/50/70：1100 100：770 其他速比本图未列 Nm | 3000 rpm | 6000 rpm | 3：28.98 4：23.67 5：23.29 7/8：22.48 10：22.51 kg·cm² | 15/20：7.30 35：7.10 40/50：6.92 70/100：6.72 kg·cm² | 14500 N | 7250 N | L1：28.5 L2：40（±3%） kg | ≤68 dB |
全系通用：减速比 L1 3 / 4 / 5 / 7 / 8 / 10；L2按对应图纸速比表 —最大输出扭矩 额定输出扭矩的1.5倍 —标准回差 L1 ≤3；L2 ≤5 arcmin传动效率 L1 95；L2 90 %防护等级 L1 IP65；L2 IP56 —工作温度 -10～+90 ℃使用寿命 20000 h安装方式 任意 —润滑方式 长效润滑，合成润滑脂 —
额定扭矩、背隙及承载需在相同速比、配置和工况下比较；不可仅按电机功率判断兼容。
技术文章
常见问题
减速机选型询价，需要准备哪些资料？
提供电机图纸、设备用途、负载、输出转速、节拍、数量及安装要求。
查看完整解答通用S孔径图纸可以直接配用任意孔径STEP吗？
具体STEP只适用于已经确认的实际孔径与接口版本。
查看完整解答为什么有些配置只有二维图，没有STEP下载？
原始来源可能缺少模型，或图模版本存在差异；提供已确认的实际文件。
查看完整解答L1、L2和减速比应该怎样核对？
级数与减速比分开确认，速比和扭矩采用具体型号、配置的对应资料。
查看完整解答查减速机电机接口时，需要提供哪些尺寸？
提供轴径、轴长、键槽、止口、安装孔距、孔数和螺纹，并附原厂尺寸图。
查看完整解答电机功率相同，就能直接连接同一款减速机吗？
不能仅凭功率判断适配，还需核对工况和完整安装接口。
查看完整解答
