PVFA060
直角方法兰行星减速机
- 1级额定扭矩16–40 Nm
- 2级额定扭矩16–40 Nm
- 最大输出扭矩额定输出扭矩的 1.5 倍 —
PRODUCT DIRECTORY / 产品目录

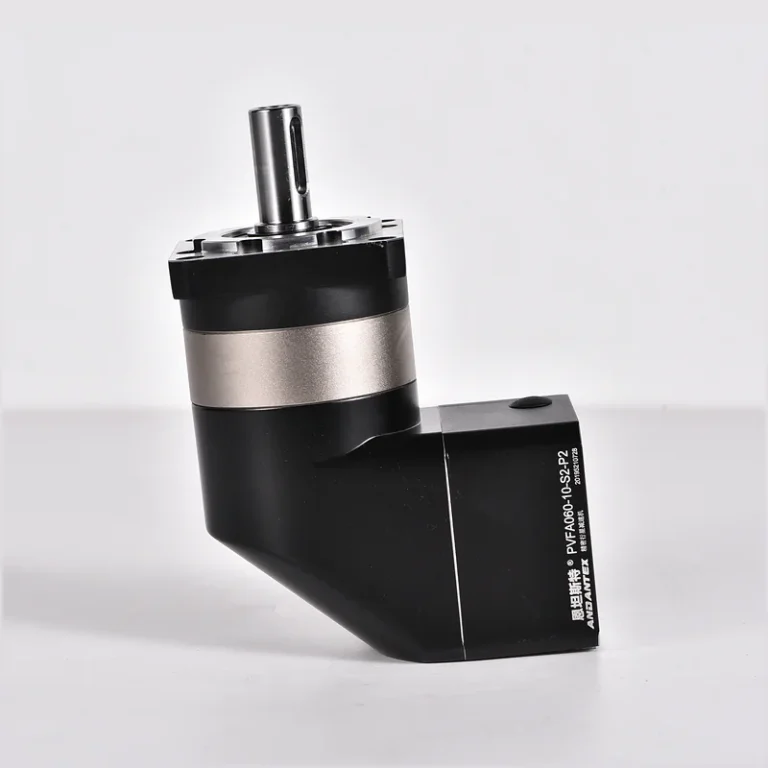

PVFA 直角方法兰减速机
恩坦斯特 ANDANTEX PVFA 直角方法兰减速机系列，比较PVFA090、PVFA1…
01 类别/02 系列/03 型号/04 接口与资料
本系列型号
按型号查找恩坦斯特 ANDANTEX PVFA 直角方法兰减速机系列，比较PVFA090、PVFA120，按L1/L2及电机接口查看参数、2D安装尺寸图和3D模型。不同精度、接口及输出版本按各自图纸确认。

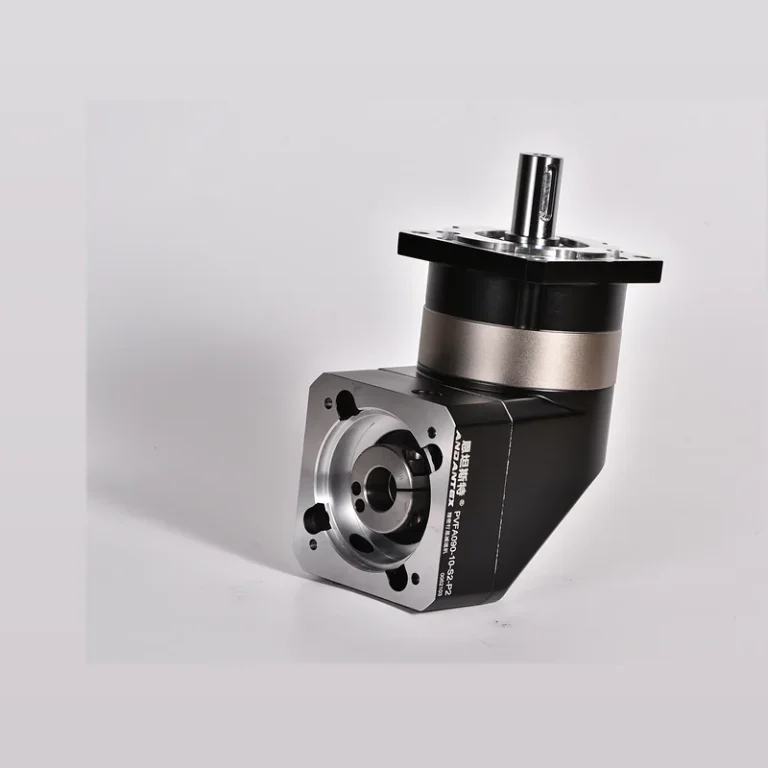

PVFA090
直角方法兰行星减速机
- 1级额定扭矩56–122 Nm
- 2级额定扭矩56–122 Nm
- 最大输出扭矩额定输出扭矩的1.5倍 —
PVFA120
直角方法兰行星减速机
- 1级额定扭矩86–210 Nm
- 2级额定扭矩86–210
- 最大输出扭矩额定输出扭矩的1.5倍 —
型号参数对照
同一系列内按已核验资料逐项对照。全系相同的项目收在表格下方，不在每行重复。
| 型号 | 减速比 | 一级速比与额定输出扭矩 | 二级速比与额定输出扭矩 | 最大输出扭矩 | 标准回差 | 传动效率 | 额定输入转速 | 最高输入转速 | 一级传动惯量 | 二级传动惯量 | 容许径向力 | 容许轴向力 | 参考重量 | 噪音值 | 润滑方式 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PVFA060 | L1：3、4、5、7、10 L2：12、15、16、20、25、28、30、35、40、50、70、100 — | i=3：27 i=4、5：40 i=7：34 i=10：16 Nm | i=12、15、30：27 i=16、20、25、28、35、40、50：40 i=70：34 i=100：16 Nm | 额定输出扭矩的 1.5 倍 — | L1 14-50-70：≤8 L1 两组 Ø8 输入：≤16 L2 14-50-70：≤12 L2 8-38.1-66.7：≤20 arcmin | L1：95 L2：92 % | 4000 rpm | 8000 rpm | i=3、4、5：0.46 i=7、10：0.41 kg·cm² | i=12、15、16、20、25、28、35、40：0.44 i=30、70：0.41 i=50、100：0.34 kg·cm² | 240 N | 220 N | L1：1.7 L2：1.9 kg | ≤58 dB | 长效润滑（合成润滑脂） — |
| PVFA090 | L1 3/4/5/7/10 L2按各接口图纸 — | 3：96 4/5：122 7：95 10：56 Nm | 12/15/30：96 16/20/25/28/35/40/50：122 70：95 100：56 Nm | 额定输出扭矩的1.5倍 — | L1≤8 L2 19-70-90≤12 14-73-98.4≤16 arcmin | 标准L1 95 L2 92 % | 3500 rpm | 6000 rpm | 3/4/5：1.73 7/10：1.42 kg·cm² | 12/15/16/20/25/28/35/40：1.49 30/70：1.42 50/100：1.25 kg·cm² | 450 N | 430 N | 标准L1 4.4 L2 5.0 kg | ≤60 dB | 长效润滑，合成润滑脂 — |
| PVFA120 | L1 3/4/5/7/10 L2 24-95-115：15/20/25/28/30/35/40/50/70/100 — | 3：161 4/5：210 7：170 10：86 Nm | 15/30：161 20/25/28/35/40/50：210 70：170 100：86 12/16本图未列 Nm | 额定输出扭矩的1.5倍 — | L1≤16 L2≤20 arcmin | L1 95 L2 92 % | 3500 rpm | 6000 rpm | 3/4/5：12.78 7/10：11.38 kg·cm² | 15/20/25/28/35/40：12.18 30/70：11.38 50/100：11.48 12/16本图未列 kg·cm² | 1240 N | 1000 N | L1 12 L2 14 kg | ≤65 dB | 长效润滑，合成润滑脂 — |
全系通用：防护等级 IP65 —工作温度 -10～+90 ℃使用寿命 20000 h安装方式 任意 —
额定扭矩、背隙及承载需在相同速比、配置和工况下比较；不可仅按电机功率判断兼容。
技术文章
常见问题
减速机选型询价，需要准备哪些资料？
提供电机图纸、设备用途、负载、输出转速、节拍、数量及安装要求。
查看完整解答通用S孔径图纸可以直接配用任意孔径STEP吗？
具体STEP只适用于已经确认的实际孔径与接口版本。
查看完整解答为什么有些配置只有二维图，没有STEP下载？
原始来源可能缺少模型，或图模版本存在差异；提供已确认的实际文件。
查看完整解答L1、L2和减速比应该怎样核对？
级数与减速比分开确认，速比和扭矩采用具体型号、配置的对应资料。
查看完整解答查减速机电机接口时，需要提供哪些尺寸？
提供轴径、轴长、键槽、止口、安装孔距、孔数和螺纹，并附原厂尺寸图。
查看完整解答电机功率相同，就能直接连接同一款减速机吗？
不能仅凭功率判断适配，还需核对工况和完整安装接口。
