PLM060
方法兰斜齿行星减速机
- 1级额定扭矩30–45 Nm
- 最大输出扭矩1.5倍额定扭矩 —
- 减速比L1图示：3/4/5/7/8/10 —
PRODUCT DIRECTORY / 产品目录
PLM 方法兰斜齿减速机
恩坦斯特ANDANTEX PLM 方法兰斜齿减速机，比较PLM060、PLM090、PLM…
01 类别/02 系列/03 型号/04 接口与资料
本系列型号
按型号查找恩坦斯特ANDANTEX PLM 方法兰斜齿减速机，比较PLM060、PLM090、PLM120、PLM140、PLM180、PLM220，按结构及接口查看各型号参数、二维安装图与已有STEP模型；数值及工作条件按对应原图确认。
PLM090
方法兰斜齿行星减速机
- 1级额定扭矩75–130 Nm
- 最大输出扭矩1.5倍额定扭矩 —
- 减速比L1图示：3/4/5/7/8/10 —

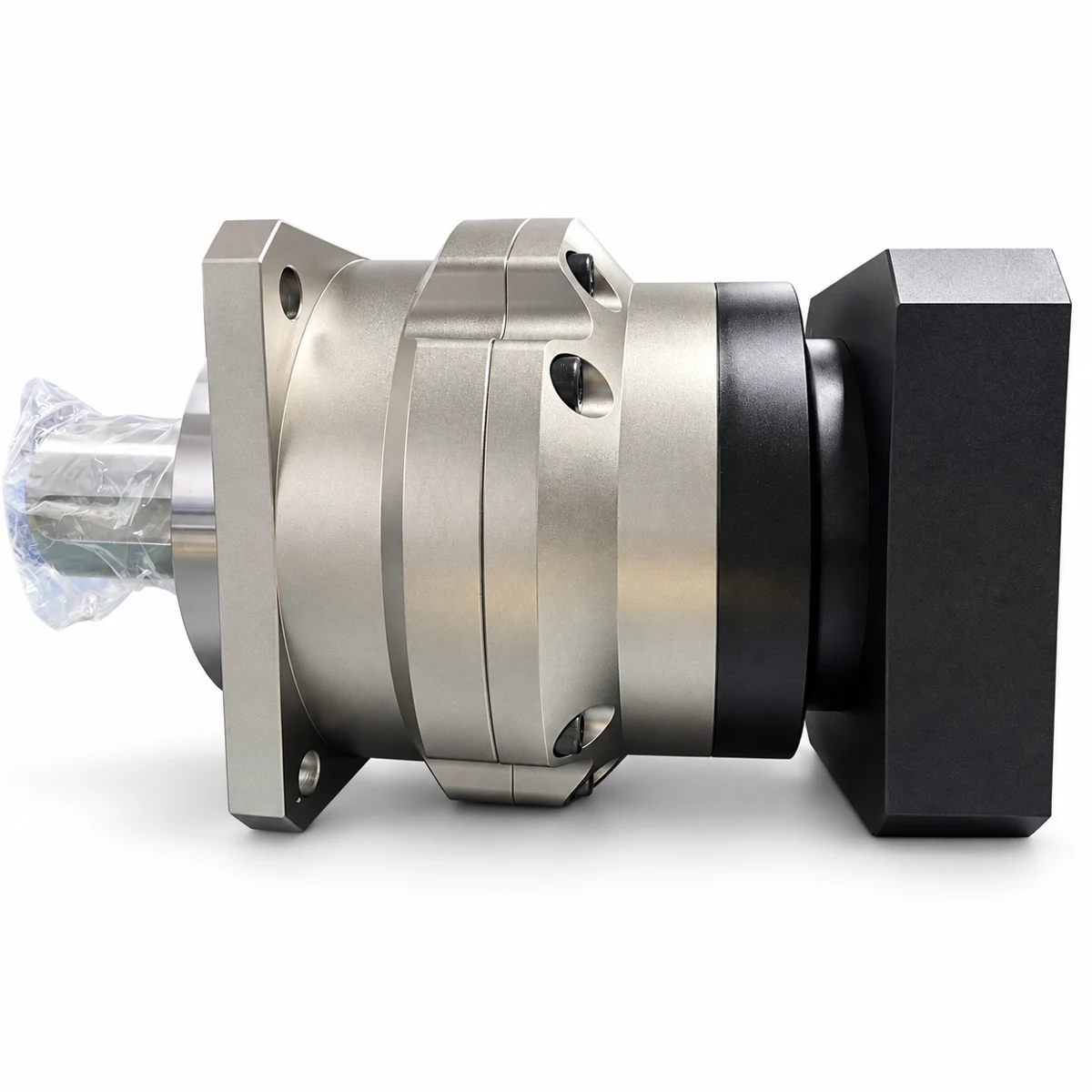

PLM120
方法兰斜齿行星减速机
- 1级额定扭矩165–230 Nm
- 最大输出扭矩1.5倍额定扭矩 —
- 减速比L1图示：3/4/5/7/8/10 —
PLM140
方法兰斜齿行星减速机
- 1级额定扭矩360–480 Nm
- 最大输出扭矩1.5倍额定扭矩 —
- 减速比L1图示：3/4/5/7/8/10 —
PLM180
方法兰斜齿行星减速机
- 1级额定扭矩770–1100
- 最大输出扭矩1.5倍额定扭矩 —
- 减速比L1图示：3/4/5/7/8/10 —
PLM220
方法兰斜齿行星减速机
- 1级额定扭矩1100–1800 Nm
- 最大输出扭矩1.5倍额定扭矩 —
- 减速比L1图示：3/4/5/7/10 —
型号参数对照
同一系列内按已核验资料逐项对照。全系相同的项目收在表格下方，不在每行重复。
| 型号 | 减速比 | 一级速比与额定输出扭矩 | 标准回差 | 额定输入转速 | 最高输入转速 | 一级传动惯量 | 容许径向力 | 容许轴向力 | 参考重量 | 噪音值 | 输入接口 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PLM060 | L1图示：3/4/5/7/8/10 — | 3：40 4/5/7：45 8：40 10：30 Nm | ≤3 arcmin | 4000 rpm | 8000 rpm | 3：0.16 4：0.14 5/7/8/10：0.13 kg·cm² | 1530 N | 630 N | 1.25（±3%） kg | ≤58 dB | 11-50-70 14-50-70 8-38.1-66.7 mm |
| PLM090 | L1图示：3/4/5/7/8/10 — | 3：105 4/5：130 7：100 8：90 10：75 Nm | ≤3 arcmin | 3000 rpm | 6000 rpm | 3：0.61 4：0.48 5：0.47 7/8：0.45 10：0.40 kg·cm² | 3250 N | 1300 N | 3.75（±3%） kg | ≤60 dB | 14-73-98.4 19-70-90 19-80-100 19-95-115 19-95-130 22-110-145 24-95-115 mm |
| PLM120 | L1图示：3/4/5/7/8/10 — | 3/4：165 5：230 7：220 8：200 10：175 Nm | ≤3 arcmin | 3000 rpm | 6000 rpm | 3：3.25 4：2.74 5：2.71 7：2.62 8：2.60 10：2.57 kg·cm² | 6700 N | 3000 N | 8.5（±3%） kg | ≤65 dB | 19-95-115 19-95-130 22-110-145 22-95-115 24-110-145 24-95-115 28-110-145 mm |
| PLM140 | L1图示：3/4/5/7/8/10 — | 3：360 4/5/7：480 8：440 10：360 Nm | ≤3 arcmin | 3000 rpm | 6000 rpm | 3：9.21 4：7.54 5：7.42 7/8：7.14 10：7.03 kg·cm² | 9400 N | 4700 N | 16（±3%） kg | ≤68 dB | 19-110-145 22-110-145 35-114.3-200 42-114.3-200 mm |
| PLM180 | L1图示：3/4/5/7/8/10 — | 3/4：880 5/7：1100 10：770 8未提供 Nm | ≤3 arcmin | 3000 rpm | 6000 rpm | 3：28.98 4：23.67 5：23.29 7：22.48 10：22.51 kg·cm² | 14500 N | 7250 N | 28.5（±3%） kg | ≤68 dB | 22-110-145 35-114.3-200 38-180-215 42-114.3-200 42-180-215 mm |
| PLM220 | L1图示：3/4/5/7/10 — | 3：1100 4/5：1800 7：1600 10：1200 Nm | ≤5 arcmin | 1500 rpm | 3000 rpm | 3：69.70 4：54.61 5：53.51 7：50.92 10：50.18 kg·cm² | 16500 N | 8250 N | 49.3（±3%） kg | ≤72 dB | 30-114-310 35-114.3-200 38-180-215 42-114.3-200 42-180-215 42-200-235 48-250-300 55-200-235 mm |
全系通用：最大输出扭矩 1.5倍额定扭矩 —传动效率 95 %防护等级 IP65 —工作温度 −10～+90 ℃使用寿命 20000 h安装方式 任意 —润滑方式 长效合成润滑脂 —输出结构 方法兰斜齿行星减速机 —
额定扭矩、背隙及承载需在相同速比、配置和工况下比较；不可仅按电机功率判断兼容。
技术文章
常见问题
减速机选型询价，需要准备哪些资料？
提供电机图纸、设备用途、负载、输出转速、节拍、数量及安装要求。
查看完整解答通用S孔径图纸可以直接配用任意孔径STEP吗？
具体STEP只适用于已经确认的实际孔径与接口版本。
查看完整解答为什么有些配置只有二维图，没有STEP下载？
原始来源可能缺少模型，或图模版本存在差异；提供已确认的实际文件。
查看完整解答L1、L2和减速比应该怎样核对？
级数与减速比分开确认，速比和扭矩采用具体型号、配置的对应资料。
查看完整解答查减速机电机接口时，需要提供哪些尺寸？
提供轴径、轴长、键槽、止口、安装孔距、孔数和螺纹，并附原厂尺寸图。
查看完整解答电机功率相同，就能直接连接同一款减速机吗？
不能仅凭功率判断适配，还需核对工况和完整安装接口。
查看完整解答
