AT065-FC
双孔输出锁紧环直角减速机
- 额定输出扭矩25 Nm
- 最大输出扭矩50 Nm
- 减速比L1：1：1 —
PRODUCT DIRECTORY / 产品目录
AT-FC双孔输出锁紧环直角减速机
恩坦斯特ANDANTEX AT-FC双孔输出锁紧环直角减速机，比较AT065-FC、AT0…
01 类别/02 系列/03 型号/04 接口与资料
本系列型号
按型号查找恩坦斯特ANDANTEX AT-FC双孔输出锁紧环直角减速机，比较AT065-FC、AT090-FC、AT120-FC、AT140-FC、AT170-FC，按各型号与配置查看技术参数、二维安装尺寸图和已有三维STEP模型；输入输出结构、可选孔径及性能以对应原图为准。
AT090-FC
双孔输出锁紧环直角减速机
- 额定输出扭矩速比3/10：60；4/5/7：78 Nm
- 最大输出扭矩速比3/10：90；4/5/7：120 Nm
- 减速比L2：3、4、5、7、10 —
AT120-FC
双孔输出锁紧环直角减速机
- 额定输出扭矩12/15：85；其余所列速比：100 Nm
- 最大输出扭矩12/15：130；其余所列速比：150 Nm
- 减速比L3：12、15、16、20、25、28、35、40、50、70 —
AT140-FC
双孔输出锁紧环直角减速机
- 额定输出扭矩12/15：150；其余所列速比：270 Nm
- 最大输出扭矩12/15：230；其余所列速比：420 Nm
- 减速比L3：12、15、16、20、25、28、35、40、50、70 —

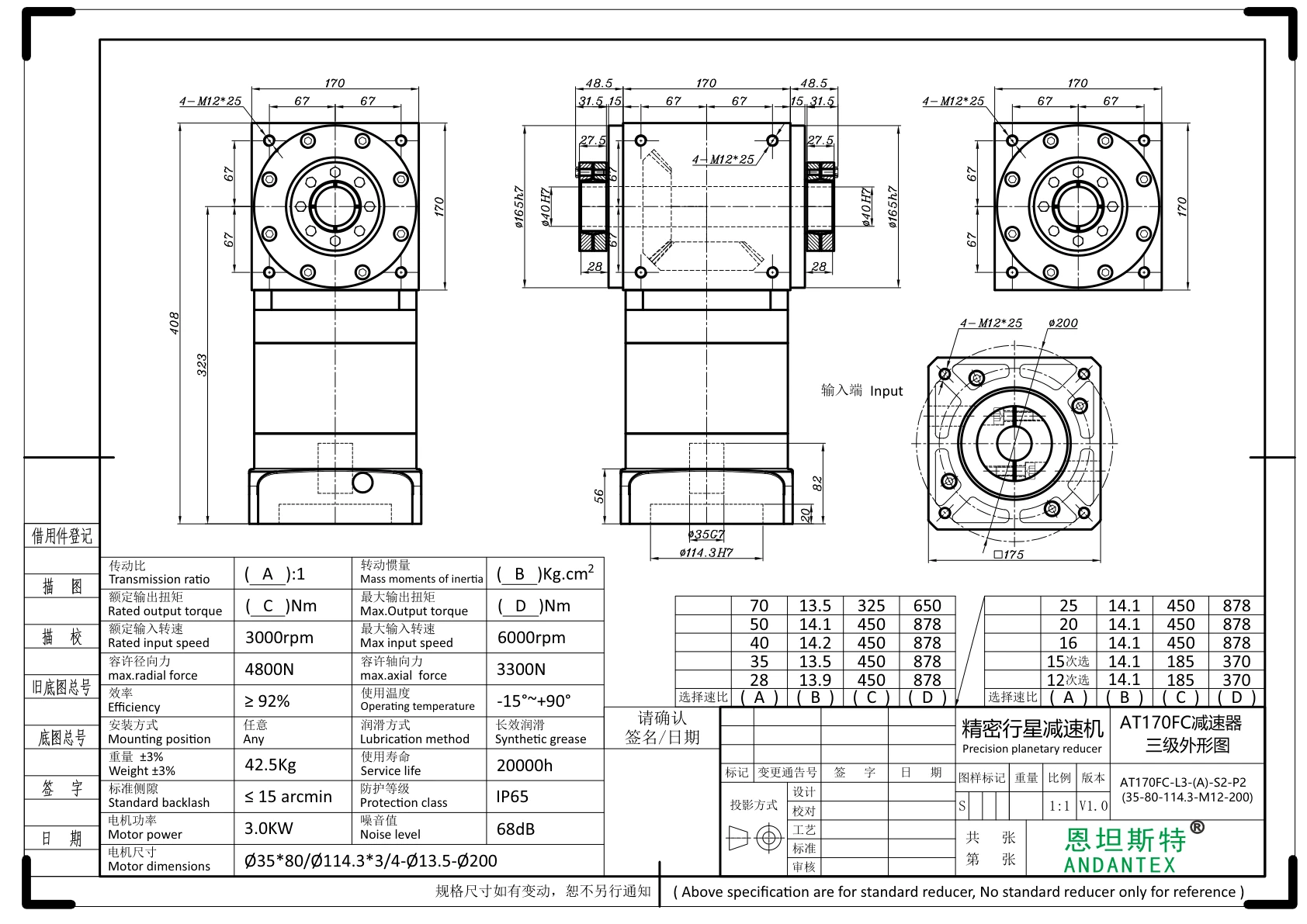

AT170-FC
双孔输出锁紧环直角减速机
- 额定输出扭矩185–450 Nm
- 最大输出扭矩370–878 Nm
- 减速比L3：12、15、16、20、25、28、35、40、50、70（12/15图示为次选） —
型号参数对照
同一系列内按已核验资料逐项对照。全系相同的项目收在表格下方，不在每行重复。
| 型号 | 减速比 | 额定输出扭矩 | 最大输出扭矩 | 传动效率 | 标准回差 | 传动惯量 | 容许径向力 | 容许轴向力 | 输入接口 | 参考重量 | 噪音值 | 图示电机功率 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AT065-FC | L1：1：1 — | 25 Nm | 50 Nm | ≥97 % | ≤6 arcmin | 0.51 kg·cm² | 900 N | 700 N | L1键轴输入 其他配置按具体电机接口图核对。 — | 2.6 kg | 65 dB | 0.4 kW |
| AT090-FC | L2：3、4、5、7、10 — | 速比3/10：60 4/5/7：78 Nm | 速比3/10：90 4/5/7：120 Nm | 94 % | ≤10 arcmin | 3：1.2 4：0.95 5：0.86 7：0.79 10：0.75 kg·cm² | 1700 N | 1200 N | 联轴器孔输入 轴孔、止口、PCD与螺纹按所选图纸。 — | 7.0 kg | 60 dB | 0.75 kW |
| AT120-FC | L3：12、15、16、20、25、28、35、40、50、70 — | 12/15：85 其余所列速比：100 Nm | 12/15：130 其余所列速比：150 Nm | ≥92 % | ≤15 arcmin | 12/15：0.86 其余所列速比：0.73 kg·cm² | 2700 N | 1900 N | 联轴器孔输入 轴孔、止口、PCD与螺纹按所选图纸。 — | 13.5 kg | 60 dB | 0.75 kW |
| AT140-FC | L3：12、15、16、20、25、28、35、40、50、70 — | 12/15：150 其余所列速比：270 Nm | 12/15：230 其余所列速比：420 Nm | 94 % | ≤12 arcmin | 12/15：2.8 其余所列速比：2.7 kg·cm² | 4800 N | 3300 N | 联轴器孔输入 轴孔、止口、PCD与螺纹按所选图纸。 — | 23.5 kg | 60 dB | 1.5 kW |
| AT170-FC | L3：12、15、16、20、25、28、35、40、50、70（12/15图示为次选） — | 12/15：185 16/20/25/28/35/40/50：450 70：325 Nm | 12/15：370 16/20/25/28/35/40/50：878 70：650 Nm | ≥92 % | ≤15 arcmin | 12/15/16/20/25/50：14.1 28：13.9 35/70：13.5 40：14.2 kg·cm² | 4800 N | 3300 N | 联轴器孔输入 轴孔、止口、PCD与螺纹按所选图纸。 — | 42.5 kg | 68 dB | 3.0 kW |
全系通用：输出结构 双孔输出，带锁紧环 —额定输入转速 3000 rpm最高输入转速 6000 rpm防护等级 IP65 —工作温度 -15～+90 ℃使用寿命 20000 h润滑方式 长效润滑 —安装方式 任意 —
额定扭矩、背隙及承载需在相同速比、配置和工况下比较；不可仅按电机功率判断兼容。
