PBF060
方法兰孔输出行星减速机
- 1级额定扭矩16–40 Nm
- 2级额定扭矩16–40 Nm
- 最大输出扭矩对应速比额定值的1.5倍 —
PRODUCT DIRECTORY / 产品目录
PBF孔输出方法兰减速机
孔输出方法兰结构；按输出孔配合与安装尺寸核对。
01 类别/02 系列/03 型号/04 接口与资料
本系列型号
按型号查找

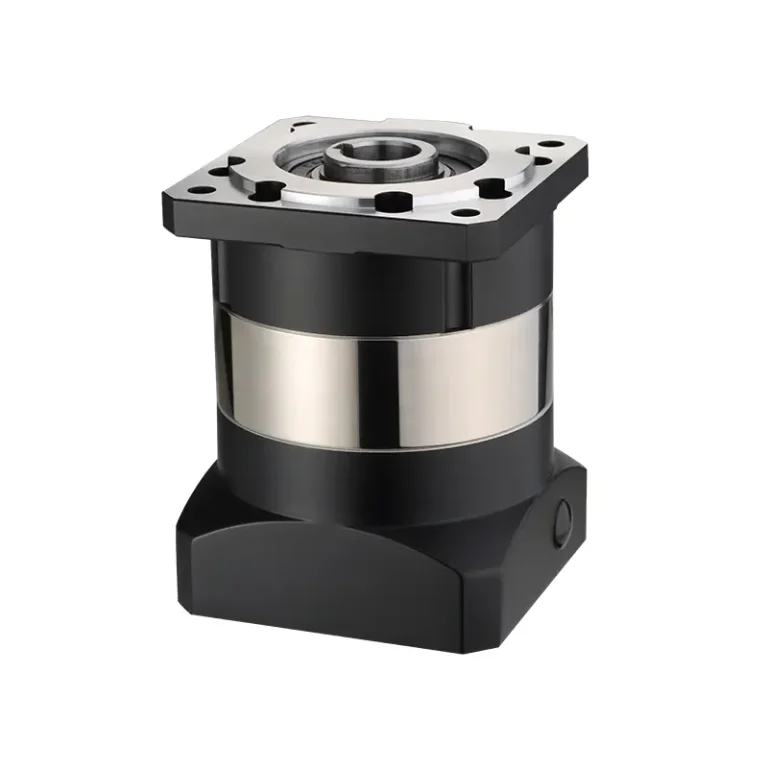

PBF090
方法兰孔输出行星减速机
- 1级额定扭矩56–122 Nm
- 2级额定扭矩56–122 Nm
- 最大输出扭矩对应速比额定值的1.5倍 —
PBF120
方法兰孔输出行星减速机
- 1级额定扭矩86–211 Nm
- 2级额定扭矩86–210 Nm
- 最大输出扭矩对应速比额定值的1.5倍 —
PBF160
方法兰孔输出行星减速机
- 1级额定扭矩210–423 Nm
- 2级额定扭矩210–423 Nm
- 最大输出扭矩对应速比额定值的1.5倍 —
型号参数对照
同一系列内按已核验资料逐项对照。全系相同的项目收在表格下方，不在每行重复。
| 型号 | 一级速比与额定输出扭矩 | 二级速比与额定输出扭矩 | 额定输入转速 | 最高输入转速 | 一级传动惯量 | 二级传动惯量 | 容许径向力 | 容许轴向力 | 参考重量 | 电机接口配置 |
|---|---|---|---|---|---|---|---|---|---|---|
| PBF060 | i=3：27 i=4：40 i=5：40 i=7：34 i=10：16 Nm | i=20：40 i=25：40 i=28：40 i=30：27 i=35：40 i=40：40 i=50：40 i=70：34 i=100：16 Nm | 4000 rpm | 8000 rpm | i=3/4/5：0.46 i=7/10：0.41 kg·cm² | i=20/25/28/30/35/40：0.44 i=50/70/100：0.34 kg·cm² | 240 N | L1：220 L2：230 N | L1：0.95 L2：1.20 kg | 8-38.1-66.7 11-50-70 14-50-70 mm |
| PBF090 | i=3：96 i=4：122 i=5：122 i=7：95 i=10：56 Nm | i=20：122 i=25：122 i=28：122 i=30：96 i=35：122 i=40：122 i=50：122 i=70：95 i=100：56 Nm | 3500 rpm | 6000 rpm | i=3/4/5：1.73 i=7/10：1.42 kg·cm² | i=20/25/28/30/35/40：1.49 i=50/70/100：1.25 kg·cm² | 450 N | 430 N | L1：3.06 L2：3.86 kg | 14-73-98.4 19-70-90 mm |
| PBF120 | i=3：161 i=4：211 i=5：211 i=7：170 i=10：86 Nm | i=20：210 i=25：210 i=28：210 i=30：161 i=35：210 i=40：210 i=50：210 i=70：170 i=100：86 Nm | 3500 rpm | 6000 rpm | i=3/4/5：12.78 i=7/10：11.38 kg·cm² | i=20/25/28/30/35/40：12.18 i=50/70/100：11.48 kg·cm² | 1240 N | 1000 N | L1：6.93 L2：8.98 kg | 19-95-130 22-110-145 24-110-145 24-95-115M6 28-110-145 mm |
| PBF160 | i=3：364 i=4：423 i=5：423 i=7：358 i=10：210 Nm | i=20：423 i=25：423 i=28：423 i=30：364 i=35：423 i=40：423 i=50：423 i=70：358 i=100：210 Nm | 3000 rpm | 4000 rpm | i=3/4/5：36.72 i=7/10：34.02 kg·cm² | i=20/25/28/30/35/40：34.24 i=50/70/100：34.02 kg·cm² | 2250 N | 1500 N | L1：15.5 L2：17 kg | 35-114.3-200 mm |
全系通用：输出结构 方法兰；带键槽的孔输出 —减速比 L1：3、4、5、7、10；L2：20、25、28、30、35、40、50、70、100 —最大输出扭矩 对应速比额定值的1.5倍 —标准回差 L1：≤8；L2：≤12 arcmin传动效率 L1：96；L2：94 %防护等级 IP65 —工作温度 -10～+90 ℃使用寿命 20000 h安装方式 任意 —润滑方式 长效润滑脂 —
额定扭矩、背隙及承载需在相同速比、配置和工况下比较；不可仅按电机功率判断兼容。
技术文章
常见问题
减速机选型询价，需要准备哪些资料？
提供电机图纸、设备用途、负载、输出转速、节拍、数量及安装要求。
查看完整解答通用S孔径图纸可以直接配用任意孔径STEP吗？
具体STEP只适用于已经确认的实际孔径与接口版本。
查看完整解答为什么有些配置只有二维图，没有STEP下载？
原始来源可能缺少模型，或图模版本存在差异；提供已确认的实际文件。
查看完整解答L1、L2和减速比应该怎样核对？
级数与减速比分开确认，速比和扭矩采用具体型号、配置的对应资料。
查看完整解答查减速机电机接口时，需要提供哪些尺寸？
提供轴径、轴长、键槽、止口、安装孔距、孔数和螺纹，并附原厂尺寸图。
查看完整解答电机功率相同，就能直接连接同一款减速机吗？
不能仅凭功率判断适配，还需核对工况和完整安装接口。
