2D + 3D 齐全
预览2D图纸
预览2D图纸11-50-70 接口
- 轴径
- 11 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4 x M4, depth 10 mm
ANDANTEX PRODUCT
PAG060属于恩坦斯特 ANDANTEX PAG斜齿方法兰精密行星减速机系列，采用同轴输入输出结构，用于需要核对定位精度、输出扭矩和安装空间的传动选型。
可结合齿轮齿条、丝杆模组与小型自动化运动轴的运动方式比较方案。先核对负载、目标转速、工作制，再按电机轴径、止口、孔距、轴长和螺纹选择本页对应图纸。应用方向不等于已完成适配或承载确认。
参数按用户原始L1/L2图纸分别录入；非标输出轴、加长轴与键槽版本单独记录。旧画册与本配置图纸不一致时，以选定图纸及双方确认内容为准。
比较PAG系列全部型号；如需先核对输入尺寸，可使用电机接口匹配或产品筛选与对比。
- PAG060
- 产品型号
- PAG 斜齿方法兰减速机
- 产品系列
- L1 3 / 4 / 5 / 7 / 8 / 10；L2按对应图纸速比表
- 减速比
- 3：40；4：45；5：45；7：45；8：40；10：30 Nm
- 一级额定输出扭矩
- L1 ≤3；L2 ≤5 arcmin
- 标准回差
- 1530 N
- 容许径向力
- 8000 rpm
- 最高输入转速
- L1 95；L2 90 %
- 传动效率
PAG060 2D / 3D 工程资料
每份文件对应具体型号、接口和减速级数；同一配置下的2D与STEP按后台关联成组展示。
- 31
- 2D + 3D 文件
- 16
- 接口 / 级数组合
- 15
- 2D + 3D 齐全
- 1
- 文件待补充
2D + 3D 齐全
预览2D图纸

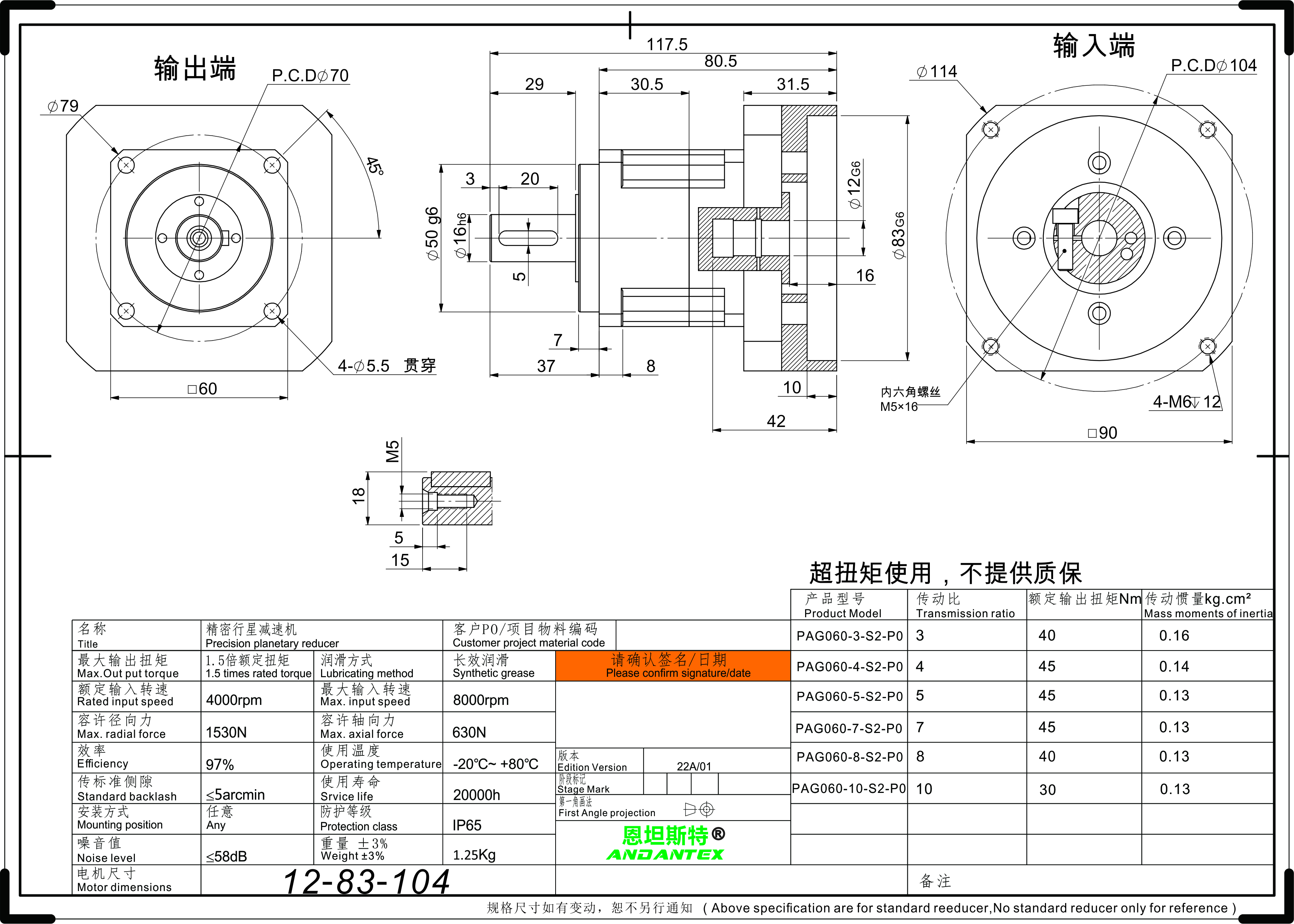

预览2D图纸12-83-104 接口 / 非标
- 轴径
- 12 mm
- 止口
- 83 mm
- 孔距 PCD
- 104 mm
- 螺纹
- 待确认
2D + 3D 齐全
预览2D图纸
预览2D图纸14-50-70 接口
- 轴径
- 14 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4 x M4, depth 10 mm
2D + 3D 齐全
预览2D图纸

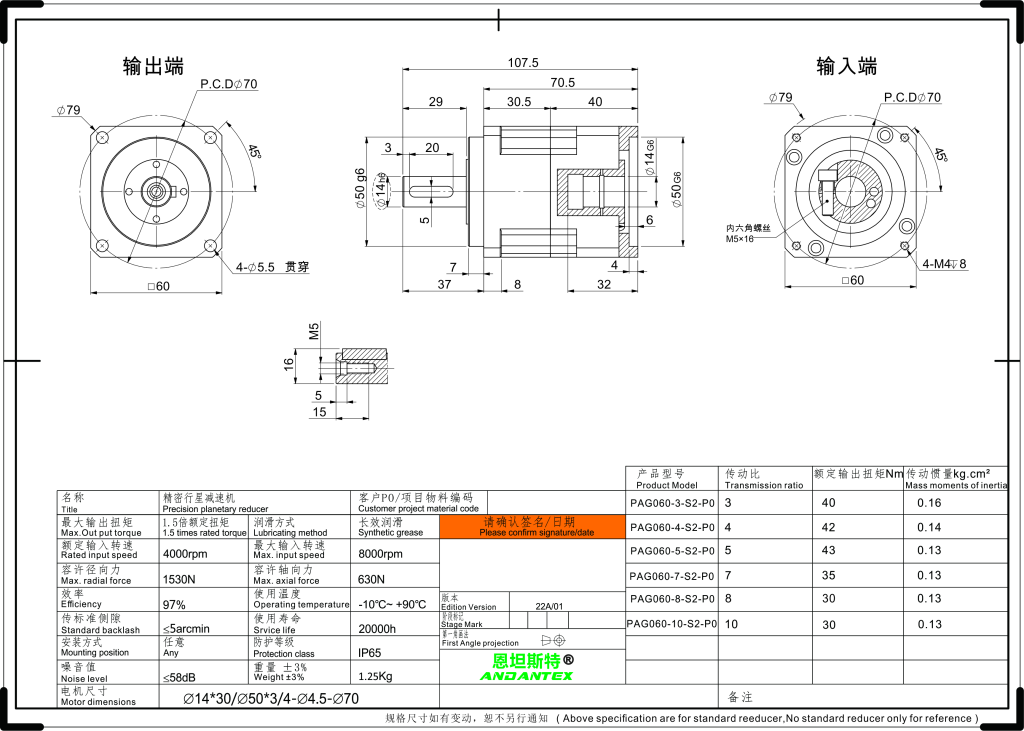

预览2D图纸14-50-70 接口 / 出轴14
- 轴径
- 14 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4 x M4, depth 8 mm
2D + 3D 齐全
预览2D图纸

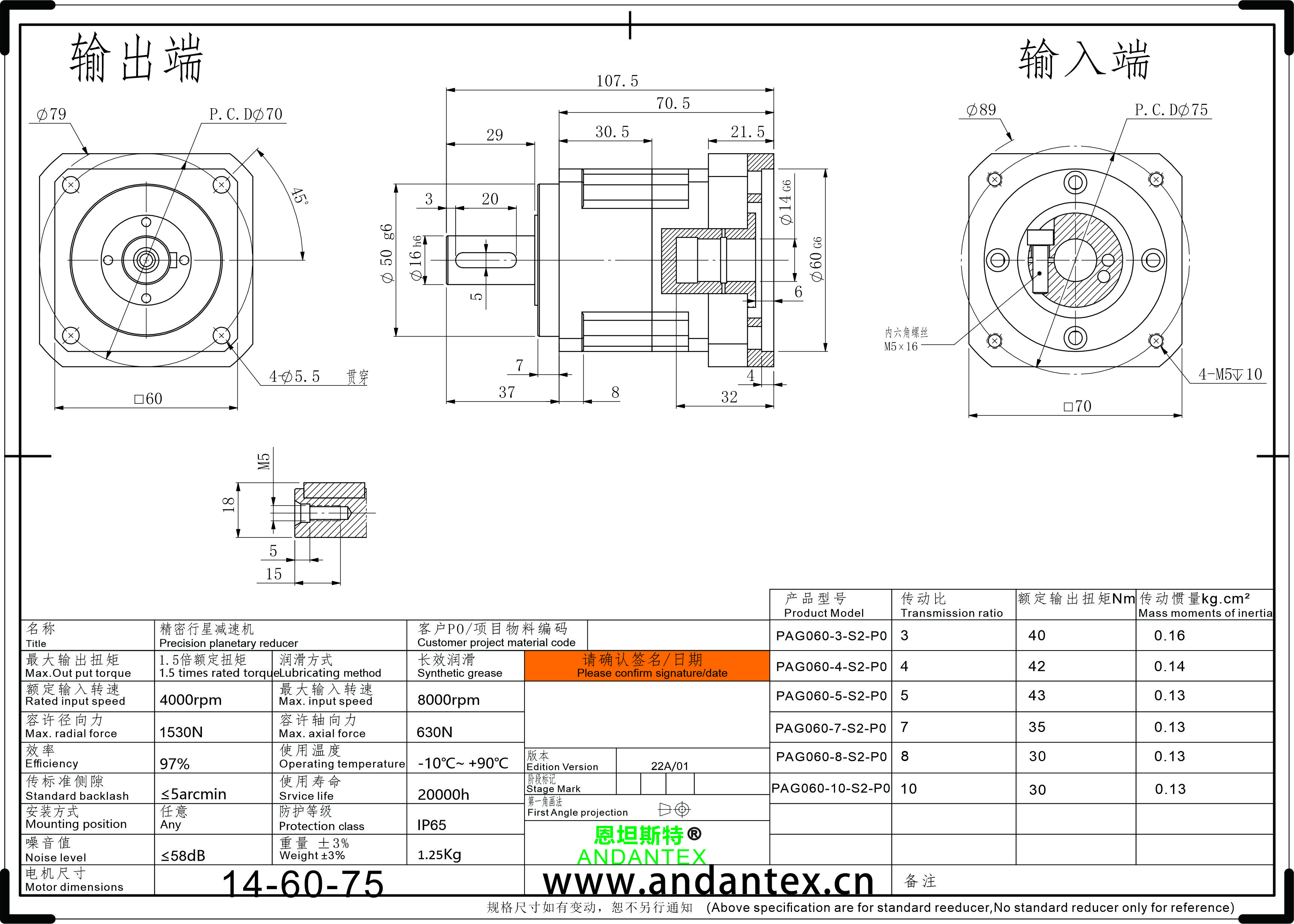

预览2D图纸14-60-75 接口
- 轴径
- 14 mm
- 止口
- 60 mm
- 孔距 PCD
- 75 mm
- 螺纹
- 4 x M5, depth 10 mm
2D + 3D 齐全
预览2D图纸

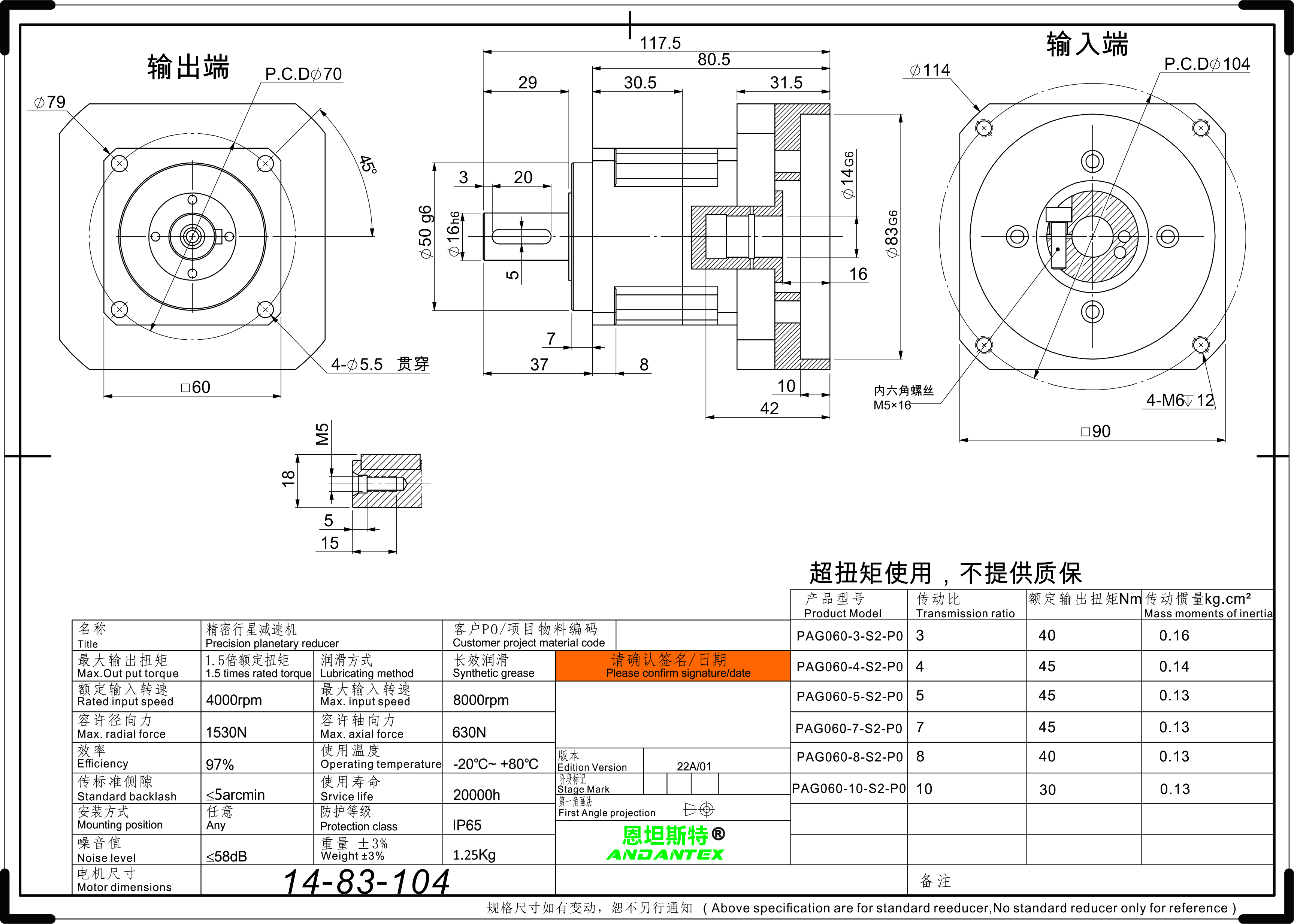

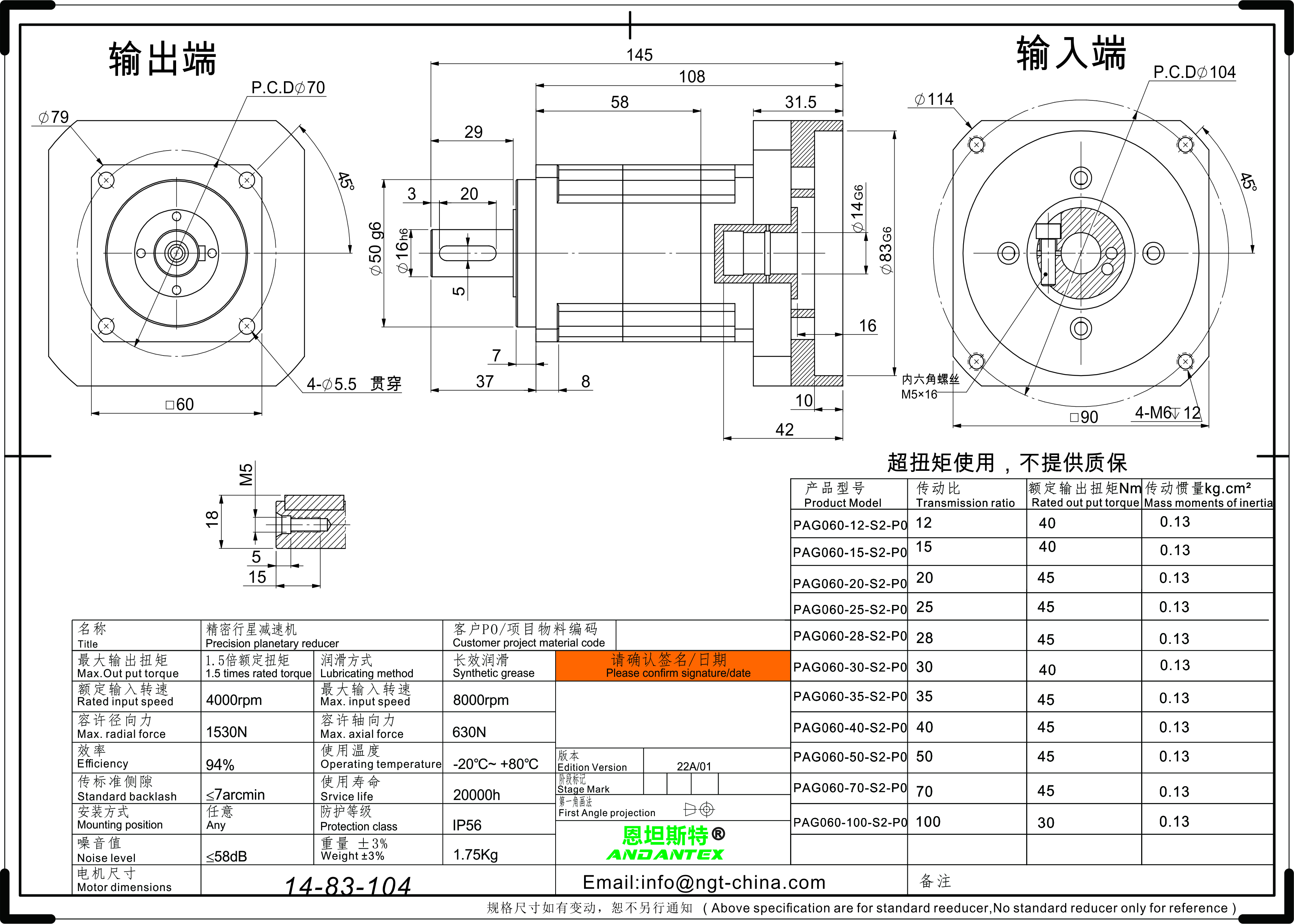

预览2D图纸14-83-104 接口 / 非标
- 轴径
- 14 mm
- 止口
- 83 mm
- 孔距 PCD
- 104 mm
- 螺纹
- 4 x M6, depth 12 mm
2D + 3D 齐全
预览2D图纸

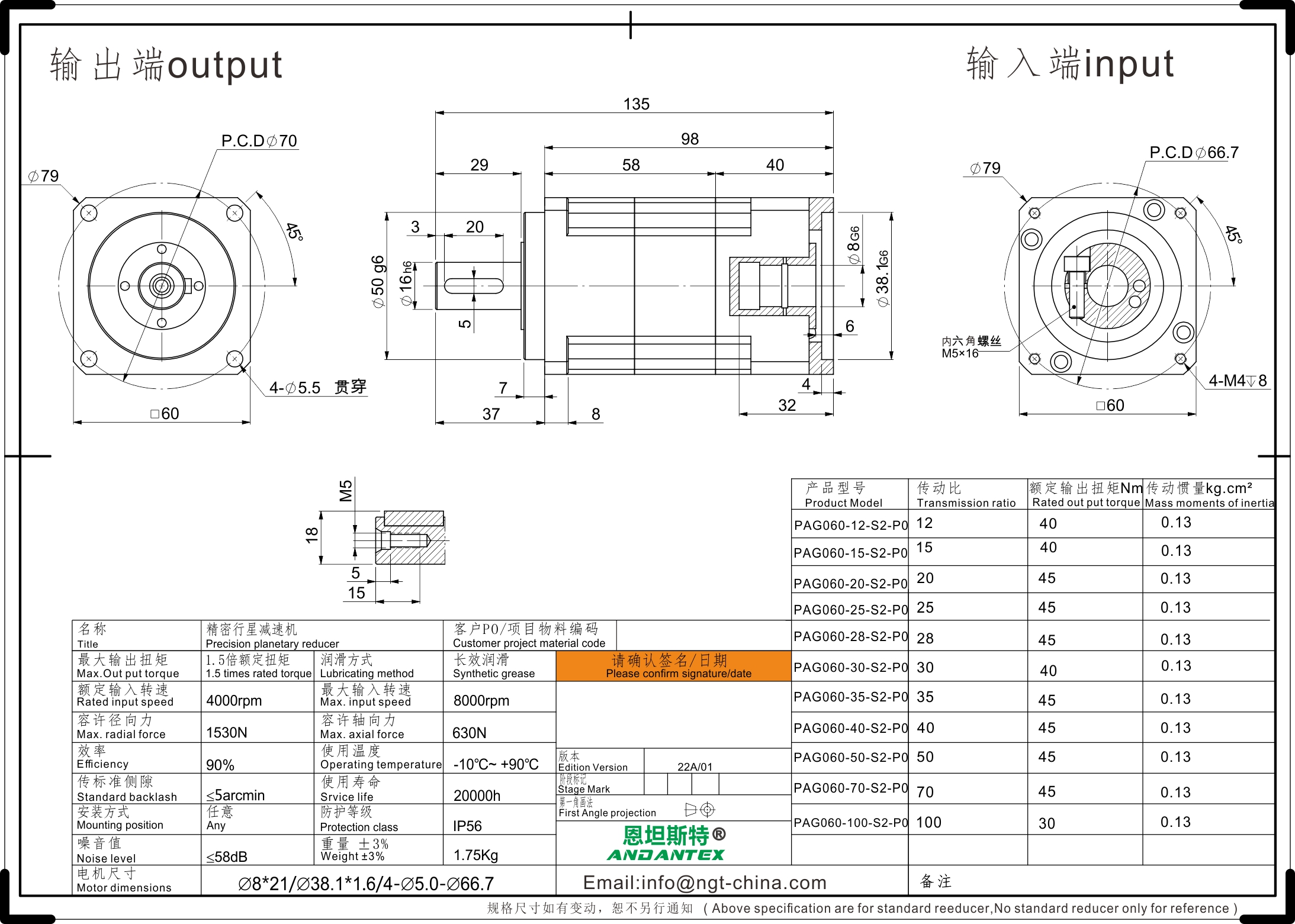

预览2D图纸8-38.1-66.7 接口
- 轴径
- 8 mm
- 止口
- 38.1 mm
- 孔距 PCD
- 66.7 mm
- 螺纹
- 4 x M4, depth 10 mm
2D + 3D 齐全
预览2D图纸

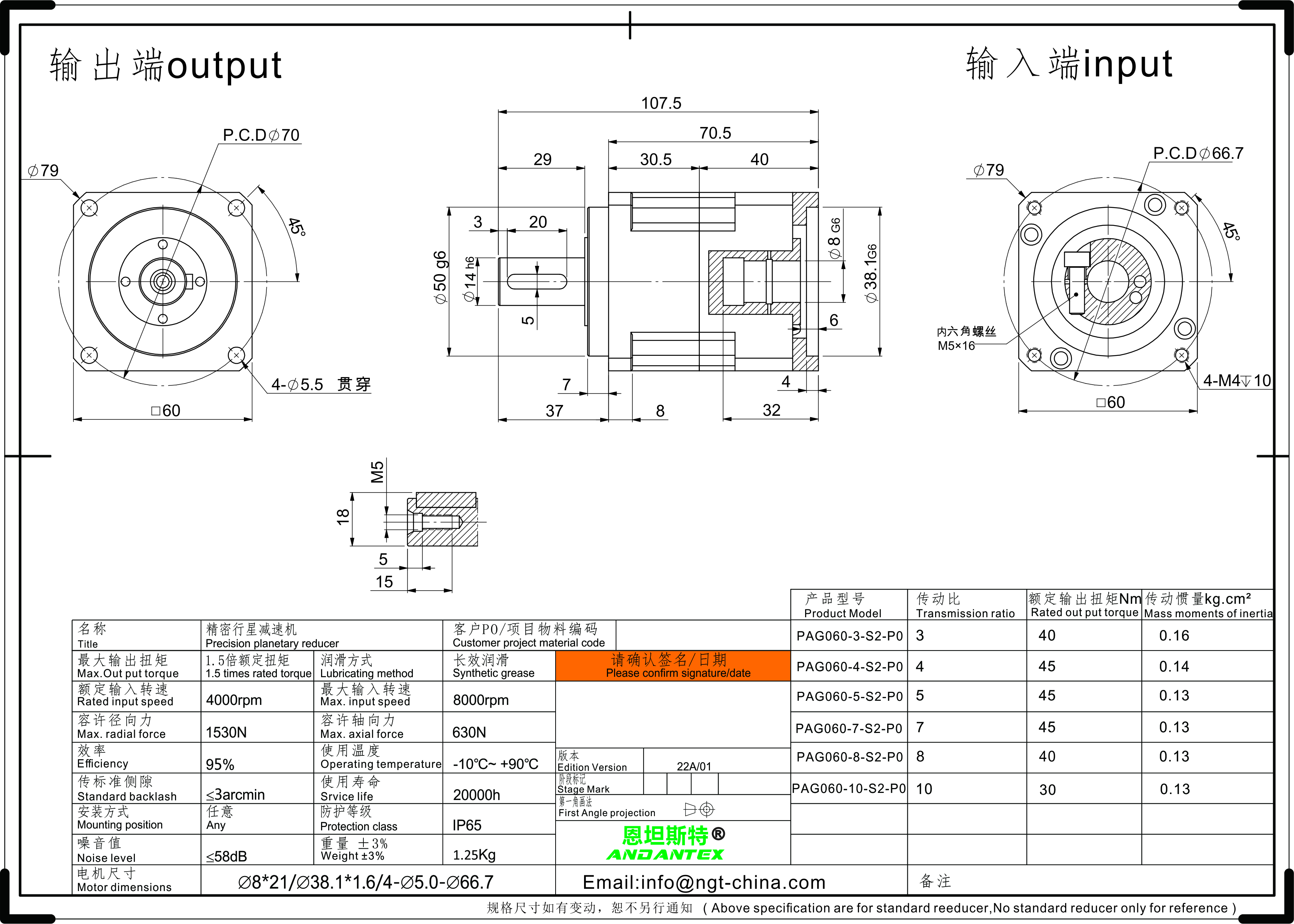

预览2D图纸8-38.1-66.7 接口 / 出轴14
- 轴径
- 8 mm
- 止口
- 38.1 mm
- 孔距 PCD
- 66.7 mm
- 螺纹
- 4 x M4, depth 10 mm
2D + 3D 齐全
预览2D图纸

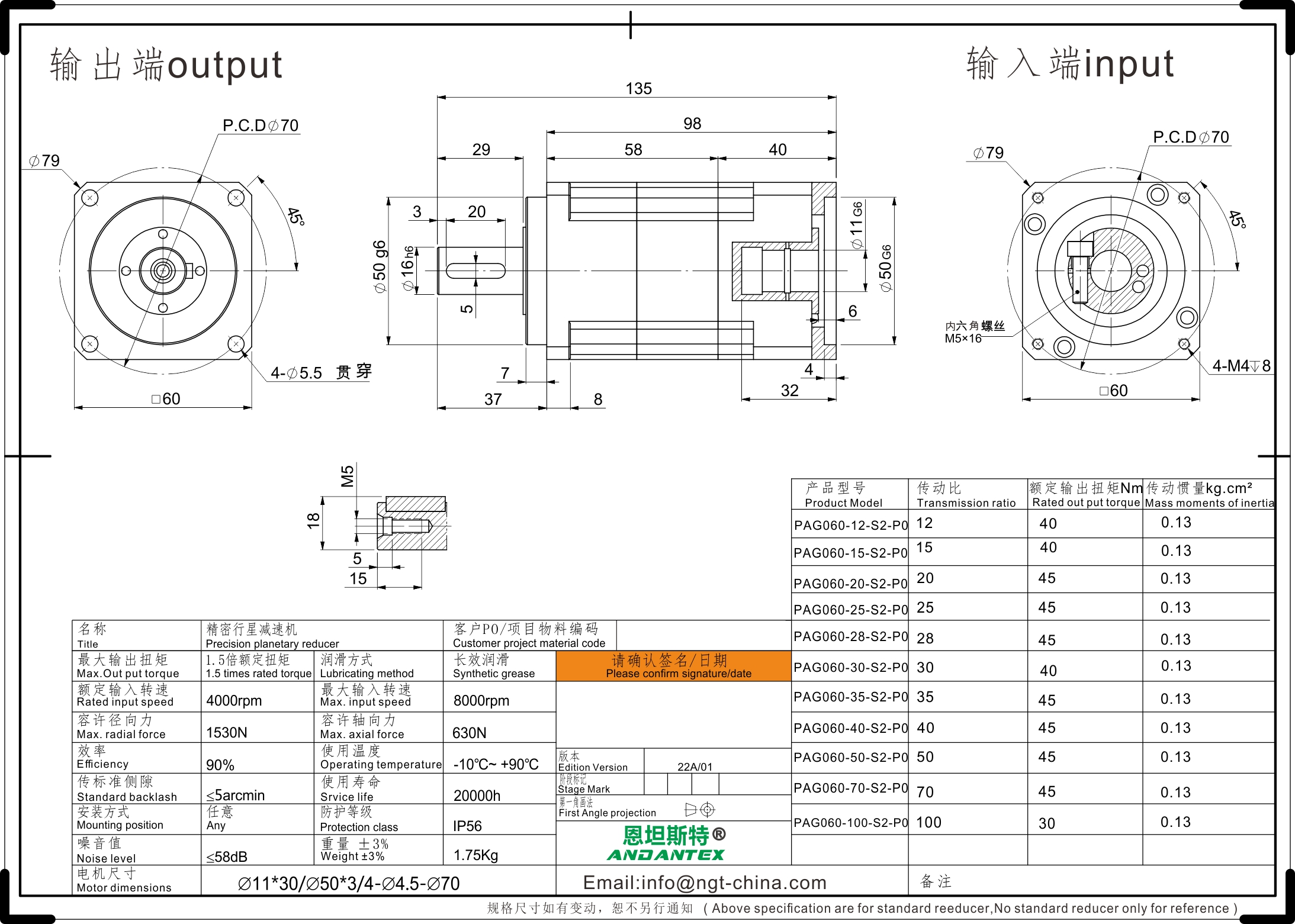

预览2D图纸11-50-70 接口
- 轴径
- 11 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4 x M4, depth 8 mm
2D + 3D 齐全
预览2D图纸

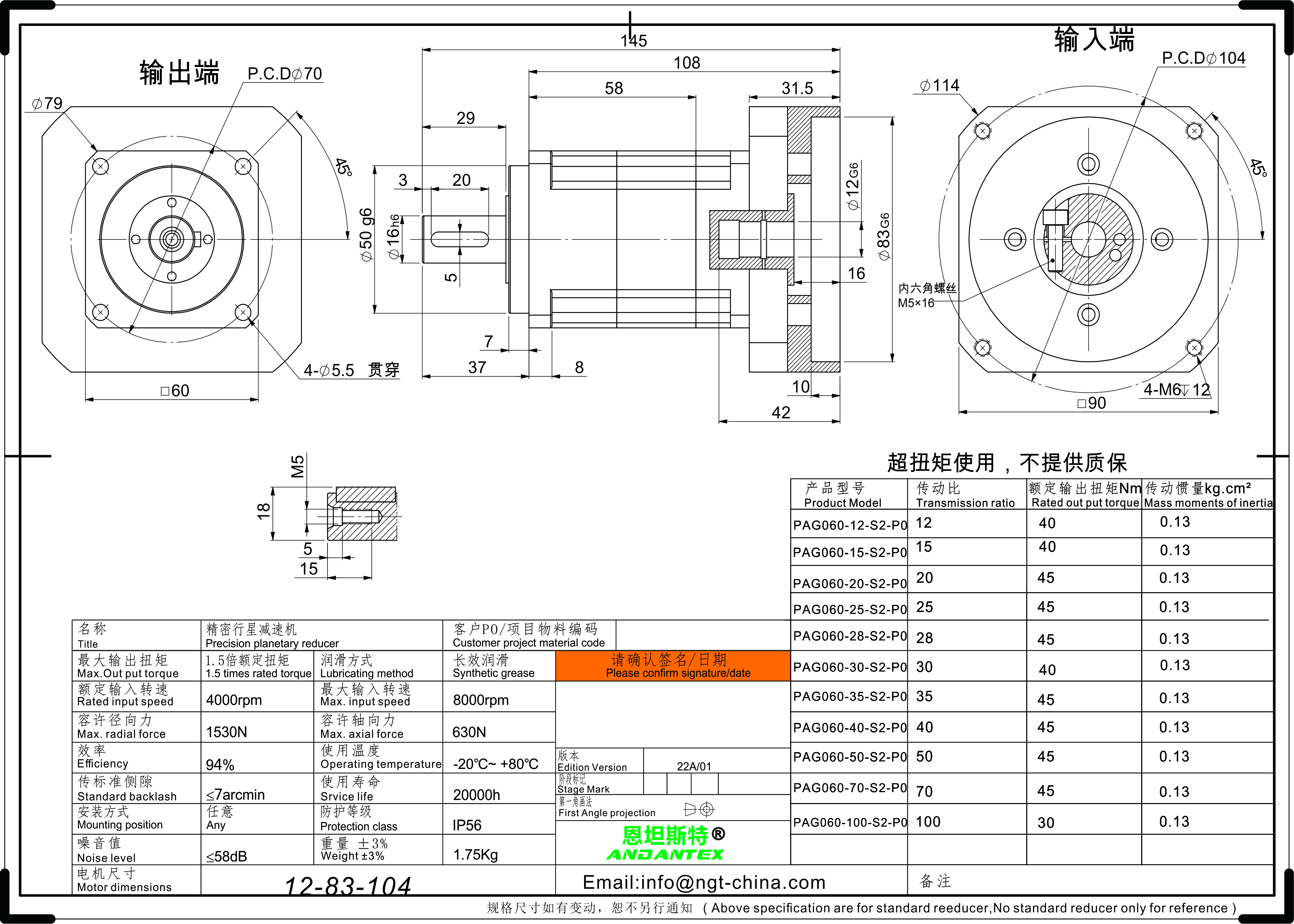

预览2D图纸12-83-104 接口 / 非标
- 轴径
- 12 mm
- 止口
- 83 mm
- 孔距 PCD
- 104 mm
- 螺纹
- 待确认
2D + 3D 齐全
预览2D图纸

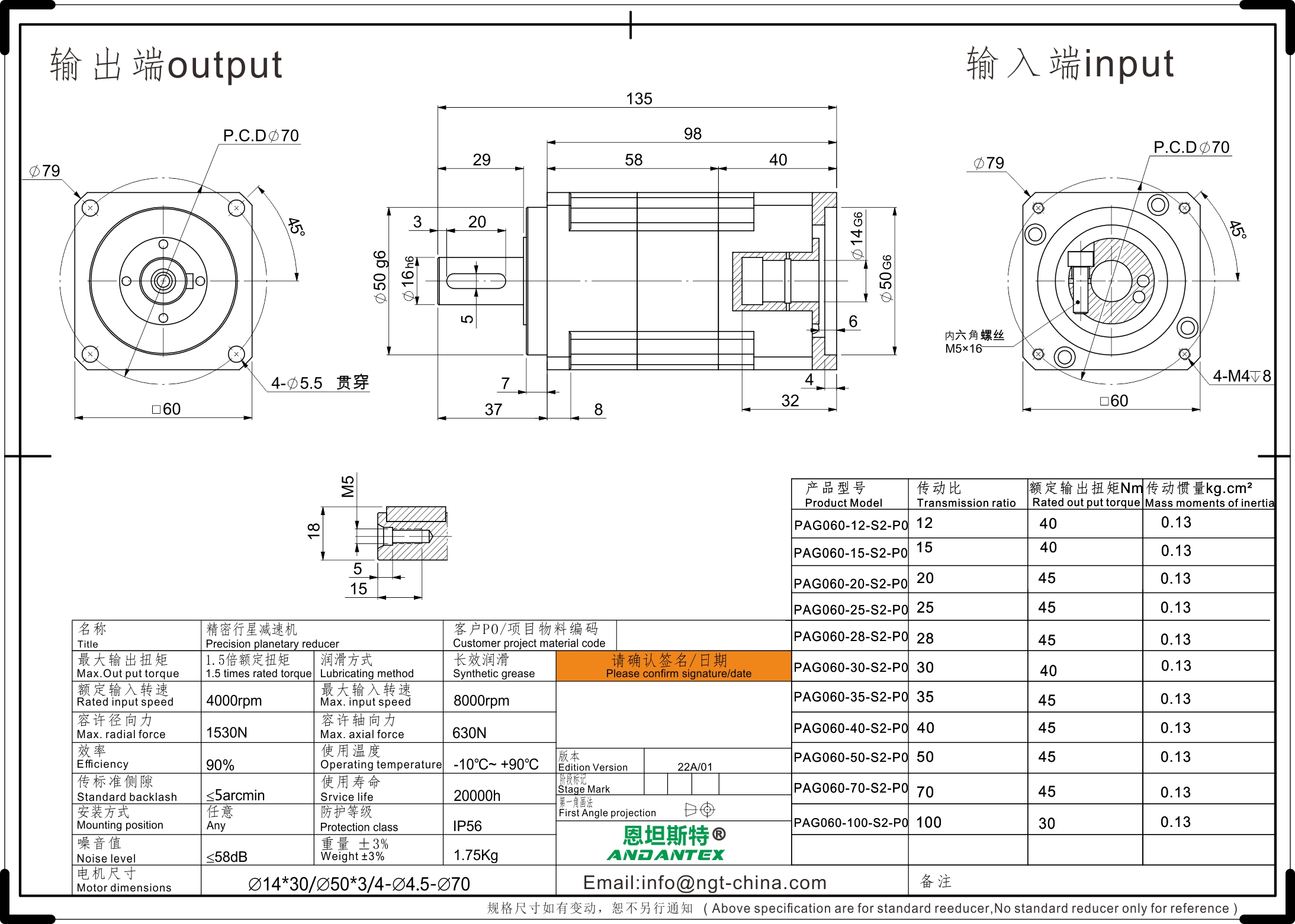

预览2D图纸14-50-70 接口
- 轴径
- 14 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4 x M4, depth 8 mm
2D + 3D 齐全
预览2D图纸

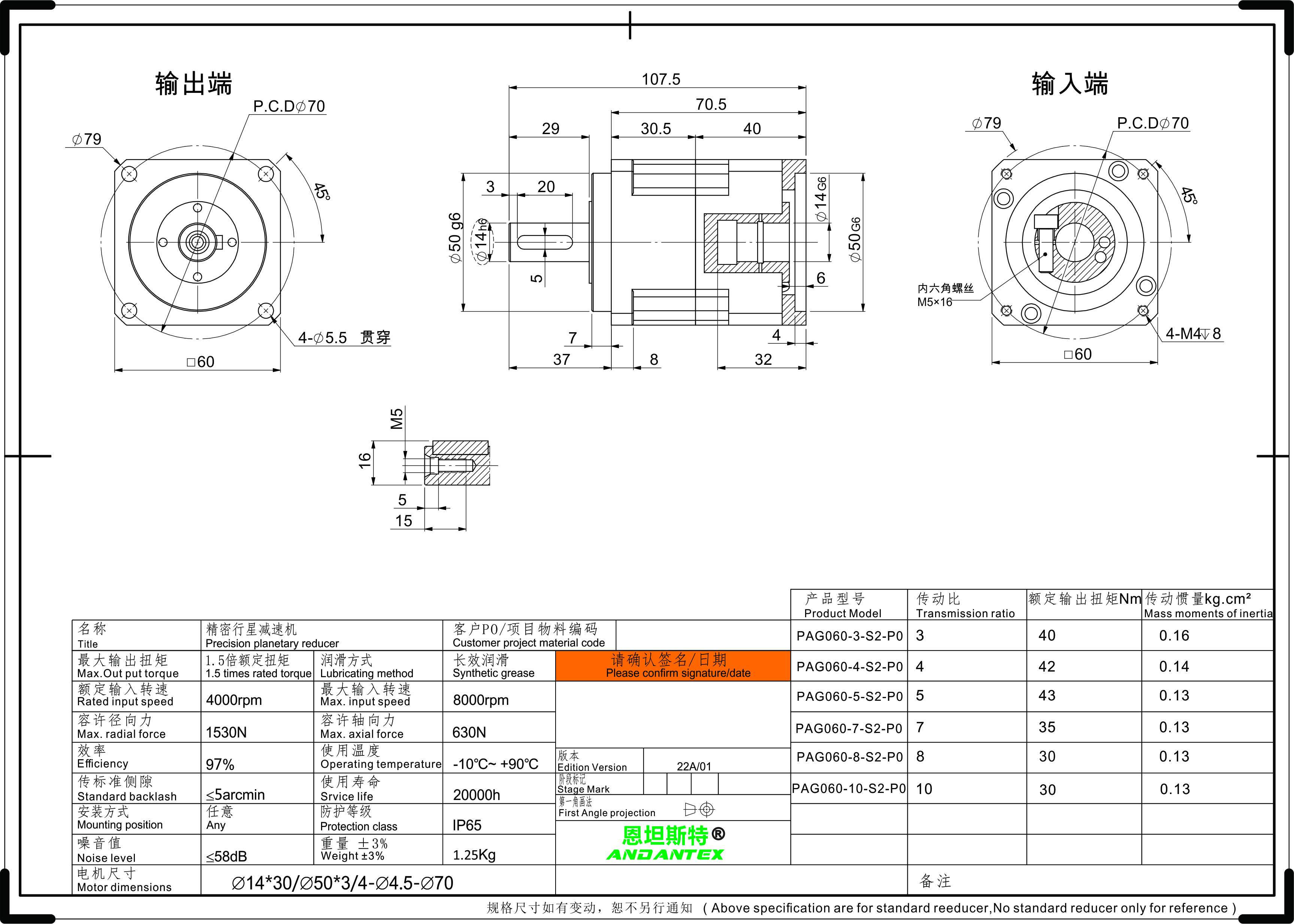

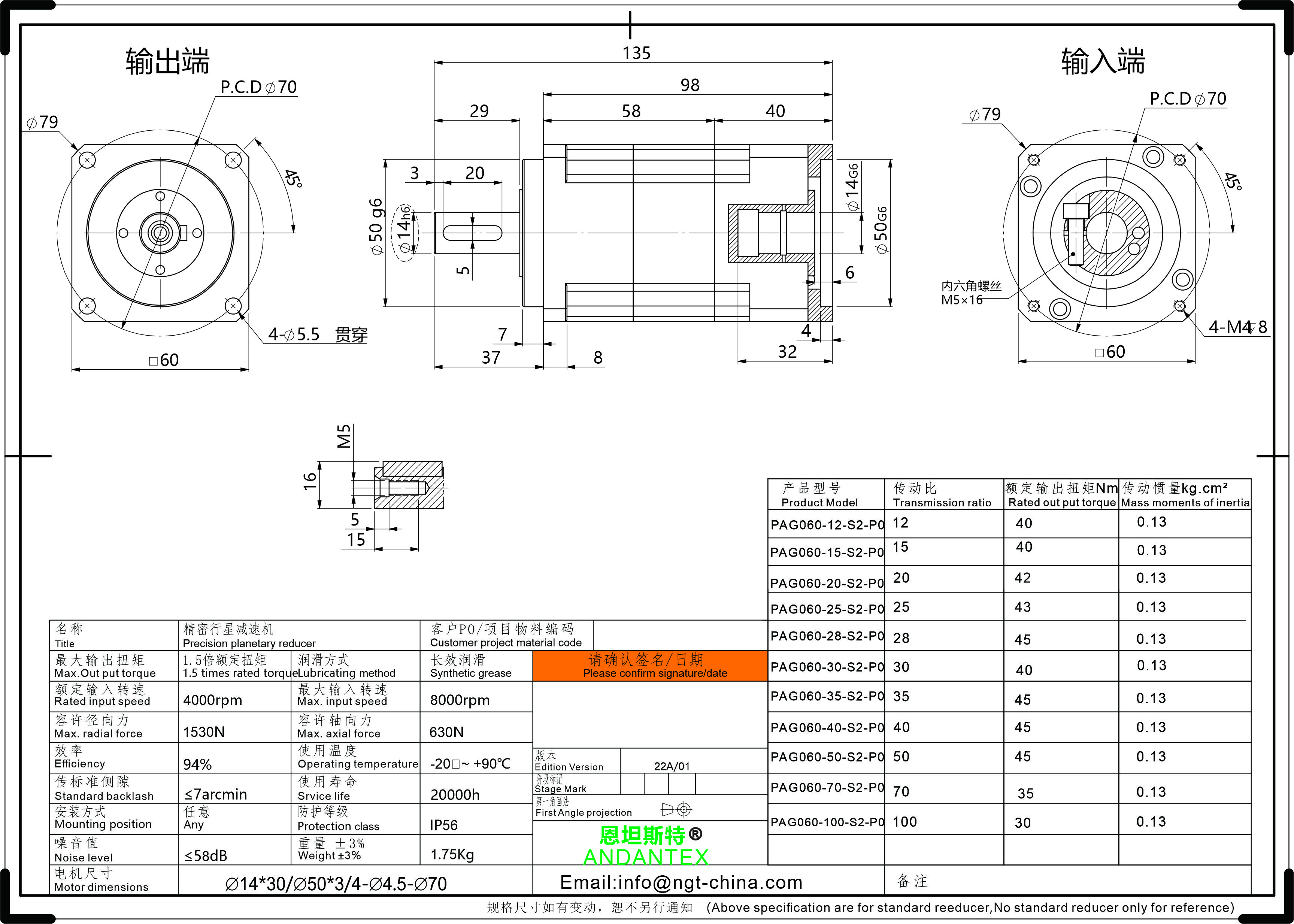

预览2D图纸14-50-70 接口 / 出轴14
- 轴径
- 14 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4 x M4, depth 8 mm
2D + 3D 齐全
预览2D图纸
预览2D图纸14-60-75 接口
- 轴径
- 14 mm
- 止口
- 60 mm
- 孔距 PCD
- 75 mm
- 螺纹
- 4 x M5, depth 10 mm
2D + 3D 齐全
预览2D图纸
预览2D图纸14-83-104 接口
- 轴径
- 14 mm
- 止口
- 83 mm
- 孔距 PCD
- 104 mm
- 螺纹
- 4 x M6, depth 12 mm
2D + 3D 齐全
预览2D图纸
预览2D图纸8-38.1-66.7 接口
- 轴径
- 8 mm
- 止口
- 38.1 mm
- 孔距 PCD
- 66.7 mm
- 螺纹
- 4 x M4, depth 8 mm
文件待补充
预览2D图纸
预览2D图纸没有符合条件的工程资料
减少筛选条件，或提交完整电机型号和尺寸图。
下载前核对型号、尺寸与接口
定制输入、输出和法兰应使用各自对应的图纸与模型。
主要技术参数
PAG060同轴斜齿方法兰行星结构
传动与扭矩
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 减速比 | L1 3 / 4 / 5 / 7 / 8 / 10；L2按对应图纸速比表 | — |
| 一级速比与额定输出扭矩 | 3：40；4：45；5：45；7：45；8：40；10：30 | Nm |
| 二级速比与额定输出扭矩 | 12：40；15：40；20：45；25：45；28：45；30：40；35：45；40：45；50：45；70：45；100：30 | Nm |
| 最大输出扭矩 | 额定输出扭矩的1.5倍 | — |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

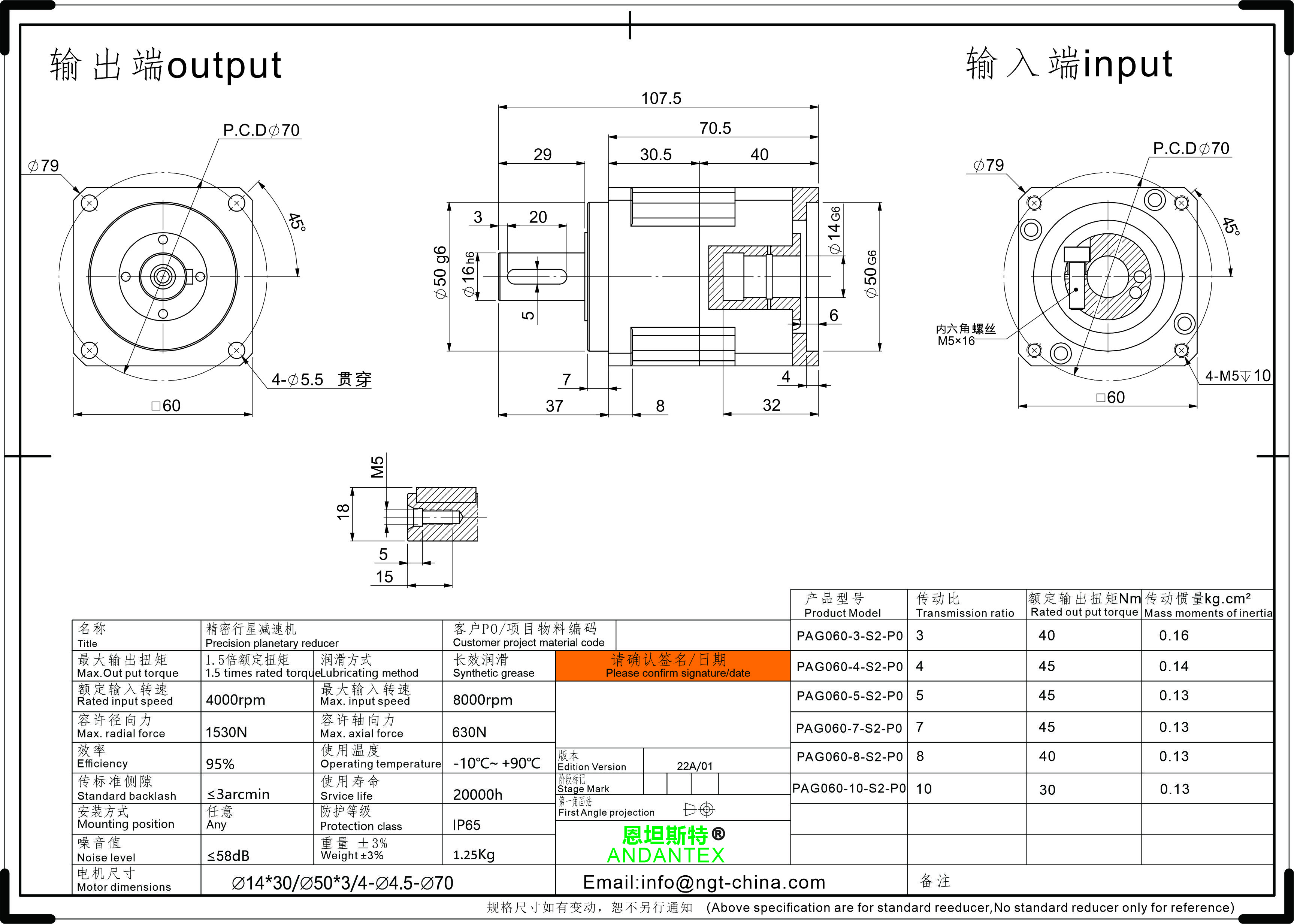

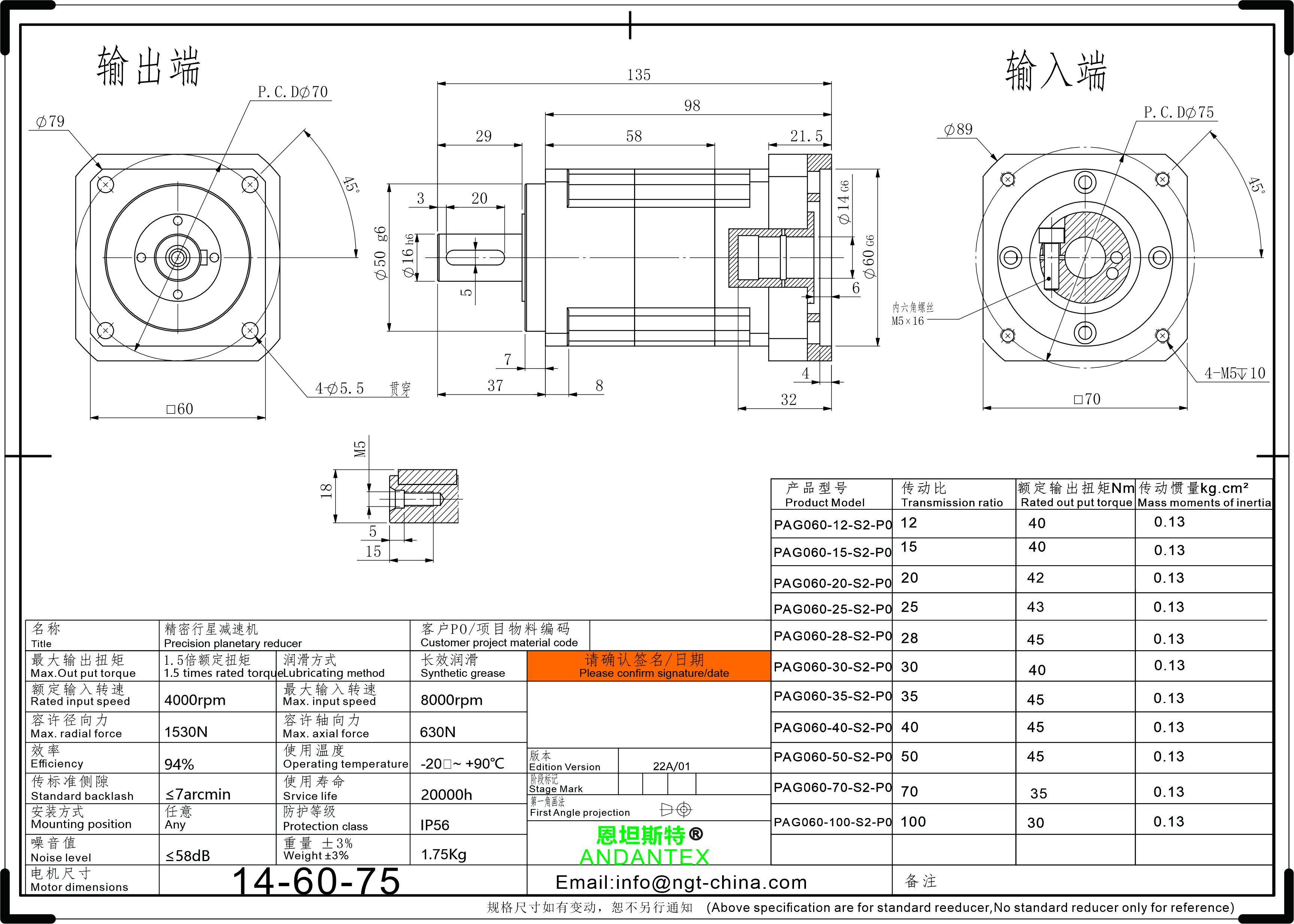

减速比：用户原始PAG060图纸；22A/01版；L1参考PAG060-L1-14-50-70.jpg，L2参考对应标准接口图纸。定制配置以本条图纸为准。；速比表中斜杠或空白项不代表可选，按配置确认。
一级速比与额定输出扭矩：用户原始PAG060图纸；22A/01版；L1参考PAG060-L1-14-50-70.jpg，L2参考对应标准接口图纸。定制配置以本条图纸为准。
二级速比与额定输出扭矩：用户原始PAG060图纸；22A/01版；L1参考PAG060-L1-14-50-70.jpg，L2参考对应标准接口图纸。定制配置以本条图纸为准。
最大输出扭矩：PAG060 L1 14-50-70 接口；PAG060 L2 14-50-70 接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
精度与效率
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 标准回差 | L1 ≤3；L2 ≤5 | arcmin |
| 传动效率 | L1 95；L2 90 | % |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
标准回差：用户原始PAG060图纸；22A/01版；L1参考PAG060-L1-14-50-70.jpg，L2参考对应标准接口图纸。定制配置以本条图纸为准。
传动效率：用户原始PAG060图纸；22A/01版；L1参考PAG060-L1-14-50-70.jpg，L2参考对应标准接口图纸。定制配置以本条图纸为准。
转速与惯量
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 额定输入转速 | 4000 | rpm |
| 最高输入转速 | 8000 | rpm |
| 一级传动惯量 | 3：0.16；4：0.14；5/7/8/10：0.13 | kg·cm² |
| 二级传动惯量 | 12/15/20/25/28/30/35/40/50/70/100：0.13 | kg·cm² |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
额定输入转速：用户原始PAG060图纸；22A/01版；L1参考PAG060-L1-14-50-70.jpg，L2参考对应标准接口图纸。定制配置以本条图纸为准。
最高输入转速：用户原始PAG060图纸；22A/01版；L1参考PAG060-L1-14-50-70.jpg，L2参考对应标准接口图纸。定制配置以本条图纸为准。
一级传动惯量：PAG060 L1 14-50-70 接口；PAG060 L2 14-50-70 接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
二级传动惯量：PAG060 L1 14-50-70 接口；PAG060 L2 14-50-70 接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
承载与结构
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 容许径向力 | 1530 | N |
| 容许轴向力 | 630 | N |
| 参考重量 | L1 1.25；L2 1.75 | kg |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
容许径向力：用户原始PAG060图纸；22A/01版；L1参考PAG060-L1-14-50-70.jpg，L2参考对应标准接口图纸。定制配置以本条图纸为准。
容许轴向力：用户原始PAG060图纸；22A/01版；L1参考PAG060-L1-14-50-70.jpg，L2参考对应标准接口图纸。定制配置以本条图纸为准。
参考重量：用户原始PAG060图纸；22A/01版；L1参考PAG060-L1-14-50-70.jpg，L2参考对应标准接口图纸。定制配置以本条图纸为准。
使用与维护
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 防护等级 | L1 IP65；L2 IP56 | — |
| 工作温度 | -10～+90 | ℃ |
| 使用寿命 | 20000 | h |
| 噪音值 | ≤58 | dB |
| 安装方式 | 任意 | — |
| 润滑方式 | 长效润滑，合成润滑脂 | — |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
防护等级：用户原始PAG060图纸；22A/01版；L1参考PAG060-L1-14-50-70.jpg，L2参考对应标准接口图纸。定制配置以本条图纸为准。
工作温度：用户原始PAG060图纸；22A/01版；L1参考PAG060-L1-14-50-70.jpg，L2参考对应标准接口图纸。定制配置以本条图纸为准。
使用寿命：原图参考值；取决于负载、润滑、工作制及维护条件，不是质保期限。
噪音值：PAG060 L1 14-50-70 接口；PAG060 L2 14-50-70 接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
安装方式：PAG060 L1 14-50-70 接口；PAG060 L2 14-50-70 接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
润滑方式：PAG060 L1 14-50-70 接口；PAG060 L2 14-50-70 接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
PAG060 典型应用与选型
选型应用方向：齿轮齿条、丝杆模组与小型自动化运动轴。是否适用须结合负载、运动节拍、输出轴受力与安装空间确认；不以系列名称替代工况核算。
选型核对要点
齿轮齿条传动先核对齿轮与负载扭矩，丝杆传动核对导程、推力和惯量；直连按实际扭矩与精度要求比较。提交电机完整型号、目标转速、速比、工作制和正式图纸，不按电机功率直接判定接口兼容。
技术文章
选型常见问题
PAG060 标准输出轴和14 mm输出轴能混用图纸吗？
不能。原始资料含标准输出和输出轴14 mm等独立版本，部分14-83-104或12-83-104非标图注明需降扭使用。输入接口相近也应分别核对输出轴、安装孔和对应STEP；M5版本未提供同配置STEP时保留待补。
PAG060如何匹配已有伺服或步进电机？
依据电机正式图纸逐项核对轴径、轴长、键槽、止口、孔距、螺纹及安装空间；功率或机座相同不能单独证明兼容。按本页接口与减速级数筛选，再由工程人员确认。
PAG060的2D图纸与3D模型如何下载？
本页每张工程资料卡对应一个明确的型号、级数及接口版本，2D图纸与STEP分别下载。标为文件待补充的配置不要借用其他版本的模型；下单前应复核文件版本和实际电机图纸。
需要报价或选型确认？
可提供标准及定制传动选型沟通。询价请注明型号、L1/L2级数、速比、接口版本、数量及交付地点；OEM、交期、EXW/FOB与运费分别确认，不预设库存或承诺报价。
