PAW120
经济型方法兰斜齿行星减速机
- 最大输出扭矩1.5 x 额定扭矩 —
- 额定输出扭矩150–220 Nm —
- 减速比L1：3, 4, 5, 7, 8, 10; L2：15, 20, 25, 30, 35, 40, 50, 70, 100 —
PRODUCT DIRECTORY / 产品目录
PAW经济方法兰圆体斜齿减速机
恩坦斯特ANDANTEX PAW经济方法兰圆体斜齿减速机，比较PAW120，按结构及接口查…
01 类别/02 系列/03 型号/04 接口与资料
本系列型号

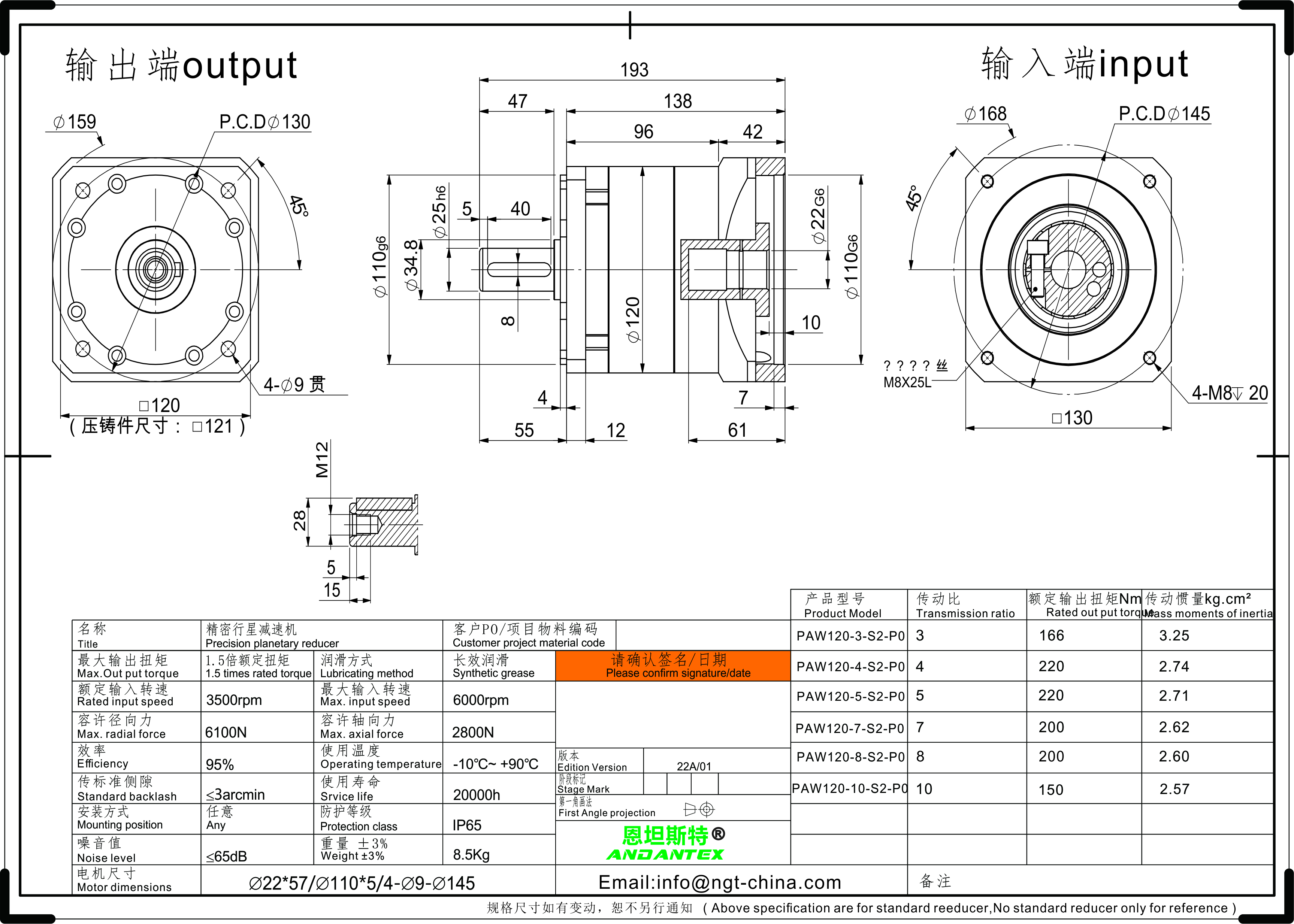

按型号查找恩坦斯特ANDANTEX PAW经济方法兰圆体斜齿减速机，比较PAW120，按结构及接口查看各型号参数、二维安装图与已有STEP模型；数值及工作条件按对应原图确认。
型号参数对照
同一系列内按已核验资料逐项对照。全系相同的项目收在表格下方，不在每行重复。
| 型号 | 减速比 | 最大输出扭矩 | 标准回差 | 传动效率 | 额定输入转速 | 最高输入转速 | 容许径向力 | 容许轴向力 | 参考重量 | 防护等级 | 工作温度 | 使用寿命 | 参考型号 | 额定输出扭矩 | 输入接口 | 输出结构 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PAW120 | L1：3, 4, 5, 7, 8, 10; L2：15, 20, 25, 30, 35, 40, 50, 70, 100 — | 1.5 x 额定扭矩 — | L1：≤3 arcmin; L2：≤7 arcmin — | L1：95%; L2：92% — | 3500 rpm — | 6000 rpm — | 6100 N — | 2800 N — | L1：8.5 kg; L2：12 kg — | L1：IP65; L2：IP56 — | −10 至 +90 °C — | 20000 h — | PAW120-5-S2-P0 — | 150–220 Nm — | 22-110-145 — | 经济型方法兰斜齿行星减速机 — |
额定扭矩、背隙及承载需在相同速比、配置和工况下比较；不可仅按电机功率判断兼容。
技术文章
常见问题
减速机选型询价，需要准备哪些资料？
提供电机图纸、设备用途、负载、输出转速、节拍、数量及安装要求。
查看完整解答通用S孔径图纸可以直接配用任意孔径STEP吗？
具体STEP只适用于已经确认的实际孔径与接口版本。
查看完整解答为什么有些配置只有二维图，没有STEP下载？
原始来源可能缺少模型，或图模版本存在差异；提供已确认的实际文件。
查看完整解答L1、L2和减速比应该怎样核对？
级数与减速比分开确认，速比和扭矩采用具体型号、配置的对应资料。
查看完整解答查减速机电机接口时，需要提供哪些尺寸？
提供轴径、轴长、键槽、止口、安装孔距、孔数和螺纹，并附原厂尺寸图。
查看完整解答电机功率相同，就能直接连接同一款减速机吗？
不能仅凭功率判断适配，还需核对工况和完整安装接口。
查看完整解答
