AT060-FH
双键槽孔输出直角减速机
- 输出结构双键槽孔输出 —

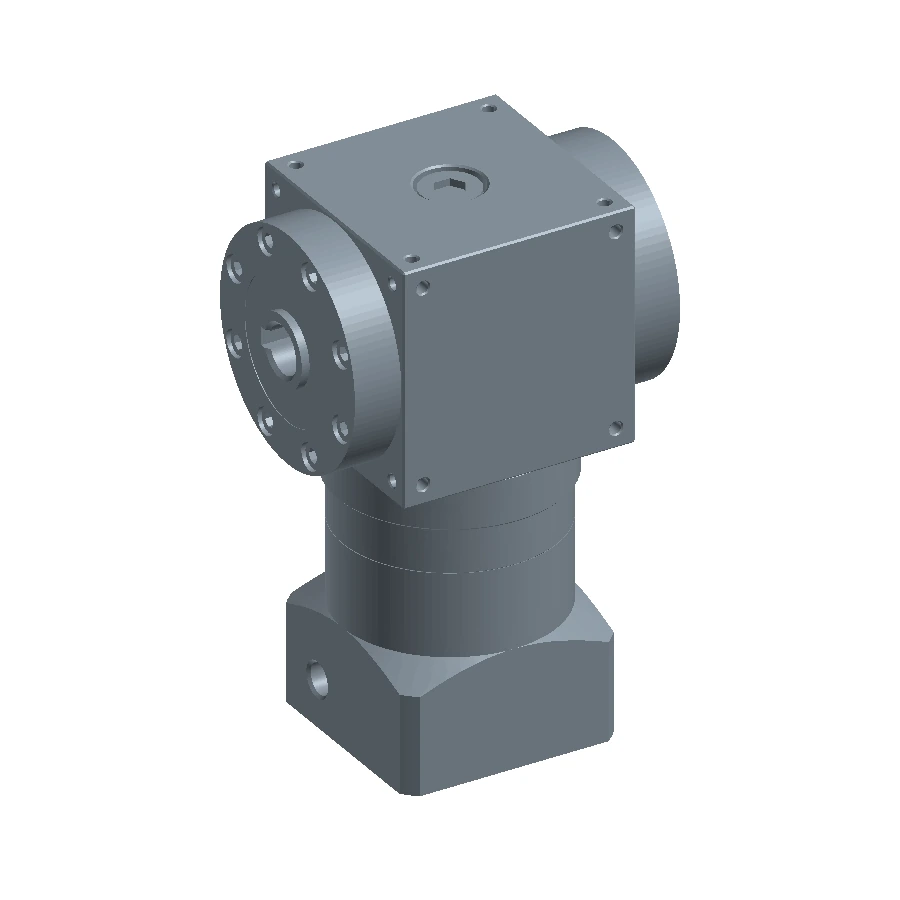

- 输入接口仅有4份原始STEP；接口、公差及装配要求按具体模型与确认图核对。 —
PRODUCT DIRECTORY / 产品目录

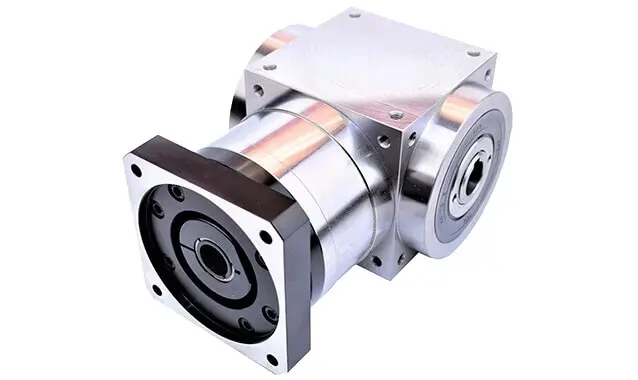

AT-FH双键槽孔输出直角减速机
恩坦斯特ANDANTEX AT-FH双键槽孔输出直角减速机，比较AT060-FH、AT06…
01 类别/02 系列/03 型号/04 接口与资料
本系列型号

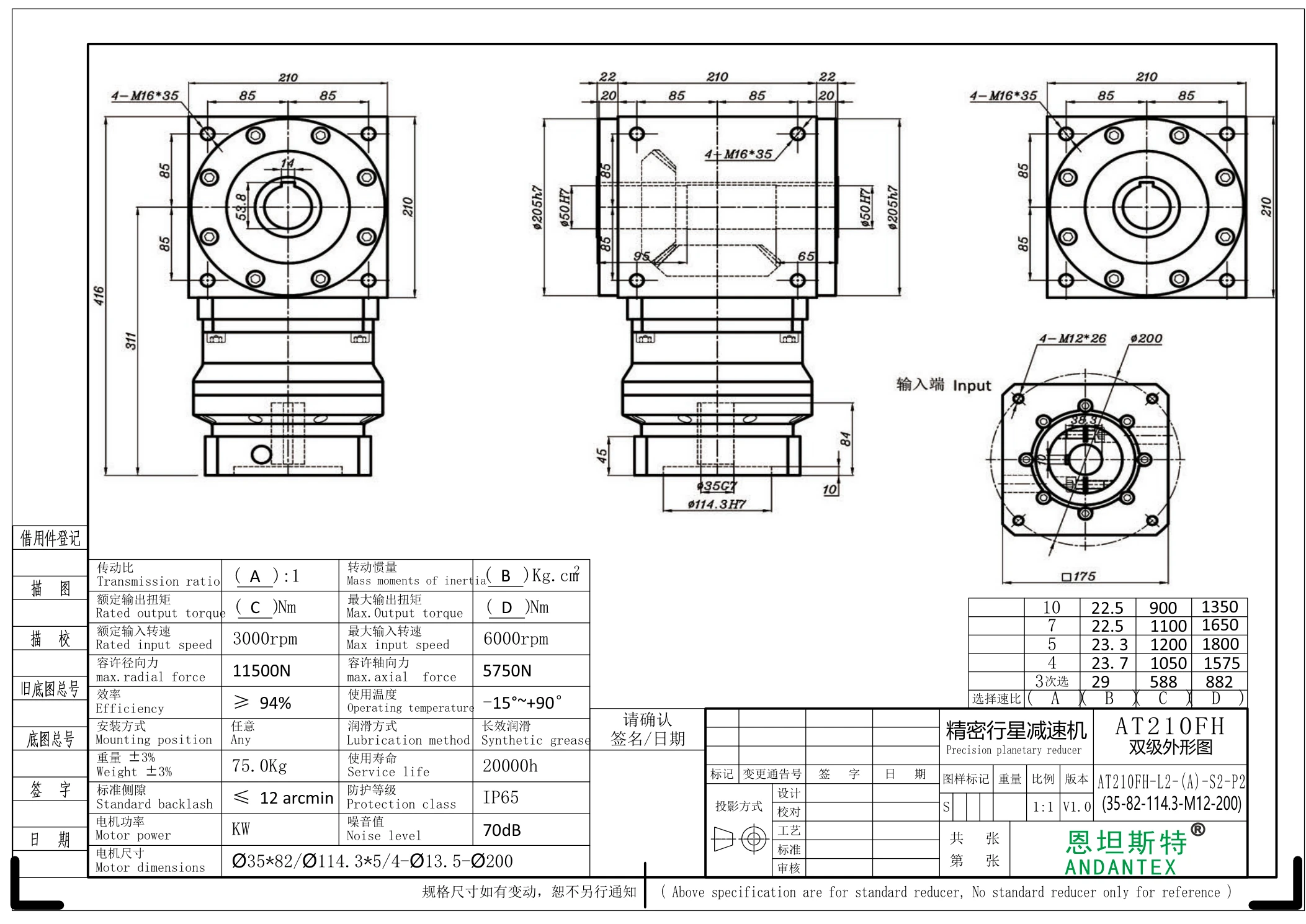

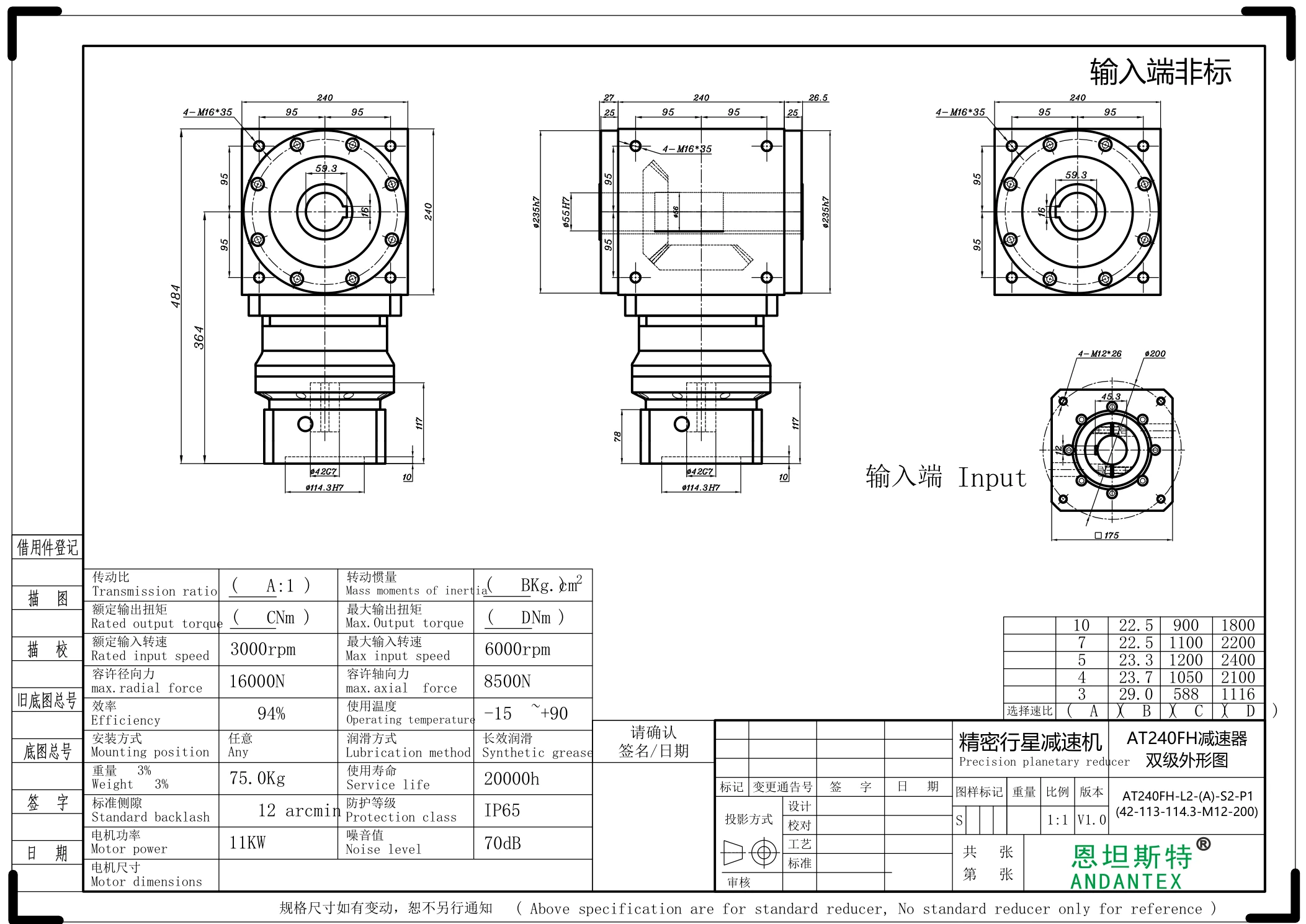

按型号查找恩坦斯特ANDANTEX AT-FH双键槽孔输出直角减速机，比较AT060-FH、AT065-FH、AT075-FH、AT090-FH、AT120-FH、AT140-FH、AT170-FH、AT210-FH、AT240-FH，按各型号与配置查看技术参数、二维安装尺寸图和已有三维STEP模型；输入输出结构、可选孔径及性能以对应原图为准。
AT065-FH
双键槽孔输出直角减速机
- 额定输出扭矩25 Nm
- 最大输出扭矩50 Nm
- 减速比L1：1：1 —
AT075-FH
双键槽孔输出直角减速机
- 额定输出扭矩45 Nm
- 最大输出扭矩70 Nm
- 减速比L1：1：1 —
AT090-FH
双键槽孔输出直角减速机
- 额定输出扭矩速比3/10：60；4/5/7：78 Nm
- 最大输出扭矩速比3/10：90；4/5/7：120 Nm
- 减速比L2：3、4、5、7、10 —
AT120-FH
双键槽孔输出直角减速机
- 额定输出扭矩3/10：85；4/5/7：100 Nm
- 最大输出扭矩3/10：130；4/5/7：150 Nm
- 减速比L2：3、4、5、7、10 —
AT140-FH
双键槽孔输出直角减速机
- 额定输出扭矩12/15：150；其余所列速比：270 Nm
- 最大输出扭矩12/15：230；其余所列速比：420 Nm
- 减速比L3：12、15、16、20、25、28、35、40、50、70 —
AT170-FH
双键槽孔输出直角减速机
- 额定输出扭矩160–450 Nm
- 最大输出扭矩320–878 Nm
- 减速比L2：3、4、5、7、10（3图示为次选） —
AT210-FH
双键槽孔输出直角减速机
- 额定输出扭矩588–1200 Nm
- 最大输出扭矩882–1800 Nm
- 减速比L2：3、4、5、7、10（3图示为次选） —
AT240-FH
双键槽孔输出直角减速机
- 额定输出扭矩588–1200 Nm
- 最大输出扭矩1116–2400 Nm
- 减速比L2：3、4、5、7、10（3图示为次选） —
型号参数对照
同一系列内按已核验资料逐项对照。全系相同的项目收在表格下方，不在每行重复。
| 型号 | 输入接口 | 减速比 | 额定输出扭矩 | 最大输出扭矩 | 传动效率 | 标准回差 | 额定输入转速 | 最高输入转速 | 传动惯量 | 容许径向力 | 容许轴向力 | 参考重量 | 防护等级 | 工作温度 | 使用寿命 | 噪音值 | 润滑方式 | 图示电机功率 | 安装方式 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AT060-FH | 仅有4份原始STEP 接口、公差及装配要求按具体模型与确认图核对。 — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| AT065-FH | 本参考配置为键轴输入 其他配置按各自接口图。 — | L1：1：1 — | 25 Nm | 50 Nm | ≥94 % | ≤10 arcmin | 3000 rpm | 6000 rpm | 0.51 kg·cm² | 900 N | 700 N | 2.6 kg | IP65 — | -15～+90 ℃ | 20000 h | 58 dB | 长效润滑 — | 0.4 kW | 任意 — |
| AT075-FH | 本参考配置为键轴输入 其他配置按各自接口图。 — | L1：1：1 — | 45 Nm | 70 Nm | ≥97 % | ≤6 arcmin | 3000 rpm | 6000 rpm | 1.30 kg·cm² | 1100 N | 800 N | 4.0 kg | IP65 — | -15～+90 ℃ | 20000 h | 65 dB | 长效润滑 — | 0.4 kW | 任意 — |
| AT090-FH | 本参考配置为联轴器孔输入 孔径、止口、PCD及螺纹按配置图。 — | L2：3、4、5、7、10 — | 速比3/10：60 4/5/7：78 Nm | 速比3/10：90 4/5/7：120 Nm | 94 % | ≤10 arcmin | 3000 rpm | 6000 rpm | 3：1.2 4：0.95 5：0.86 7：0.79 10：0.75 kg·cm² | 1700 N | 1200 N | 7.0 kg | IP65 — | -15～+90 ℃ | 20000 h | 60 dB | 长效润滑 — | 0.75 kW | 任意 — |
| AT120-FH | 本参考配置为联轴器孔输入 孔径、止口、PCD及螺纹按配置图。 — | L2：3、4、5、7、10 — | 3/10：85 4/5/7：100 Nm | 3/10：130 4/5/7：150 Nm | 94 % | ≤10 arcmin | 3000 rpm | 6000 rpm | 3：1.2 4：0.95 5：0.86 7：0.79 10：0.75 kg·cm² | 2700 N | 1900 N | 12.5 kg | IP65 — | -15～+90 ℃ | 20000 h | 60 dB | 长效润滑 — | 0.75 kW | 任意 — |
| AT140-FH | 本参考配置为联轴器孔输入 孔径、止口、PCD及螺纹按配置图。 — | L3：12、15、16、20、25、28、35、40、50、70 — | 12/15：150 其余所列速比：270 Nm | 12/15：230 其余所列速比：420 Nm | 94 % | ≤10 arcmin | 3000 rpm | 6000 rpm | 12/15：2.8 其余所列速比：2.7 kg·cm² | 4800 N | 3300 N | 22.3 kg | IP65 — | -15～+90 ℃ | 20000 h | 60 dB | 长效润滑 — | 1.5 kW | 任意 — |
| AT170-FH | 本参考配置为联轴器孔输入 孔径、止口、PCD及螺纹按配置图。 — | L2：3、4、5、7、10（3图示为次选） — | 3：185 4/5：450 7：325 10：160 Nm | 3：370 4/5：878 7：750 10：320 Nm | 94 % | ≤15 arcmin | 3000 rpm | 6000 rpm | 3：15.8 4：15.2 5/7：15.1 10：15.0 kg·cm² | 4800 N | 3300 N | 38.5 kg | IP65 — | -15～+90 ℃ | 20000 h | 68 dB | 长效润滑 — | 3.0 kW | 任意 — |
| AT210-FH | 本参考配置为联轴器孔输入 孔径、止口、PCD及螺纹按配置图。 — | L2：3、4、5、7、10（3图示为次选） — | 3：588 4：1050 5：1200 7：1100 10：900 Nm | 3：882 4：1575 5：1800 7：1650 10：1350 Nm | ≥94 % | ≤12 arcmin | 3000 rpm | 6000 rpm | 3：29.9 4/5：23.7 7/10：22.5 kg·cm² | 11500 N | 5750 N | 75.0 kg | IP65 — | -15～+90 ℃ | 20000 h | 70 dB | 长效润滑 — | — | 任意 — |
| AT240-FH | 本参考配置为联轴器孔输入 孔径、止口、PCD及螺纹按配置图。 — | L2：3、4、5、7、10（3图示为次选） — | 3：588 4：1050 5：1200 7：1100 10：900 Nm | 3：1116 4：2100 5：2400 7：2200 10：1800 Nm | 94 % | — | 3000 rpm | 6000 rpm | 3：29.0 4/5：23.3 7/10：22.5 kg·cm² | 16000 N | 8500 N | 75.0 kg | IP65 — | -15～+90 ℃ | 20000 h | 70 dB | 长效润滑 — | 11 kW | 任意 — |
全系通用：输出结构 双键槽孔输出 —
额定扭矩、背隙及承载需在相同速比、配置和工况下比较；不可仅按电机功率判断兼容。
