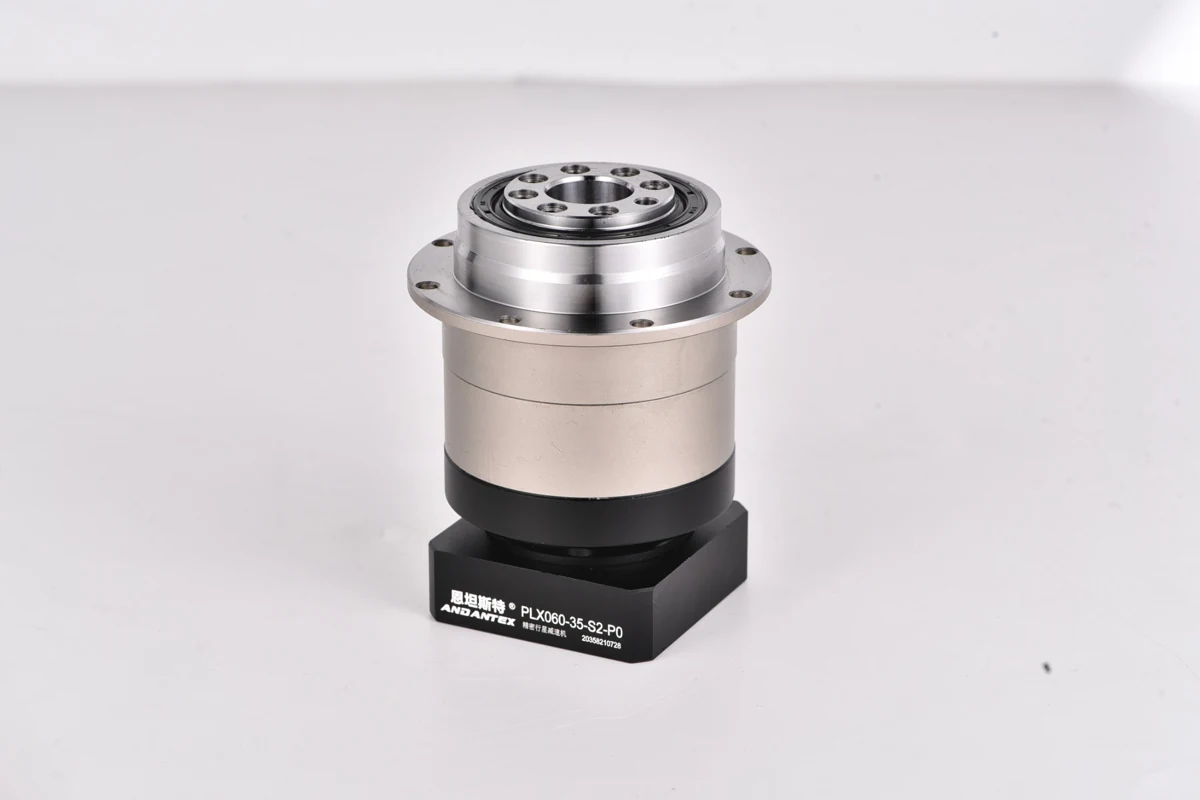

PLX060
盘式法兰输出行星减速机
- 最大输出扭矩1.5 x 额定扭矩 —
- 额定输出扭矩35-50 Nm —
- 减速比L1：4, 5, 7, 10; L2：16, 20, 25, 28, 35, 40, 50, 70, 100 —
PRODUCT DIRECTORY / 产品目录

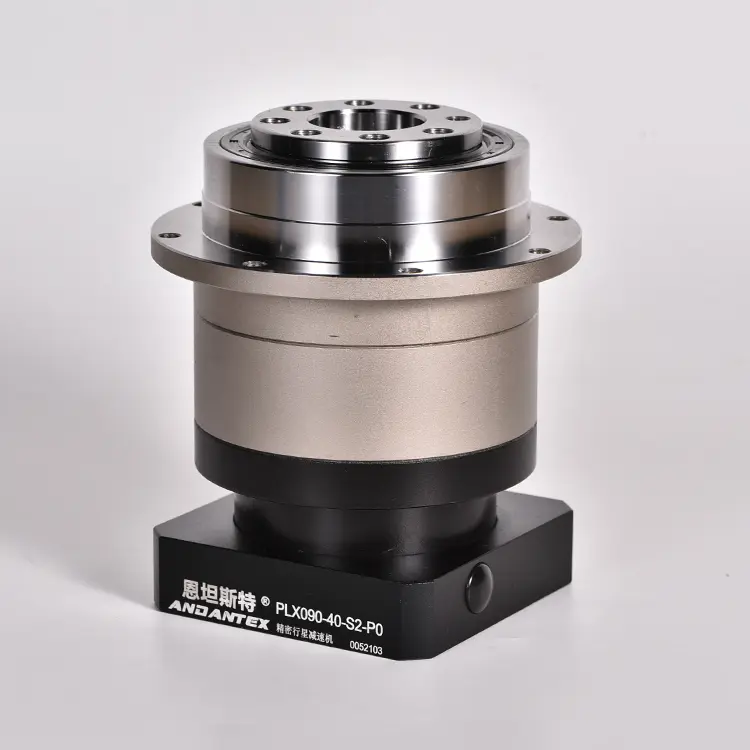

PLX 盘式法兰输出减速机
恩坦斯特ANDANTEX PLX 盘式法兰输出减速机，比较PLX060、PLX090、PL…
01 类别/02 系列/03 型号/04 接口与资料
本系列型号
按型号查找恩坦斯特ANDANTEX PLX 盘式法兰输出减速机，比较PLX060、PLX090、PLX120、PLX140，按结构及接口查看各型号参数、二维安装图与已有STEP模型；数值及工作条件按对应原图确认。

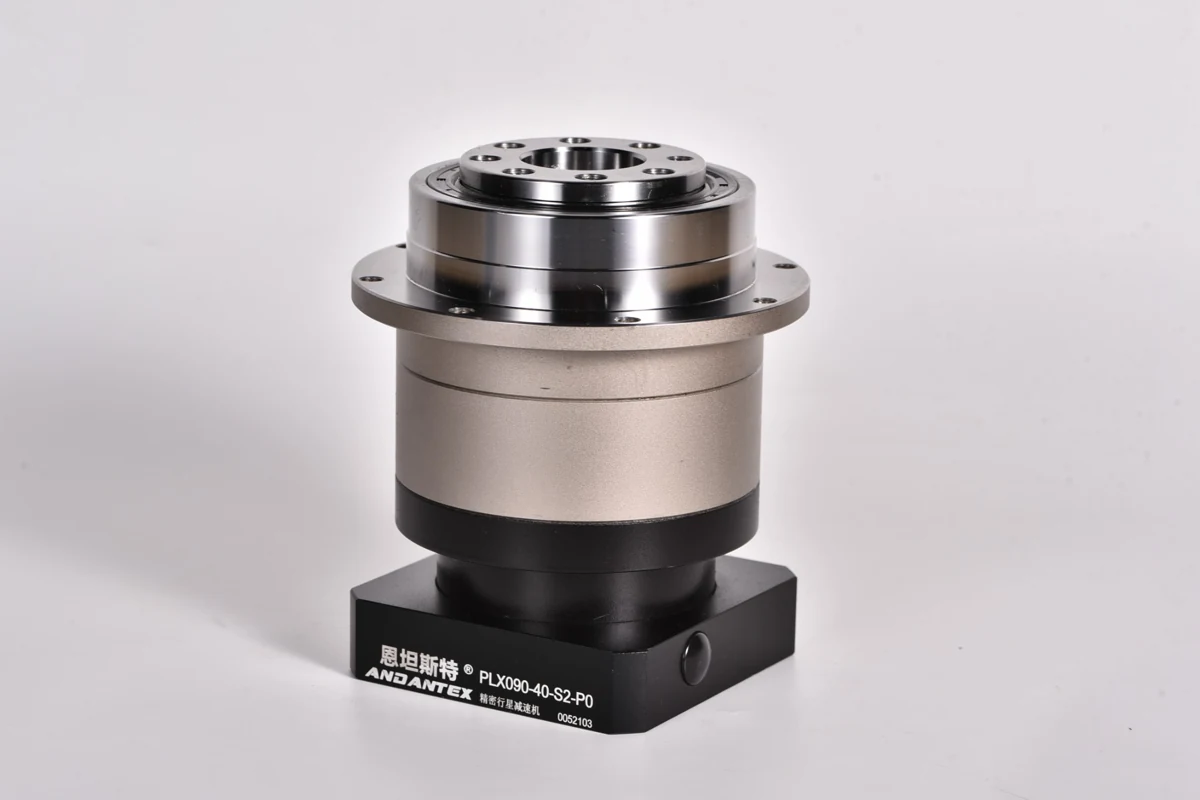

PLX090
盘式法兰输出行星减速机
- 最大输出扭矩1.5 x 额定扭矩 —
- 额定输出扭矩80-125 Nm —
- 减速比L1：4, 5, 7, 10; L2：20, 25, 28, 35, 40, 50, 70, 100 —

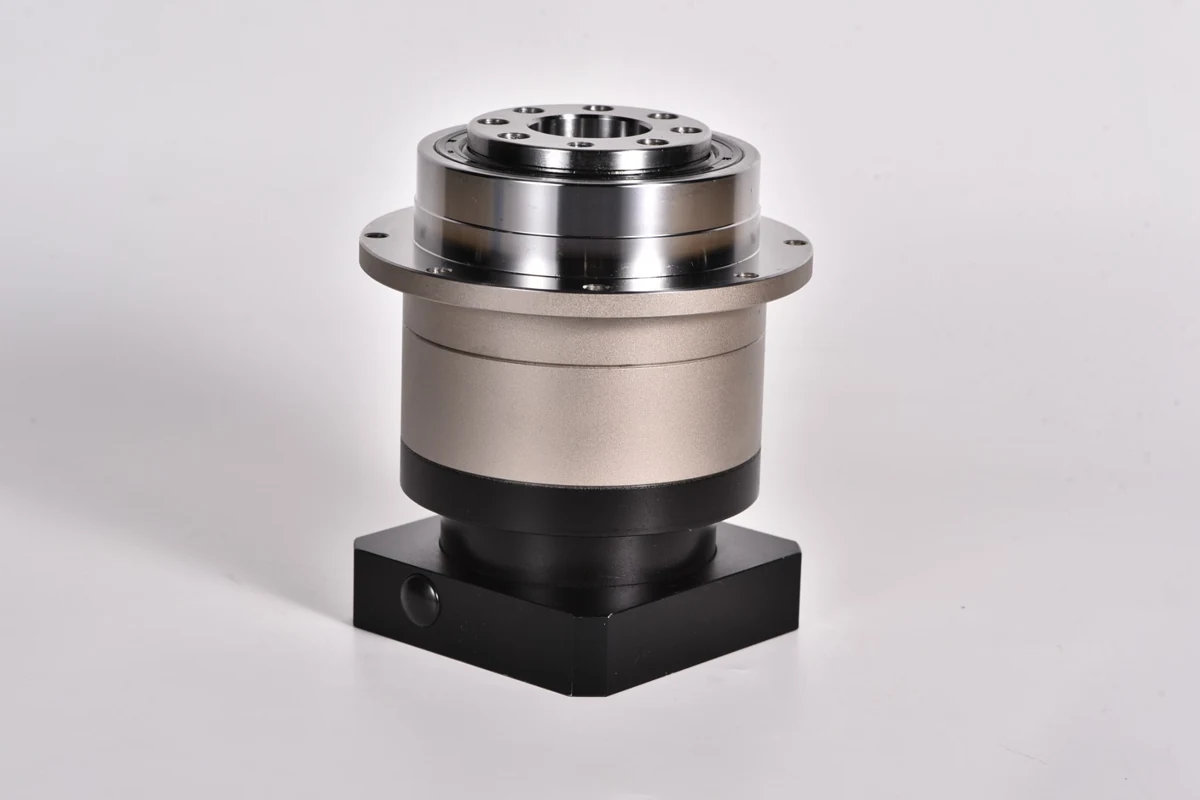

PLX120
盘式法兰输出行星减速机
- 1级额定扭矩160–260 Nm
- 2级额定扭矩220–350 Nm
- 最大输出扭矩1.5 x 额定扭矩 —
PLX140
盘式法兰输出行星减速机
- 最大输出扭矩1.5 x 额定扭矩 —
- 额定输出扭矩380-700 Nm —
- 减速比L1：4, 5, 7, 10; L2：20, 25, 28, 35, 40, 50, 70, 100 —
型号参数对照
同一系列内按已核验资料逐项对照。全系相同的项目收在表格下方，不在每行重复。
| 型号 | 减速比 | 标准回差 | 传动效率 | 额定输入转速 | 最高输入转速 | 容许径向力 | 容许轴向力 | 参考重量 | 工作温度 | 参考型号 | 额定输出扭矩 | 输入接口 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLX060 | L1：4, 5, 7, 10; L2：16, 20, 25, 28, 35, 40, 50, 70, 100 — | L1：≤3 arcmin; L2：≤5 arcmin — | L1：95%; L2：90% — | 4000 rpm — | 6000 rpm — | 2050 N; M5接口版本：680 N — | 513 N; M5接口版本：340 N — | L1：1.3 kg; L2：1.9 kg — | -10 至 +90 C — | PLX060-35-S2-P0 — | 35-50 Nm — | 8-38.1-66.7; 11-50-70; 14-50-70; 14-50-70-M5 — |
| PLX090 | L1：4, 5, 7, 10; L2：20, 25, 28, 35, 40, 50, 70, 100 — | L1：≤3 arcmin; L2：≤5 或 ≤7 arcmin — | L1：95%; L2：90% — | 3000 rpm — | 6000 rpm — | 4100 N — | 1025 N — | L1：3.4 kg; L2：4.7 kg — | -10 至 +90 C — | PLX090-40-S2-P0 — | 80-125 Nm — | 14-73-98.4; 19-70-90; 19-80-100 — |
| PLX120 | L1：4, 5, 7, 10; L2：20, 25, 28, 35, 40, 50, 70, 100 — | L1：≤3 arcmin; L2：≤5 arcmin — | L1：95%; L2：90% — | 3000 rpm — | 6000 rpm — | 8200 N L2 19-70-90：3100 N — | 2050 N L2 19-70-90：1250 N — | L1：7.1 kg; L2：9.5 kg — | -10 至 +90 ℃ L2 19-70-90：-20 至 +90 ℃ — | — | 160-350 Nm — | 19-70-90（仅L2） 19-95-130 22-110-145 24-110-145 — |
| PLX140 | L1：4, 5, 7, 10; L2：20, 25, 28, 35, 40, 50, 70, 100 — | L1：≤3 arcmin; L2：≤3-5 arcmin — | 95% — | 2300-4200 rpm — | 4500-6000 rpm — | 3100 N — | 1250 N — | L1：7.1 kg; L2：9.5 kg — | -20 至 +80 C — | — | 380-700 Nm — | 35-114.3-200 — |
全系通用：最大输出扭矩 1.5 x 额定扭矩 —防护等级 IP65 —使用寿命 20000 h —输出结构 盘式法兰输出行星减速机 —
仅个别型号已录入，未纳入对照：一级速比与额定输出扭矩 PLX120二级速比与额定输出扭矩 PLX120一级传动惯量 PLX120二级传动惯量 PLX120噪音值 PLX120安装方式 PLX120润滑方式 PLX120
额定扭矩、背隙及承载需在相同速比、配置和工况下比较；不可仅按电机功率判断兼容。
技术文章
常见问题
减速机选型询价，需要准备哪些资料？
提供电机图纸、设备用途、负载、输出转速、节拍、数量及安装要求。
查看完整解答通用S孔径图纸可以直接配用任意孔径STEP吗？
具体STEP只适用于已经确认的实际孔径与接口版本。
查看完整解答为什么有些配置只有二维图，没有STEP下载？
原始来源可能缺少模型，或图模版本存在差异；提供已确认的实际文件。
查看完整解答L1、L2和减速比应该怎样核对？
级数与减速比分开确认，速比和扭矩采用具体型号、配置的对应资料。
查看完整解答查减速机电机接口时，需要提供哪些尺寸？
提供轴径、轴长、键槽、止口、安装孔距、孔数和螺纹，并附原厂尺寸图。
查看完整解答电机功率相同，就能直接连接同一款减速机吗？
不能仅凭功率判断适配，还需核对工况和完整安装接口。
