AT065-FL1
单轴输出直角减速机
- 额定输出扭矩25 Nm
- 最大输出扭矩50 Nm
- 减速比L1：1：1 —
PRODUCT DIRECTORY / 产品目录

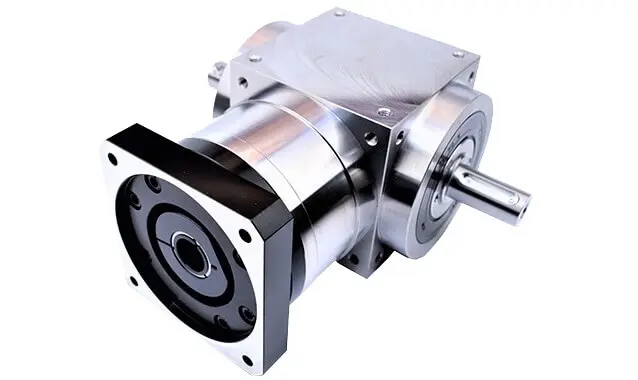

AT-FL1单轴输出直角减速机
恩坦斯特ANDANTEX AT-FL1单轴输出直角减速机，比较AT065-FL1、AT07…
01 类别/02 系列/03 型号/04 接口与资料
本系列型号
按型号查找恩坦斯特ANDANTEX AT-FL1单轴输出直角减速机，比较AT065-FL1、AT075-FL1、AT090-FL1、AT120-FL1、AT140-FL1、AT170-FL1，按结构及接口查看各型号参数、二维安装图与已有STEP模型；L1为键轴输入，其他级数按各电机接口图；数值及工作条件按对应原图确认。
AT075-FL1
单轴输出直角减速机
- 额定输出扭矩45 Nm
- 最大输出扭矩70 Nm
- 减速比L1：1：1 —
AT090-FL1
单轴输出直角减速机
- 额定输出扭矩78 Nm
- 最大输出扭矩120 Nm
- 减速比L1：1：1 —
AT120-FL1
单轴输出直角减速机
- 额定输出扭矩150 Nm
- 最大输出扭矩230 Nm
- 减速比L1：1：1 —
AT140-FL1
单轴输出直角减速机
- 额定输出扭矩速比12/15：150；16/20/25/28/35/40/50/70：270 Nm
- 最大输出扭矩速比12/15：230；16/20/25/28/35/40/50/70：420 Nm
- 减速比L3：12、15、16、20、25、28、35、40、50、70 —
AT170-FL1
单轴输出直角减速机
- 额定输出扭矩585 Nm
- 最大输出扭矩878 Nm
- 减速比L1：1：1 —
型号参数对照
同一系列内按已核验资料逐项对照。全系相同的项目收在表格下方，不在每行重复。
| 型号 | 减速比 | 额定输出扭矩 | 最大输出扭矩 | 传动效率 | 标准回差 | 传动惯量 | 容许径向力 | 容许轴向力 | 参考重量 | 噪音值 | 图示电机功率 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AT065-FL1 | L1：1：1 — | 25 Nm | 50 Nm | ≥97 % | ≤6 arcmin | 0.51 kg·cm² | 900 N | 700 N | 2.6 ±3% kg | 65 dB | 0.4 kW |
| AT075-FL1 | L1：1：1 — | 45 Nm | 70 Nm | ≥97 % | ≤6 arcmin | 1.30 kg·cm² | 1100 N | 800 N | 4 ±3% kg | 65 dB | 0.4 kW |
| AT090-FL1 | L1：1：1 — | 78 Nm | 120 Nm | ≥97 % | ≤6 arcmin | 3.16 kg·cm² | 1700 N | 1200 N | 6.5 ±3% kg | 68 dB | 0.75 kW |
| AT120-FL1 | L1：1：1 — | 150 Nm | 230 Nm | 97 % | ≤6 arcmin | 6.80 kg·cm² | 2700 N | 1900 N | 11 ±3% kg | 68 dB | 0.75 kW |
| AT140-FL1 | L3：12、15、16、20、25、28、35、40、50、70 — | 速比12/15：150 16/20/25/28/35/40/50/70：270 Nm | 速比12/15：230 16/20/25/28/35/40/50/70：420 Nm | ≥92 % | ≤12 arcmin | 速比12/15：2.8 16/20/25/28/35/40/50/70：2.7 kg·cm² | 4800 N | 3300 N | 23.5 ±3% kg | 60 dB | 1.5 kW |
| AT170-FL1 | L1：1：1 — | 585 Nm | 878 Nm | ≥97 % | ≤6 arcmin | 58.99 kg·cm² | 6600 N | 4500 N | 34.8 ±3% kg | 75 dB | 3.0 kW |
全系通用：输出结构 单根键轴输出 —额定输入转速 3000 rpm最高输入转速 6000 rpm输入接口 L1为键轴输入；其他级数的电机轴孔、止口、PCD和螺孔按各配置图纸核对。 —防护等级 IP65 —工作温度 -15～+90 ℃使用寿命 20000 h润滑方式 长效润滑 —安装方式 任意 —
额定扭矩、背隙及承载需在相同速比、配置和工况下比较；不可仅按电机功率判断兼容。
