PBE060
圆法兰孔输出行星减速机
- 1级额定扭矩16–40 Nm
- 2级速比/扭矩16–40 Nm
- 最大输出扭矩对应速比额定值的1.5倍 —
PRODUCT DIRECTORY / 产品目录

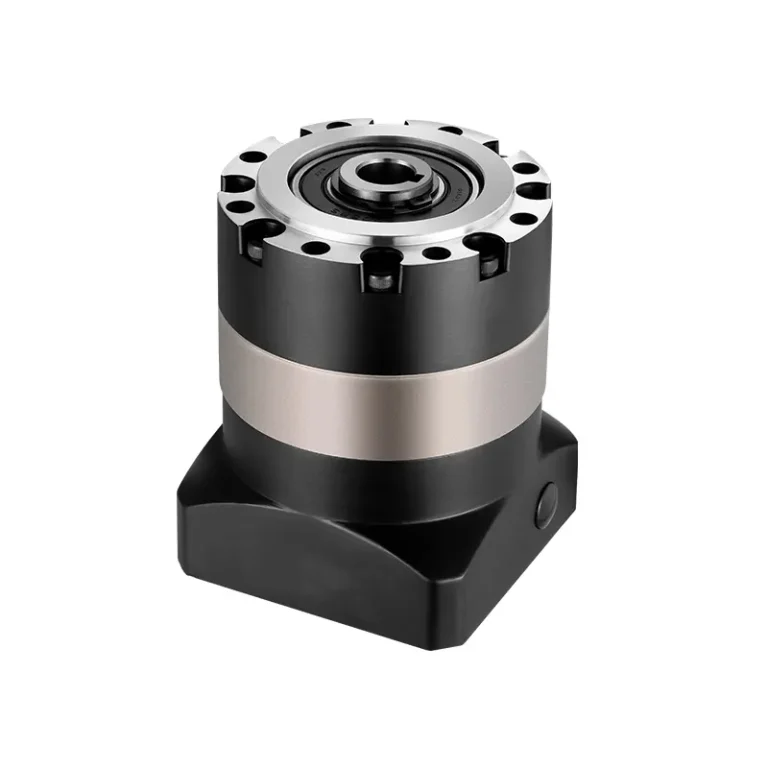

PBE 孔输出圆法兰减速机
恩坦斯特 ANDANTEX PBE孔输出圆法兰减速机系列，比较PBE060、PBE090、…
01 类别/02 系列/03 型号/04 接口与资料
本系列型号
按型号查找恩坦斯特 ANDANTEX PBE孔输出圆法兰减速机系列，比较PBE060、PBE090、PBE120、PBE160，按级数与电机接口查看速比扭矩、安装尺寸及已有2D图纸与STEP模型。
PBE090
圆法兰孔输出行星减速机
- 1级额定扭矩56–122 Nm
- 2级速比/扭矩56–122 Nm
- 最大输出扭矩对应速比额定值的1.5倍 —
PBE120
圆法兰孔输出行星减速机
- 1级额定扭矩86–211 Nm
- 2级速比/扭矩86–210 Nm
- 最大输出扭矩对应速比额定值的1.5倍 —
PBE160
圆法兰孔输出行星减速机
- 1级额定扭矩210–423 Nm
- 2级速比/扭矩210–423 Nm
- 最大输出扭矩对应速比额定值的1.5倍 —
型号参数对照
同一系列内按已核验资料逐项对照。全系相同的项目收在表格下方，不在每行重复。
| 型号 | 输出结构 | 输出孔径 | 输出止口 | 输出安装孔距PCD | 一级速比与额定输出扭矩 | 二级速比与额定输出扭矩 | 标准回差 | 额定输入转速 | 最高输入转速 | 容许径向力 | 容许轴向力 | 参考重量 | 噪音值 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBE060 | 键槽孔输出 输出孔φ10mm — | 10 mm | 40 mm | 52 mm | i=3：27 i=4：40 i=5：40 i=7：34 i=10：16 Nm | 16–40 Nm | L1：≤8 L2：≤12 arcmin | 4000 rpm | 8000 rpm | 240 N | L1：220 L2：230 N | L1：0.95 L2：1.2 kg | L1/L2：≤58 dB |
| PBE090 | 键槽孔输出 输出孔φ15mm — | 15 mm | 68 mm | 80 mm | i=3：96 i=4：122 i=5：122 i=7：95 i=10：56 Nm | 56–122 Nm | L1：≤8 L2：≤12 arcmin | 3500 rpm | 6000 rpm | 450 N | 430 N | L1：3.06 L2：3.86 kg | L1/L2：≤60 dB |
| PBE120 | 键槽孔输出 输出孔φ20mm — | 20 mm | 80 mm | 100 mm | i=3：161 i=4：211 i=5：211 i=7：170 i=10：86 Nm | 86–210 Nm | 标准22-110-145：L1≤8、L2≤12 24-95-115M6：≤8–16 arcmin | 3500 rpm | 6000 rpm | 1240 N | 1000 N | L1：6.93 L2：8.98 kg | L1/L2：≤65 dB |
| PBE160 | 键槽孔输出 输出孔φ35mm — | 35 mm | 130 mm | 145 mm | i=3：364 i=4：423 i=5：423 i=7：358 i=10：210 Nm | 210–423 Nm | L1：≤8 L2：≤12 arcmin | 3000 rpm | 4000 rpm | 2250 N | 1500 N | L1：15.5 L2：17 kg | L1：≤70 L2：≤55 dB |
全系通用：减速比 L1：3、4、5、7、10；L2各速比见对应图纸 —最大输出扭矩 对应速比额定值的1.5倍 —传动效率 L1：96；L2：94 %防护等级 IP65 —工作温度 -10～+90 ℃使用寿命 20000 h安装方式 任意 —润滑方式 长效润滑脂 —
额定扭矩、背隙及承载需在相同速比、配置和工况下比较；不可仅按电机功率判断兼容。
技术文章
常见问题
减速机选型询价，需要准备哪些资料？
提供电机图纸、设备用途、负载、输出转速、节拍、数量及安装要求。
查看完整解答通用S孔径图纸可以直接配用任意孔径STEP吗？
具体STEP只适用于已经确认的实际孔径与接口版本。
查看完整解答为什么有些配置只有二维图，没有STEP下载？
原始来源可能缺少模型，或图模版本存在差异；提供已确认的实际文件。
查看完整解答L1、L2和减速比应该怎样核对？
级数与减速比分开确认，速比和扭矩采用具体型号、配置的对应资料。
查看完整解答查减速机电机接口时，需要提供哪些尺寸？
提供轴径、轴长、键槽、止口、安装孔距、孔数和螺纹，并附原厂尺寸图。
查看完整解答电机功率相同，就能直接连接同一款减速机吗？
不能仅凭功率判断适配，还需核对工况和完整安装接口。
查看完整解答
