PLF028
方法兰直齿行星减速机
- 1级额定扭矩3–9 Nm
- 2级额定扭矩5–9
- 最大输出扭矩额定输出扭矩的1.5倍 —
PRODUCT DIRECTORY / 产品目录
PLF 方法兰直齿减速机
PLF为方法兰直齿行星减速机系列。选型时先确认输出负载、目标转速、速比与安装空间，再核对电…
01 类别/02 系列/03 型号/04 接口与资料
本系列型号
按型号查找PLF为方法兰直齿行星减速机系列。选型时先确认输出负载、目标转速、速比与安装空间，再核对电机轴径、轴长、止口和孔距。具体参数与接口以对应型号和配置资料为准。
PLF040
方法兰直齿行星减速机
- 1级额定扭矩10–16 Nm
- 2级额定扭矩10–16 Nm
- 最大输出扭矩额定输出扭矩的1.5倍 —
PLF060
方法兰直齿行星减速机
- 1级额定扭矩16–40 Nm
- 2级额定扭矩16–40 Nm
- 最大输出扭矩额定输出扭矩的1.5倍 —

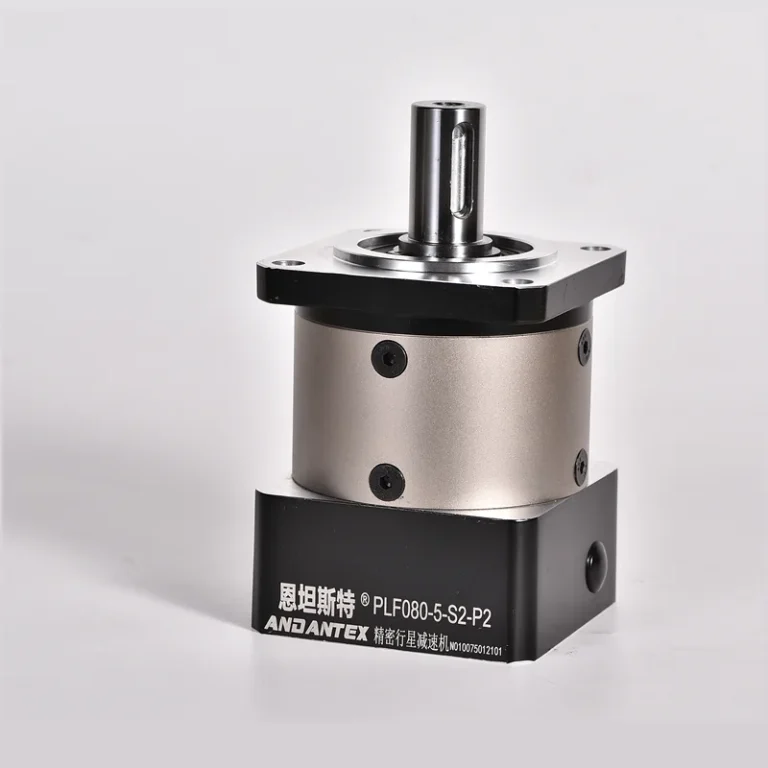

PLF080
方法兰直齿行星减速机
- 1级额定扭矩56–122 Nm
- 2级额定扭矩50–122 Nm
- 最大输出扭矩额定输出扭矩的1.5倍 —
PLF090
方法兰直齿行星减速机
- 1级额定扭矩56–120 Nm
- 2级额定扭矩56–122 Nm
- 最大输出扭矩额定输出扭矩的1.5倍 —

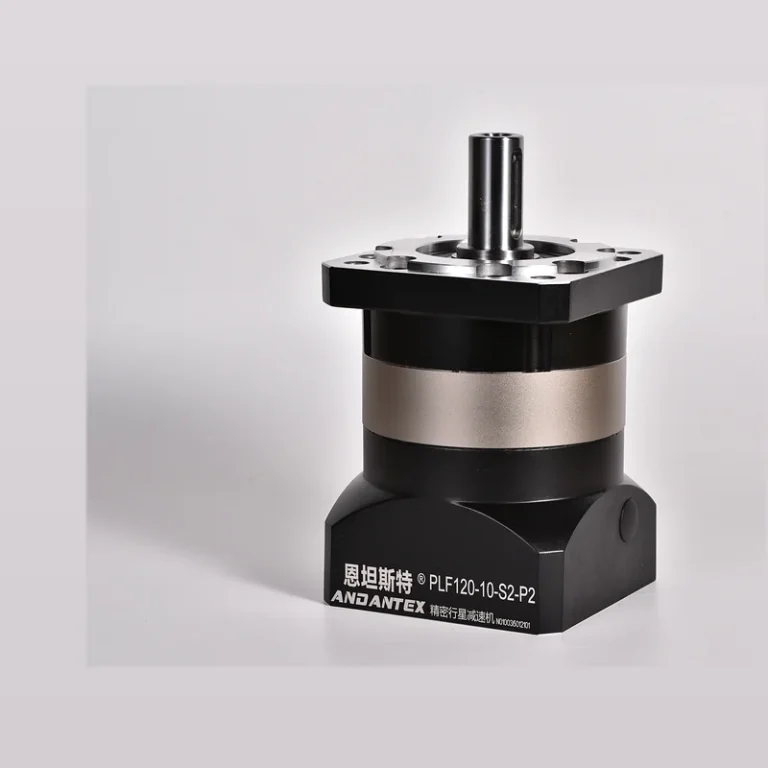

PLF120
方法兰直齿行星减速机
- 1级额定扭矩86–210 Nm
- 2级额定扭矩86–210 Nm
- 最大输出扭矩额定输出扭矩的1.5倍 —

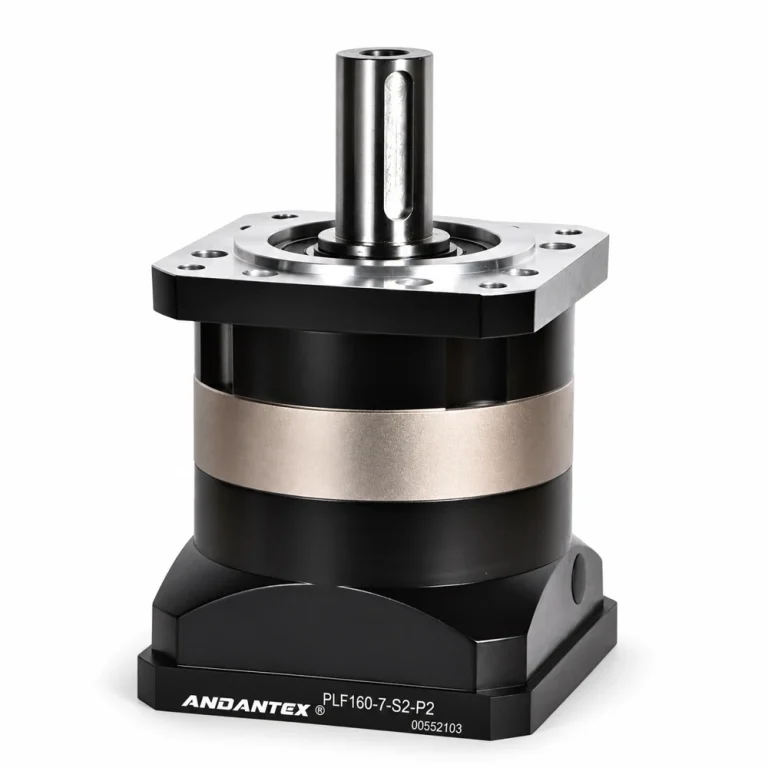

PLF160
方法兰直齿行星减速机
- 1级额定扭矩210–423 Nm
- 2级额定扭矩210–423 Nm
- 最大输出扭矩额定输出扭矩的1.5倍 —
型号参数对照
同一系列内按已核验资料逐项对照。全系相同的项目收在表格下方，不在每行重复。
| 型号 | 减速比 | 一级速比与额定输出扭矩 | 二级速比与额定输出扭矩 | 标准回差 | 额定输入转速 | 最高输入转速 | 一级传动惯量 | 二级传动惯量 | 容许径向力 | 容许轴向力 | 参考重量 | 防护等级 | 工作温度 | 噪音值 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLF028 | L1：3/4/5/7/10 L2：12/15/16/20/25/35/50/28/70/40/100 — | 3：未提供 4：9 5：8.5 7：5 10：3 Nm | 12/15：未标额定值 16/20：9 25/35/50：8.5 28/70：5 40：9 100：未标额定值 Nm | L1：≤12 L2：≤15 arcmin | 3000 rpm | 6000 rpm | 3/4：0.018 5：0.014 7：0.012 10：0.010 kg·cm² | 12/15/16：0.018 20/25：0.014 28/30/35/40：0.012 50/70/100：0.010 kg·cm² | 150 N | 80 N | L1：0.16 L2：0.25（±3%） kg | L1：IP65 L2：IP54 — | L1：-15～+90 L2：-10～+90 ℃ | ≤55 dB |
| PLF040 | L1：3/4/5/7/10 L2：12/15/30/16/25/28/40/20/50/35/70/100 — | 3：未提供 4：16 5：15 7：12 10：10 Nm | 12/15/30：未标额定值 16/25/28/40：16 20/50：15 35/70：12 100：10 Nm | L1：≤8 L2：≤12 arcmin | 4500 rpm | 8000 rpm | 3/4/5：0.10 7/10：0.06 kg·cm² | 12/15/16/20/25/28/30/35/40：0.08 50/70/100：0.05 kg·cm² | 185 N | 150 N | L1 0.43 L2 0.65 kg | IP65 — | -10～+90 ℃ | ≤55 dB |
| PLF060 | L1：3/4/5/7/10 L2：12/15/16/20/25/28/30/35/40/50/70/100 — | 3：27 4：40 5：40 7：34 10：16 Nm | 12：27 15：27 16：40 20：40 25：40 28：40 30：27 35：40 40：40 50：40 70：34 100：16 Nm | L1：≤8 L2：≤12 arcmin | 4000 rpm | 8000 rpm | 3/4/5：0.46 7/10：0.41 kg·cm² | 12/15/16/20/25/28/30/35/40：0.44 50/70/100：0.34 kg·cm² | 240 N | 220 N | L1 0.98 L2 1.26 kg | IP65 — | -10～+90 ℃ | ≤58 dB |
| PLF080 | L1：3/4/5/7/10 L2：12/15/16/20/25/28/30/35/40/50/70/100 — | 3：96 4/5：122 7：95 10：56 Nm | 12：50 15/16/30/35：96 20/25/28/40/50：122 70：95 100：56 Nm | L1：≤8 L2：≤12 arcmin | 3500 rpm | 6000 rpm | 3/4/5：0.77 7/10：0.65 kg·cm² | 12/15/16/20/25/28/30/35/40：0.72 50/70/100：0.58 kg·cm² | 400 N | 420 N | L1：2.3 L2：3.82（±3%） kg | IP65 — | L1：-10～+90 L2：-20～+90 ℃ | ≤60 dB |
| PLF090 | L1：3/4/5/7/10 L2：12/15/16/20/25/28/30/35/40/50/70/100 — | 3：96 4：120 5：120 7：95 10：56 Nm | 12：96 15：96 16：122 20：122 25：122 28：122 30：96 35：122 40：122 50：122 70：95 100：56 Nm | L1：≤8 L2：≤12 arcmin | 3500 rpm | 6000 rpm | 速比3/4/5：1.73 速比7/10：1.42 kg·cm² | 速比12/15/16/20/25/28/30/35/40：1.49 速比50/70/100：1.25 kg·cm² | 450 N | 430 N | L1：3.12 L2：3.82 kg | IP65 — | -10～+90 ℃ | ≤60 dB |
| PLF120 | L1：3/4/5/7/10 L2：12/15/16/20/25/28/30/35/40/50/70/100 — | 3：161 4：210 5：210 7：170 10：86 Nm | 12：161 15：161 16：210 20：210 25：210 28：210 30：161 35：210 40：210 50：210 70：170 100：86 Nm | L1：≤8 L2：≤12 arcmin | 3500 rpm | 6000 rpm | 3/4/5：12.78 7/10：11.38 kg·cm² | 12/15/16/20/25/28/30/35/40：12.18 50/70/100：11.48 kg·cm² | 1240 N | 1000 N | L1 7.08 L2 8.7 kg | IP65 — | -10～+90 ℃ | ≤65 dB |
| PLF160 | L1：3/4/5/7/10 L2：12/15/16/20/25/28/30/35/40/50/70/100 — | 3：364 4：423 5：423 7：358 10：210 Nm | 12：364 15：364 16：423 20：423 25：423 28：423 30：364 35：423 40：423 50：423 70：358 100：210 Nm | L1：≤8 L2：≤12 arcmin | 3000 rpm | 4000 rpm | 3/4/5：36.72 7/10：34.02 kg·cm² | 12/15/16/20/25/28/30/35/40：34.24 50/70/100：34.02 kg·cm² | 2250 N | 1500 N | L1 15.5 L2 17 kg | IP65 — | -10～+90 ℃ | ≤70 dB |
全系通用：最大输出扭矩 额定输出扭矩的1.5倍 —传动效率 L1：96；L2：94 %使用寿命 20000 h安装方式 任意 —润滑方式 长效润滑，合成润滑脂 —
仅个别型号已录入，未纳入对照：画册版本一级速比与额定输出扭矩 PLF080画册版本二级速比与额定输出扭矩 PLF080一级22-110-145非标版额定输出扭矩 PLF090部分非标配置工作温度 PLF090
额定扭矩、背隙及承载需在相同速比、配置和工况下比较；不可仅按电机功率判断兼容。
技术文章
常见问题
减速机选型询价，需要准备哪些资料？
提供电机图纸、设备用途、负载、输出转速、节拍、数量及安装要求。
查看完整解答通用S孔径图纸可以直接配用任意孔径STEP吗？
具体STEP只适用于已经确认的实际孔径与接口版本。
查看完整解答为什么有些配置只有二维图，没有STEP下载？
原始来源可能缺少模型，或图模版本存在差异；提供已确认的实际文件。
查看完整解答L1、L2和减速比应该怎样核对？
级数与减速比分开确认，速比和扭矩采用具体型号、配置的对应资料。
查看完整解答查减速机电机接口时，需要提供哪些尺寸？
提供轴径、轴长、键槽、止口、安装孔距、孔数和螺纹，并附原厂尺寸图。
查看完整解答电机功率相同，就能直接连接同一款减速机吗？
不能仅凭功率判断适配，还需核对工况和完整安装接口。
查看完整解答
