NTFA060
直角组合型中空旋转平台
- 额定输出扭矩12 Nm
- 最大输出扭矩24 Nm
- 前置速比与额定扭矩18–23 Nm
PRODUCT DIRECTORY / 产品目录

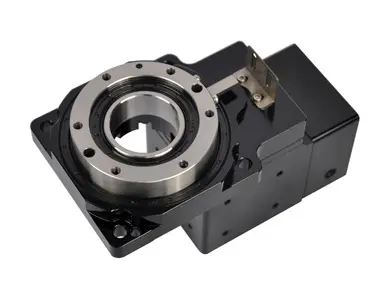

NTFA 直角组合型中空旋转平台
恩坦斯特ANDANTEX NTFA 直角组合型中空旋转平台，比较NTFA130、NTFA2…
01 类别/02 系列/03 型号/04 接口与资料
本系列型号
按型号查找恩坦斯特ANDANTEX NTFA 直角组合型中空旋转平台，比较NTFA130、NTFA200、NTFA060、NTFA085，按结构及接口查看各型号参数、二维安装图与已有STEP模型；数值及工作条件按对应原图确认。
NTFA085
直角组合型中空旋转平台
- 额定输出扭矩41 Nm
- 最大输出扭矩82 Nm
- 前置速比与额定扭矩25–35 Nm
NTFA130
直角组合型中空旋转平台
- 额定输出扭矩60 Nm
- 最大输出扭矩120 Nm
- 前置速比与额定扭矩25–35 Nm
NTFA200
直角组合型中空旋转平台
- 额定输出扭矩115 Nm
- 最大输出扭矩230 Nm
- 前置速比与额定扭矩50–60 Nm
型号参数对照
同一系列内按已核验资料逐项对照。全系相同的项目收在表格下方，不在每行重复。
| 型号 | 减速比 | 额定输出扭矩 | 最大输出扭矩 | 容许轴向负载 | 参考重量 | 输入接口 | 噪音值 | 前置减速机型号 | 前置速比与额定扭矩 | 前置减速机参考重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| NTFA060 | 本体5：1 前置2/3/5另列，须确认整机总速比 — | 12 Nm | 24 Nm | 250 N | 平台本体0.53 kg | 5-22-PCD待确认 8-30-45 8-30-46 mm | ≤58 dB | 原图PVFD42-L1 — | 2：23 3：20 5：18 Nm | 0.49 kg |
| NTFA085 | 本体5：1 前置2/3/5另列，须确认整机总速比 — | 41 Nm | 82 Nm | 500 N | 平台本体1.42 kg | 14-50-70 8-38.1-PCD待确认 mm | ≤58 dB | PVFD60-L1 — | 2：35 3：30 5：25 Nm | 1.25 kg |
| NTFA130 | 本体10：1 前置2/3/5另列，须确认整机总速比 — | 60 Nm | 120 Nm | 2000 N | 平台本体2.61 kg | 14-50-70 8-38.1-PCD待确认 mm | ≤58 dB | PVFD60-L1 — | 2：35 3：30 5：25 Nm | 1.25 kg |
| NTFA200 | 本体10：1 前置2/3/5另列，须确认整机总速比 — | 115 Nm | 230 Nm | 4000 N | 平台本体8.95 kg | 14-73-98.4 19-70-90 mm | ≤60 dB | PVFD90-L1 — | 2：60 3：55 5：50 Nm | 3.93 kg |
全系通用：容许台面转速 ≤200 rpm重复定位精度 ≤10 arcsec定位精度 ≤1 arcmin轴承结构 交叉滚子轴承 —台面平行度 ≤0.01 mm台面同心度 ≤0.01 mm防护等级 IP50 —工作温度 −25～+90 ℃使用寿命 间歇运转20000 h润滑方式 长效润滑 —输出结构 直角组合型中空旋转平台 —安装方式 任意角度 —前置额定输入转速 2000 rpm前置回差 ≤1 arcmin
额定扭矩、背隙及承载需在相同速比、配置和工况下比较；不可仅按电机功率判断兼容。
