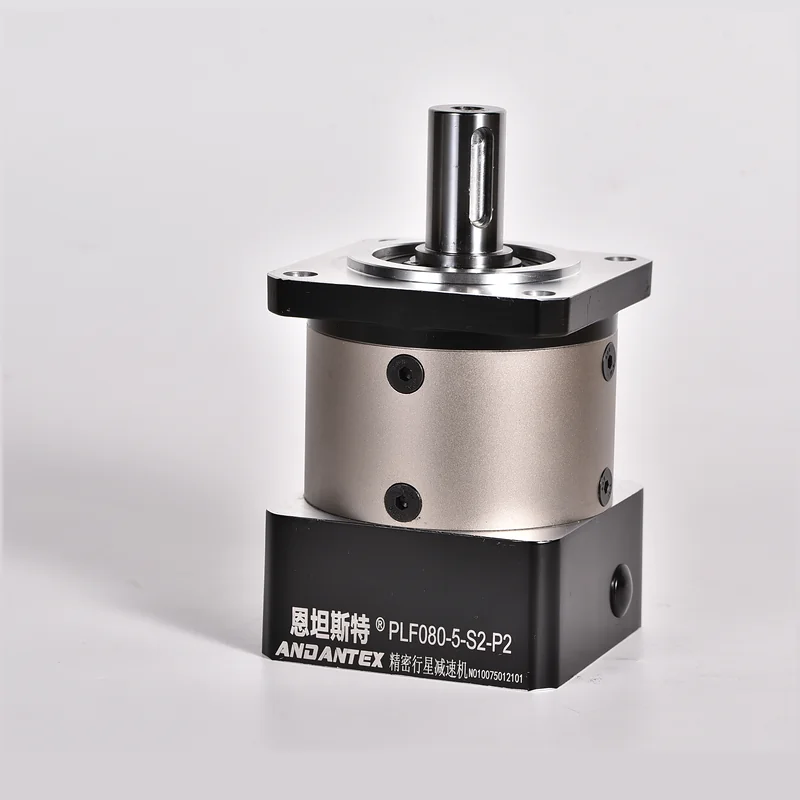

PLF080方法兰直齿行星减速机

PLF080方法兰直齿行星减速机，提供画册速比、扭矩与参考重量；独立接口图纸及STEP待补充。

分享此产品邮件
1 / 1 · 点击图片放大

ANDANTEX PRODUCT

PLF080属于PLF方法兰直齿行星减速机系列。可依据设备输出扭矩、目标转速与安装空间选择速比，再逐项核对电机接口。

下列系列参数来自原始画册或型号图纸，不代表每种非标接口的统一参数。下单前应以所选级数、速比及接口对应图纸确认。

本型号已录入画册参数。尚未提供独立接口图纸与STEP，不借用其他型号文件。

提交选型需求查看本系列全部型号
PLF080
产品型号
PLF 方法兰直齿减速机
产品系列
L1：3/4/5/7/10；L2：12/15/16/20/25/28/30/35/40/50/70/100
减速比
3：96；4/5：122；7：95；10：56 Nm
一级额定输出扭矩
L1：≤8；L2：≤12 arcmin
标准回差
400 N
容许径向力
6000 rpm
最高输入转速
L1：96；L2：94 %
传动效率

按接口尺寸查找PLF080图纸

按电机图纸核对轴径、轴长、键槽、止口、孔距及螺纹，再选择对应的减速级数与配置。

跨型号查找相同或相近接口

已有电机尺寸？可以在全部已记录型号中继续匹配。

跨型号接口匹配

用电机图纸尺寸快速匹配

2 个接口配置

PLF080 2D / 3D 工程资料

每份文件对应具体型号、接口和减速级数；同一配置下的2D与STEP按后台关联成组展示。

4
2D + 3D 文件
2
接口 / 级数组合
2
2D + 3D 齐全
0
文件待补充
找到 2 个配置未找到适合的配置？提交电机图纸

下载前核对型号、尺寸与接口

定制输入、输出和法兰应使用各自对应的图纸与模型。

提交选型需求

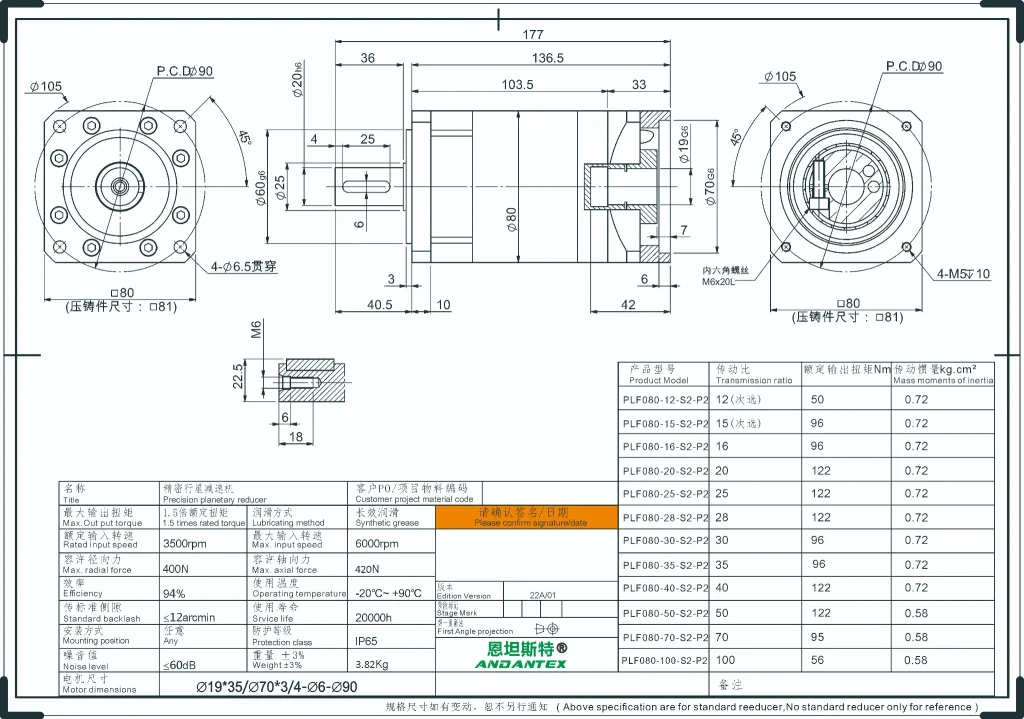

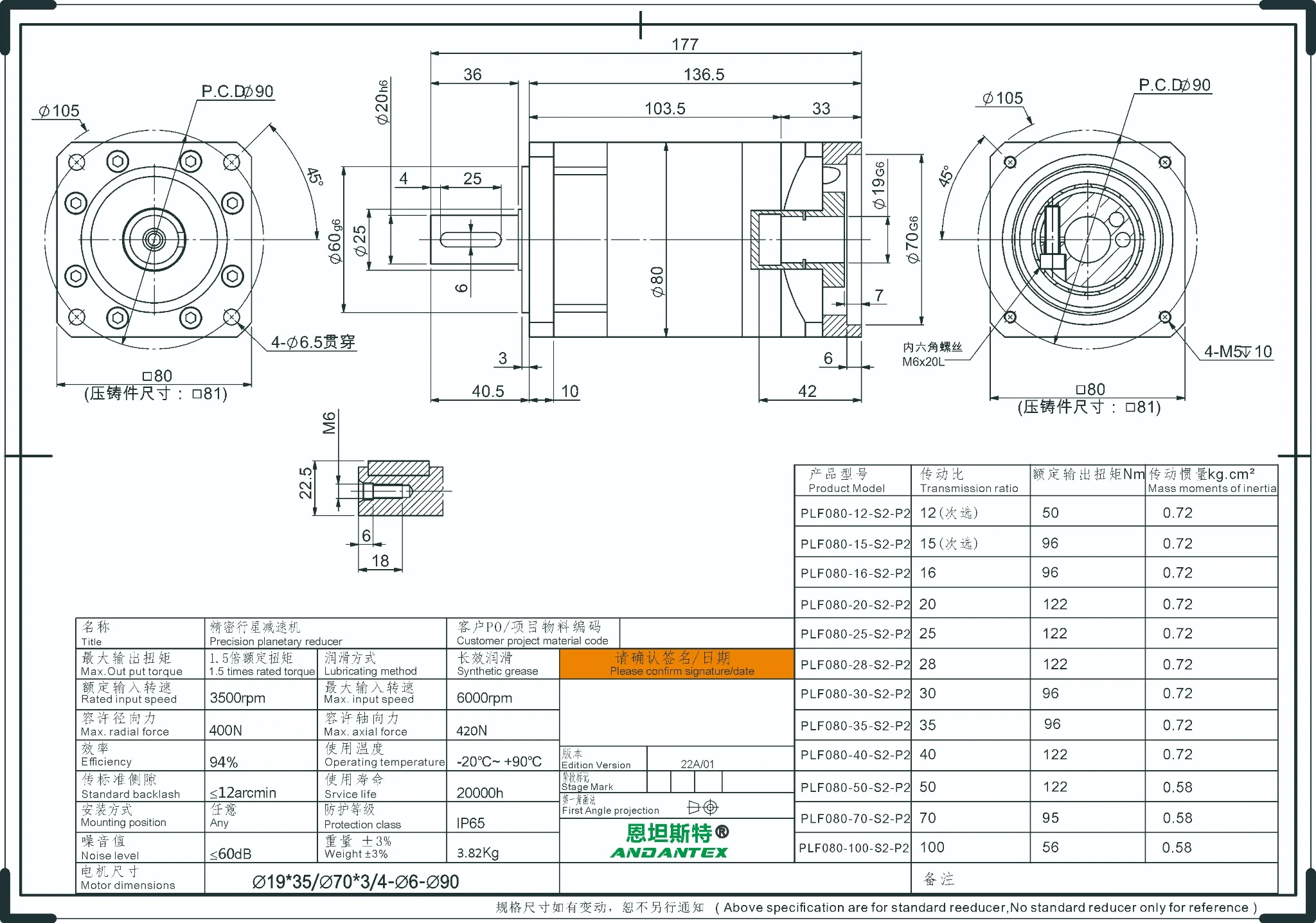

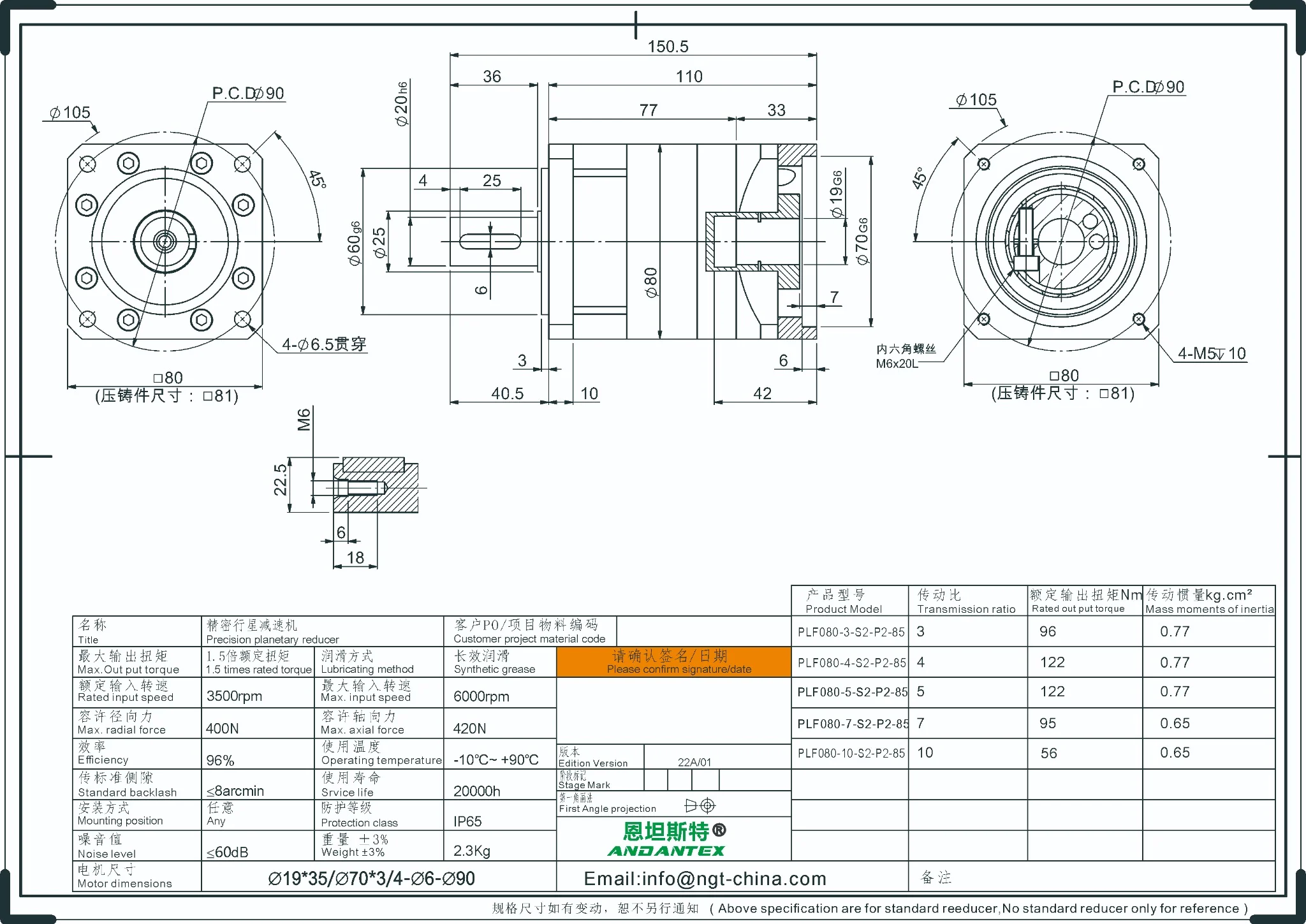

工程图纸预览
打开 / 下载原始图纸

主要技术参数

PLF080

方法兰直齿行星结构

传动与扭矩

参数名称数值 / 范围单位
减速比L1：3/4/5/7/10；L2：12/15/16/20/25/28/30/35/40/50/70/100—
一级速比与额定输出扭矩3：96；4/5：122；7：95；10：56Nm
二级速比与额定输出扭矩12：50；15/16/30/35：96；20/25/28/40/50：122；70：95；100：56Nm
最大输出扭矩额定输出扭矩的1.5倍—
数据来源：配置图纸 22A/01

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

减速比：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本；L2图12、15为次选。

一级速比与额定输出扭矩：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

二级速比与额定输出扭矩：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

最大输出扭矩：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

精度与效率

参数名称数值 / 范围单位
标准回差L1：≤8；L2：≤12arcmin
传动效率L1：96；L2：94%
数据来源：配置图纸 22A/01

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

标准回差：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

传动效率：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

转速与惯量

参数名称数值 / 范围单位
额定输入转速3500rpm
最高输入转速6000rpm
一级传动惯量3/4/5：0.77；7/10：0.65kg·cm²
二级传动惯量12/15/16/20/25/28/30/35/40：0.72；50/70/100：0.58kg·cm²
数据来源：配置图纸 22A/01

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

额定输入转速：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

最高输入转速：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

一级传动惯量：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

二级传动惯量：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

承载与结构

参数名称数值 / 范围单位
容许径向力400N
容许轴向力420N
参考重量L1：2.3；L2：3.82（±3%）kg
数据来源：配置图纸 22A/01

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

容许径向力：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

容许轴向力：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

使用与维护

参数名称数值 / 范围单位
防护等级IP65—
工作温度L1：-10～+90；L2：-20～+90℃
使用寿命20000h
噪音值≤60dB
安装方式任意—
润滑方式长效润滑，合成润滑脂—
数据来源：配置图纸 22A/01

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

防护等级：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

工作温度：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本；此前画册列-10～+90℃，本L2图为-20～+90℃。

使用寿命：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

噪音值：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

安装方式：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

润滑方式：PLF080-85-L1/L2-19-70-90输出止口60.jpg（用户2026-10-20原图，22A/01）；仅PLF080-85输入19-70-90、输出止口60的对应结构，不套用所有PLF080版本

配置差异与补充

参数名称数值 / 范围单位
画册版本一级速比与额定输出扭矩3：50；4：90；5：90；7：48；10：22Nm
画册版本二级速比与额定输出扭矩12：50；15：50；16：90；20：90；25：90；28：90；30：50；35：90；40：90；50：90；70：48；100：22Nm
数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

画册版本一级速比与额定输出扭矩：2023精密星减速机第三版.pdf，第22页（印刷页39–40）；具体接口以配置图纸为准；与本页PLF080-85图纸版本分开保留，不混用。

画册版本二级速比与额定输出扭矩：2023精密星减速机第三版.pdf，第22页（印刷页39–40）；具体接口以配置图纸为准；与本页PLF080-85图纸版本分开保留，不混用。

不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
