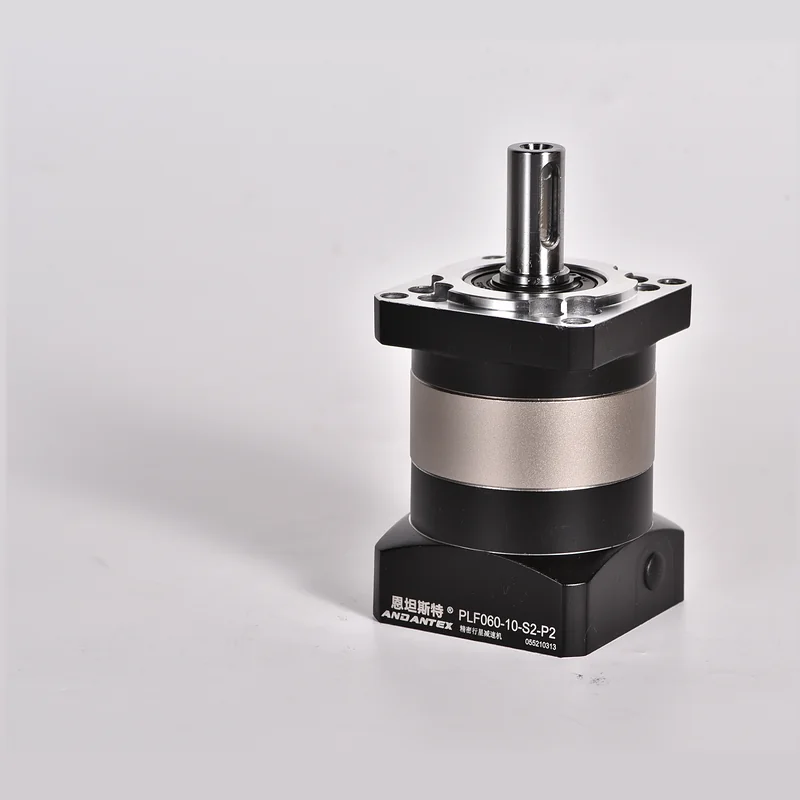

预览2D图纸H 结构 · 5-20-28 电机接口
- 轴径
- 5 mm
- 止口
- 20 mm
- 孔距 PCD
- 28 mm
- 螺纹
- 2×Ø3.4通孔
- PLF028
- 产品型号
- PLF 方法兰直齿减速机
- 产品系列
- L1：3/4/5/7/10；L2：12/15/16/20/25/35/50/28/70/40/100
- 减速比
- 3：未提供；4：9；5：8.5；7：5；10：3 Nm
- 一级额定输出扭矩
- L1：≤12；L2：≤15 arcmin
- 标准回差
- 150 N
- 容许径向力
- 6000 rpm
- 最高输入转速
- L1：96；L2：94 %
- 传动效率
主要技术参数
PLF028方法兰直齿行星结构
传动与扭矩
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 减速比 | L1：3/4/5/7/10；L2：12/15/16/20/25/35/50/28/70/40/100 | — |
| 一级速比与额定输出扭矩 | 3：未提供；4：9；5：8.5；7：5；10：3 | Nm |
| 二级速比与额定输出扭矩 | 12/15：未标额定值；16/20：9；25/35/50：8.5；28/70：5；40：9；100：未标额定值 | Nm |
| 最大输出扭矩 | 额定输出扭矩的1.5倍 | — |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
减速比：按本型号上述速比/扭矩参考表列示；其中未标额定值的速比不表示可选，非标与次选范围按配置确认。

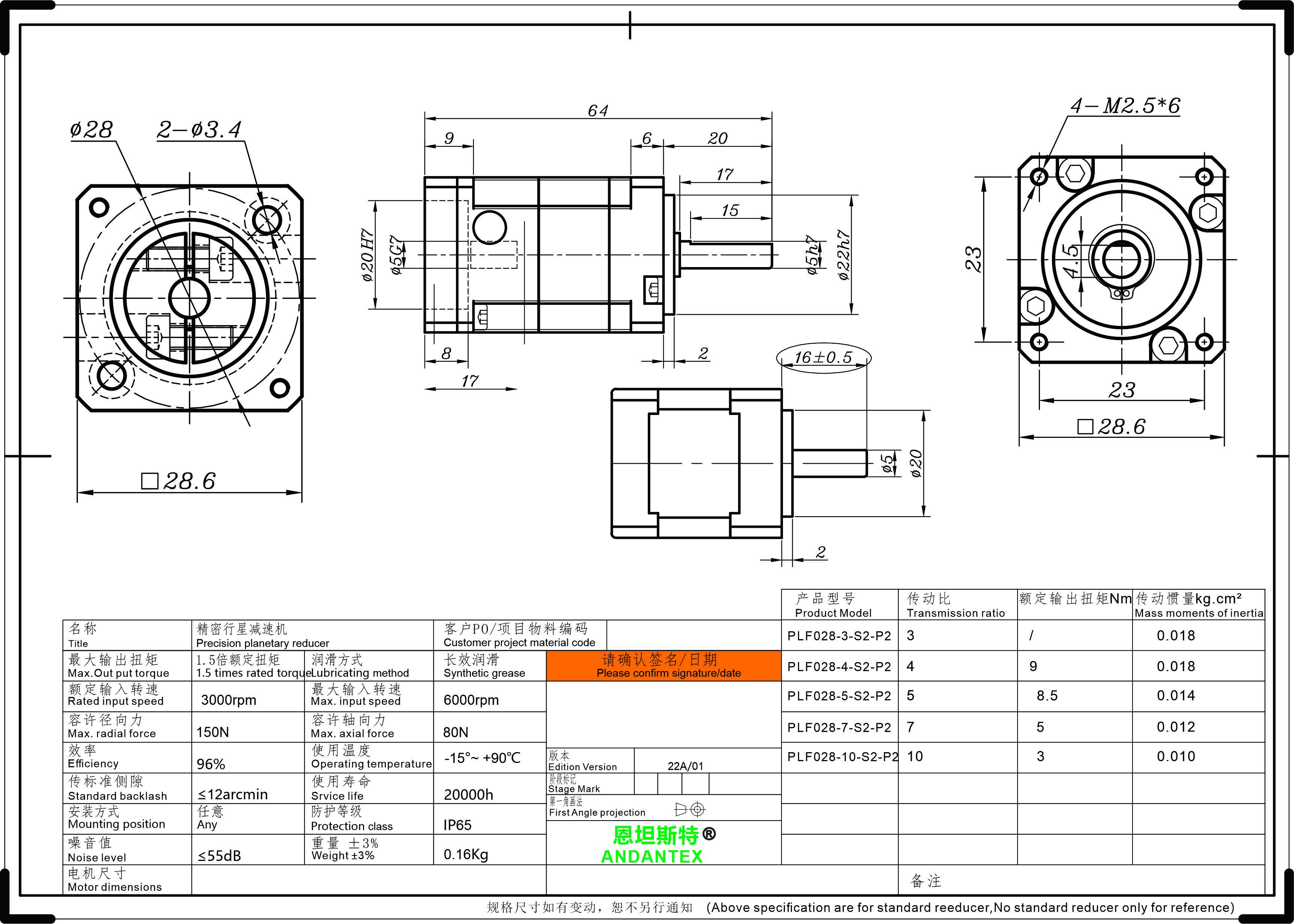

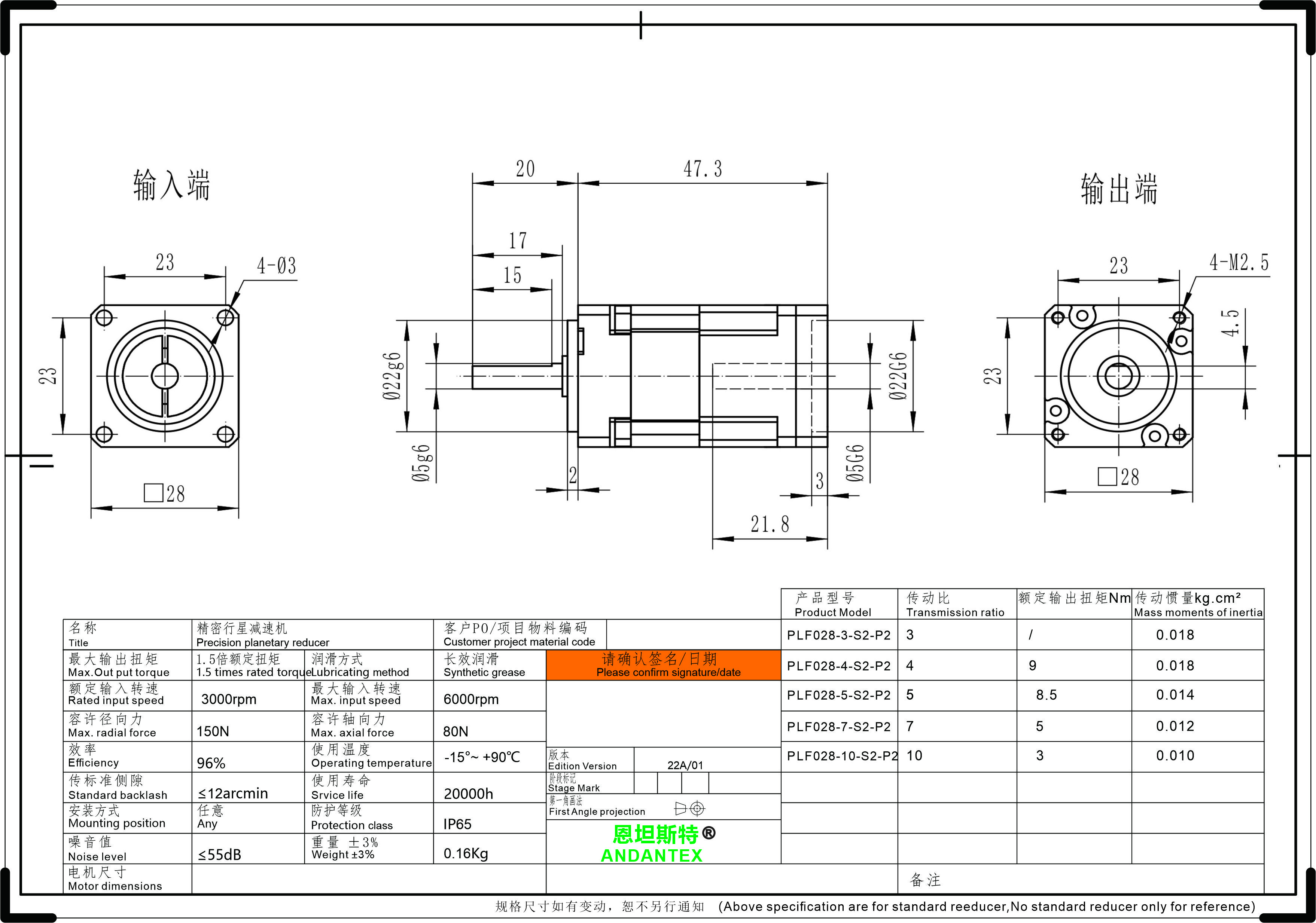

一级速比与额定输出扭矩：PLF028.zip / PLF028-L1-H.jpg，22A/01

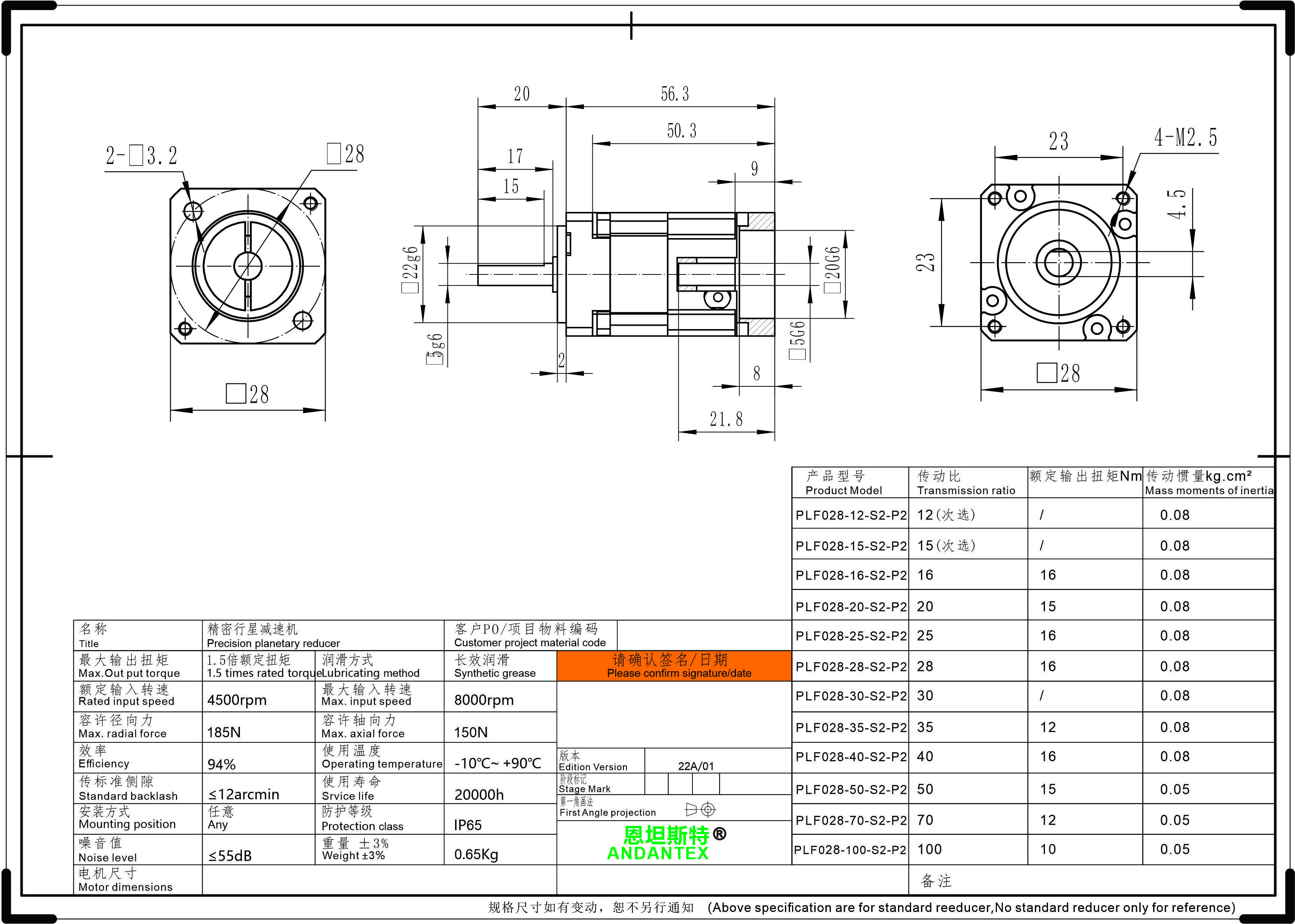

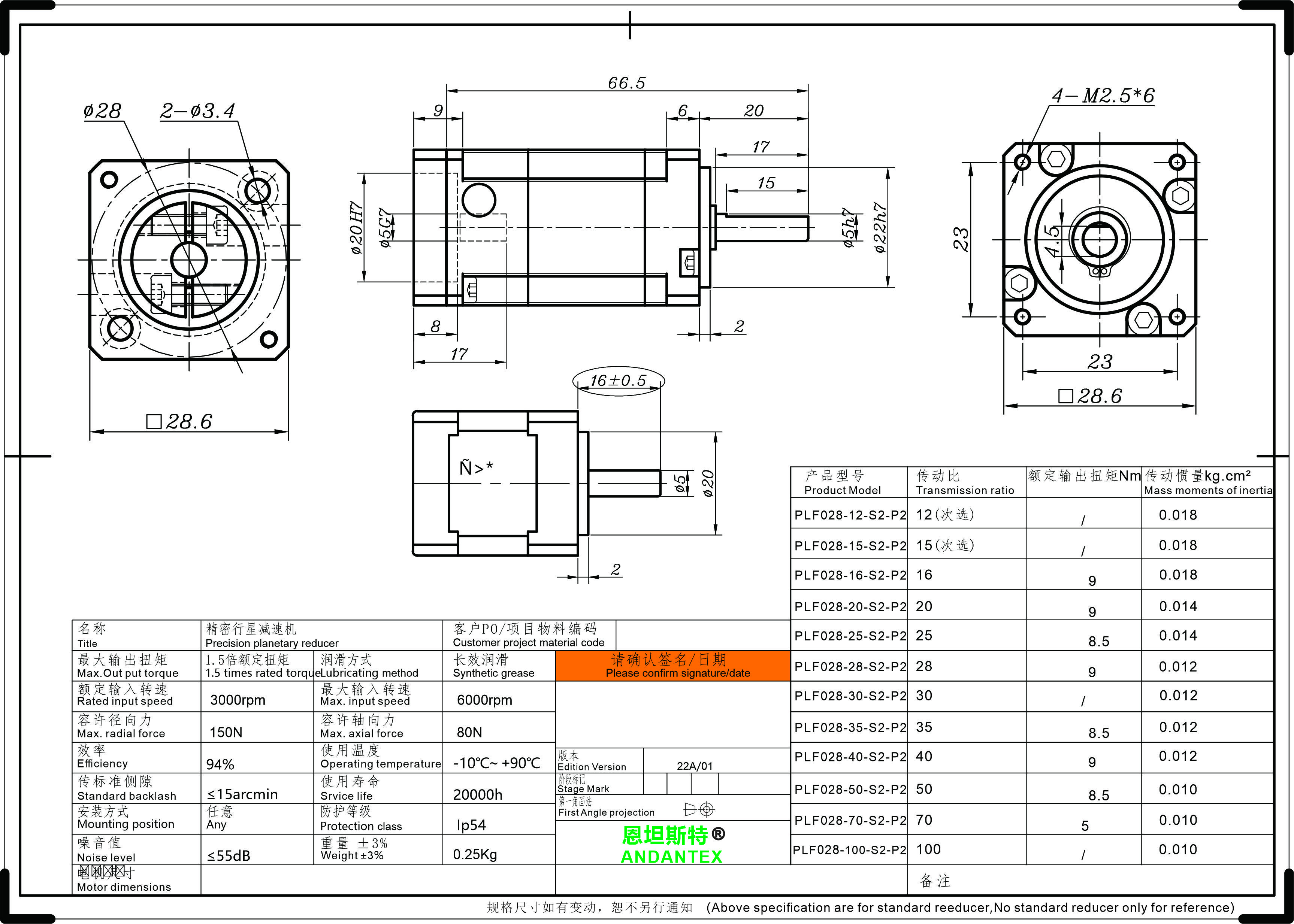

二级速比与额定输出扭矩：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
最大输出扭矩：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
精度与效率
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 标准回差 | L1：≤12；L2：≤15 | arcmin |
| 传动效率 | L1：96；L2：94 | % |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
标准回差：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准；此前依据：PLF028.zip / PLF028-L1-H.jpg，22A/01
传动效率：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准；此前依据：PLF028.zip / PLF028-L1-H.jpg，22A/01
转速与惯量
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 额定输入转速 | 3000 | rpm |
| 最高输入转速 | 6000 | rpm |
| 一级传动惯量 | 3/4：0.018；5：0.014；7：0.012；10：0.010 | kg·cm² |
| 二级传动惯量 | 12/15/16：0.018；20/25：0.014；28/30/35/40：0.012；50/70/100：0.010 | kg·cm² |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
额定输入转速：PLF028.zip / PLF028-L1-H.jpg，22A/01
最高输入转速：PLF028.zip / PLF028-L1-H.jpg，22A/01
一级传动惯量：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
二级传动惯量：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
承载与结构
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 容许径向力 | 150 | N |
| 容许轴向力 | 80 | N |
| 参考重量 | L1：0.16；L2：0.25（±3%） | kg |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
容许径向力：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
容许轴向力：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
参考重量：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准；此前依据：PLF028.zip / PLF028-L1-H.jpg，22A/01
使用与维护
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 防护等级 | L1：IP65；L2：IP54 | — |
| 工作温度 | L1：-15～+90；L2：-10～+90 | ℃ |
| 使用寿命 | 20000 | h |
| 噪音值 | ≤55 | dB |
| 安装方式 | 任意 | — |
| 润滑方式 | 长效润滑，合成润滑脂 | — |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
防护等级：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准；此前依据：PLF028.zip / PLF028-L1-H.jpg，22A/01
工作温度：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准；此前依据：PLF028.zip / PLF028-L1-H.jpg，22A/01
使用寿命：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
噪音值：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
安装方式：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
润滑方式：PLF028 L1 H 结构 · 5-20-28 电机接口；PLF028 L2 H 结构 · 5-20-28 电机接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
PLF028 典型应用与选型
提供负载、运动方式、目标转速与运行节拍，以确认实际设备的适用条件。
选型核对要点
提供负载扭矩、目标转速、运行周期与电机完整型号；核对轴径、轴长、止口、孔距及安装空间。
