2D + 3D 齐全
预览2D图纸

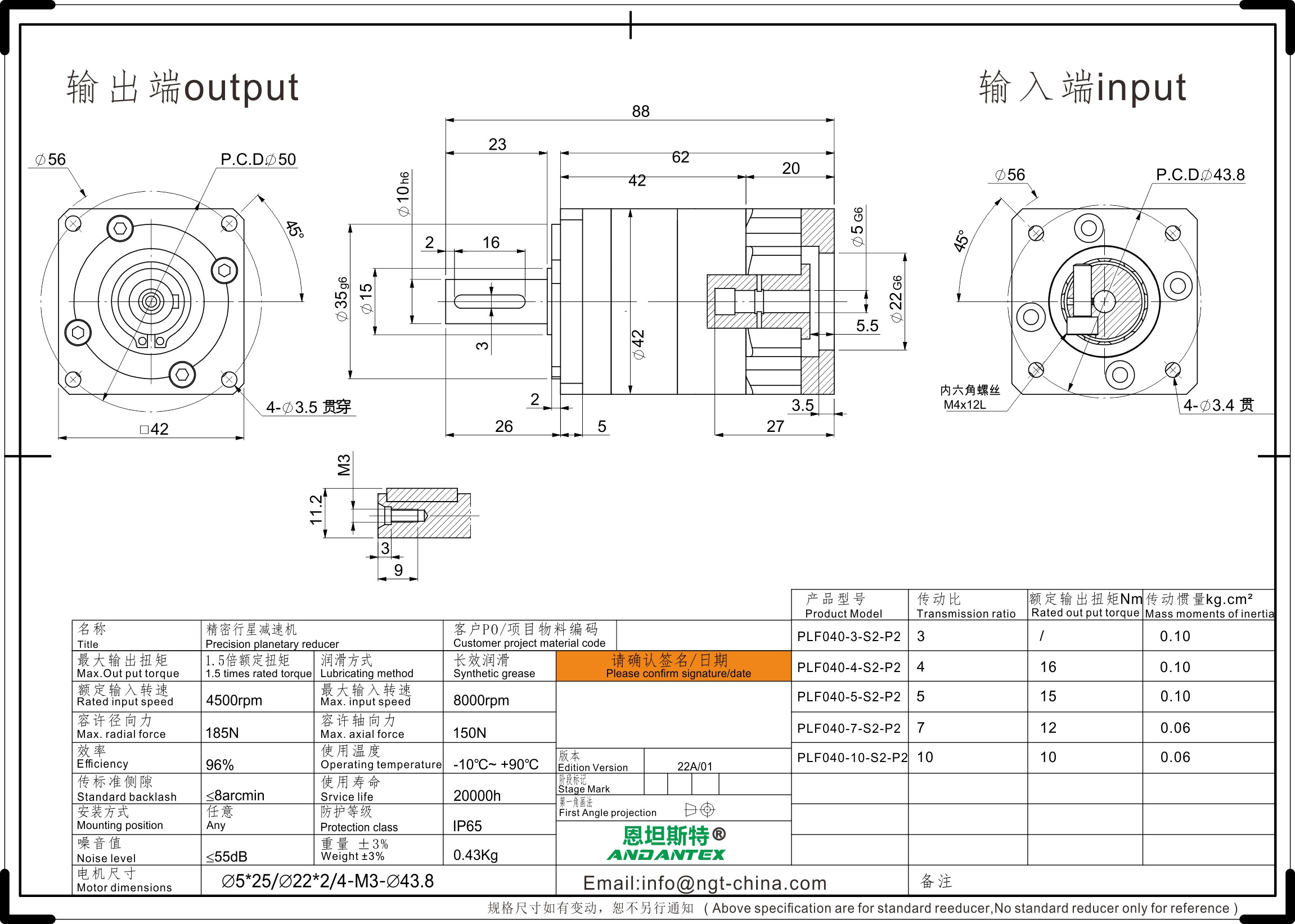

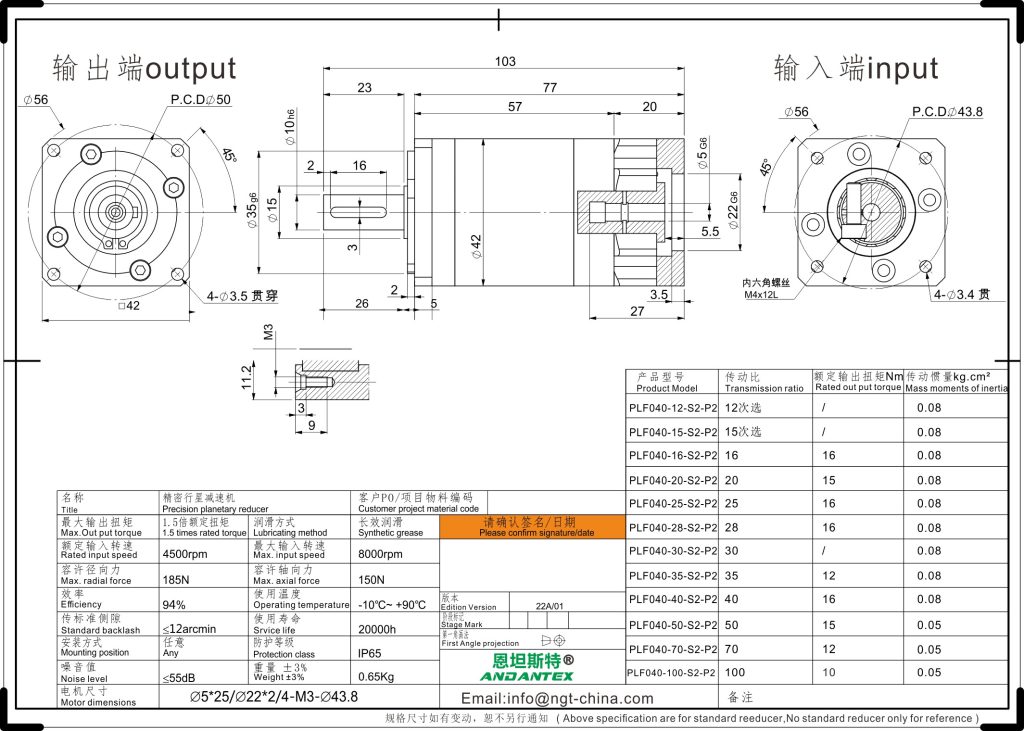

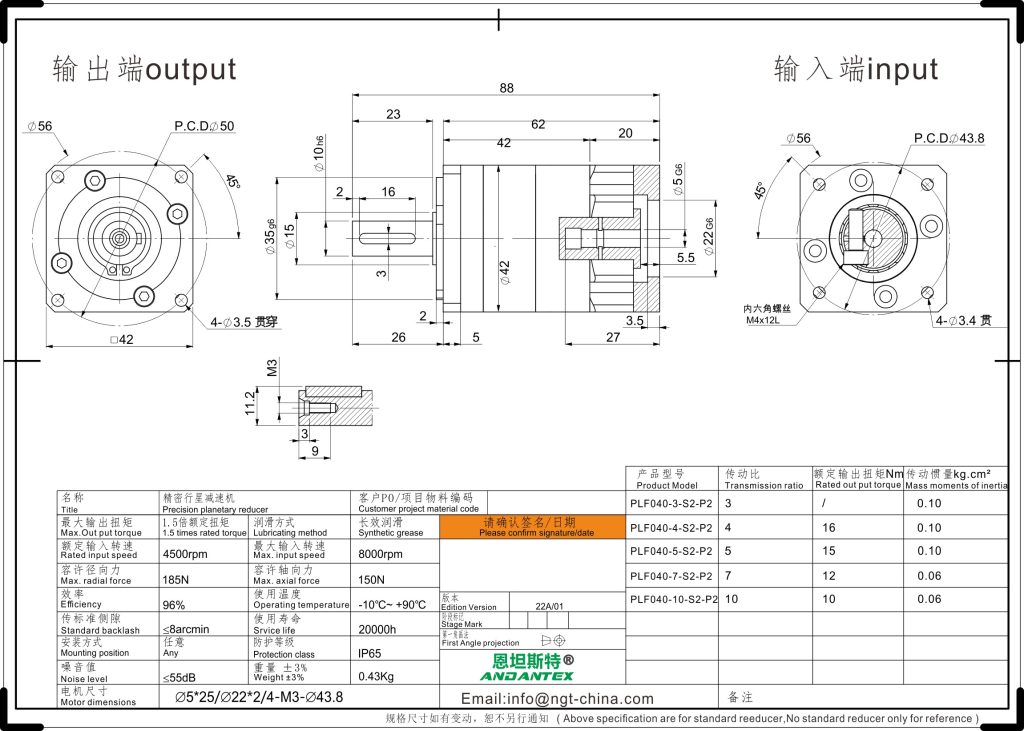

预览2D图纸5-22-43.8 标准输入接口
- 轴径
- 5 mm
- 止口
- 22 mm
- 孔距 PCD
- 43.8 mm
- 螺纹
- 4×Ø3.4通孔
- PLF040
- 产品型号
- PLF 方法兰直齿减速机
- 产品系列
- L1：3/4/5/7/10；L2：12/15/30/16/25/28/40/20/50/35/70/100
- 减速比
- 3：未提供；4：16；5：15；7：12；10：10 Nm
- 一级额定输出扭矩
- L1：≤8；L2：≤12 arcmin
- 标准回差
- 185 N
- 容许径向力
- 8000 rpm
- 最高输入转速
- L1：96；L2：94 %
- 传动效率

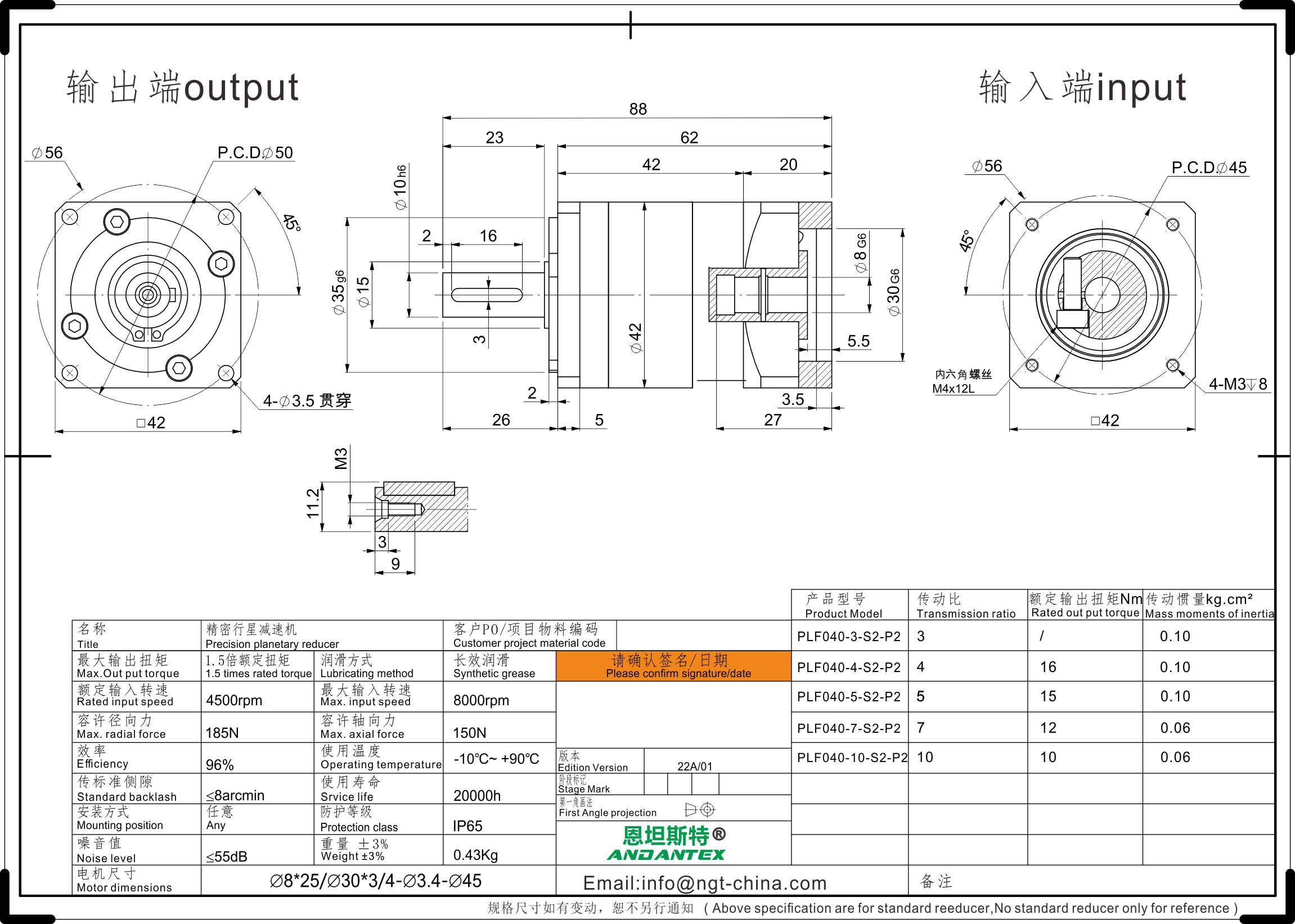

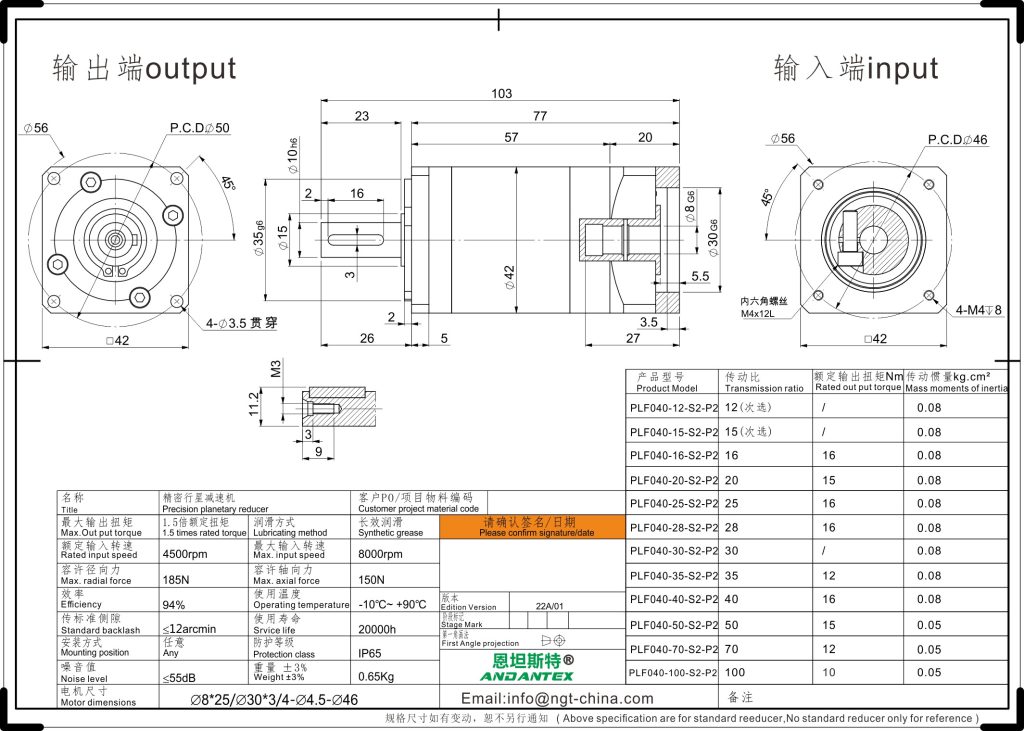

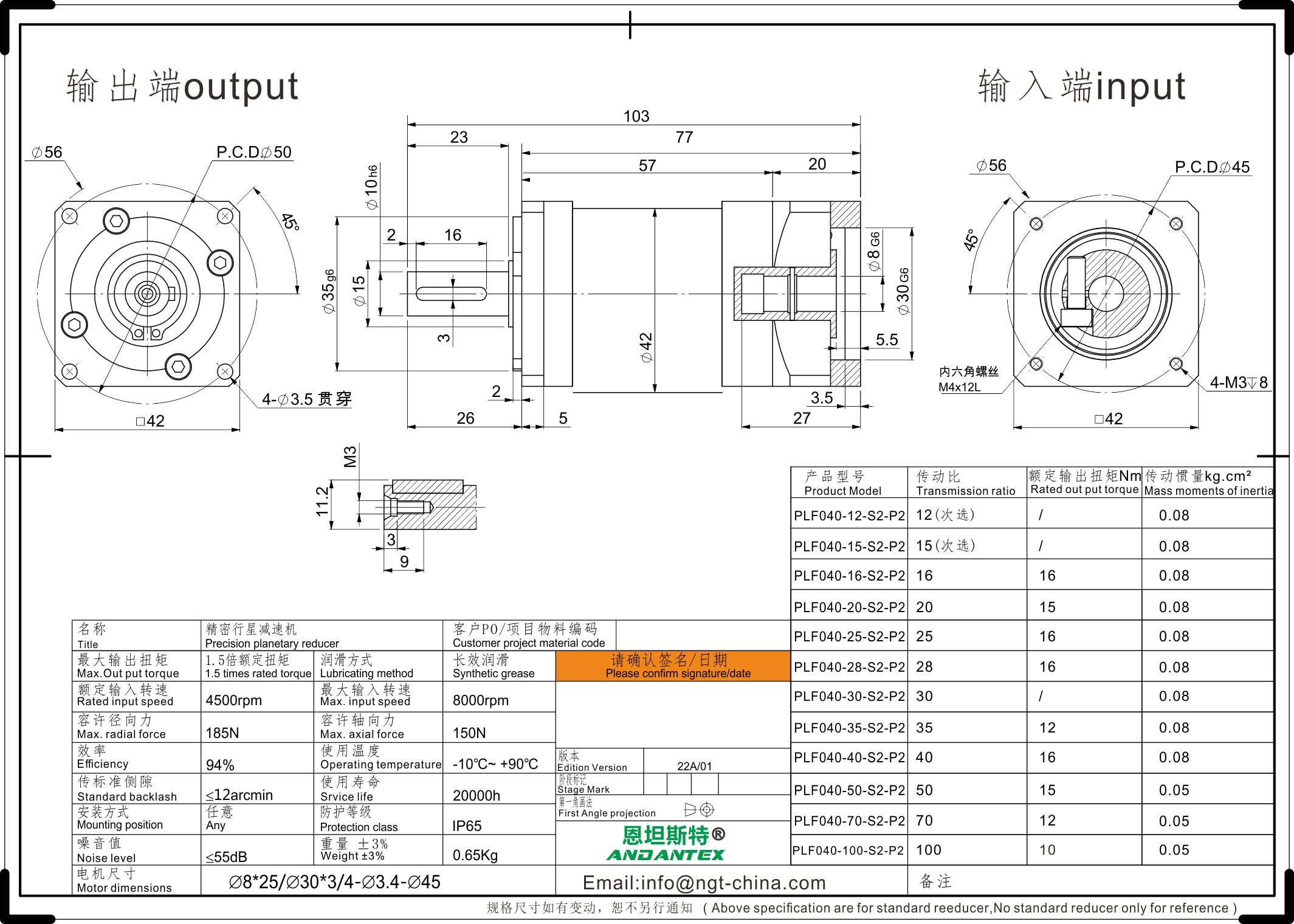

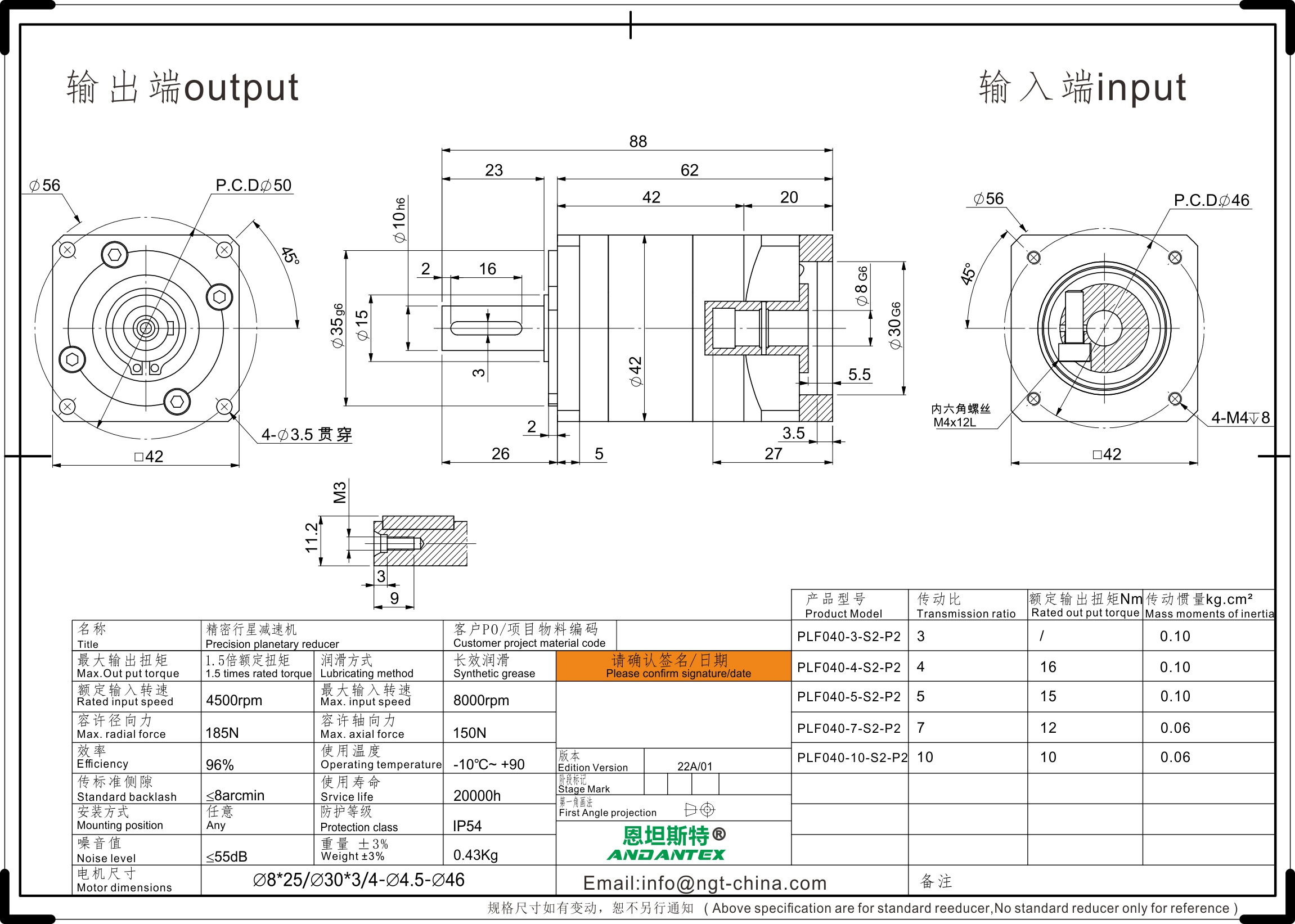

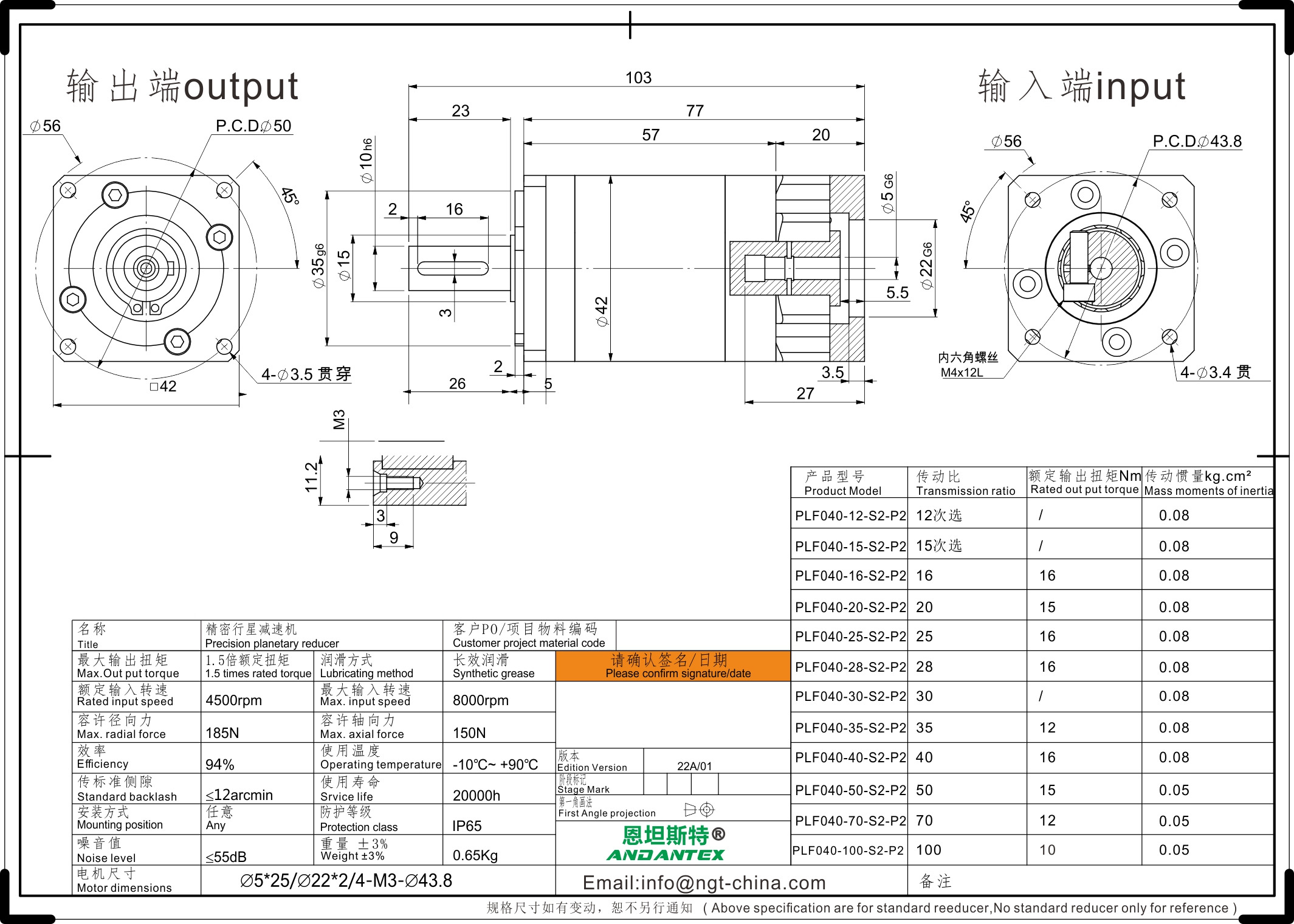

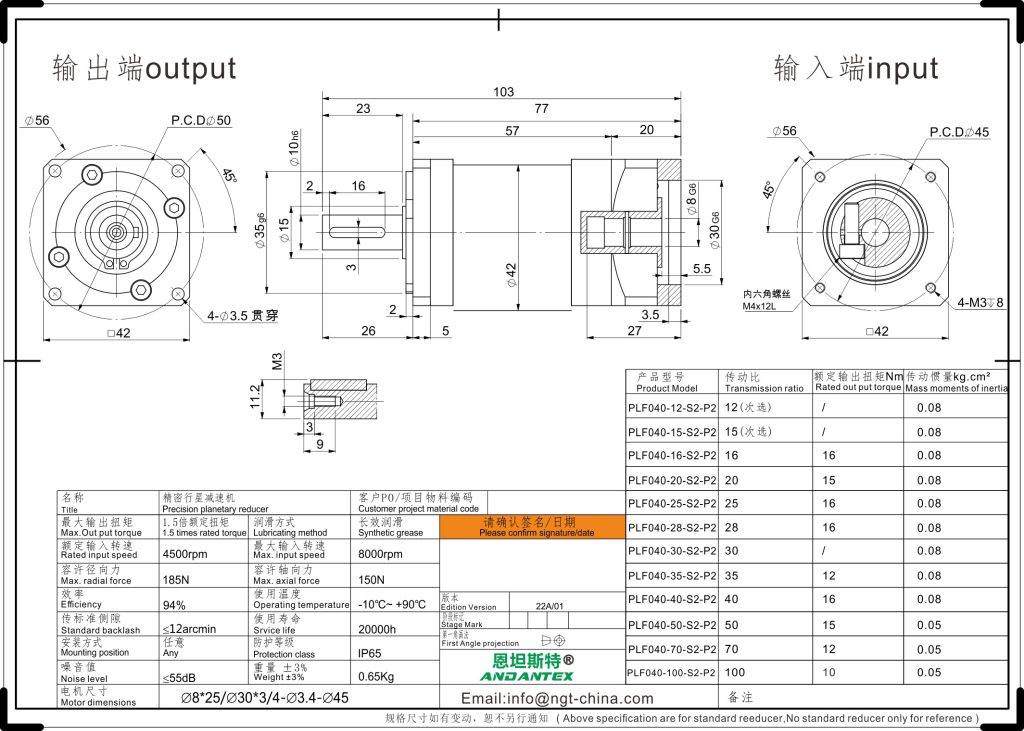

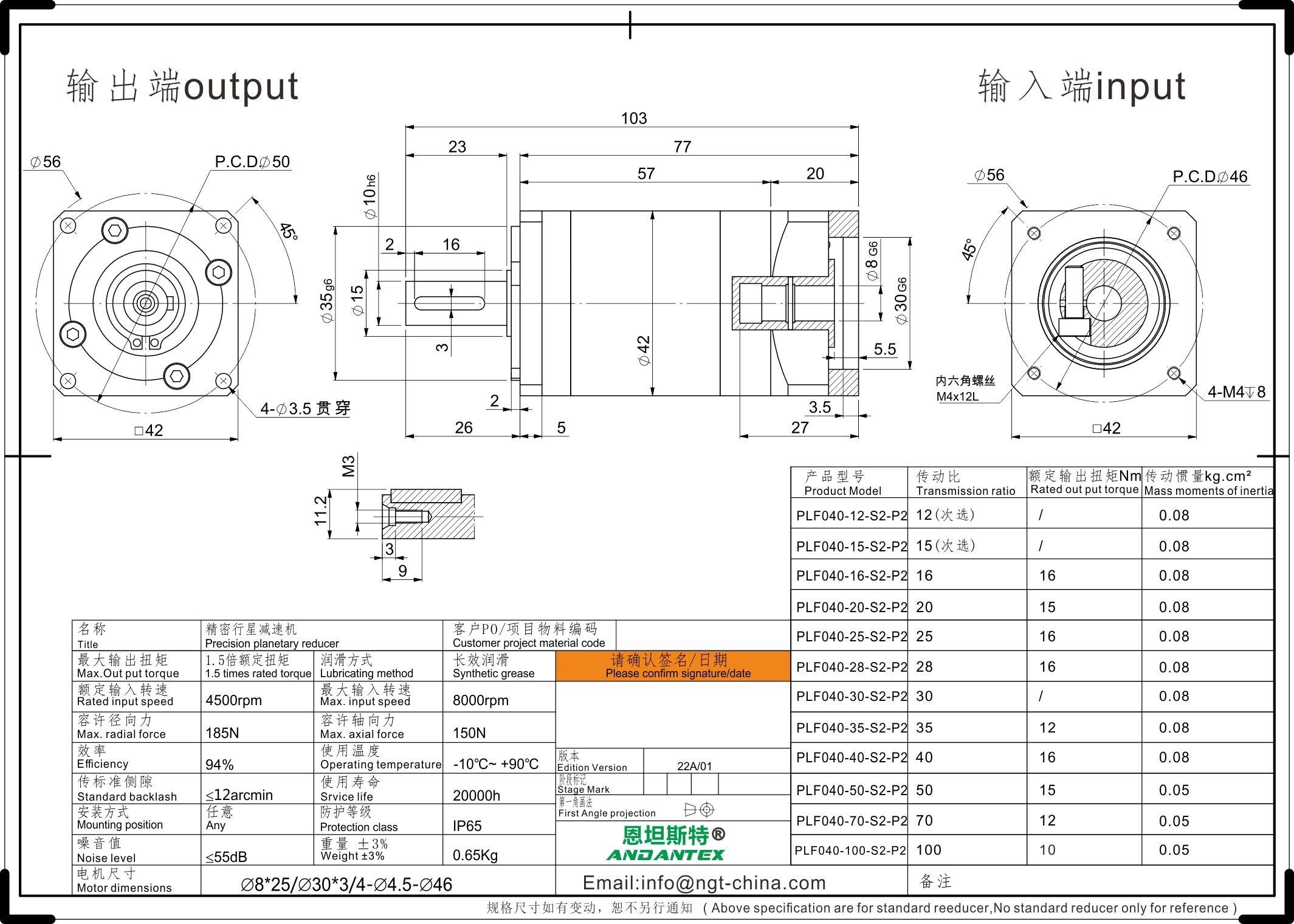

PLF040 2D / 3D 工程资料
每份文件对应具体型号、接口和减速级数；同一配置下的2D与STEP按后台关联成组展示。
- 16
- 2D + 3D 文件
- 9
- 接口 / 级数组合
- 7
- 2D + 3D 齐全
- 2
- 文件待补充
2D + 3D 齐全
预览2D图纸
预览2D图纸2D + 3D 齐全
预览2D图纸
预览2D图纸2D + 3D 齐全
预览2D图纸

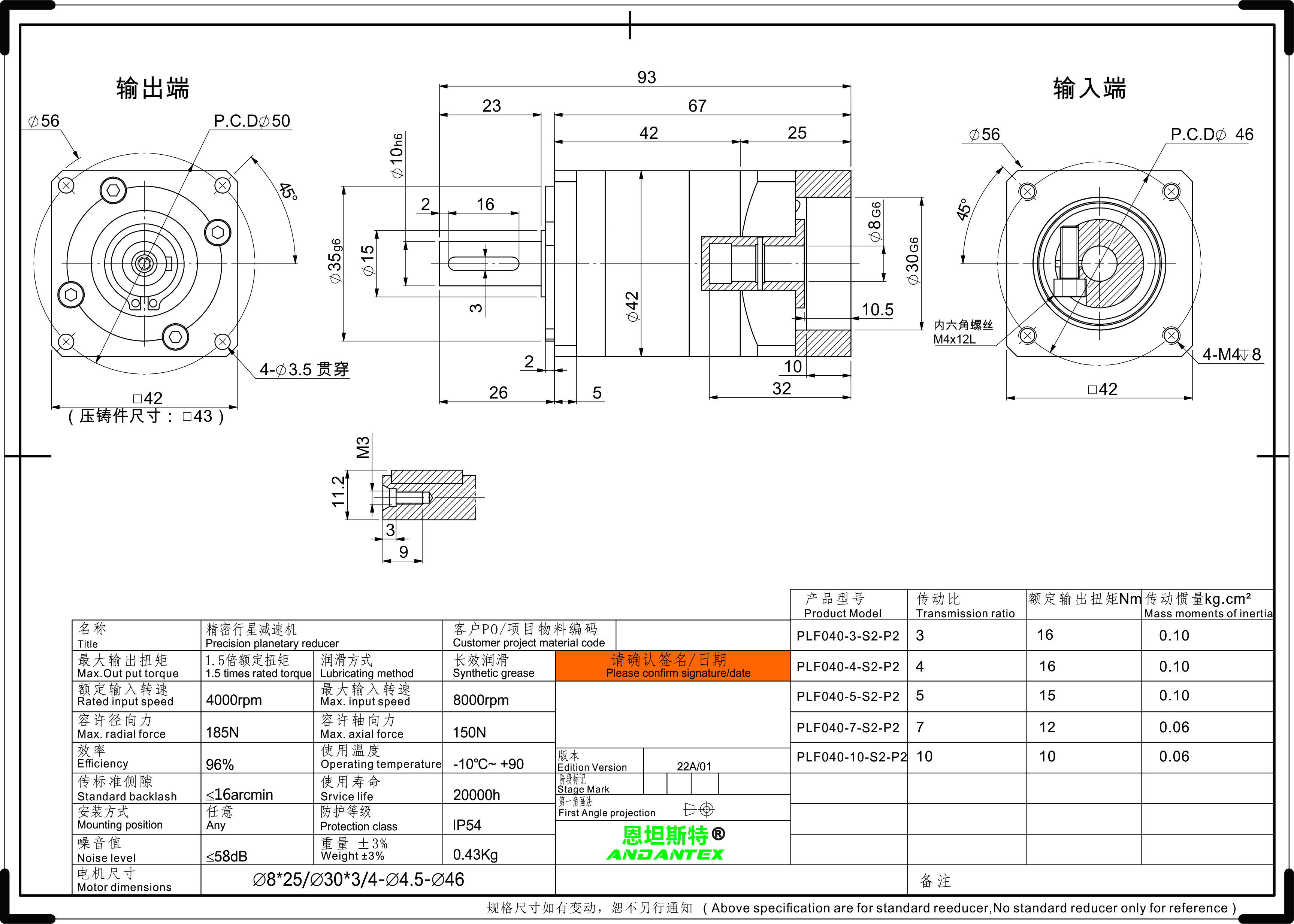

预览2D图纸8-30-46 输入轴长32 独立结构
- 轴径
- 8 mm
- 止口
- 30 mm
- 孔距 PCD
- 46 mm
- 螺纹
- 4×M4
2D + 3D 齐全
预览2D图纸
预览2D图纸5-22-43.8 标准输入接口
- 轴径
- 5 mm
- 止口
- 22 mm
- 孔距 PCD
- 43.8 mm
- 螺纹
- 4×Ø3.4通孔
2D + 3D 齐全
预览2D图纸
预览2D图纸2D + 3D 齐全
预览2D图纸
预览2D图纸文件待补充
预览2D图纸

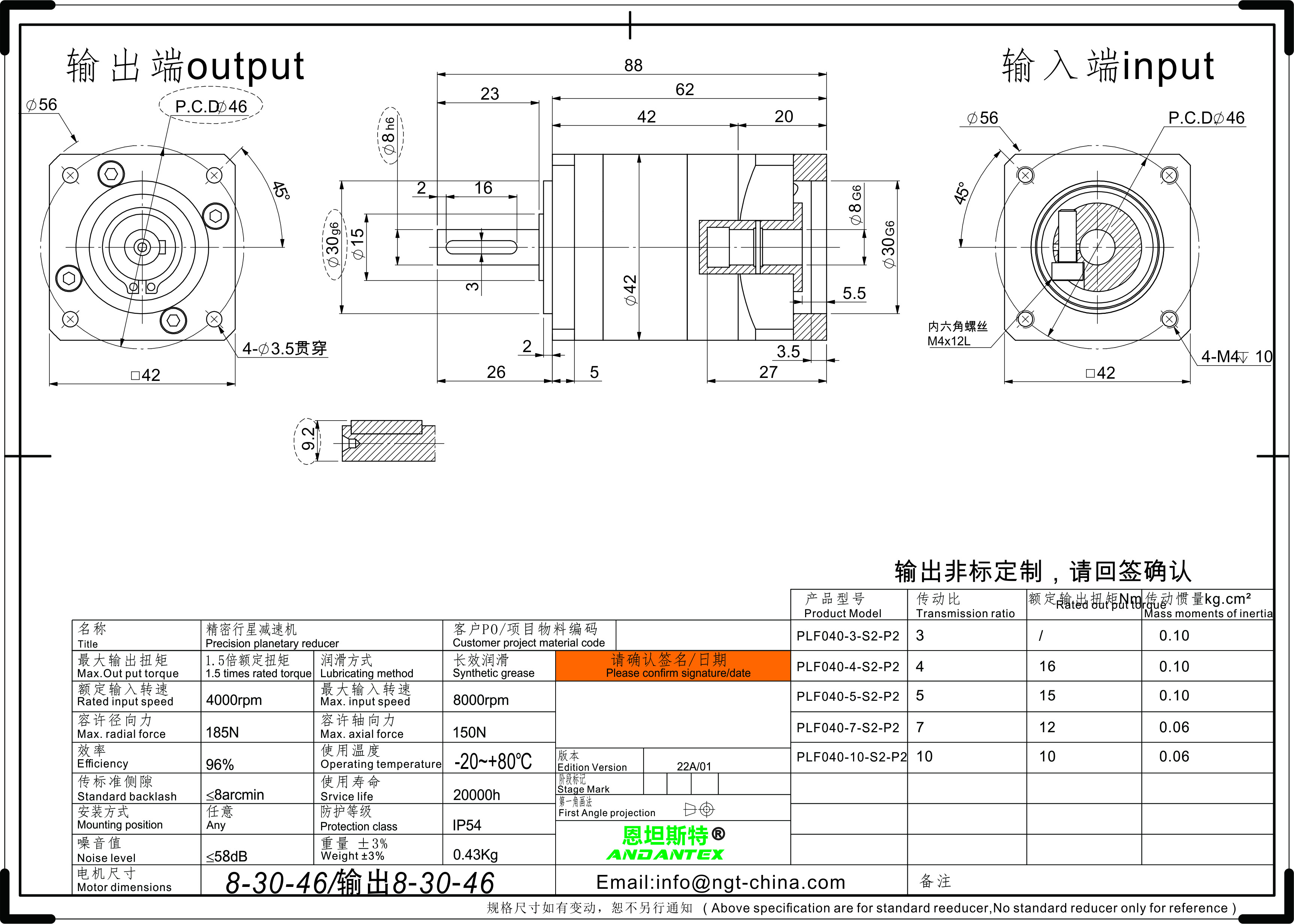

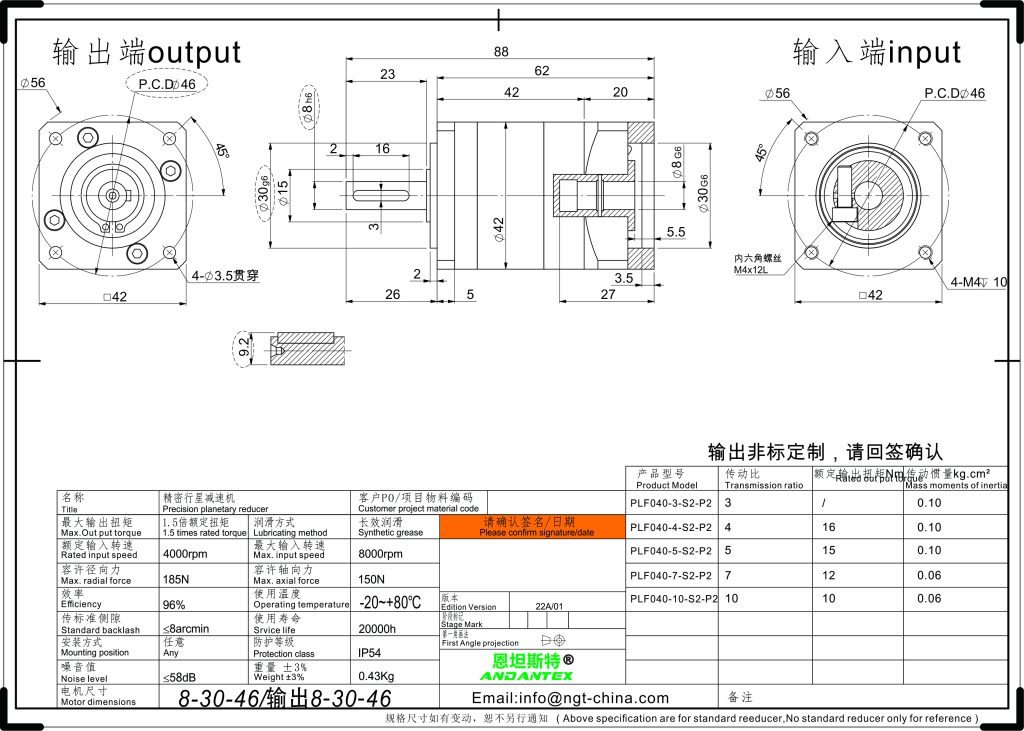

预览2D图纸8-30-46 输出 8-30-46 独立结构
- 轴径
- 8 mm
- 止口
- 30 mm
- 孔距 PCD
- 46 mm
- 螺纹
- 4×M4
输出端：轴径 8 mm · 止口 30 mm · 孔距 46 mm
JPG
下载2D图纸541.9 KB · 下载
3D模型待补充文件待补充
预览2D图纸

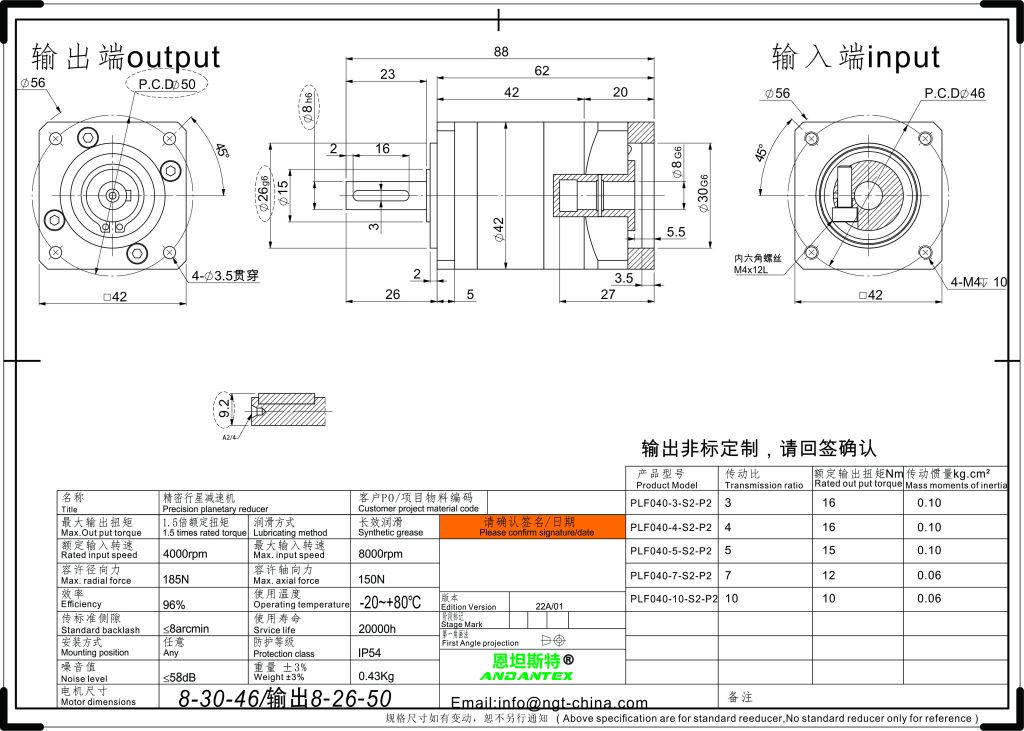

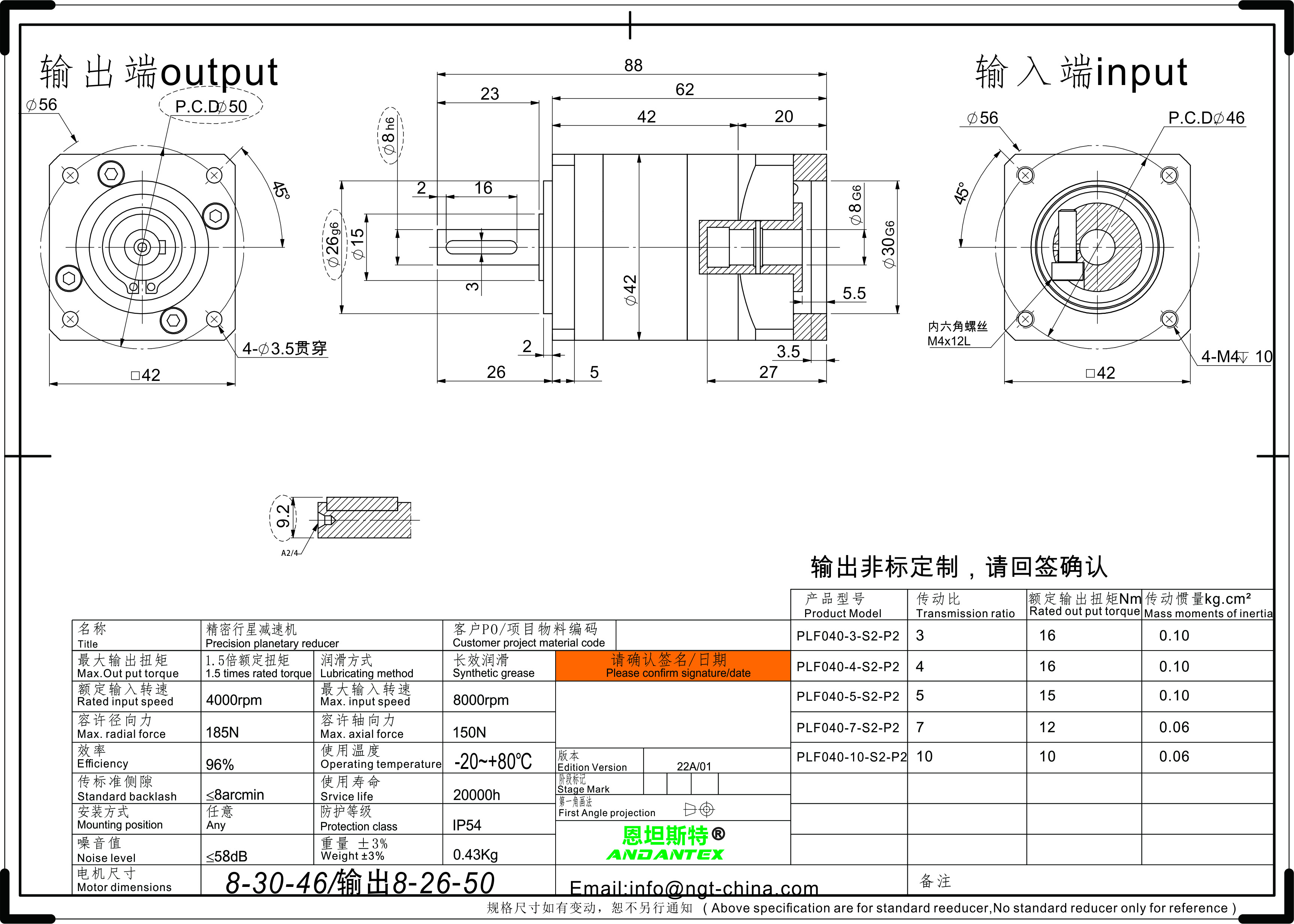

预览2D图纸8-30-46 非标输出轴8 / 凸台26 / 孔距50
- 轴径
- 8 mm
- 止口
- 30 mm
- 孔距 PCD
- 46 mm
- 螺纹
- 4×M4
输出端：轴径 8 mm · 止口 26 mm · 孔距 50 mm
JPG
下载2D图纸542.3 KB · 下载
3D模型待补充没有符合条件的工程资料
减少筛选条件，或提交完整电机型号和尺寸图。
下载前核对型号、尺寸与接口
定制输入、输出和法兰应使用各自对应的图纸与模型。
主要技术参数
PLF040方法兰直齿行星结构
传动与扭矩
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 减速比 | L1：3/4/5/7/10；L2：12/15/30/16/25/28/40/20/50/35/70/100 | — |
| 一级速比与额定输出扭矩 | 3：未提供；4：16；5：15；7：12；10：10 | Nm |
| 二级速比与额定输出扭矩 | 12/15/30：未标额定值；16/25/28/40：16；20/50：15；35/70：12；100：10 | Nm |
| 最大输出扭矩 | 额定输出扭矩的1.5倍 | — |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
减速比：按本型号上述速比/扭矩参考表列示；其中未标额定值的速比不表示可选，非标与次选范围按配置确认。
一级速比与额定输出扭矩：2023精密星减速机第三版.pdf，第22页（印刷页39–40）；具体接口以配置图纸为准
二级速比与额定输出扭矩：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准；此前依据：2023精密星减速机第三版.pdf，第22页（印刷页39–40）；具体接口以配置图纸为准
最大输出扭矩：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
精度与效率
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 标准回差 | L1：≤8；L2：≤12 | arcmin |
| 传动效率 | L1：96；L2：94 | % |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
标准回差：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
传动效率：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
转速与惯量
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 额定输入转速 | 4500 | rpm |
| 最高输入转速 | 8000 | rpm |
| 一级传动惯量 | 3/4/5：0.10；7/10：0.06 | kg·cm² |
| 二级传动惯量 | 12/15/16/20/25/28/30/35/40：0.08；50/70/100：0.05 | kg·cm² |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
额定输入转速：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
最高输入转速：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
一级传动惯量：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
二级传动惯量：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
承载与结构
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 容许径向力 | 185 | N |
| 容许轴向力 | 150 | N |
| 参考重量 | L1 0.43；L2 0.65 | kg |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
容许径向力：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
容许轴向力：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
参考重量：2023精密星减速机第三版.pdf，第22页（印刷页39–40）；具体接口以配置图纸为准
使用与维护
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 防护等级 | IP65 | — |
| 工作温度 | -10～+90 | ℃ |
| 使用寿命 | 20000 | h |
| 噪音值 | ≤55 | dB |
| 安装方式 | 任意 | — |
| 润滑方式 | 长效润滑，合成润滑脂 | — |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
防护等级：2023精密星减速机第三版.pdf，第22页（印刷页39–40）；具体接口以配置图纸为准
工作温度：2023精密星减速机第三版.pdf，第22页（印刷页39–40）；具体接口以配置图纸为准
使用寿命：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
噪音值：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
安装方式：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
润滑方式：PLF040 L1 8-30-45 标准输入接口；PLF040 L2 8-30-45 标准输入接口图纸，22A/01；仅对应上述参考配置，其他接口/非标版以各自确认图为准
不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
