参数名称	数值 / 范围	单位
减速比	L1：4, 5, 7, 10; L2：20, 25, 28, 35, 40, 50, 70, 100	—
一级速比与额定输出扭矩	待确认	Nm
二级速比与额定输出扭矩	待确认	Nm
最大输出扭矩	1.5 x 额定扭矩	—

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

一级速比与额定输出扭矩：对应配置图纸尚未核实此项，待补充。

二级速比与额定输出扭矩：对应配置图纸尚未核实此项，待补充。

精度与效率

参数名称	数值 / 范围	单位
标准回差	L1：≤3 arcmin; L2：≤5 或 ≤7 arcmin	—
传动效率	L1：95%; L2：90%	—

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

转速与惯量

参数名称	数值 / 范围	单位
额定输入转速	3000 rpm	—
最高输入转速	6000 rpm	—
一级传动惯量	待确认	kg·cm²
二级传动惯量	待确认	kg·cm²

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

一级传动惯量：对应配置图纸尚未核实此项，待补充。

二级传动惯量：对应配置图纸尚未核实此项，待补充。

承载与结构

参数名称	数值 / 范围
容许径向力	4100 N
容许轴向力	1025 N
参考重量	L1：3.4 kg; L2：4.7 kg

单位（全部行相同）：—

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

使用与维护

参数名称	数值 / 范围	单位
防护等级	IP65	—
工作温度	-10 至 +90 C	—
使用寿命	20000 h	—
噪音值	待确认	dB
安装方式	待确认	—
润滑方式	待确认	—

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

噪音值：对应配置图纸尚未核实此项，待补充。

安装方式：对应配置图纸尚未核实此项，待补充。

润滑方式：对应配置图纸尚未核实此项，待补充。

配置差异与补充

参数名称	数值 / 范围
参考型号	PLX090-40-S2-P0
额定输出扭矩	80-125 Nm
输入接口	14-73-98.4; 19-70-90; 19-80-100
输出结构	盘式法兰输出行星减速机

单位（全部行相同）：—

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。

PLX090 典型应用与选型

查看行业应用

可结合包装、搬运、检测、丝杆、同步带及齿轮齿条等传动机构的负载、输出转速和安装空间评估；需额外核对轴向、径向载荷及惯量。

选型核对要点

按实际机构计算负载、惯量、转速、速比和工作制；额定工况与瞬时峰值分别校核。接口逐项核对轴径、轴长、键槽、止口、PCD及螺孔，不能只按电机功率认定兼容。

技术文章

选型常见问题

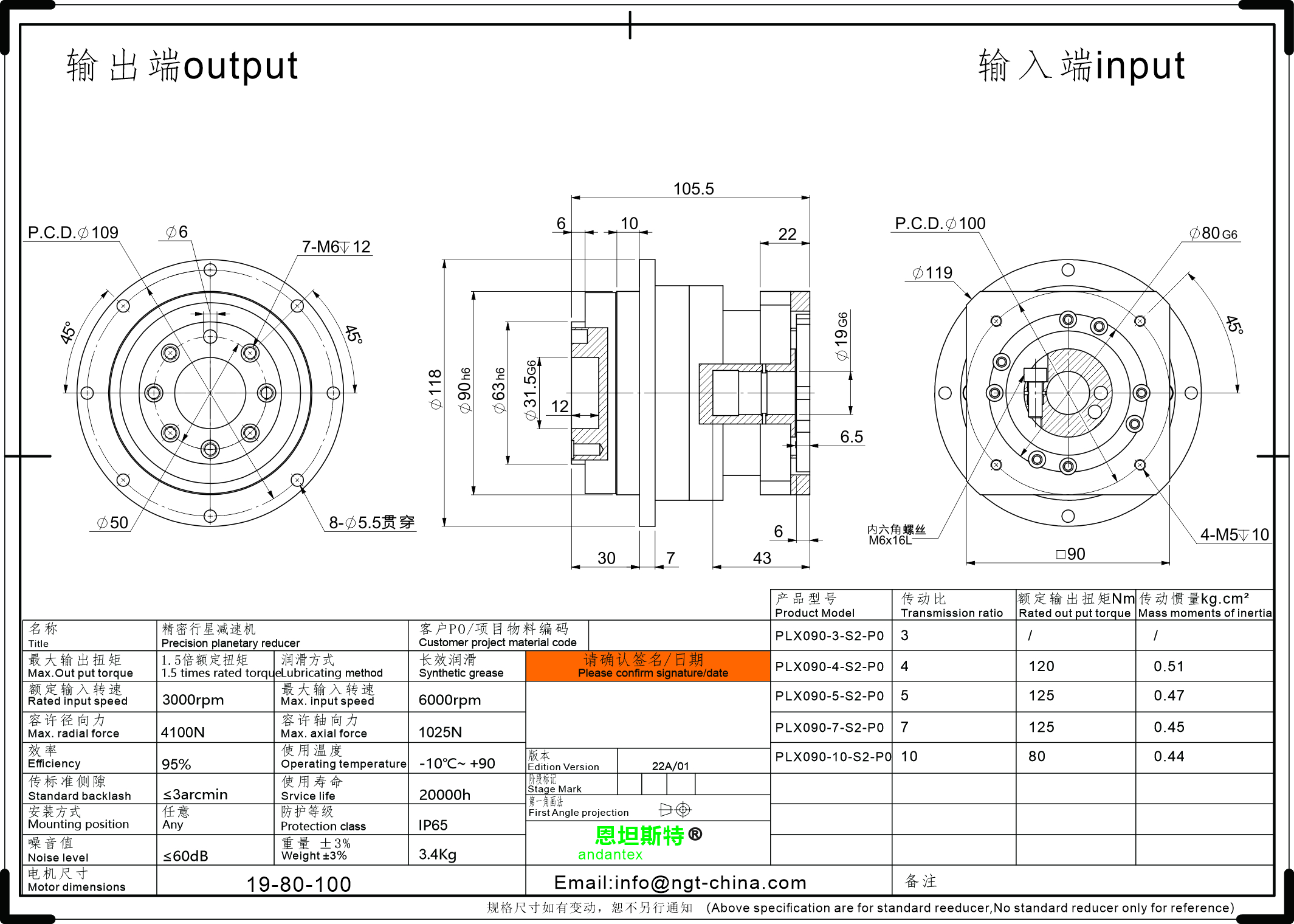

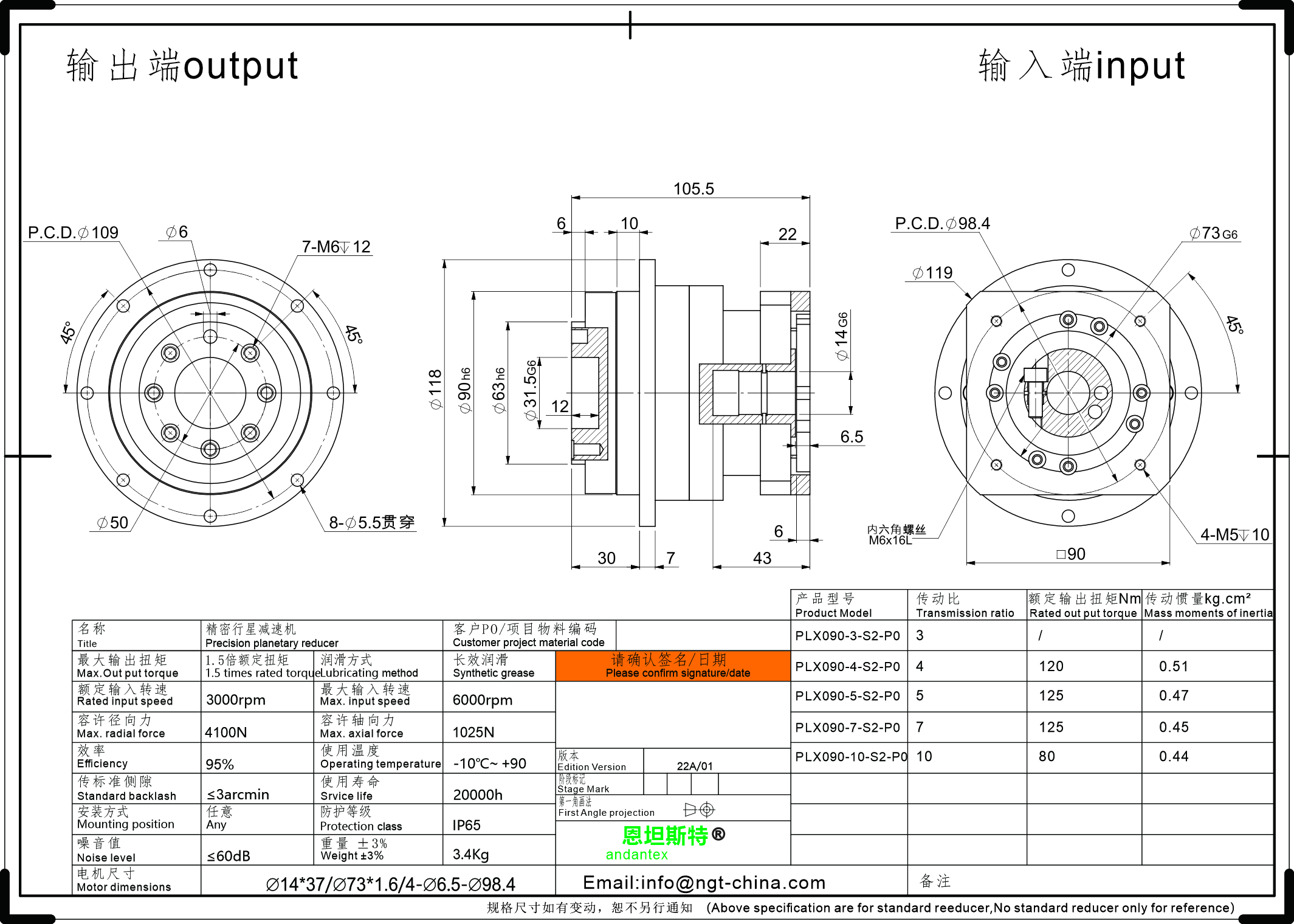

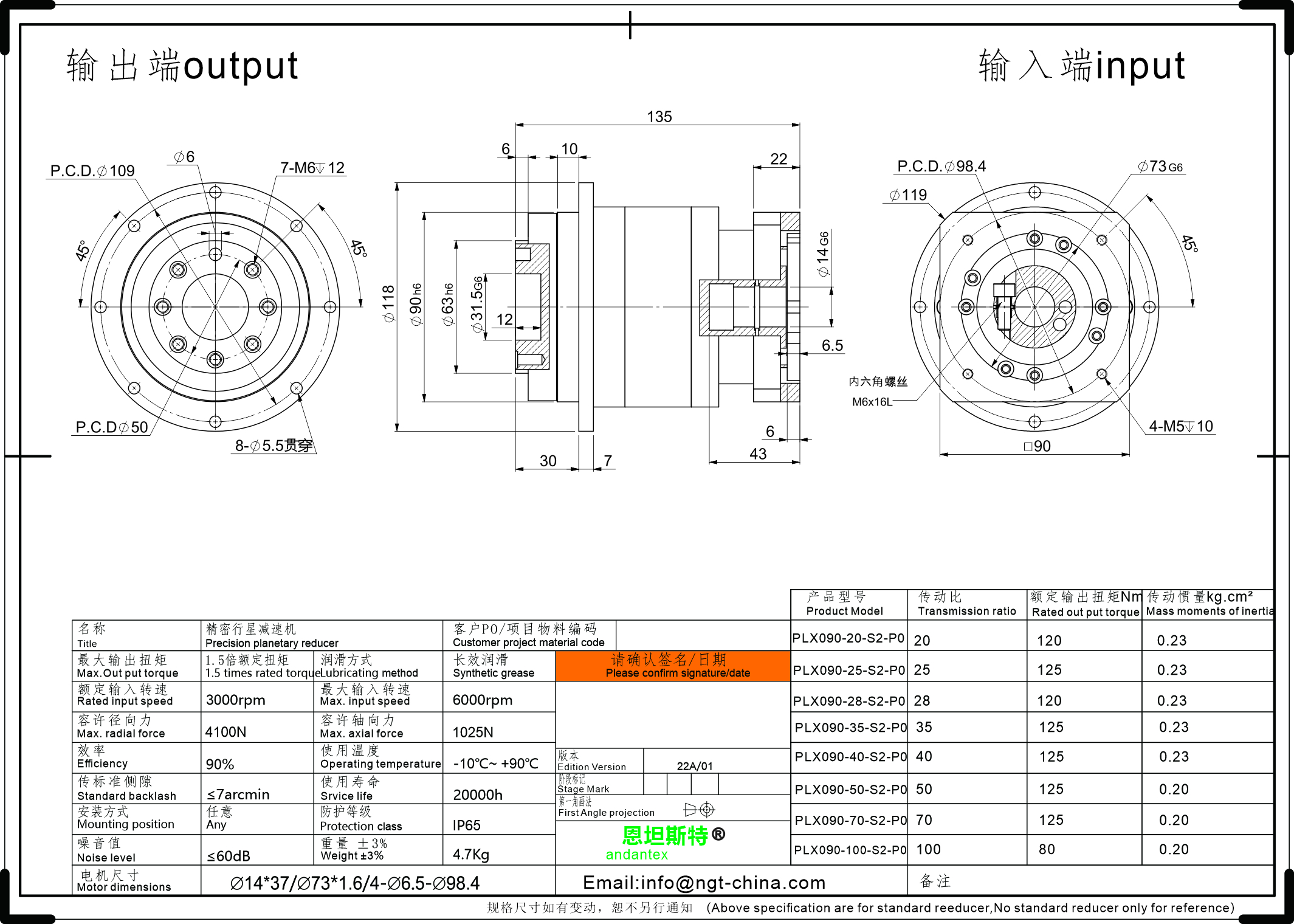

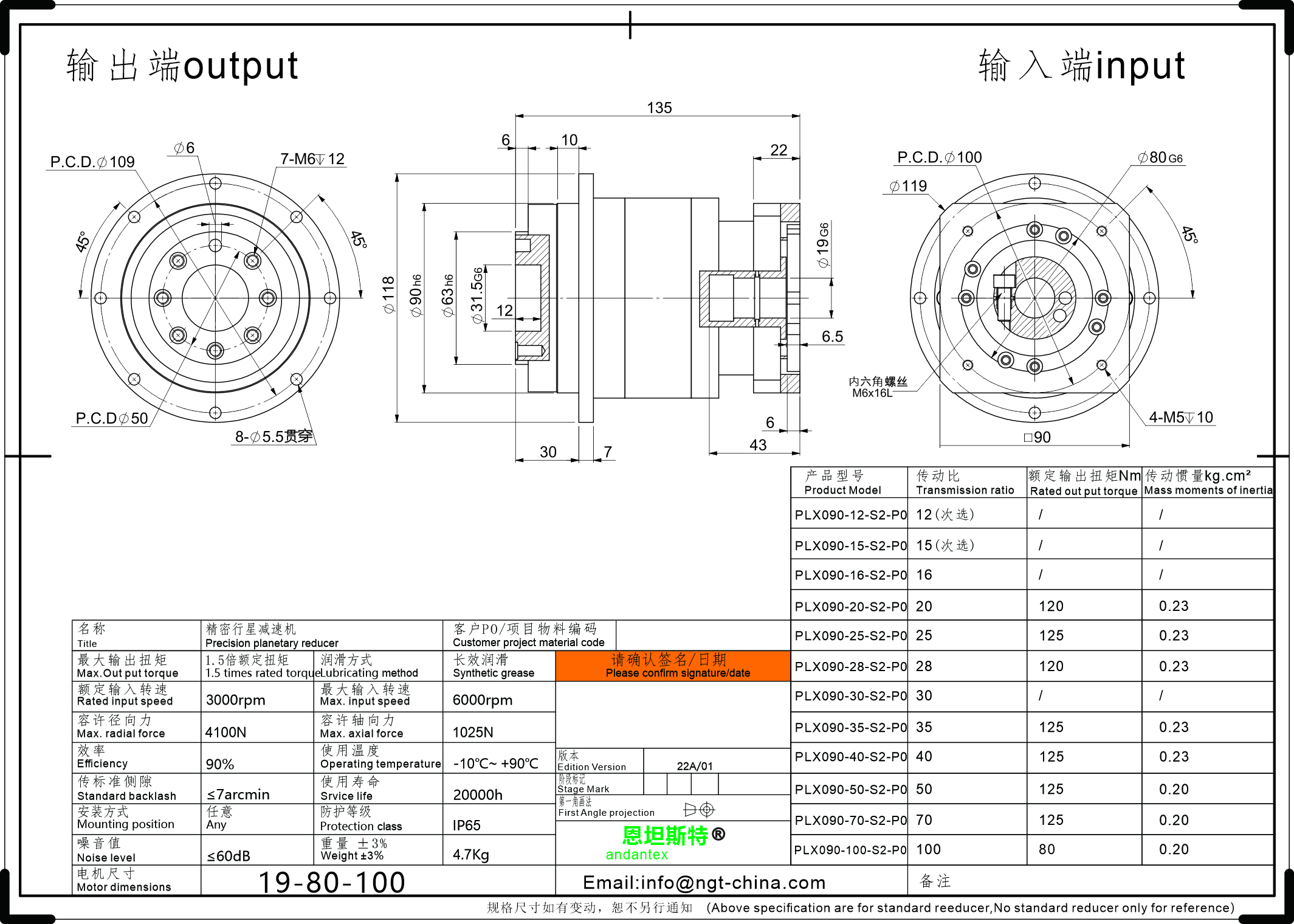

PLX090怎样选择图纸和三维模型？

按本页配置名称、结构、级数与接口选择对应资料。缺少的文件显示待提供，不用其他型号或级数的模型代替。L2 14-73-98.4图回差≤7arcmin，其他图示≤5arcmin；19-80-100图纸M5而STEP标M6，三维暂缓。

PLX090的同系列参数是否相同？

同系列使用一致的参数分类和顺序；具体数值、接口、精度、负载与温度按各型号及配置原图分别核对。

PLX090询价需要提供哪些条件？

请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与设备用途。根据实际工况核对额定扭矩、峰值、惯量及安装条件。

减速机选型询价，需要准备哪些资料？

提供电机图纸、设备用途、负载、输出转速、节拍、数量及安装要求。

查看完整解答

通用S孔径图纸可以直接配用任意孔径STEP吗？

具体STEP只适用于已经确认的实际孔径与接口版本。

查看完整解答

为什么有些配置只有二维图，没有STEP下载？

原始来源可能缺少模型，或图模版本存在差异；提供已确认的实际文件。

查看完整解答

L1、L2和减速比应该怎样核对？

级数与减速比分开确认，速比和扭矩采用具体型号、配置的对应资料。

查看完整解答

查减速机电机接口时，需要提供哪些尺寸？

提供轴径、轴长、键槽、止口、安装孔距、孔数和螺纹，并附原厂尺寸图。

查看完整解答

电机功率相同，就能直接连接同一款减速机吗？

不能仅凭功率判断适配，还需核对工况和完整安装接口。

查看完整解答

需要报价或选型确认？

询价请附电机及装配图、速比、数量、工作节拍与交付要求。定制接口、交期及物流按具体项目确认。

生成选型询价单

PLX090盘式法兰输出行星减速机
