2D + 3D 齐全
预览2D图纸

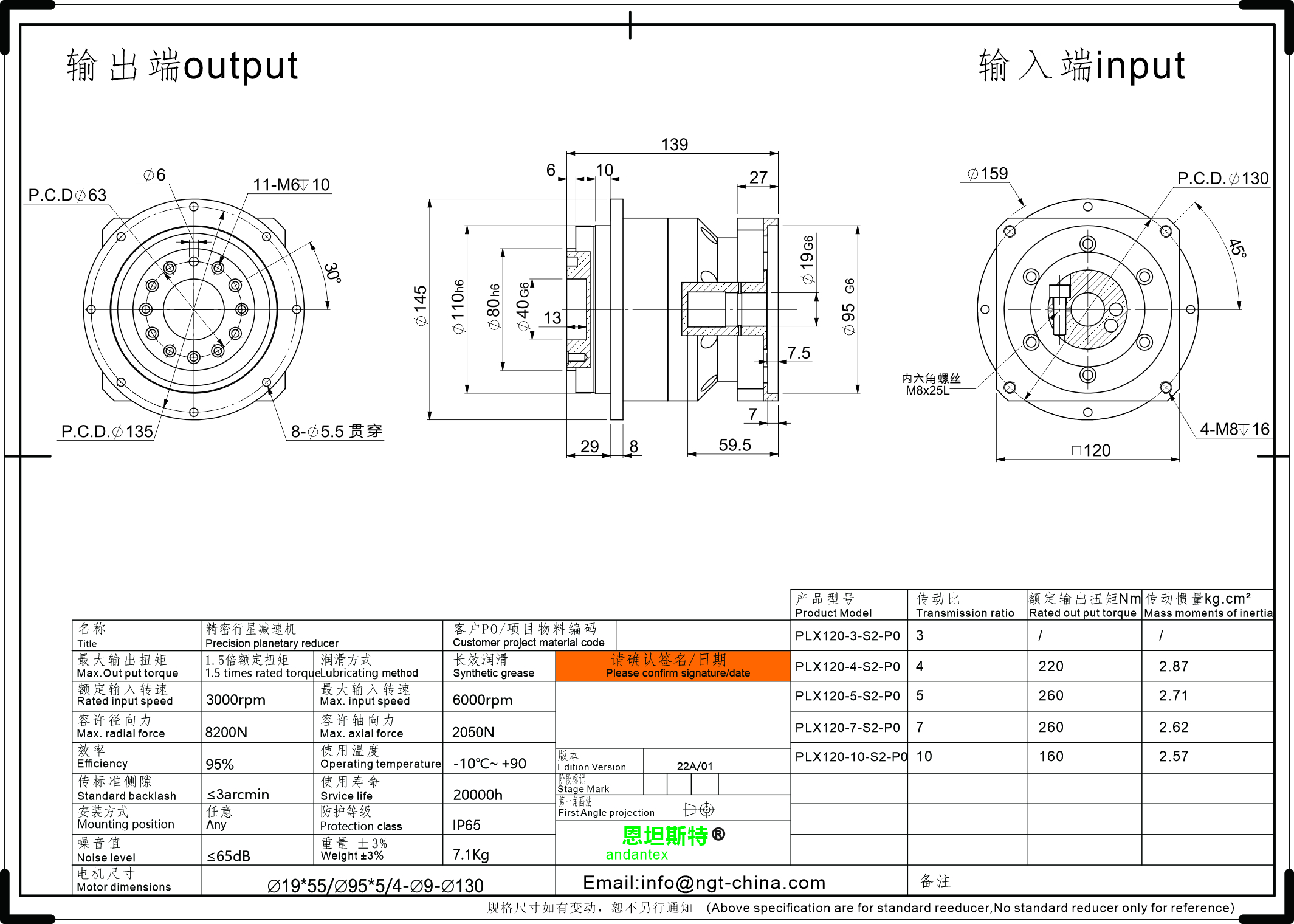

预览2D图纸L1-19-95-130
- 轴径
- 19 mm
- 止口
- 95 mm
- 孔距 PCD
- 130 mm
- 螺纹
- 4 x M8, depth 16 mm
ANDANTEX PRODUCT
恩坦斯特 ANDANTEX PLX120属于盘式法兰输出行星减速机，可用于自动化传动、安装空间规划及电机连接方案评估。先核对实际负载、工作节拍、速比、精度与安装空间，再按本页各配置选择工程图纸。
L2 19-70-90承载3100/1250N，其他公开图示8200/2050N。已取消24-110-145非标版，保留标准版。
工程资料按型号、结构、级数与接口分别关联。二维尺寸图保留原图内容，三维文件保持源文件几何；资料未提供的额定值留空，须以所选配置及确认的订货图为准。
可返回PLX 盘式法兰输出减速机比较已上传型号，或使用电机接口匹配工具逐项核对输入轴径、止口及孔距。
- PLX120
- 产品型号
- PLX 盘式法兰输出减速机
- 产品系列
- L1：4, 5, 7, 10; L2：20, 25, 28, 35, 40, 50, 70, 100
- 减速比
- 4：220；5：260；7：260；10：160 Nm
- 一级额定输出扭矩
- L1：≤3 arcmin; L2：≤5 arcmin
- 标准回差
- 8200 N；L2 19-70-90：3100 N
- 容许径向力
- 6000 rpm
- 最高输入转速
- L1：95%; L2：90%
- 传动效率
PLX120 2D / 3D 工程资料
每份文件对应具体型号、接口和减速级数；同一配置下的2D与STEP按后台关联成组展示。
- 14
- 2D + 3D 文件
- 7
- 接口 / 级数组合
- 7
- 2D + 3D 齐全
- 0
- 文件待补充
2D + 3D 齐全
预览2D图纸

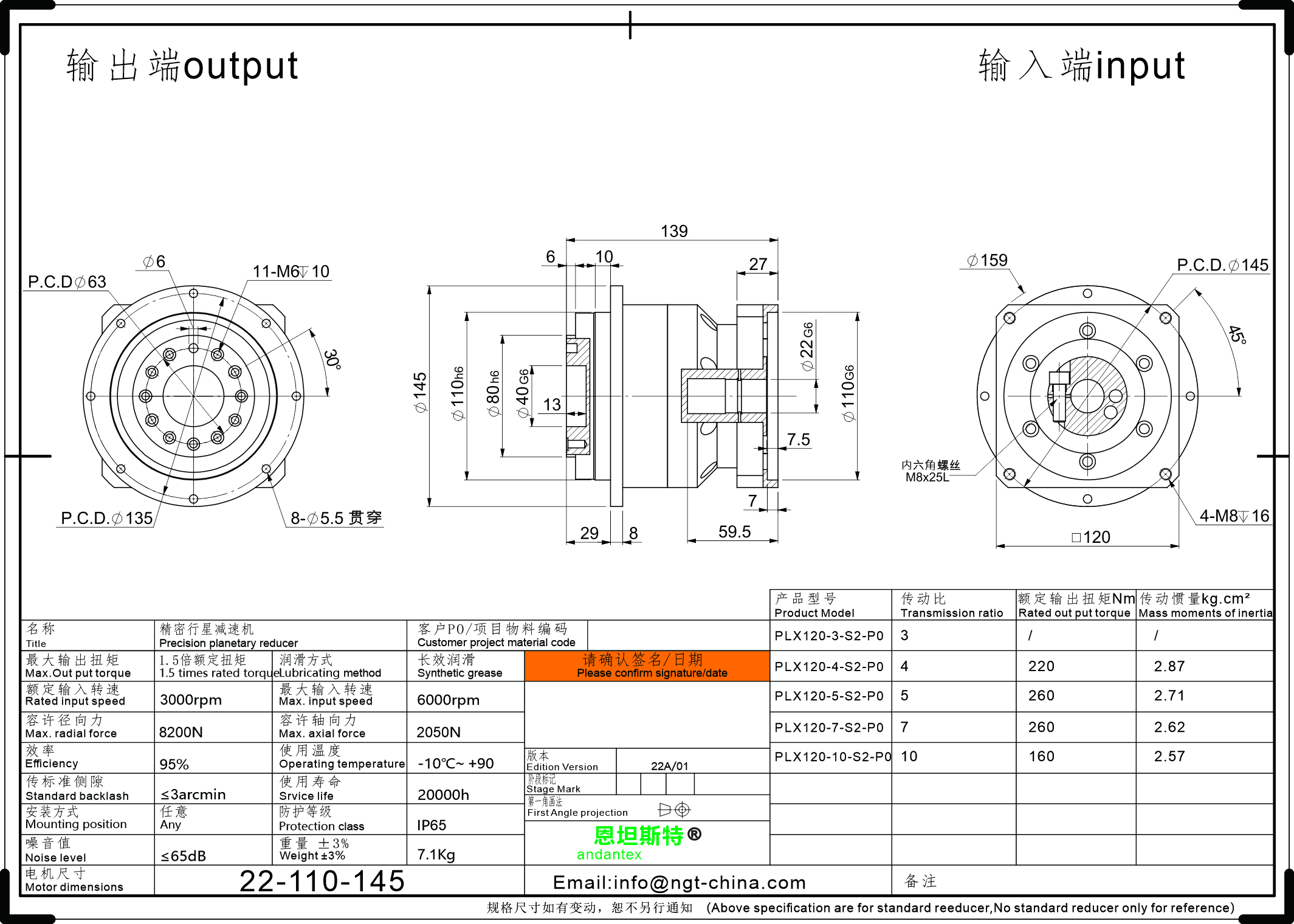

预览2D图纸L1-22-110-145
- 轴径
- 22 mm
- 止口
- 110 mm
- 孔距 PCD
- 145 mm
- 螺纹
- 4 x M8, depth 16 mm
2D + 3D 齐全
预览2D图纸

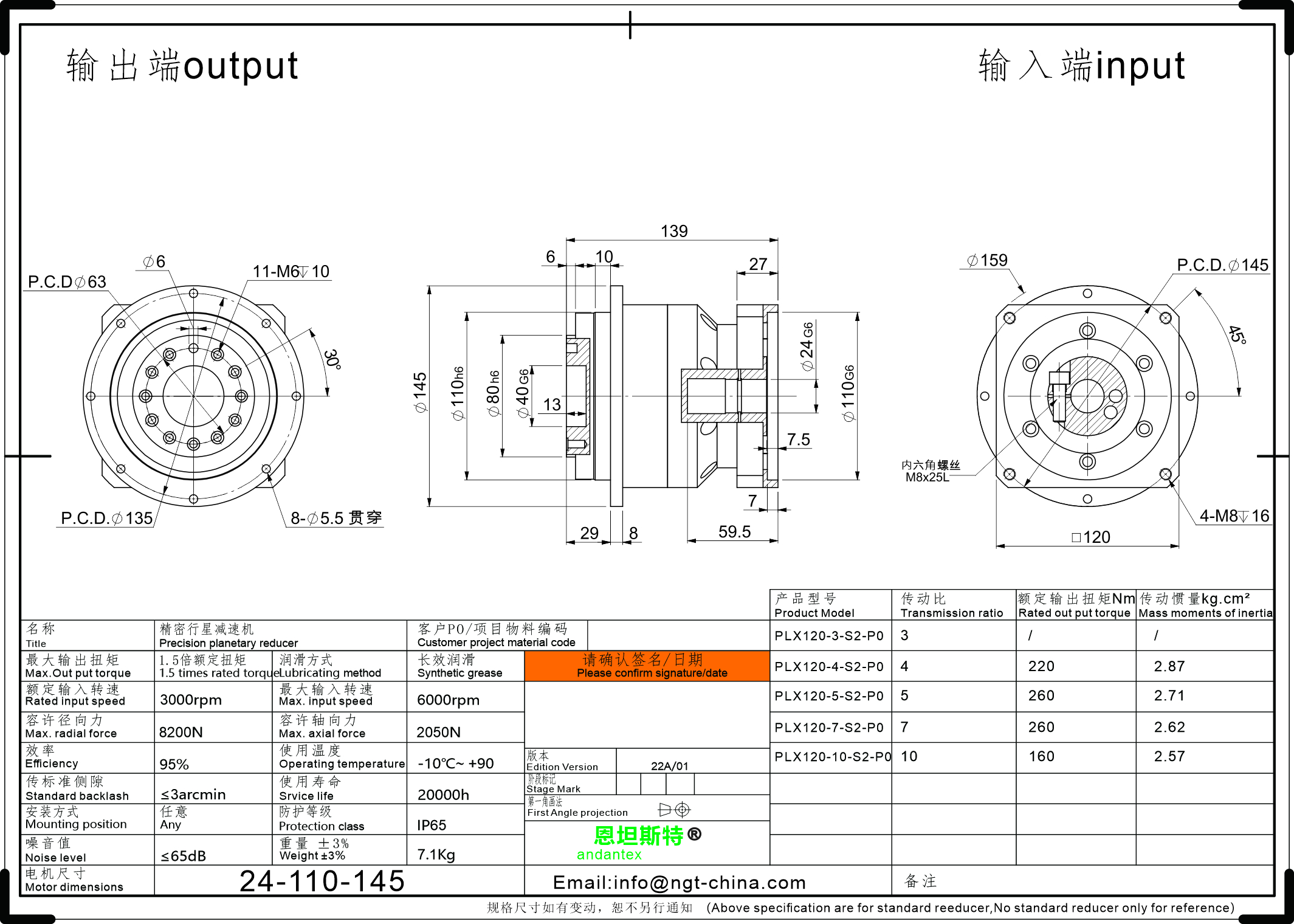

预览2D图纸L1-24-110-145
- 轴径
- 24 mm
- 止口
- 110 mm
- 孔距 PCD
- 145 mm
- 螺纹
- 4 x M8, depth 16 mm
2D + 3D 齐全
预览2D图纸

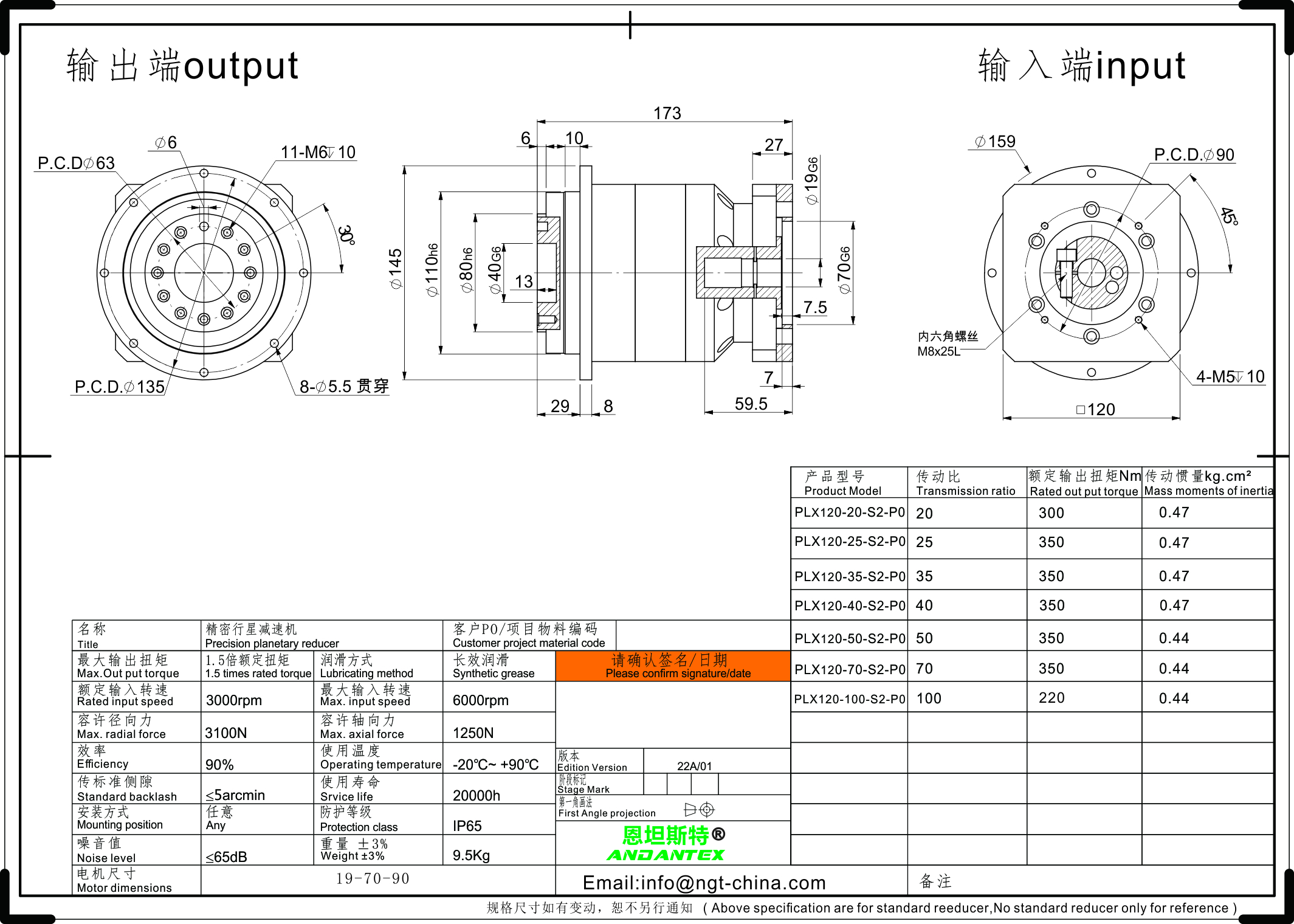

预览2D图纸L2-19-70-90
- 轴径
- 19 mm
- 止口
- 70 mm
- 孔距 PCD
- 90 mm
- 螺纹
- 4 x M5, depth 10 mm
2D + 3D 齐全
预览2D图纸

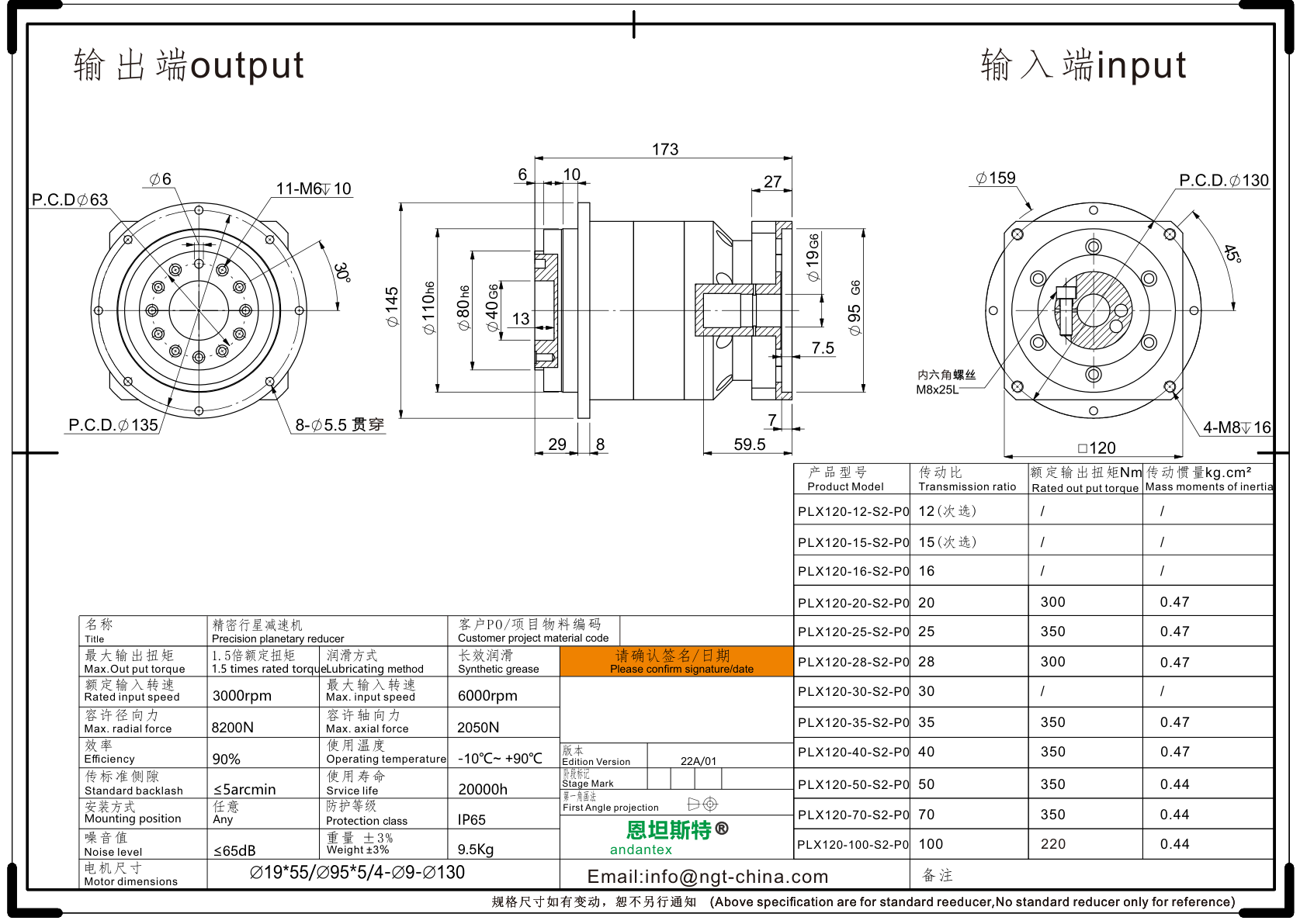

预览2D图纸L2-19-95-130
- 轴径
- 19 mm
- 止口
- 95 mm
- 孔距 PCD
- 130 mm
- 螺纹
- 4 x M8, depth 16 mm
2D + 3D 齐全
预览2D图纸

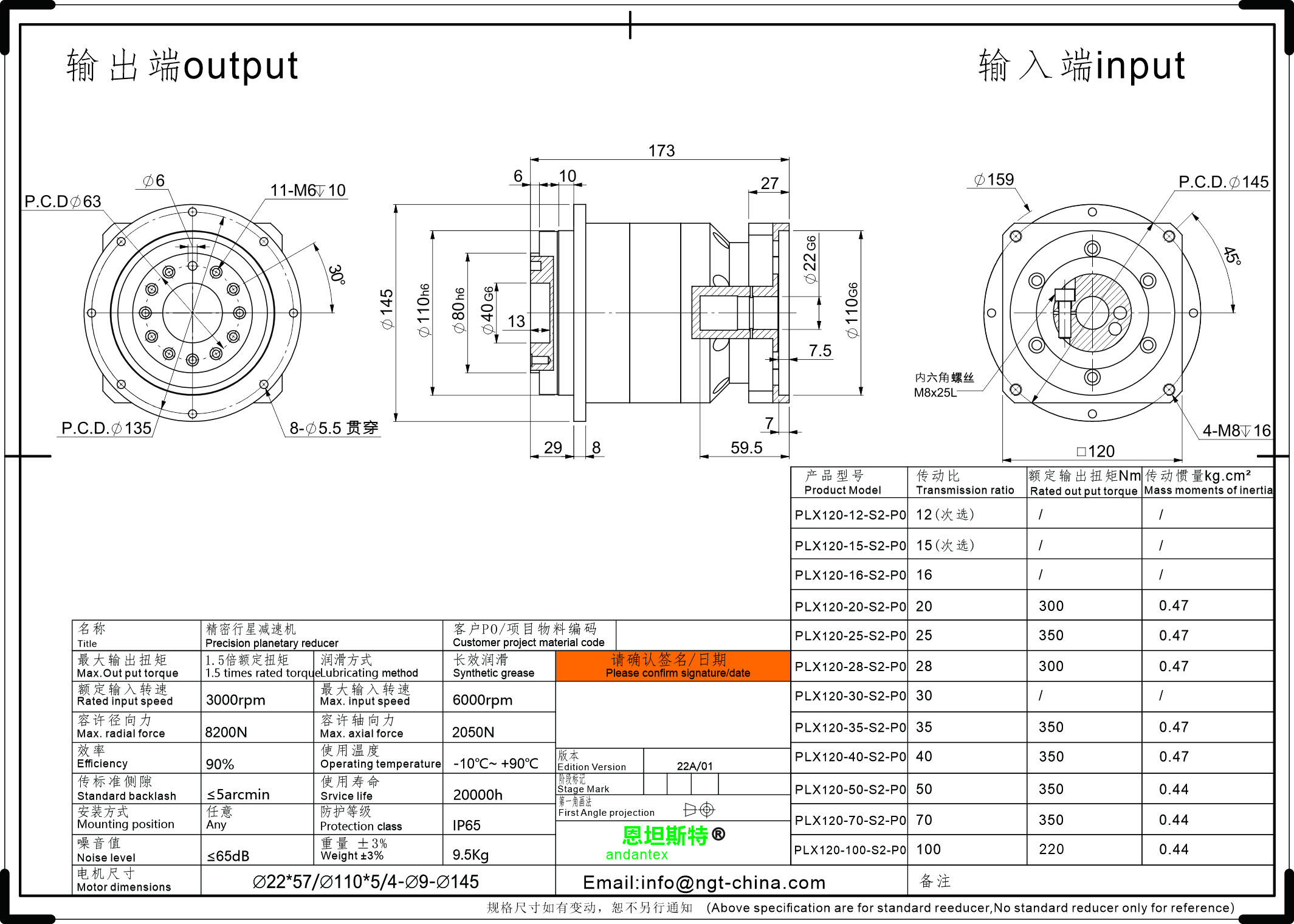

预览2D图纸L2-22-110-145
- 轴径
- 22 mm
- 止口
- 110 mm
- 孔距 PCD
- 145 mm
- 螺纹
- 4 x M8, depth 16 mm
2D + 3D 齐全
预览2D图纸

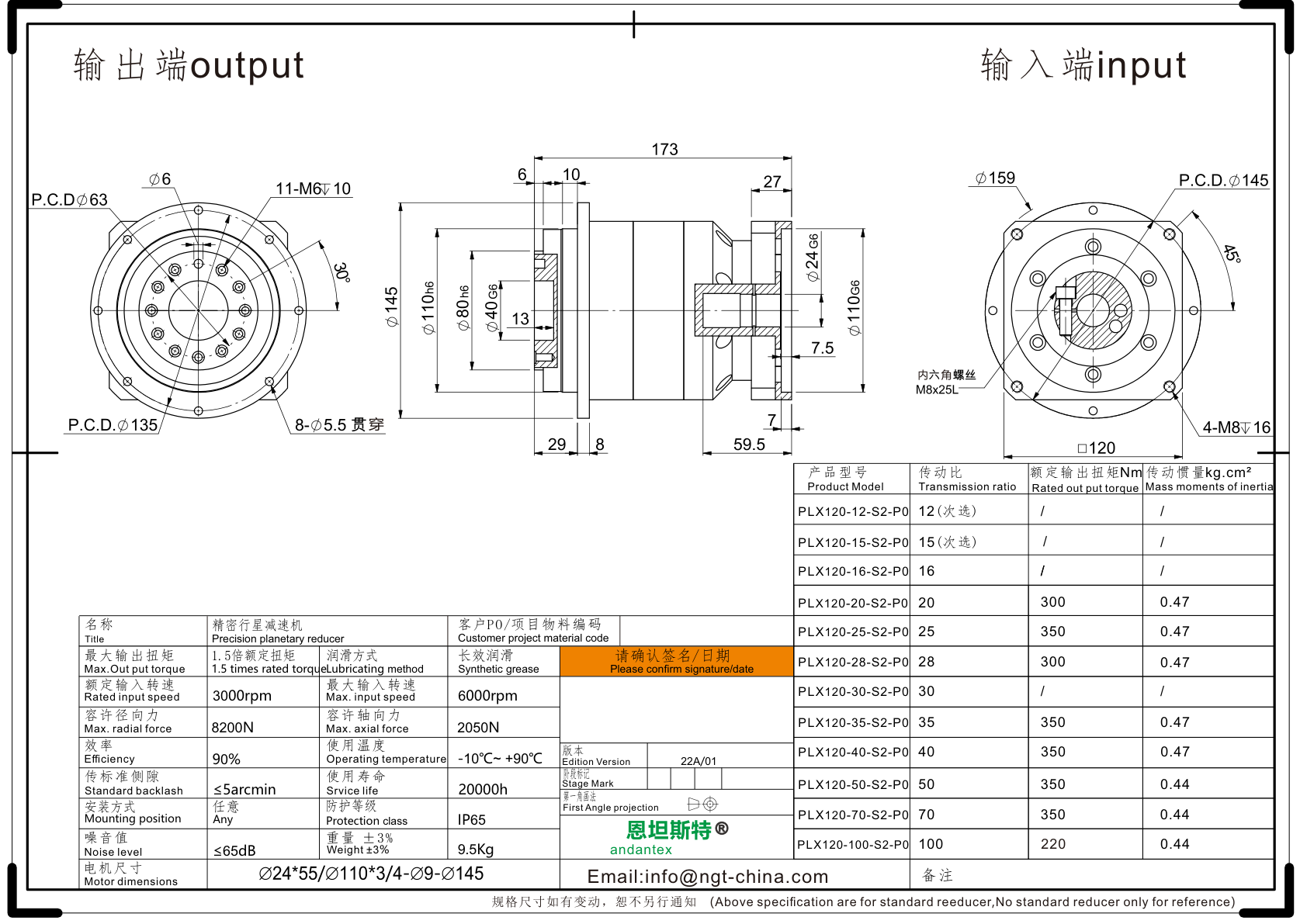

预览2D图纸L2-24-110-145
- 轴径
- 24 mm
- 止口
- 110 mm
- 孔距 PCD
- 145 mm
- 螺纹
- 4 x M8, depth 16 mm
没有符合条件的工程资料
减少筛选条件，或提交完整电机型号和尺寸图。
下载前核对型号、尺寸与接口
定制输入、输出和法兰应使用各自对应的图纸与模型。
主要技术参数
PLX120盘式法兰输出行星减速机
传动与扭矩
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 减速比 | L1：4, 5, 7, 10; L2：20, 25, 28, 35, 40, 50, 70, 100 | — |
| 一级速比与额定输出扭矩 | 4：220；5：260；7：260；10：160 | Nm |
| 二级速比与额定输出扭矩 | 20：300；25：350；28：300；35：350；40：350；50：350；70：350；100：220 | Nm |
| 最大输出扭矩 | 1.5 x 额定扭矩 | — |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
一级速比与额定输出扭矩：数值格式为速比：参数值；速比3原图未给数值。
二级速比与额定输出扭矩：数值格式为速比：参数值；12、15、16、30原图未给数值。L2 19-70-90图纸未列速比28，选用该接口时须另行确认。
精度与效率
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 标准回差 | L1：≤3 arcmin; L2：≤5 arcmin | — |
| 传动效率 | L1：95%; L2：90% | — |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
转速与惯量
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 额定输入转速 | 3000 rpm | — |
| 最高输入转速 | 6000 rpm | — |
| 一级传动惯量 | 4：2.87；5：2.71；7：2.62；10：2.57 | kg·cm² |
| 二级传动惯量 | 20：0.47；25：0.47；28：0.47；35：0.47；40：0.47；50：0.44；70：0.44；100：0.44 | kg·cm² |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
一级传动惯量：数值格式为速比：参数值；速比3原图未给数值。
二级传动惯量：数值格式为速比：参数值；12、15、16、30原图未给数值。L2 19-70-90图纸未列速比28，选用该接口时须另行确认。
承载与结构
| 参数名称 | 数值 / 范围 |
|---|---|
| 容许径向力 | 8200 N；L2 19-70-90：3100 N |
| 容许轴向力 | 2050 N；L2 19-70-90：1250 N |
| 参考重量 | L1：7.1 kg; L2：9.5 kg |
单位（全部行相同）：—
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
使用与维护
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 防护等级 | IP65 | — |
| 工作温度 | -10 至 +90 ℃；L2 19-70-90：-20 至 +90 ℃ | — |
| 使用寿命 | 20000 h | — |
| 噪音值 | ≤65 | dB |
| 安装方式 | 任意 | — |
| 润滑方式 | 合成润滑脂 | — |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
配置差异与补充
| 参数名称 | 数值 / 范围 |
|---|---|
| 额定输出扭矩 | 160-350 Nm |
| 输入接口 | 19-70-90（仅L2）；19-95-130；22-110-145；24-110-145 |
| 输出结构 | 盘式法兰输出行星减速机 |
单位（全部行相同）：—
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
PLX120 典型应用与选型
可结合包装、搬运、检测、丝杆、同步带及齿轮齿条等传动机构的负载、输出转速和安装空间评估；需额外核对轴向、径向载荷及惯量。
选型核对要点
按实际机构计算负载、惯量、转速、速比和工作制；额定工况与瞬时峰值分别校核。接口逐项核对轴径、轴长、键槽、止口、PCD及螺孔，不能只按电机功率认定兼容。
技术文章
选型常见问题
PLX120怎样选择图纸和三维模型？
按本页配置名称、结构、级数与接口选择对应资料。缺少的文件显示待提供，不用其他型号或级数的模型代替。L2 19-70-90承载3100/1250N，其他公开图示8200/2050N。已取消24-110-145非标版，保留标准版。
PLX120的同系列参数是否相同？
同系列使用一致的参数分类和顺序；具体数值、接口、精度、负载与温度按各型号及配置原图分别核对。
PLX120询价需要提供哪些条件？
请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与设备用途。根据实际工况核对额定扭矩、峰值、惯量及安装条件。
