参数名称	数值 / 范围	单位
减速比	L1图示：3/4/5/7/8/10	—
一级速比与额定输出扭矩	3：40；4/5/7：45；8：40；10：30	Nm
二级速比与额定输出扭矩	待确认	Nm
最大输出扭矩	1.5倍额定扭矩	—

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

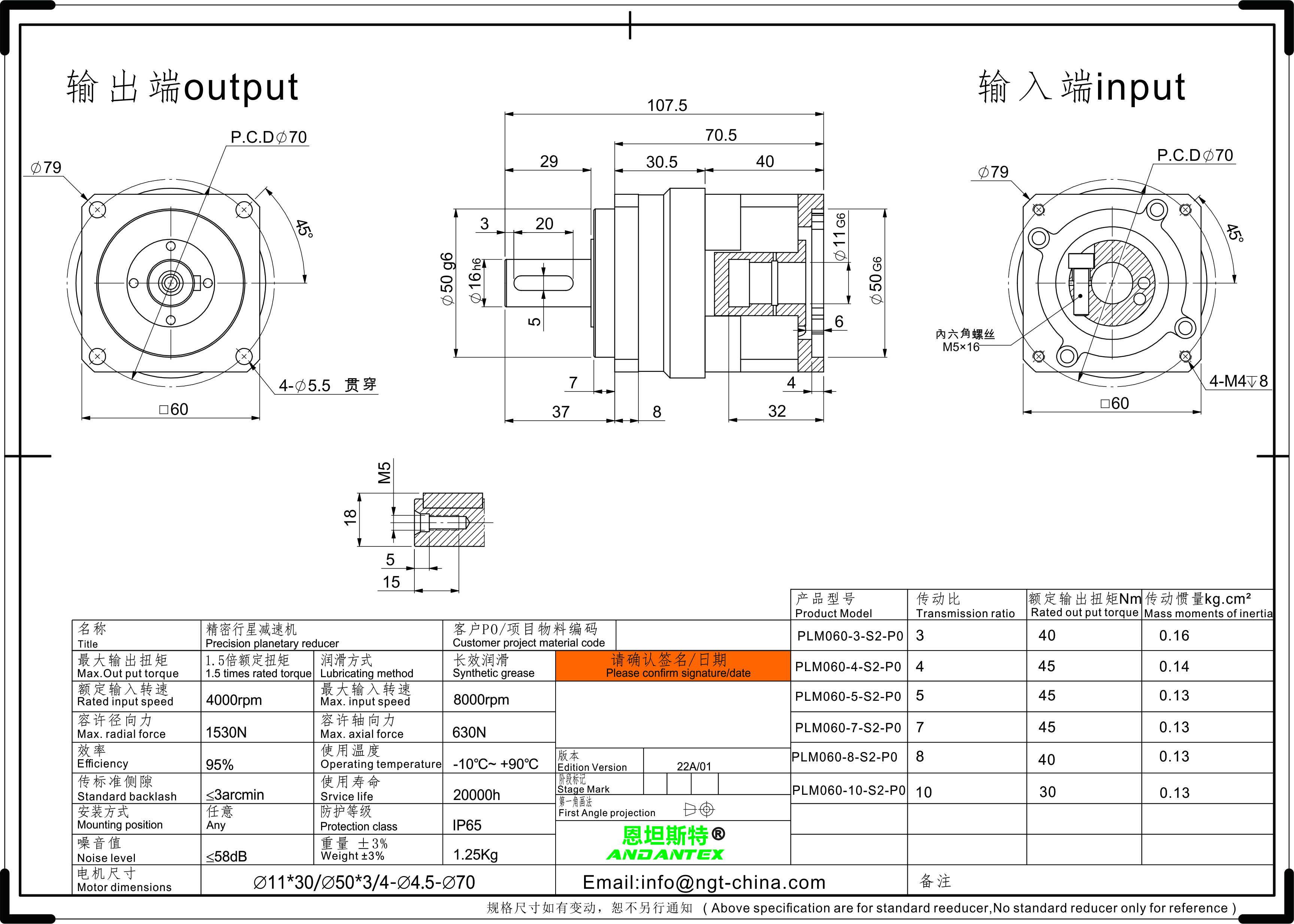

减速比：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

一级速比与额定输出扭矩：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

二级速比与额定输出扭矩：对应配置图纸尚未核实此项，待补充。

最大输出扭矩：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

精度与效率

参数名称	数值 / 范围	单位
标准回差	≤3	arcmin
传动效率	95	%

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

标准回差：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

传动效率：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

转速与惯量

参数名称	数值 / 范围	单位
额定输入转速	4000	rpm
最高输入转速	8000	rpm
一级传动惯量	3：0.16；4：0.14；5/7/8/10：0.13	kg·cm²
二级传动惯量	待确认	kg·cm²

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

额定输入转速：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

最高输入转速：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

一级传动惯量：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

二级传动惯量：对应配置图纸尚未核实此项，待补充。

承载与结构

参数名称	数值 / 范围	单位
容许径向力	1530	N
容许轴向力	630	N
参考重量	1.25（±3%）	kg

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

容许径向力：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

容许轴向力：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

参考重量：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

使用与维护

参数名称	数值 / 范围	单位
防护等级	IP65	—
工作温度	−10～+90	℃
使用寿命	20000	h
噪音值	≤58	dB
安装方式	任意	—
润滑方式	长效合成润滑脂	—

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

防护等级：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

工作温度：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

使用寿命：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

噪音值：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

安装方式：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

润滑方式：参考图：11-50-70；仅适用于该配置，其他级数及接口按各自原图。

配置差异与补充

参数名称	数值 / 范围	单位
输出结构	方法兰斜齿行星减速机	—

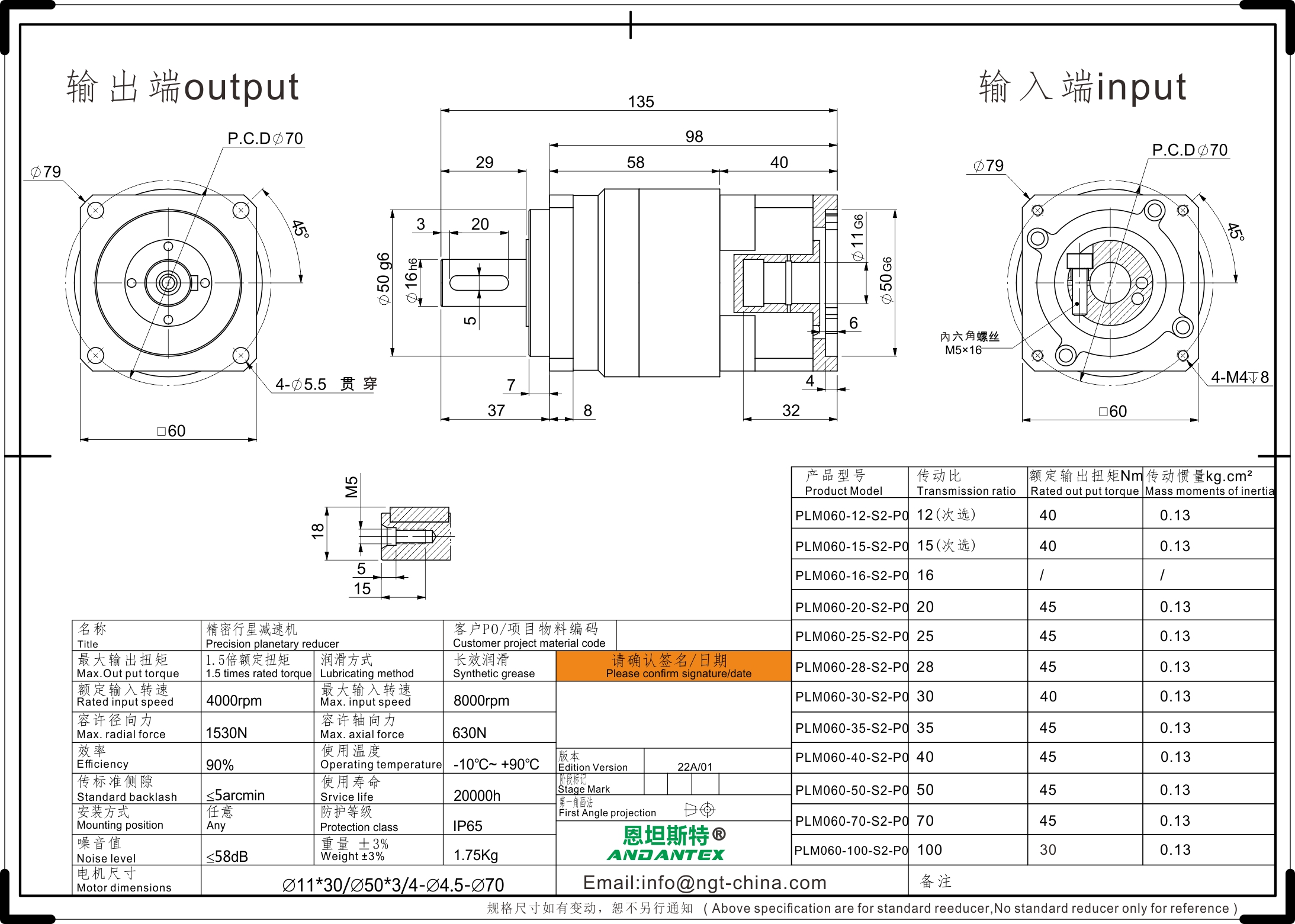

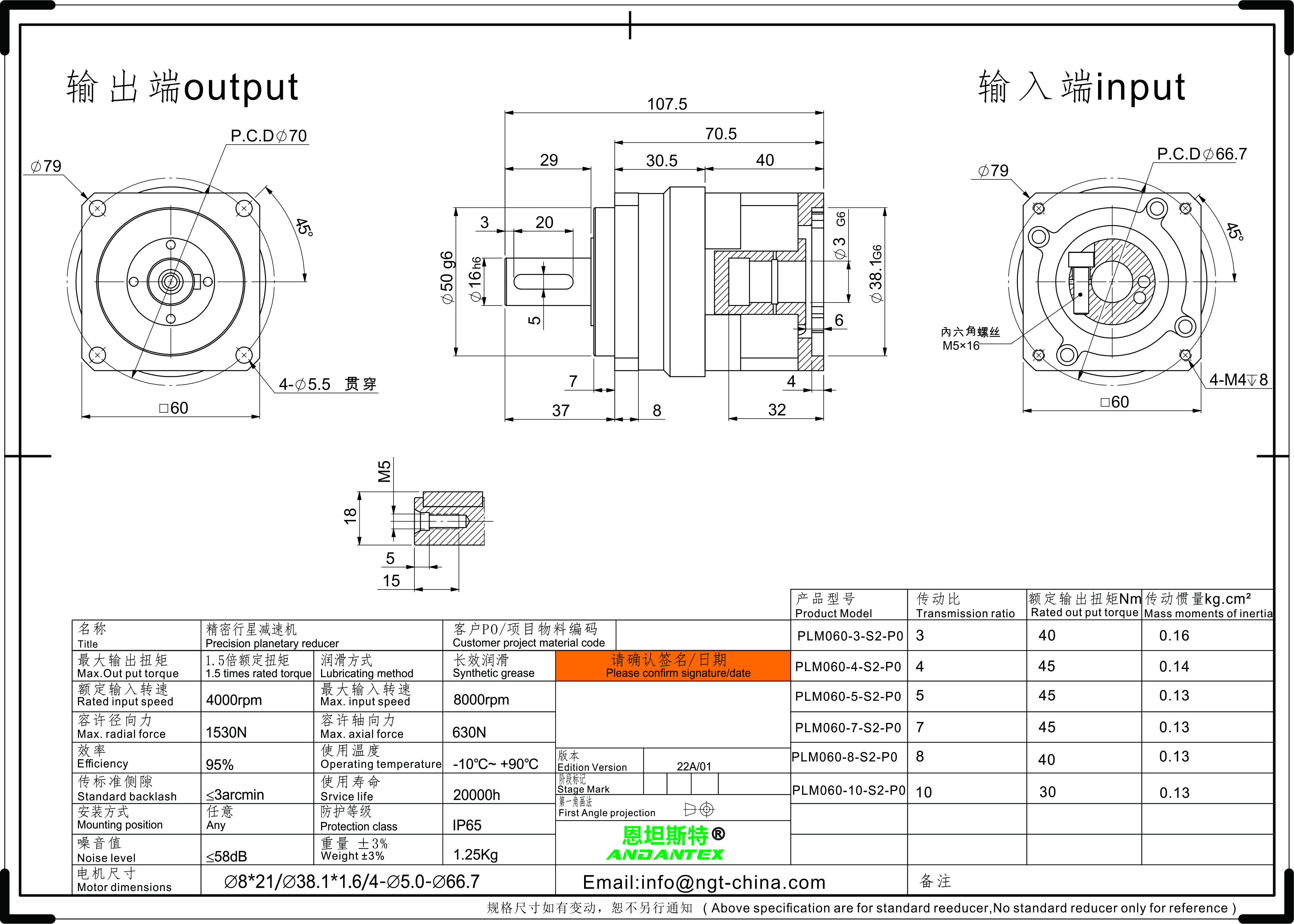

输入接口	11-50-70；14-50-70；8-38.1-66.7	mm

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

输入接口：顺序：输入轴径—止口—PCD；螺孔和轴长见各配置原图。

不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。

PLM060 典型应用与选型

查看行业应用

可结合包装、搬运、检测、丝杆、同步带及齿轮齿条等传动机构的负载、输出转速和安装空间评估；需额外核对轴向、径向载荷及惯量。

选型核对要点

按实际机构计算负载、惯量、转速、速比和工作制；额定工况与瞬时峰值分别校核。接口逐项核对轴径、轴长、键槽、止口、PCD及螺孔，不能只按电机功率认定兼容。

技术文章

选型常见问题

PLM060怎样选择图纸和三维模型？

按本页配置名称、结构、级数与接口选择对应资料。缺少的文件显示待提供，不用其他型号或级数的模型代替。参数与安装尺寸按所选配置的原始图纸核对；同系列不代表各型号、级数或接口的数值相同。

PLM060的同系列参数是否相同？

同系列使用一致的参数分类和顺序；具体数值、接口、精度、负载与温度按各型号及配置原图分别核对。

PLM060询价需要提供哪些条件？

请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与设备用途。根据实际工况核对额定扭矩、峰值、惯量及安装条件。

减速机选型询价，需要准备哪些资料？

提供电机图纸、设备用途、负载、输出转速、节拍、数量及安装要求。

查看完整解答

通用S孔径图纸可以直接配用任意孔径STEP吗？

具体STEP只适用于已经确认的实际孔径与接口版本。

查看完整解答

为什么有些配置只有二维图，没有STEP下载？

原始来源可能缺少模型，或图模版本存在差异；提供已确认的实际文件。

查看完整解答

L1、L2和减速比应该怎样核对？

级数与减速比分开确认，速比和扭矩采用具体型号、配置的对应资料。

查看完整解答

查减速机电机接口时，需要提供哪些尺寸？

提供轴径、轴长、键槽、止口、安装孔距、孔数和螺纹，并附原厂尺寸图。

查看完整解答

电机功率相同，就能直接连接同一款减速机吗？

不能仅凭功率判断适配，还需核对工况和完整安装接口。

查看完整解答

需要报价或选型确认？

询价请附电机及装配图、速比、数量、工作节拍与交付要求。定制接口、交期及物流按具体项目确认。

生成选型询价单

PLM060方法兰斜齿行星减速机
