恩坦斯特 ANDANTEX PLM120属于方法兰斜齿行星减速机，可用于自动化传动、安装空间规划及电机连接方案评估。先核对实际负载、工作节拍、速比、精度与安装空间，再按本页各配置选择工程图纸。
参数与安装尺寸按所选配置的原始图纸核对；同系列不代表各型号、级数或接口的数值相同。
工程资料按型号、结构、级数与接口分别关联。二维尺寸图保留原图内容，三维文件保持源文件几何；资料未提供的额定值留空，须以所选配置及确认的订货图为准。
可返回PLM 方法兰斜齿减速机比较已上传型号，或使用电机接口匹配工具逐项核对输入轴径、止口及孔距。
- PLM120
- 产品型号
- PLM 方法兰斜齿减速机
- 产品系列
- L1图示：3/4/5/7/8/10
- 减速比
- 3/4：165；5：230；7：220；8：200；10：175 Nm
- 一级额定输出扭矩
- ≤3 arcmin
- 标准回差
- 6700 N
- 容许径向力
- 6000 rpm
- 最高输入转速
- 95 %
- 传动效率

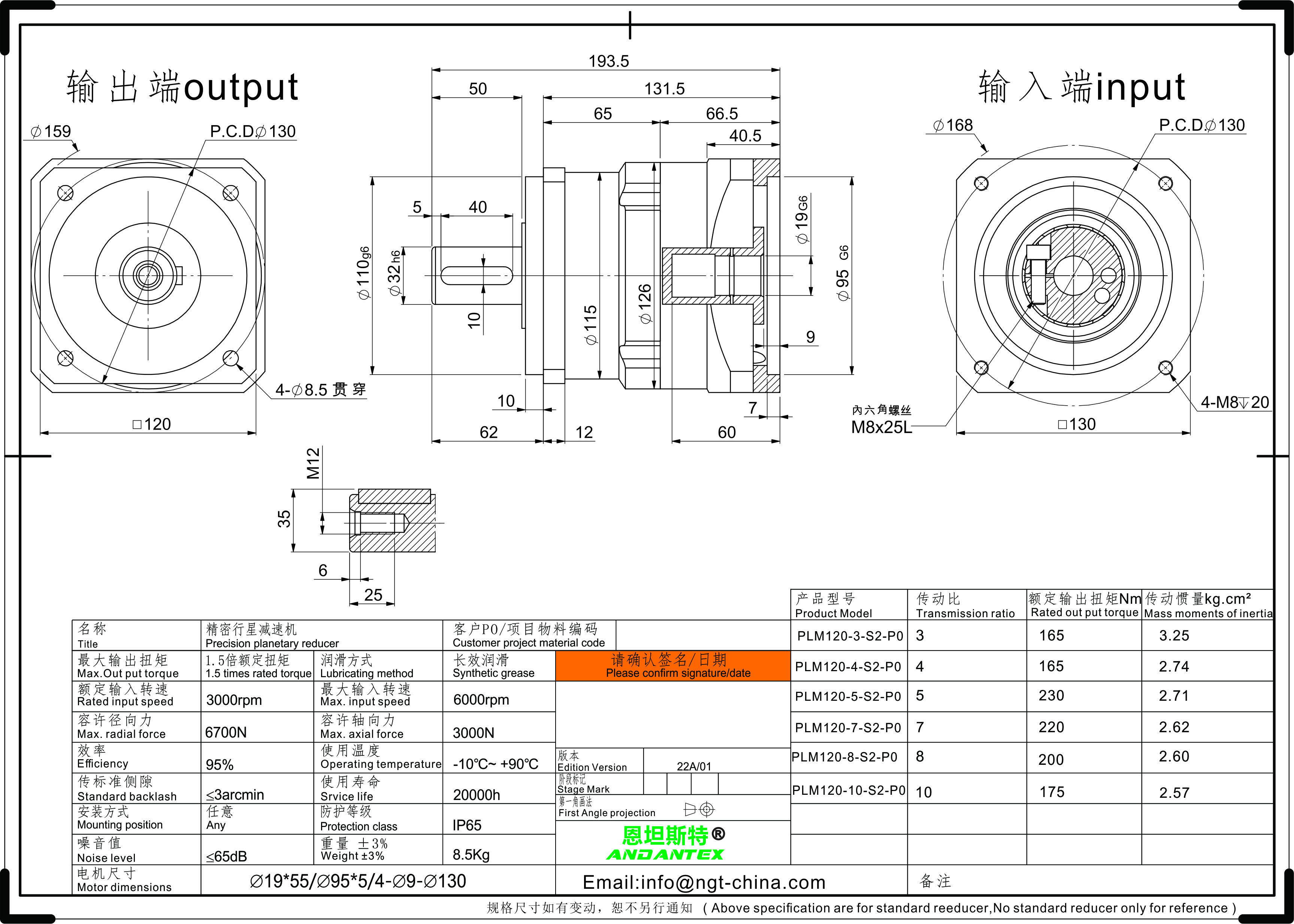

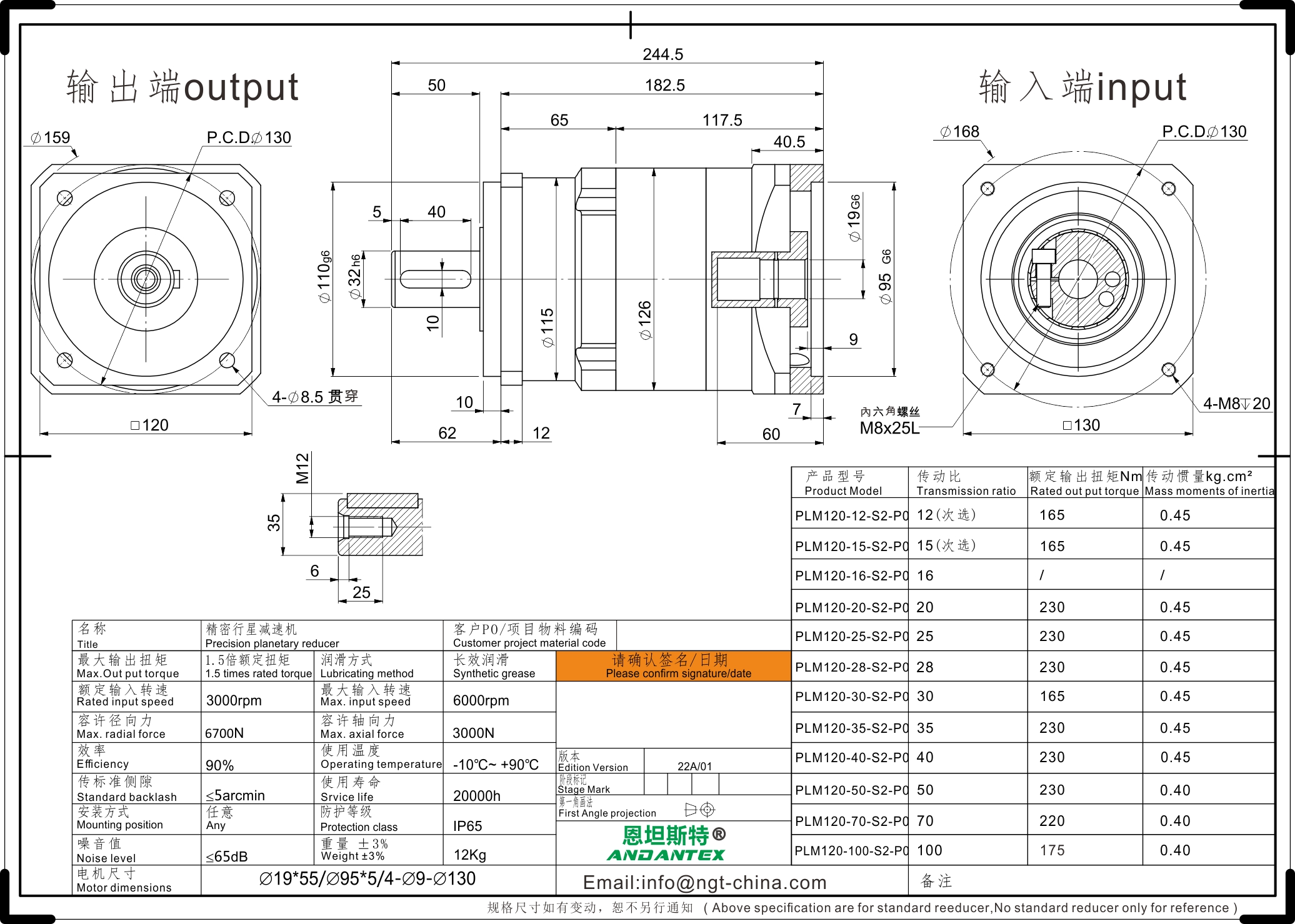

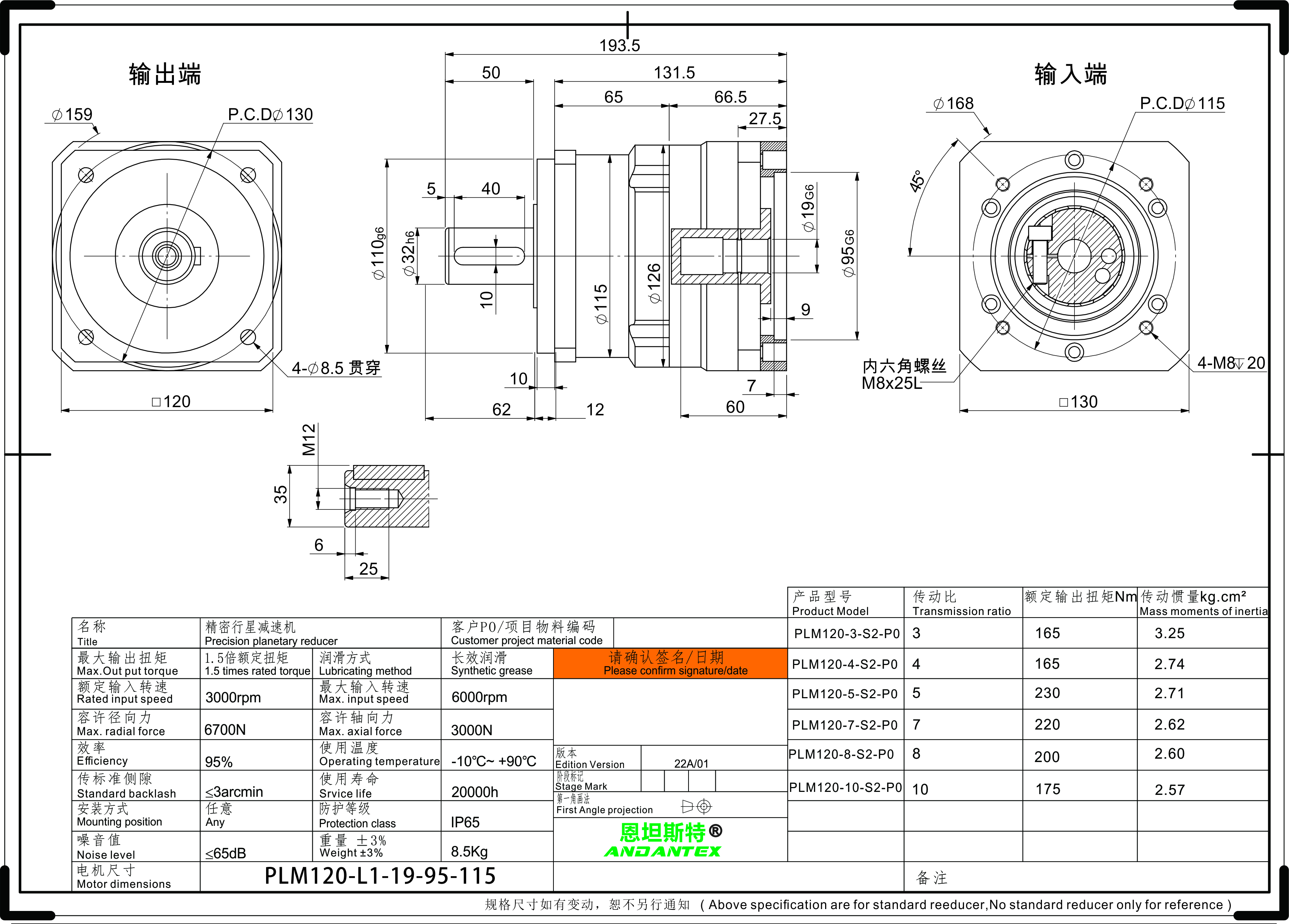

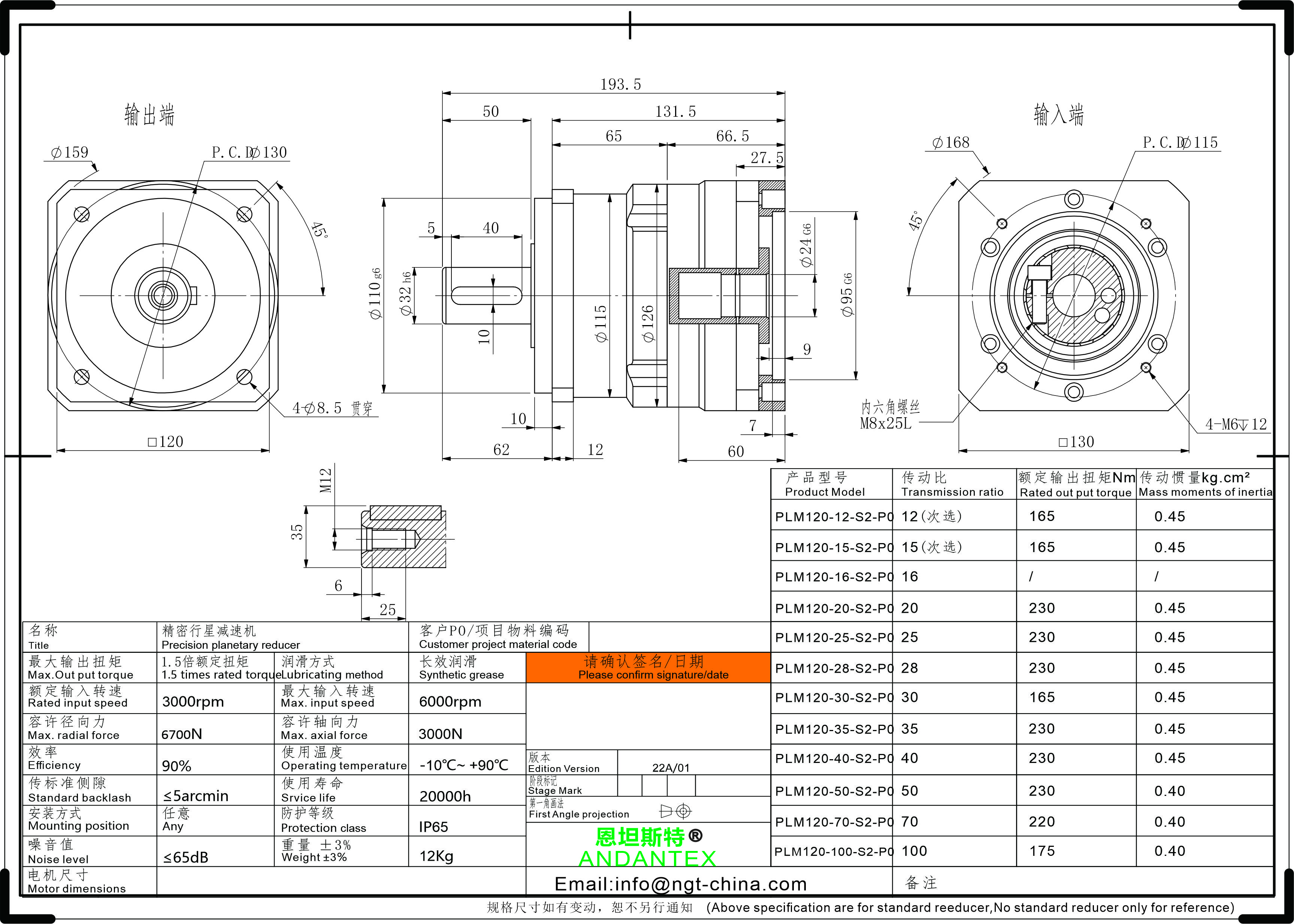

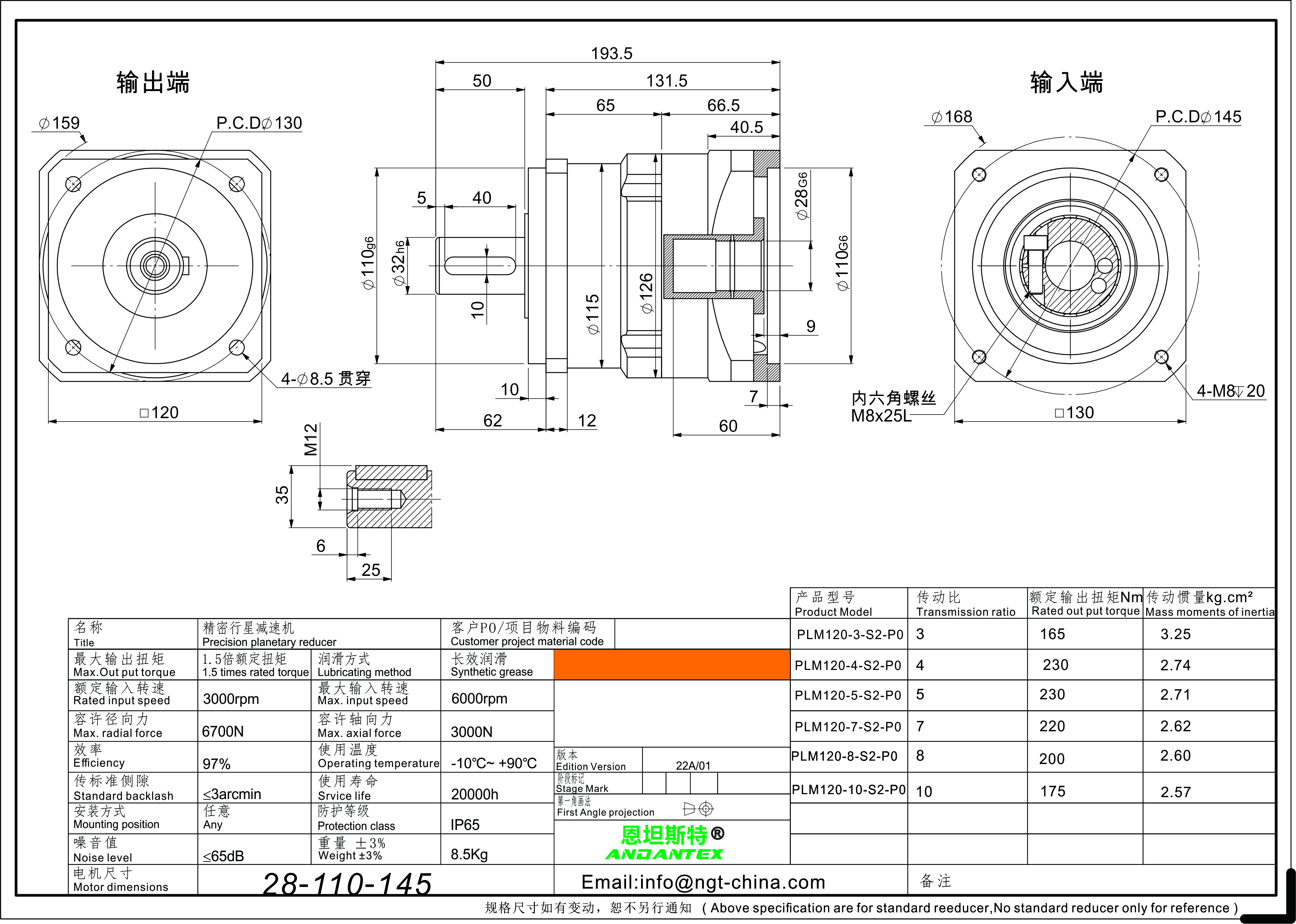

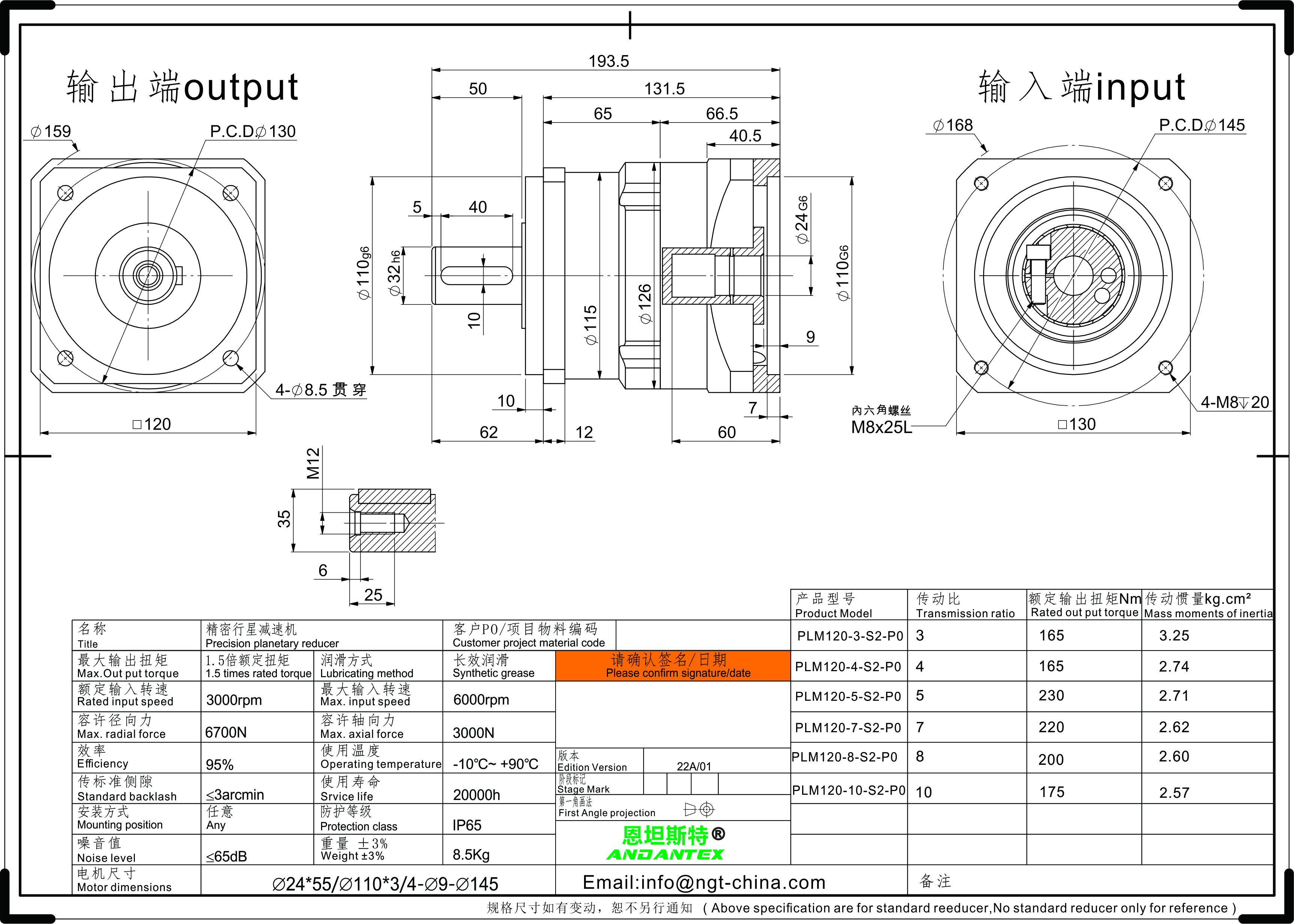

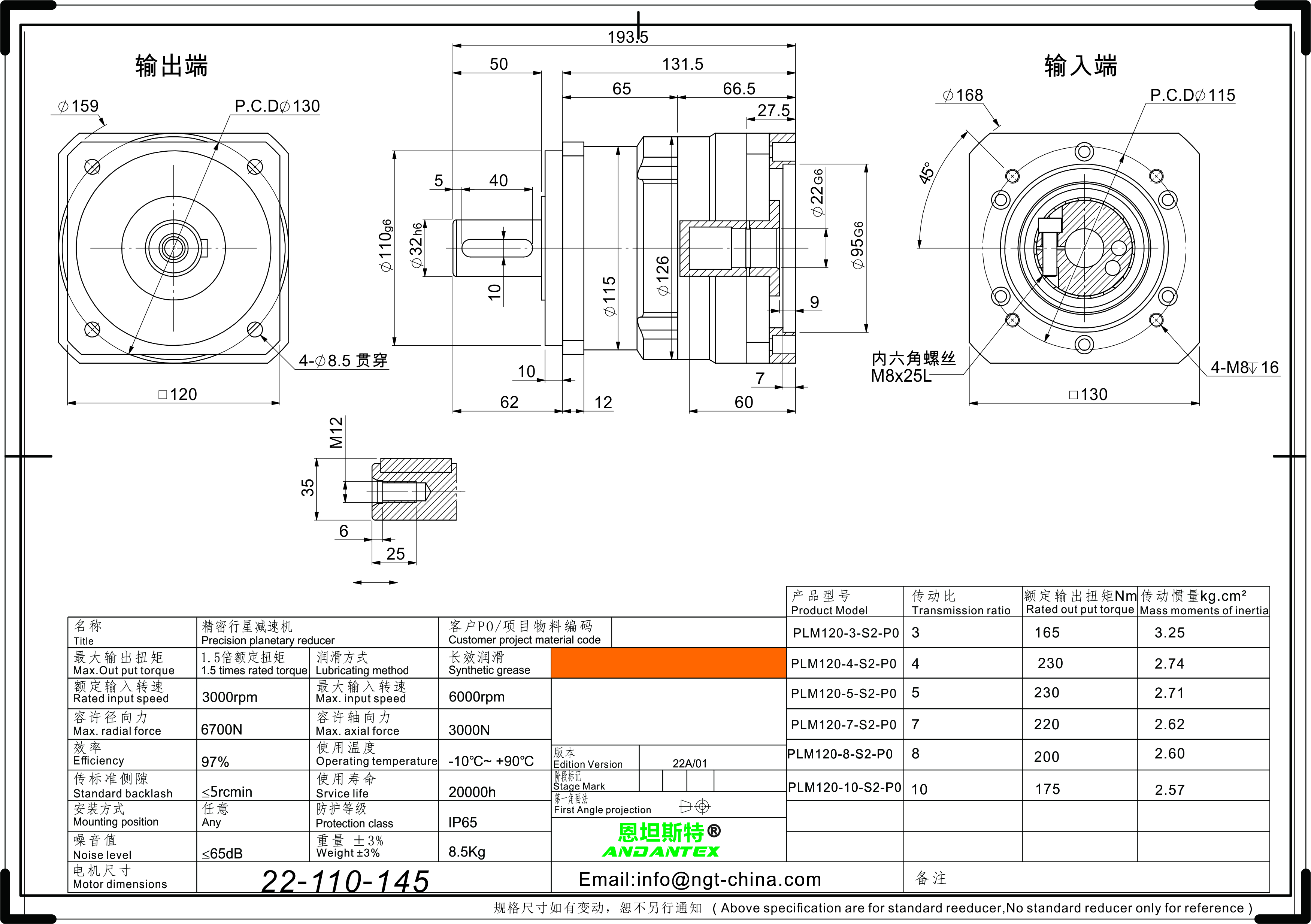

PLM120 2D / 3D 工程资料
每份文件对应具体型号、接口和减速级数；同一配置下的2D与STEP按后台关联成组展示。
- 20
- 2D + 3D 文件
- 10
- 接口 / 级数组合
- 10
- 2D + 3D 齐全
- 0
- 文件待补充
2D + 3D 齐全
预览2D图纸
预览2D图纸2D + 3D 齐全
预览2D图纸
预览2D图纸2D + 3D 齐全
预览2D图纸
预览2D图纸2D + 3D 齐全
预览2D图纸
预览2D图纸2D + 3D 齐全
预览2D图纸
预览2D图纸2D + 3D 齐全
预览2D图纸
预览2D图纸2D + 3D 齐全
预览2D图纸
预览2D图纸2D + 3D 齐全
预览2D图纸
预览2D图纸2D + 3D 齐全
预览2D图纸
预览2D图纸没有符合条件的工程资料
减少筛选条件，或提交完整电机型号和尺寸图。
下载前核对型号、尺寸与接口
定制输入、输出和法兰应使用各自对应的图纸与模型。
主要技术参数
PLM120方法兰斜齿行星减速机
传动与扭矩
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 减速比 | L1图示：3/4/5/7/8/10 | — |
| 一级速比与额定输出扭矩 | 3/4：165；5：230；7：220；8：200；10：175 | Nm |
| 二级速比与额定输出扭矩 | 待确认 | Nm |
| 最大输出扭矩 | 1.5倍额定扭矩 | — |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
减速比：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
一级速比与额定输出扭矩：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
二级速比与额定输出扭矩：对应配置图纸尚未核实此项，待补充。
最大输出扭矩：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
精度与效率
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 标准回差 | ≤3 | arcmin |
| 传动效率 | 95 | % |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
标准回差：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
传动效率：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
转速与惯量
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 额定输入转速 | 3000 | rpm |
| 最高输入转速 | 6000 | rpm |
| 一级传动惯量 | 3：3.25；4：2.74；5：2.71；7：2.62；8：2.60；10：2.57 | kg·cm² |
| 二级传动惯量 | 待确认 | kg·cm² |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
额定输入转速：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
最高输入转速：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
一级传动惯量：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
二级传动惯量：对应配置图纸尚未核实此项，待补充。
承载与结构
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 容许径向力 | 6700 | N |
| 容许轴向力 | 3000 | N |
| 参考重量 | 8.5（±3%） | kg |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
容许径向力：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
容许轴向力：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
参考重量：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
使用与维护
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 防护等级 | IP65 | — |
| 工作温度 | −10～+90 | ℃ |
| 使用寿命 | 20000 | h |
| 噪音值 | ≤65 | dB |
| 安装方式 | 任意 | — |
| 润滑方式 | 长效合成润滑脂 | — |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
防护等级：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
工作温度：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
使用寿命：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
噪音值：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
安装方式：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
润滑方式：参考图：19-95-115；仅适用于该配置，其他级数及接口按各自原图。
配置差异与补充
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 输出结构 | 方法兰斜齿行星减速机 | — |
| 输入接口 | 19-95-115；19-95-130；22-110-145；22-95-115；24-110-145；24-95-115；28-110-145 | mm |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
输入接口：顺序：输入轴径—止口—PCD；螺孔和轴长见各配置原图。
不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
PLM120 典型应用与选型
可结合包装、搬运、检测、丝杆、同步带及齿轮齿条等传动机构的负载、输出转速和安装空间评估；需额外核对轴向、径向载荷及惯量。
选型核对要点
按实际机构计算负载、惯量、转速、速比和工作制；额定工况与瞬时峰值分别校核。接口逐项核对轴径、轴长、键槽、止口、PCD及螺孔，不能只按电机功率认定兼容。
技术文章
选型常见问题
PLM120怎样选择图纸和三维模型？
按本页配置名称、结构、级数与接口选择对应资料。缺少的文件显示待提供，不用其他型号或级数的模型代替。参数与安装尺寸按所选配置的原始图纸核对；同系列不代表各型号、级数或接口的数值相同。
PLM120的同系列参数是否相同？
同系列使用一致的参数分类和顺序；具体数值、接口、精度、负载与温度按各型号及配置原图分别核对。
PLM120询价需要提供哪些条件？
请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与设备用途。根据实际工况核对额定扭矩、峰值、惯量及安装条件。
需要报价或选型确认？
询价请附电机及装配图、速比、数量、工作节拍与交付要求。定制接口、交期及物流按具体项目确认。
