预览2D图纸AT075-FH双键槽孔输出直角减速机
恩坦斯特ANDANTEX AT075-FH双键槽孔输出直角减速机，按具体配置查看技术参数、二维安装尺寸图及已有三维STEP资料，核对接口与选型条件。
分享此产品邮件
ANDANTEX PRODUCT
恩坦斯特 ANDANTEX AT075-FH属于双键槽孔输出直角减速机，可用于自动化传动、安装空间规划及电机连接方案评估。先核对实际负载、工作节拍、速比、精度与安装空间，再按本页各配置选择工程图纸。
本型号为双键槽孔输出直角减速机，各配置的输入形式和性能分别以原图为准。性能参考AT075-FH-L1-1-S2-P2.jpg，仅适用于该级数、速比与接口，不泛化到其他配置。
工程资料按型号、结构、级数与接口分别关联。二维尺寸图保留原图内容，三维文件保持源文件几何；资料未提供的额定值留空，须以所选配置及确认的订货图为准。
可返回AT-FH双键槽孔输出直角减速机比较已上传型号，或使用电机接口匹配工具逐项核对输入轴径、止口及孔距。
- AT075-FH
- 产品型号
- AT-FH双键槽孔输出直角减速机
- 产品系列
- L1：1：1
- 减速比
- 45 Nm
- 额定输出扭矩
- 双键槽孔输出
- 输出结构
- 1100 N
- 容许径向力
- 6000 rpm
- 最高输入转速
- ≥97 %
- 传动效率

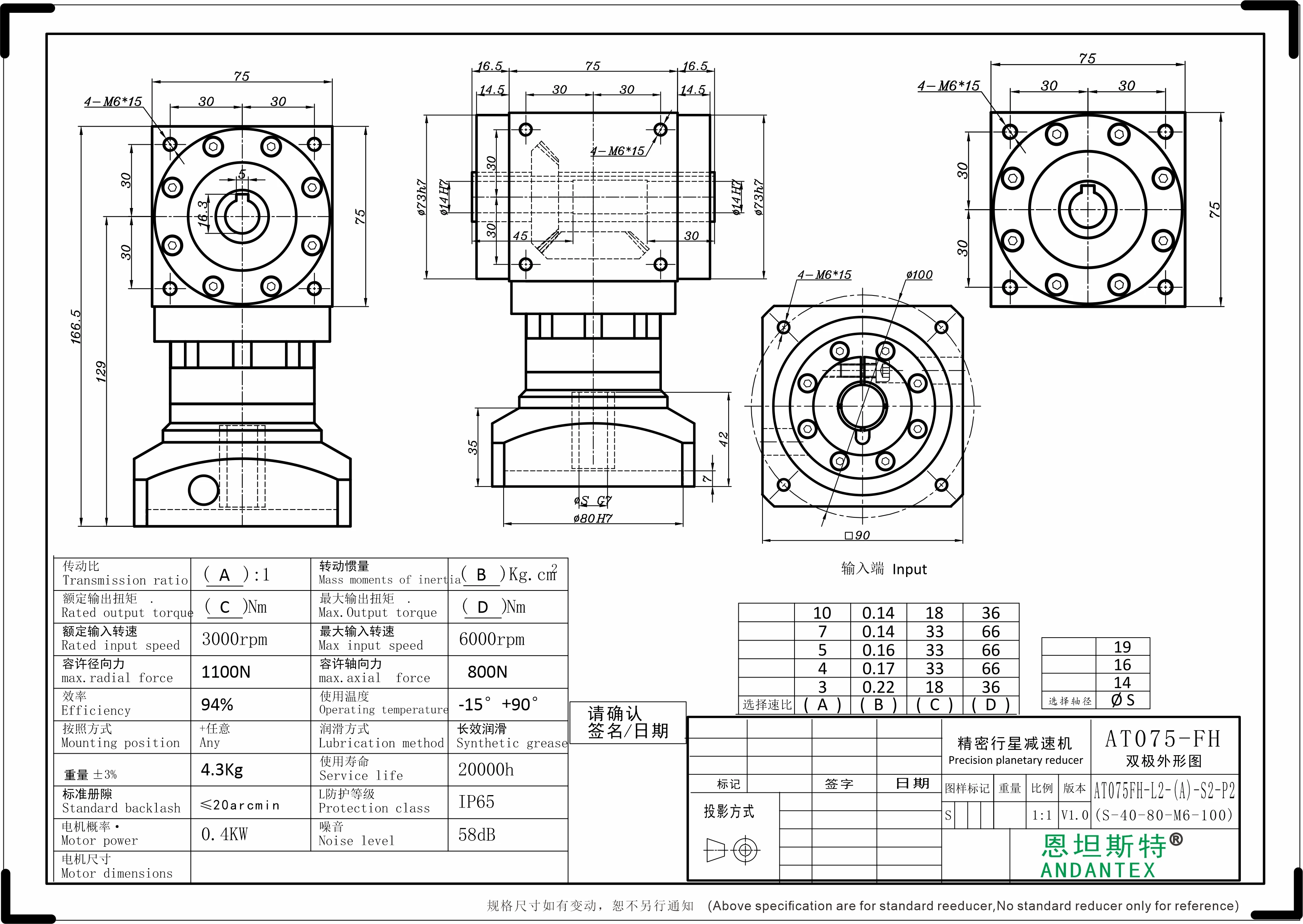

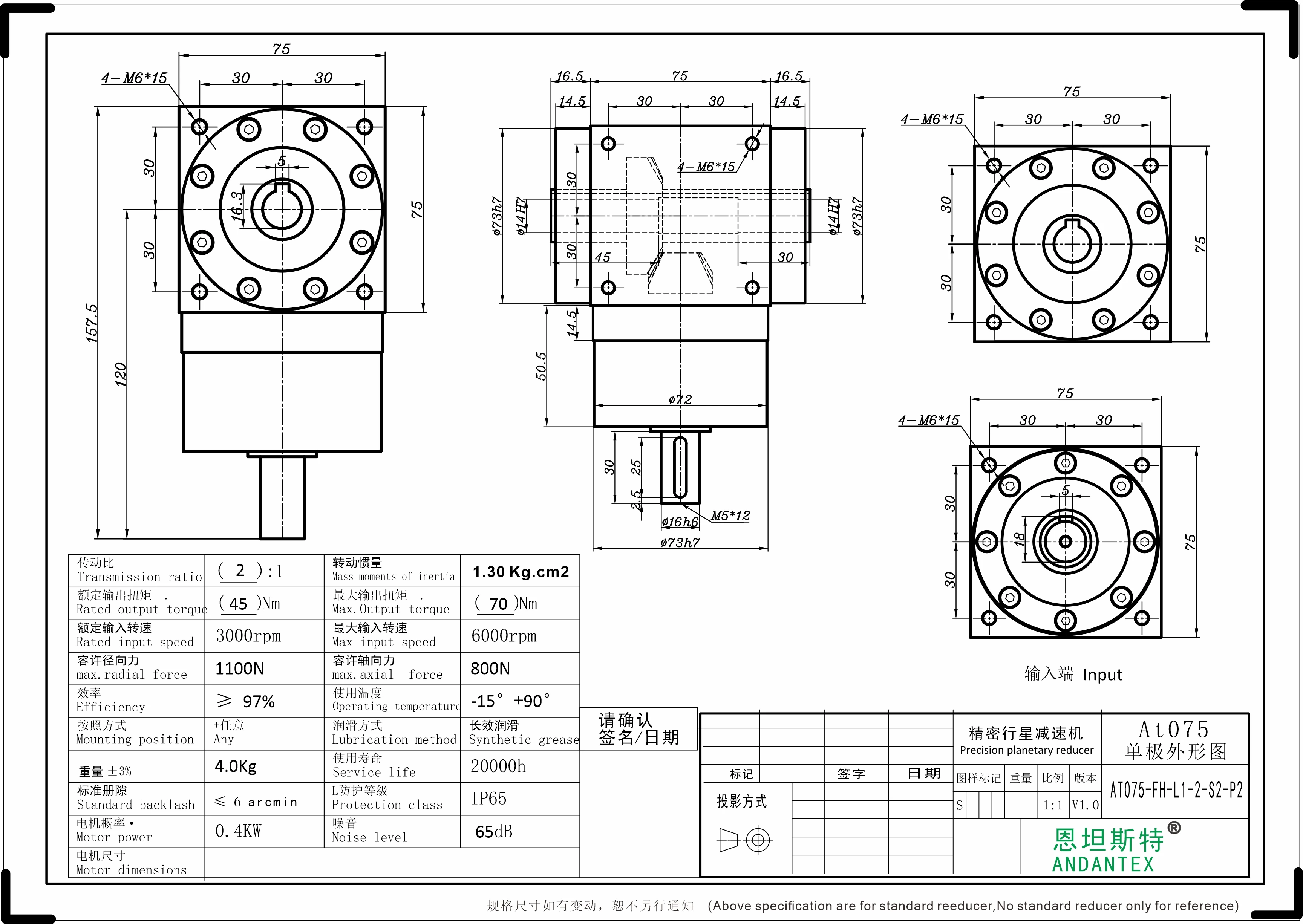

AT075-FH 2D / 3D 工程资料
每份文件对应具体型号、接口和减速级数；同一配置下的2D与STEP按后台关联成组展示。
- 18
- 2D + 3D 文件
- 11
- 接口 / 级数组合
- 7
- 2D + 3D 齐全
- 4
- 文件待补充
2D + 3D 齐全
预览2D图纸

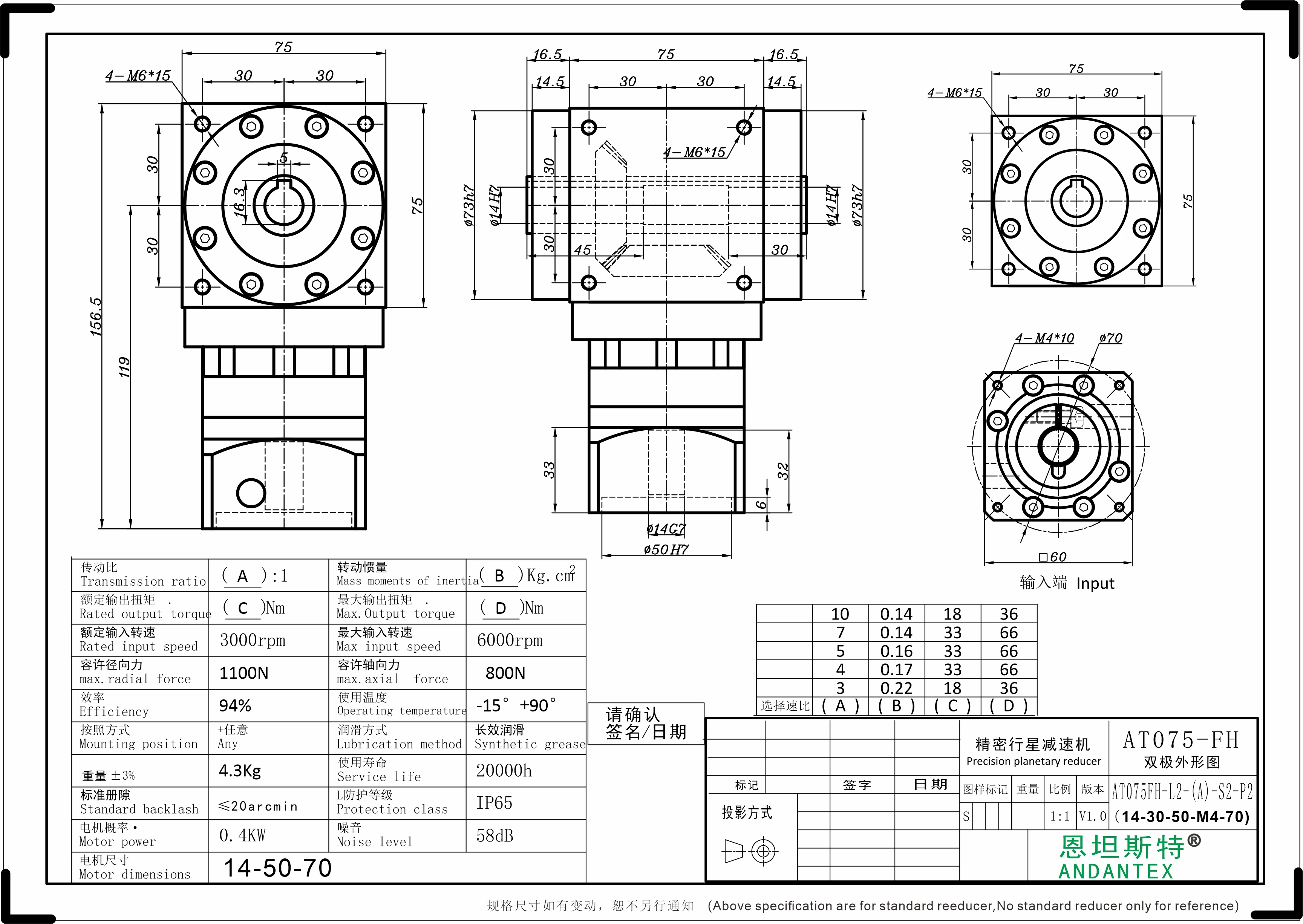

预览2D图纸L2-14-50-70M4
- 轴径
- 14 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4-M4
此STEP实际输入轴径：14 mm
2D + 3D 齐全
预览2D图纸

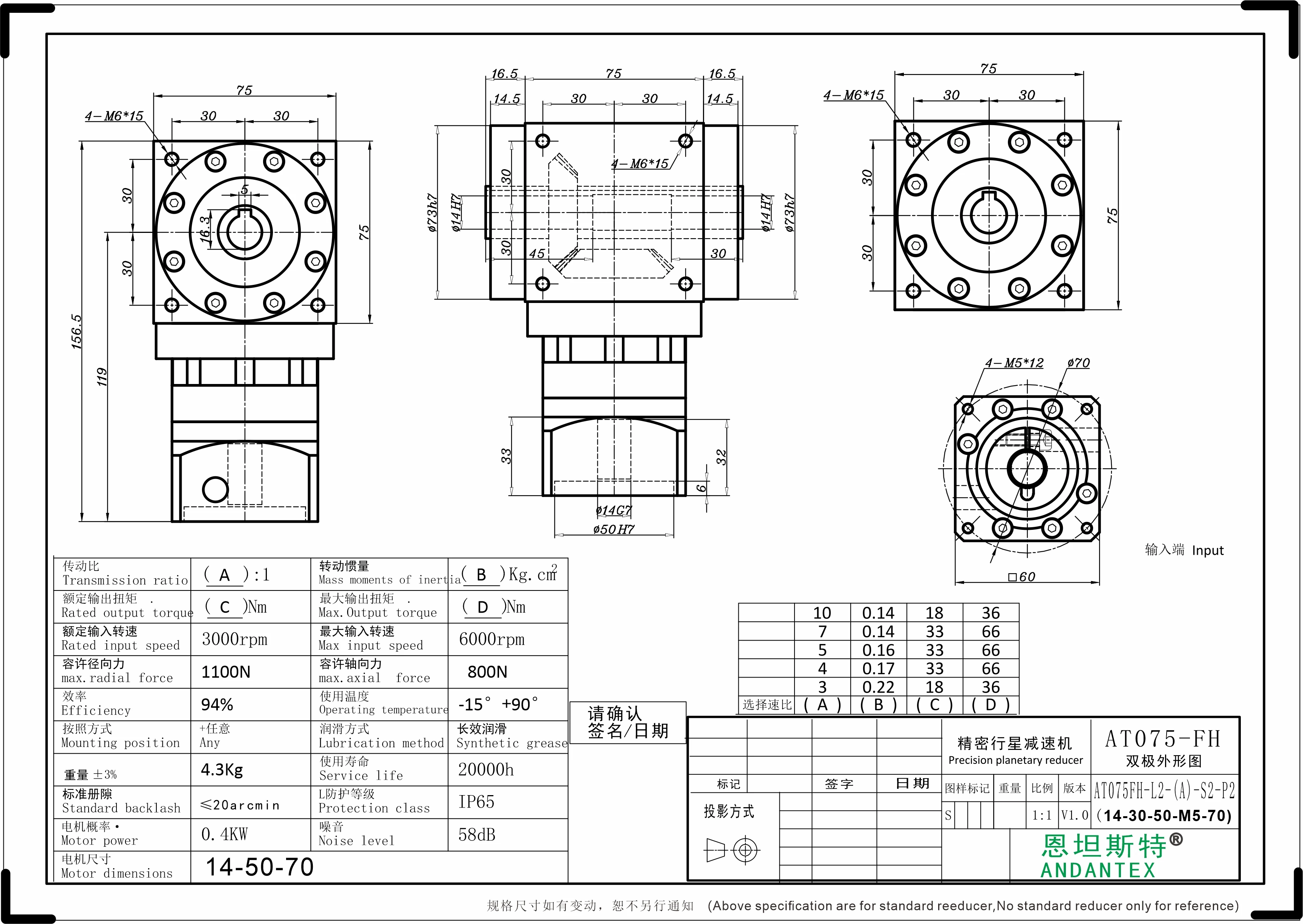

预览2D图纸L2-14-50-70M5
- 轴径
- 14 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4-M5
此STEP实际输入轴径：14 mm
2D + 3D 齐全
预览2D图纸

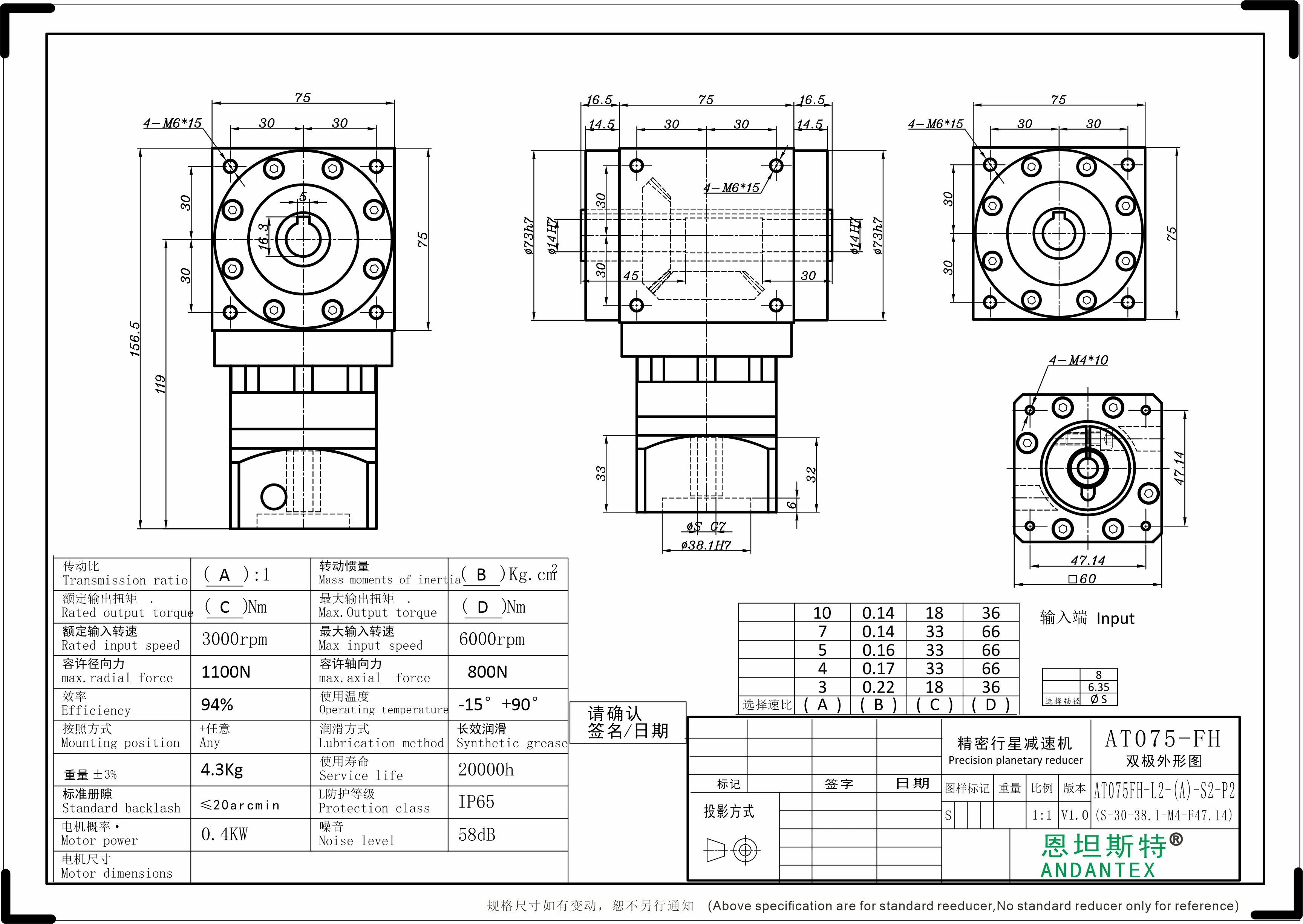

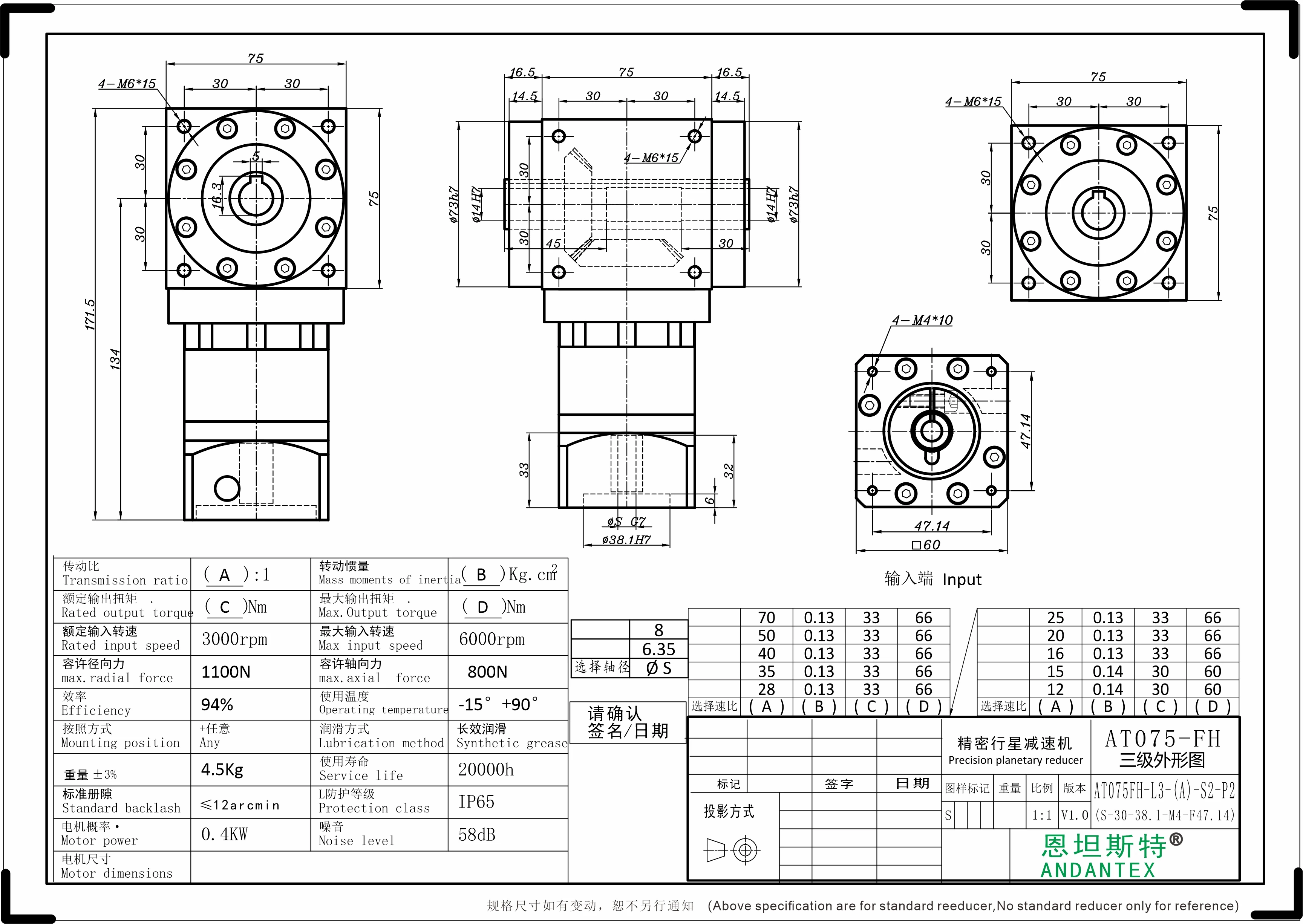

预览2D图纸L2 S-38.1-66.7M4 （联轴器孔输入）
- 轴径
- 6.35 / 8 mm
- 止口
- 38.1 mm
- 孔距 PCD
- 66.7 mm
- 螺纹
- 4-M4
此STEP实际输入轴径：8 mm
2D + 3D 齐全
预览2D图纸

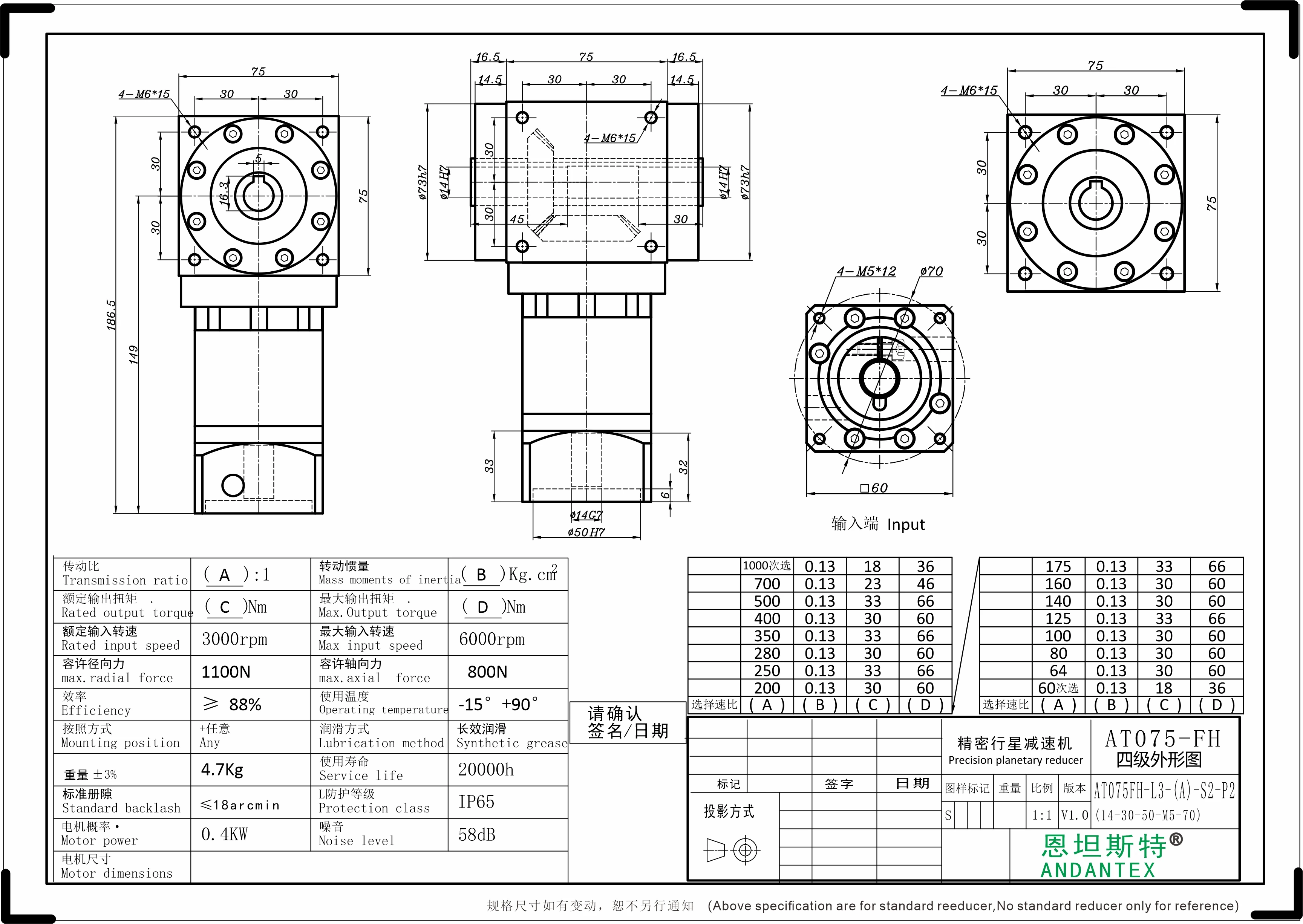

预览2D图纸L4-14-50-70M5
- 轴径
- 14 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4-M5
此STEP实际输入轴径：14 mm
2D + 3D 齐全
预览2D图纸

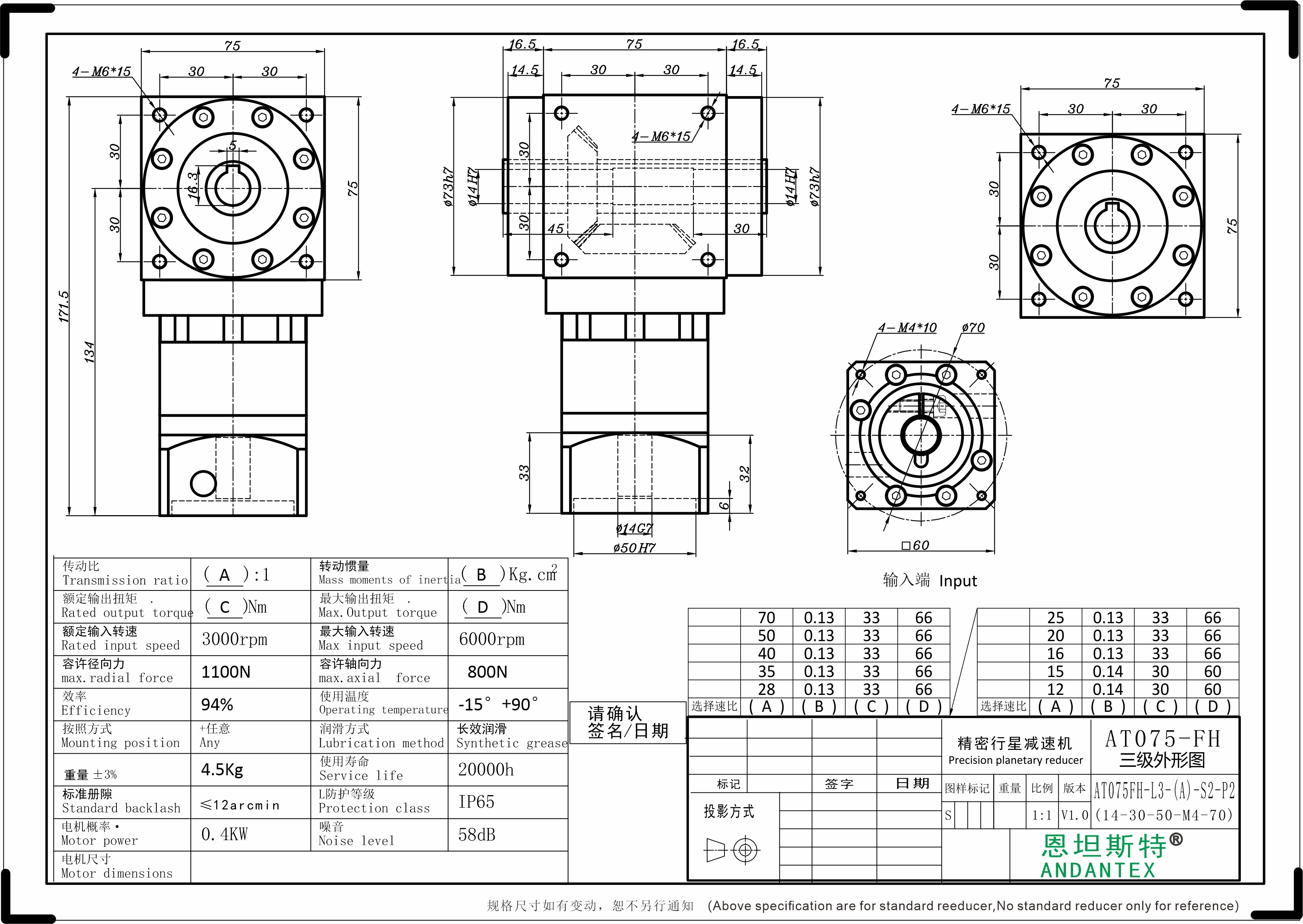

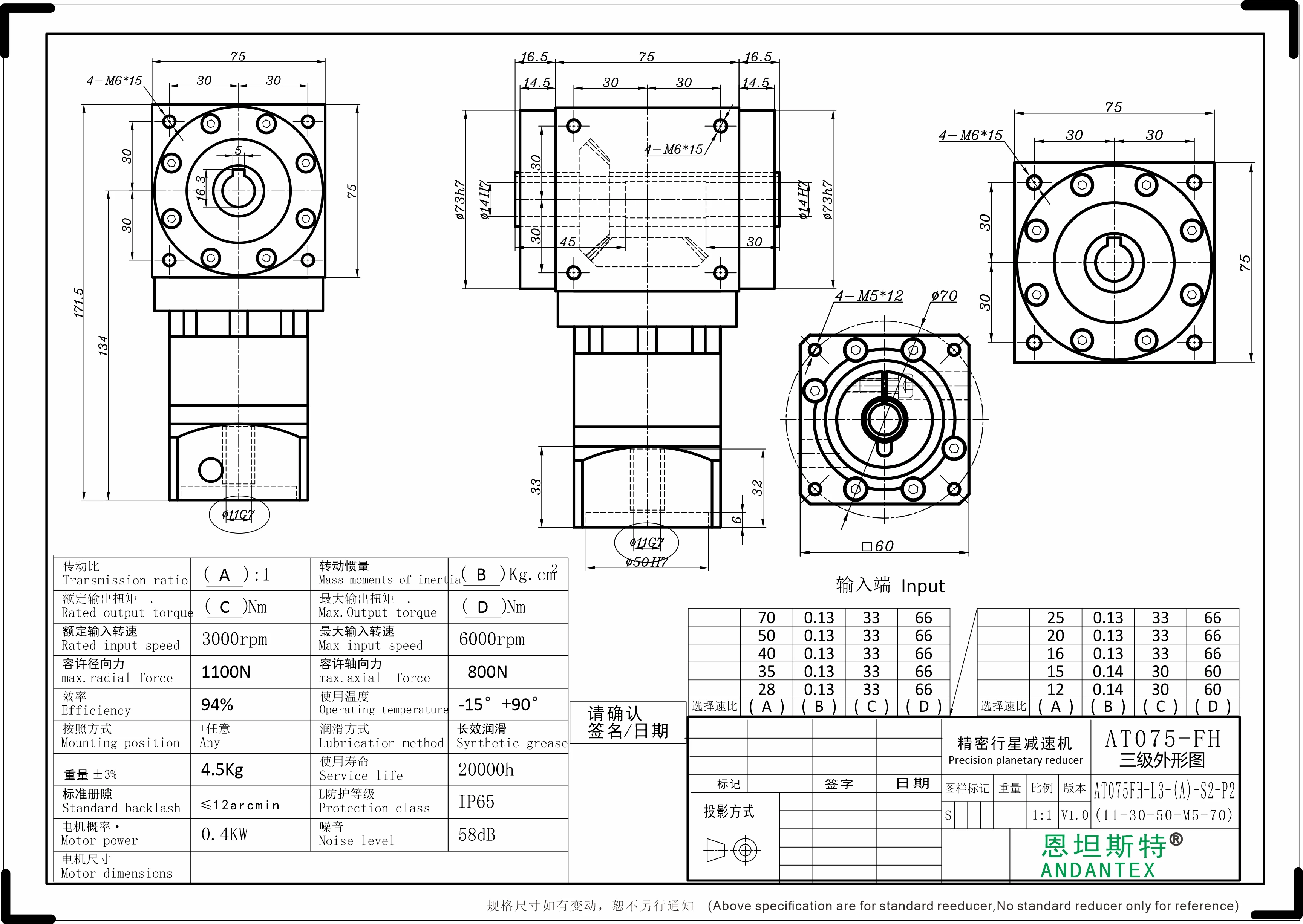

预览2D图纸L3-14-50-70M4
- 轴径
- 14 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4-M4
此STEP实际输入轴径：14 mm
2D + 3D 齐全
预览2D图纸

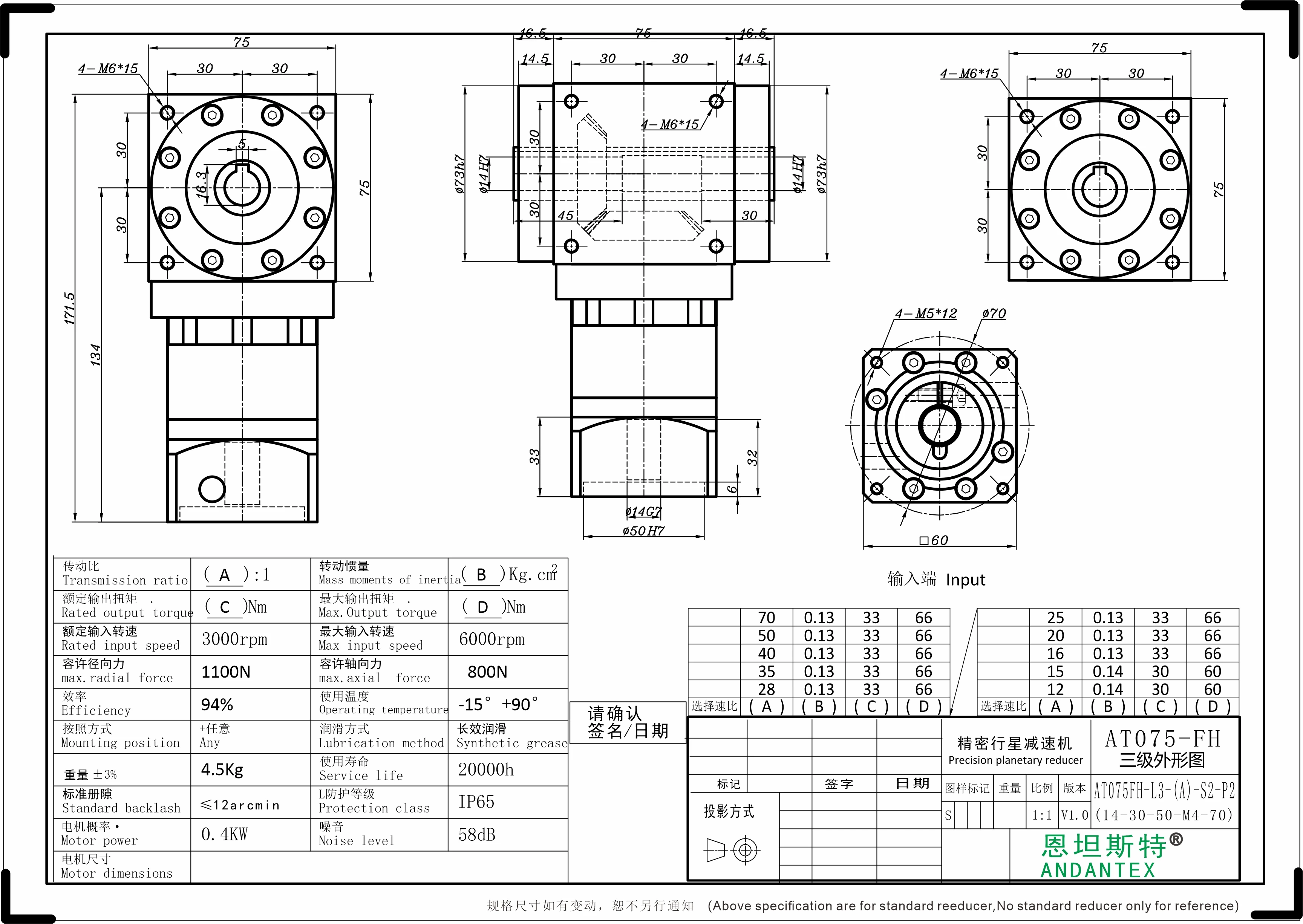

预览2D图纸L3-14-50-70M5
- 轴径
- 14 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4-M5
此STEP实际输入轴径：14 mm
文件待补充
预览2D图纸
预览2D图纸文件待补充
预览2D图纸
预览2D图纸文件待补充
预览2D图纸
预览2D图纸文件待补充
预览2D图纸
预览2D图纸没有符合条件的工程资料
减少筛选条件，或提交完整电机型号和尺寸图。
下载前核对型号、尺寸与接口
定制输入、输出和法兰应使用各自对应的图纸与模型。

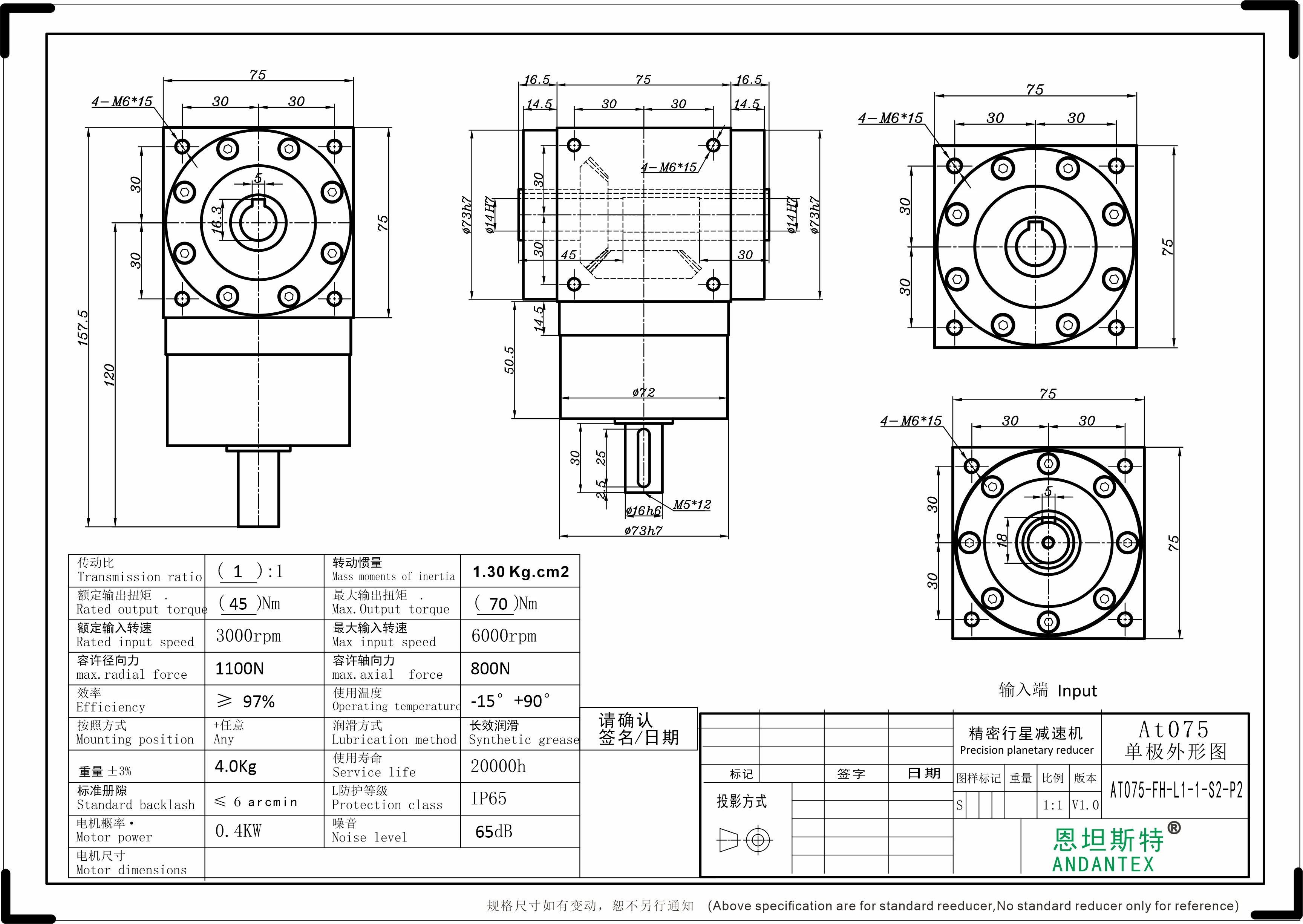

主要技术参数
AT075-FH双键槽孔输出直角减速机
换向与传动
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 输出结构 | 双键槽孔输出 | — |
| 减速比 | L1：1：1 | — |
| 额定输出扭矩 | 45 | Nm |
| 最大输出扭矩 | 70 | Nm |
| 传动效率 | ≥97 | % |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
输出结构：按本型号结构及所选工程配置核对。
减速比：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
额定输出扭矩：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
最大输出扭矩：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
传动效率：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
精度与转速
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 标准回差 | ≤6 | arcmin |
| 额定输入转速 | 3000 | rpm |
| 最高输入转速 | 6000 | rpm |
| 传动惯量 | 1.30 | kg·cm² |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
标准回差：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
额定输入转速：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
最高输入转速：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
传动惯量：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
承载与接口
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 容许径向力 | 1100 | N |
| 容许轴向力 | 800 | N |
| 输入接口 | 本参考配置为键轴输入；其他配置按各自接口图。 | — |
| 参考重量 | 4.0 | kg |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
容许径向力：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
容许轴向力：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
输入接口：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
参考重量：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
使用与维护
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 防护等级 | IP65 | — |
| 工作温度 | -15～+90 | ℃ |
| 使用寿命 | 20000 | h |
| 噪音值 | 65 | dB |
| 润滑方式 | 长效润滑 | — |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
防护等级：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
工作温度：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
使用寿命：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
噪音值：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
润滑方式：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
配置差异与补充
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 图示电机功率 | 0.4 | kW |
| 安装方式 | 任意 | — |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
图示电机功率：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。图示功率不代表所有电机接口均兼容。
安装方式：参考图：AT075-FH-L1-1-S2-P2.jpg；仅适用于所示级数、速比及接口，其他配置按各自原图。
不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
AT075-FH 典型应用与选型
可结合包装、搬运、检测、丝杆、同步带及齿轮齿条等传动机构的负载、输出转速和安装空间评估；需额外核对轴向、径向载荷及惯量。
选型核对要点
按实际机构计算负载、惯量、转速、速比和工作制；额定工况与瞬时峰值分别校核。接口逐项核对轴径、轴长、键槽、止口、PCD及螺孔，不能只按电机功率认定兼容。
选型常见问题
AT075-FH怎样选择图纸和三维模型？
按本页配置名称、结构、级数与接口选择对应资料。缺少的文件显示待提供，不用其他型号或级数的模型代替。本型号为双键槽孔输出直角减速机，各配置的输入形式和性能分别以原图为准。性能参考AT075-FH-L1-1-S2-P2.jpg，仅适用于该级数、速比与接口，不泛化到其他配置。
AT075-FH的同系列参数是否相同？
同系列使用一致的参数分类和顺序；具体数值、接口、精度、负载与温度按各型号及配置原图分别核对。
AT075-FH询价需要提供哪些条件？
请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与设备用途。根据实际工况核对额定扭矩、峰值、惯量及安装条件。
需要报价或选型确认？
询价请附电机及装配图、速比、数量、工作节拍与交付要求。定制接口、交期及物流按具体项目确认。
