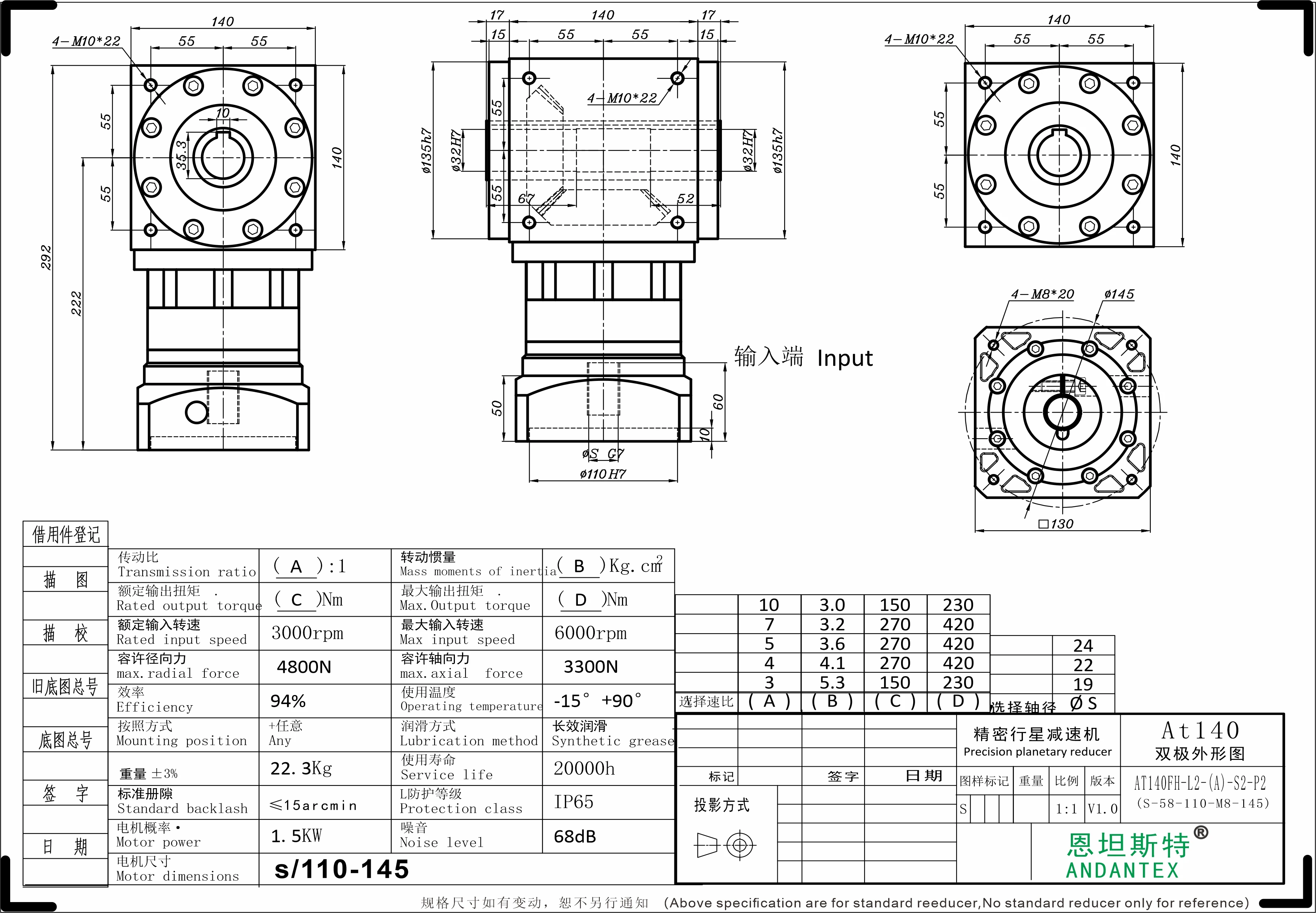

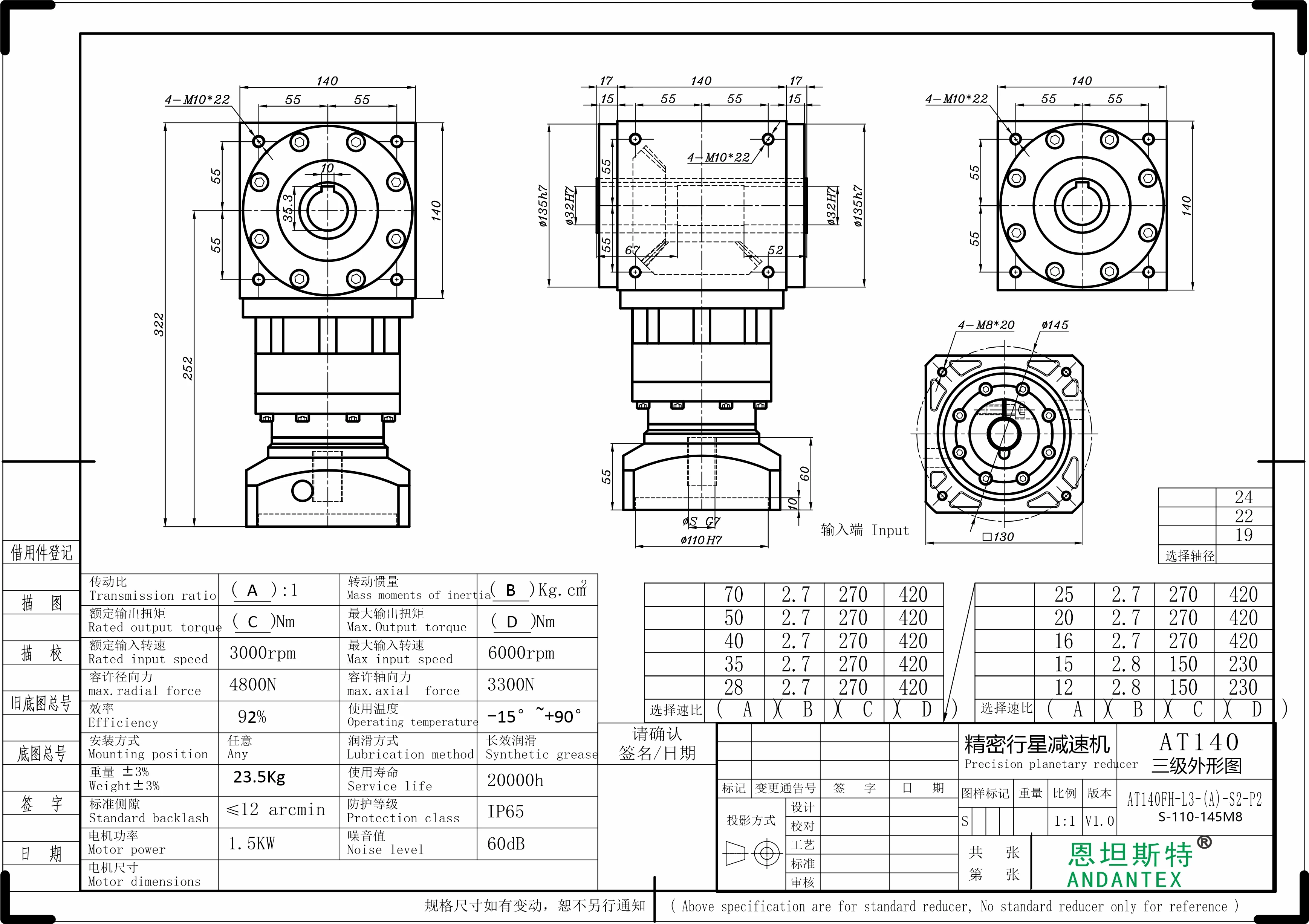

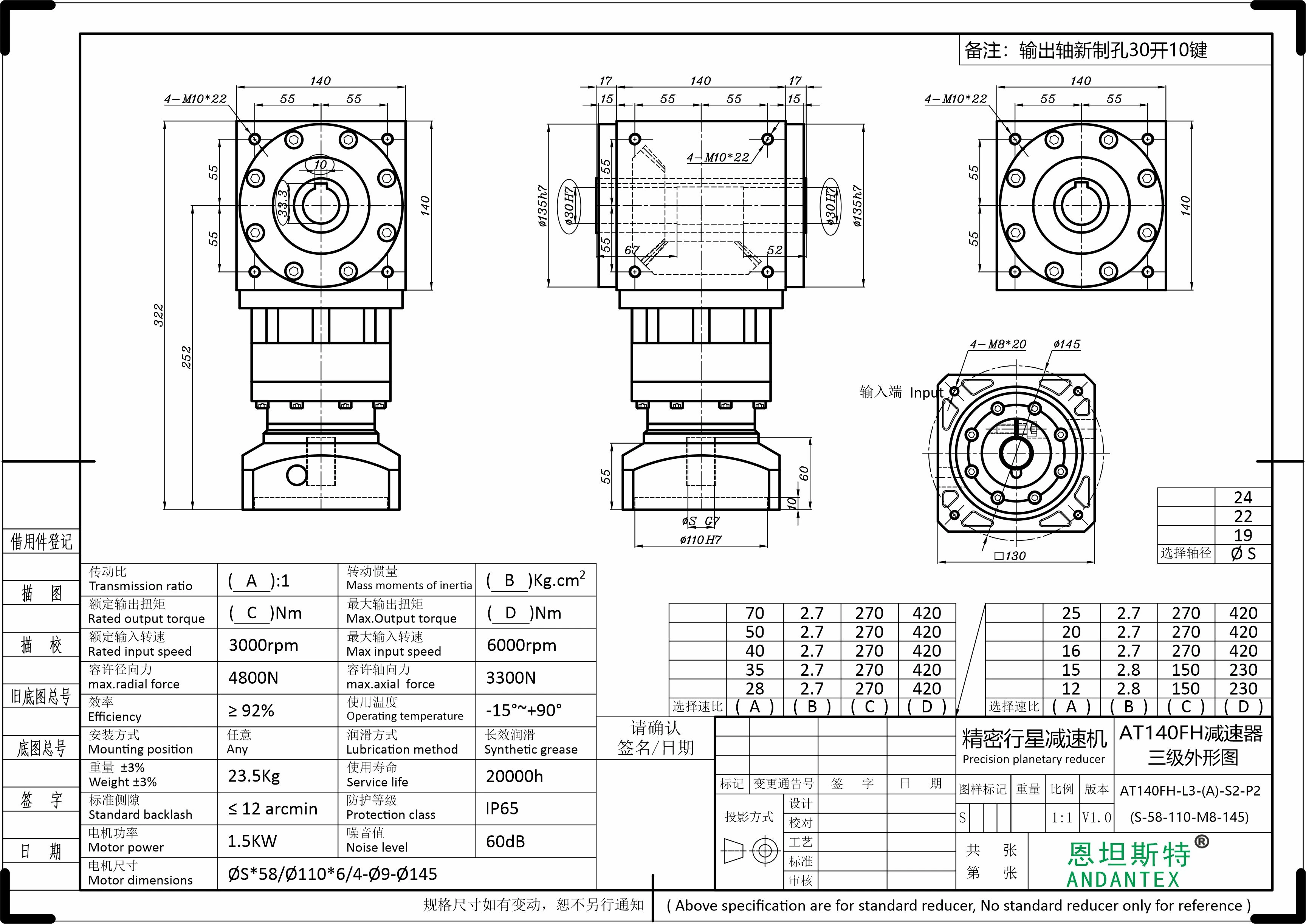

预览2D图纸L2 S-110-145M8 (联轴器孔输入)
- 轴径
- 19 / 22 / 24 mm
- 止口
- 110 mm
- 孔距 PCD
- 145 mm
- 螺纹
- 4-M8
此STEP实际输入轴径:22 mm
恩坦斯特ANDANTEX AT140-FH双键槽孔输出直角减速机,按具体配置查看技术参数、二维安装尺寸图及已有三维STEP资料,核对接口与选型条件。
ANDANTEX PRODUCT
恩坦斯特 ANDANTEX AT140-FH属于双键槽孔输出直角减速机,可用于自动化传动、安装空间规划及电机连接方案评估。先核对实际负载、工作节拍、速比、精度与安装空间,再按本页各配置选择工程图纸。

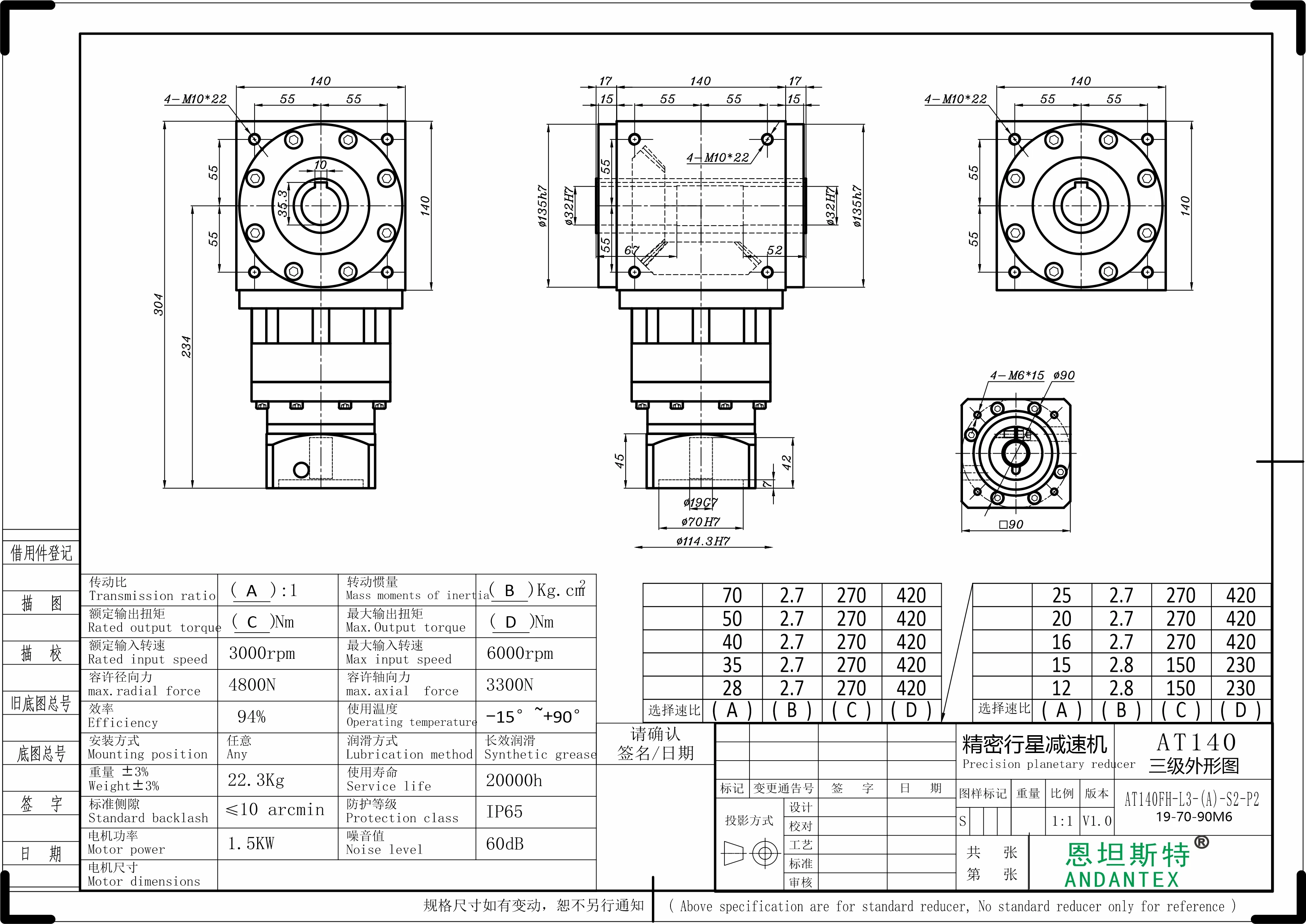

本型号为双键槽孔输出直角减速机,各配置的输入形式和性能分别以原图为准。性能参考AT140-FH-L3-19-70-90M6.jpg,仅适用于该级数、速比与接口,不泛化到其他配置。
工程资料按型号、结构、级数与接口分别关联。二维尺寸图保留原图内容,三维文件保持源文件几何;资料未提供的额定值留空,须以所选配置及确认的订货图为准。
可返回AT-FH双键槽孔输出直角减速机比较已上传型号,或使用电机接口匹配工具逐项核对输入轴径、止口及孔距。
每份文件对应具体型号、接口和减速级数;同一配置下的2D与STEP按后台关联成组展示。

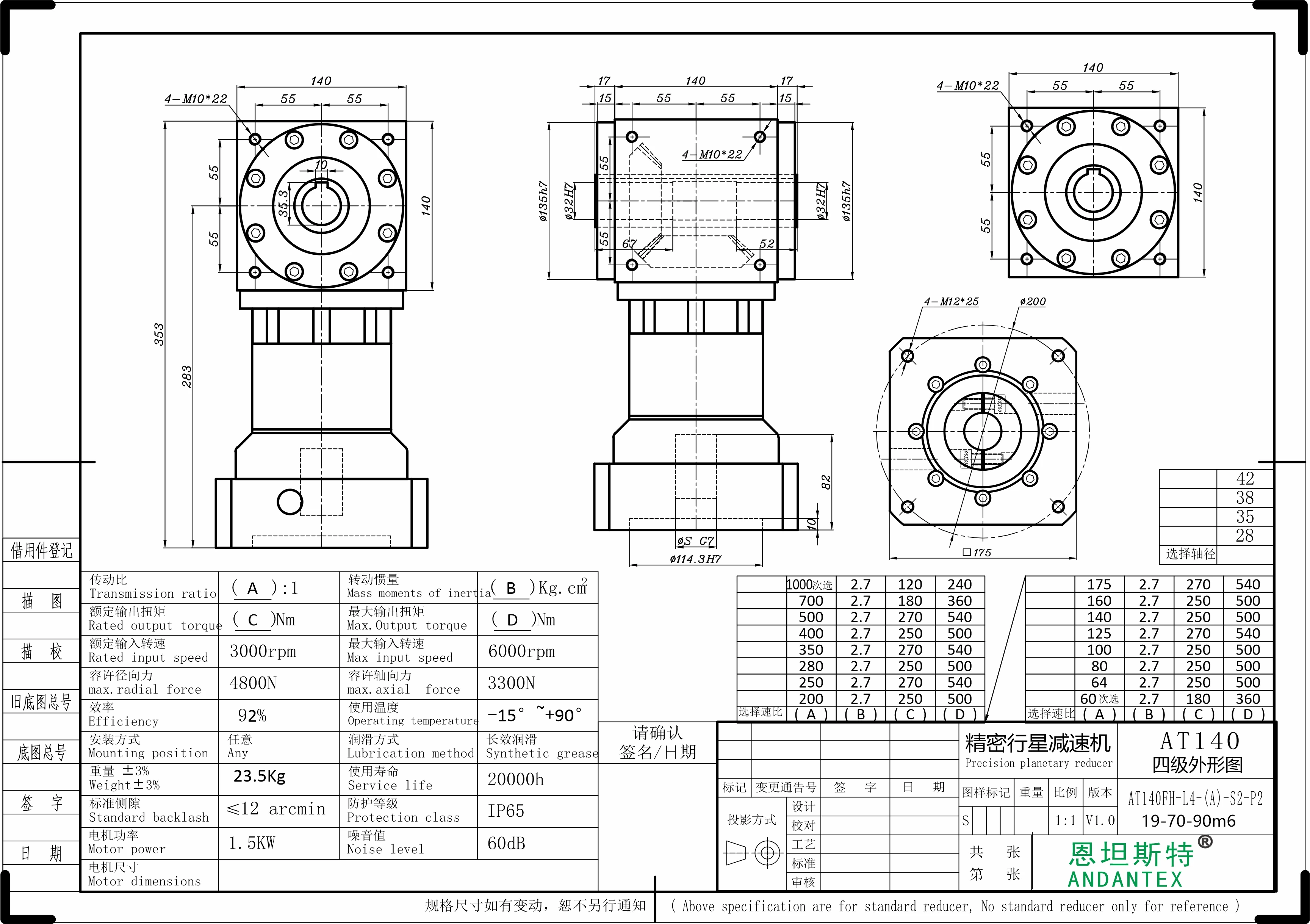

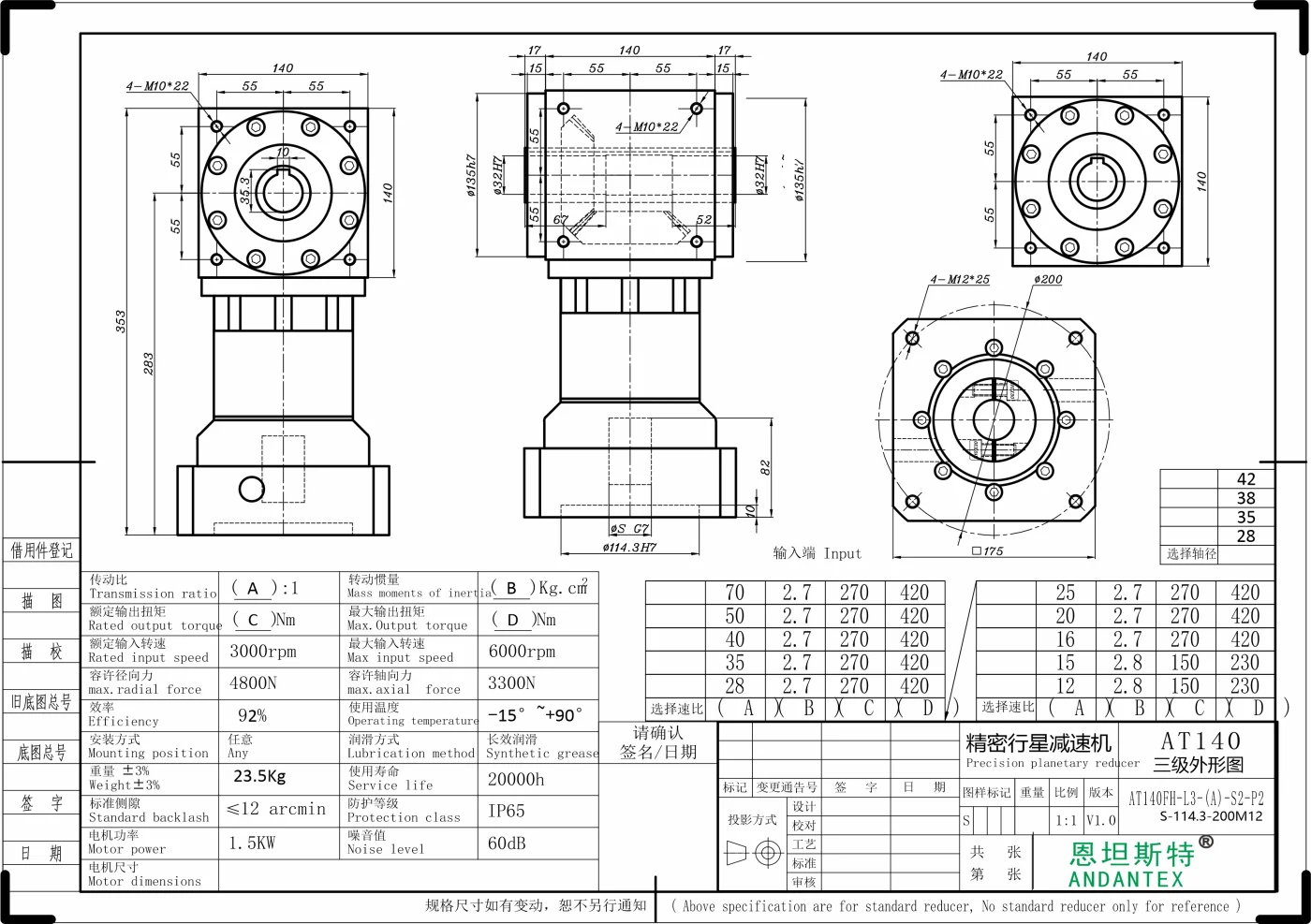

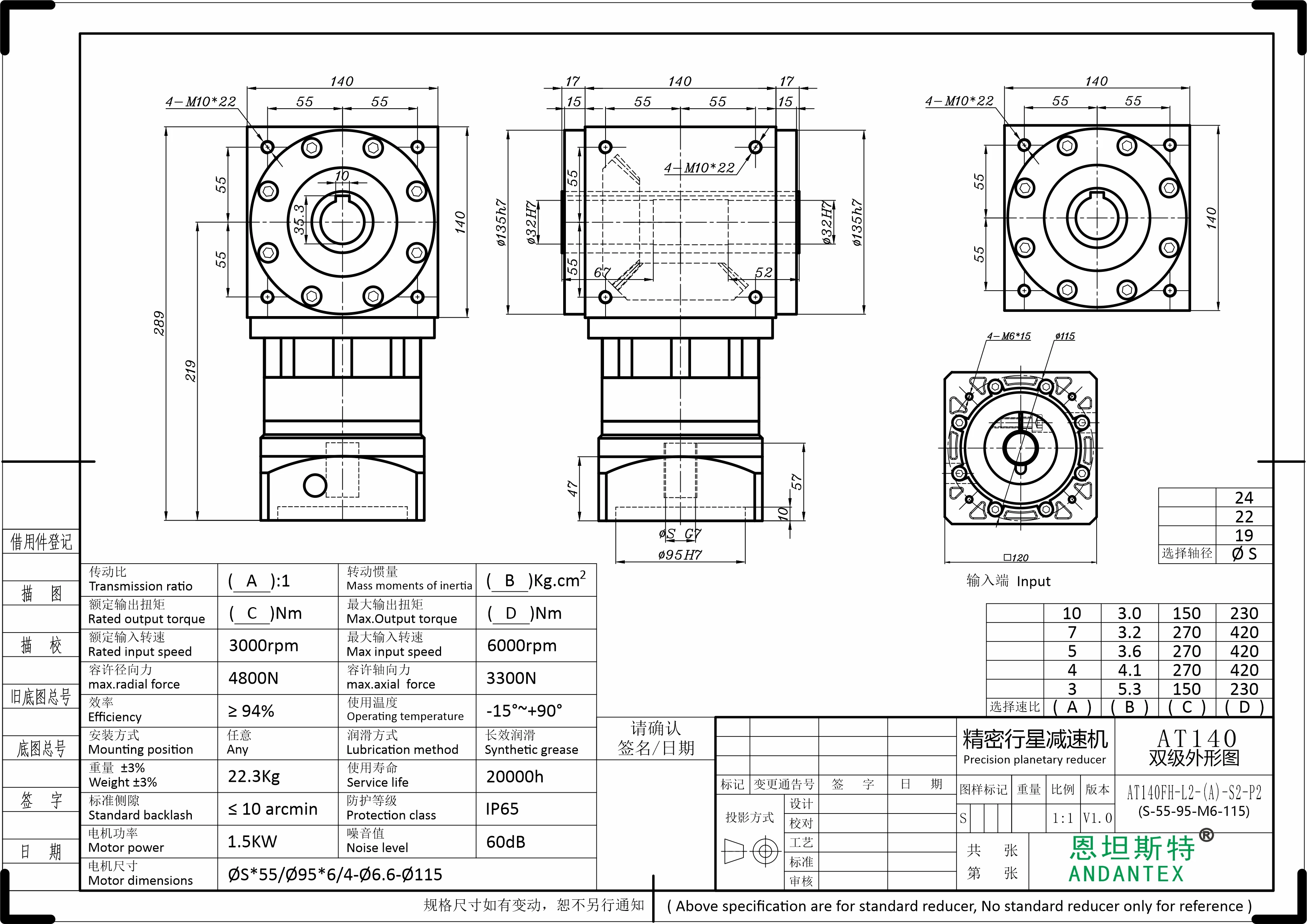

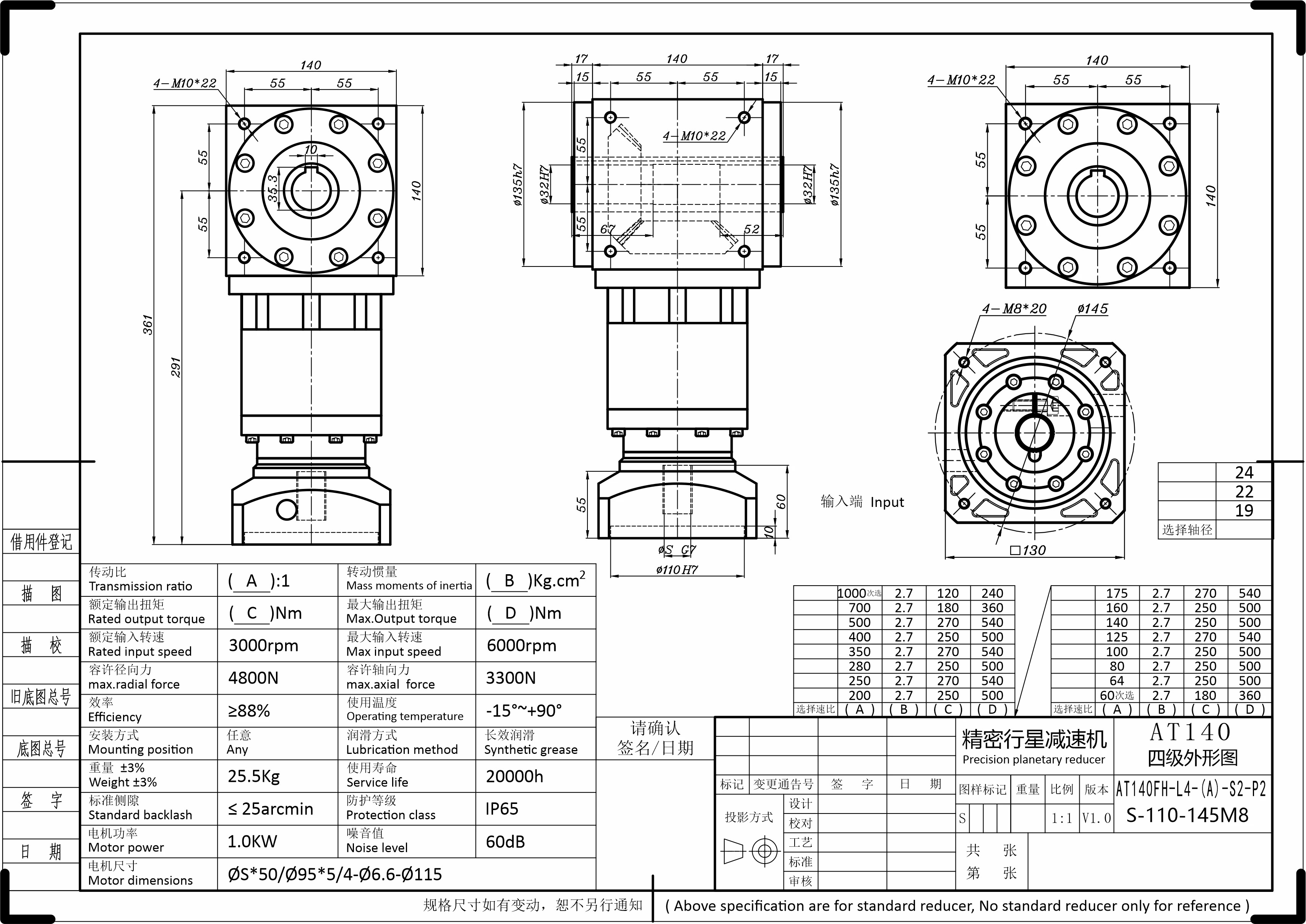

预览2D图纸此STEP实际输入轴径:22 mm

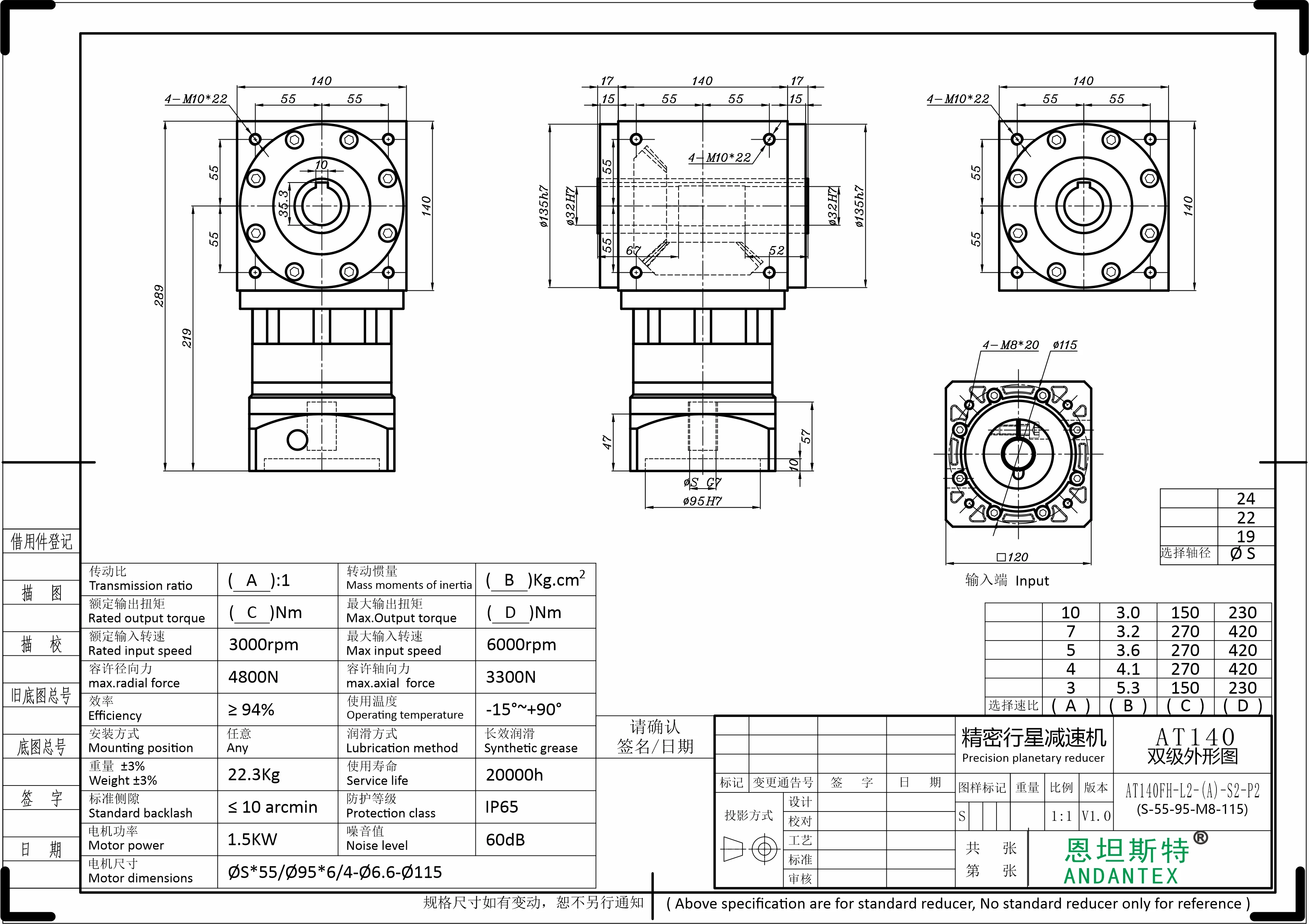

预览2D图纸此STEP实际输入轴径:24 mm

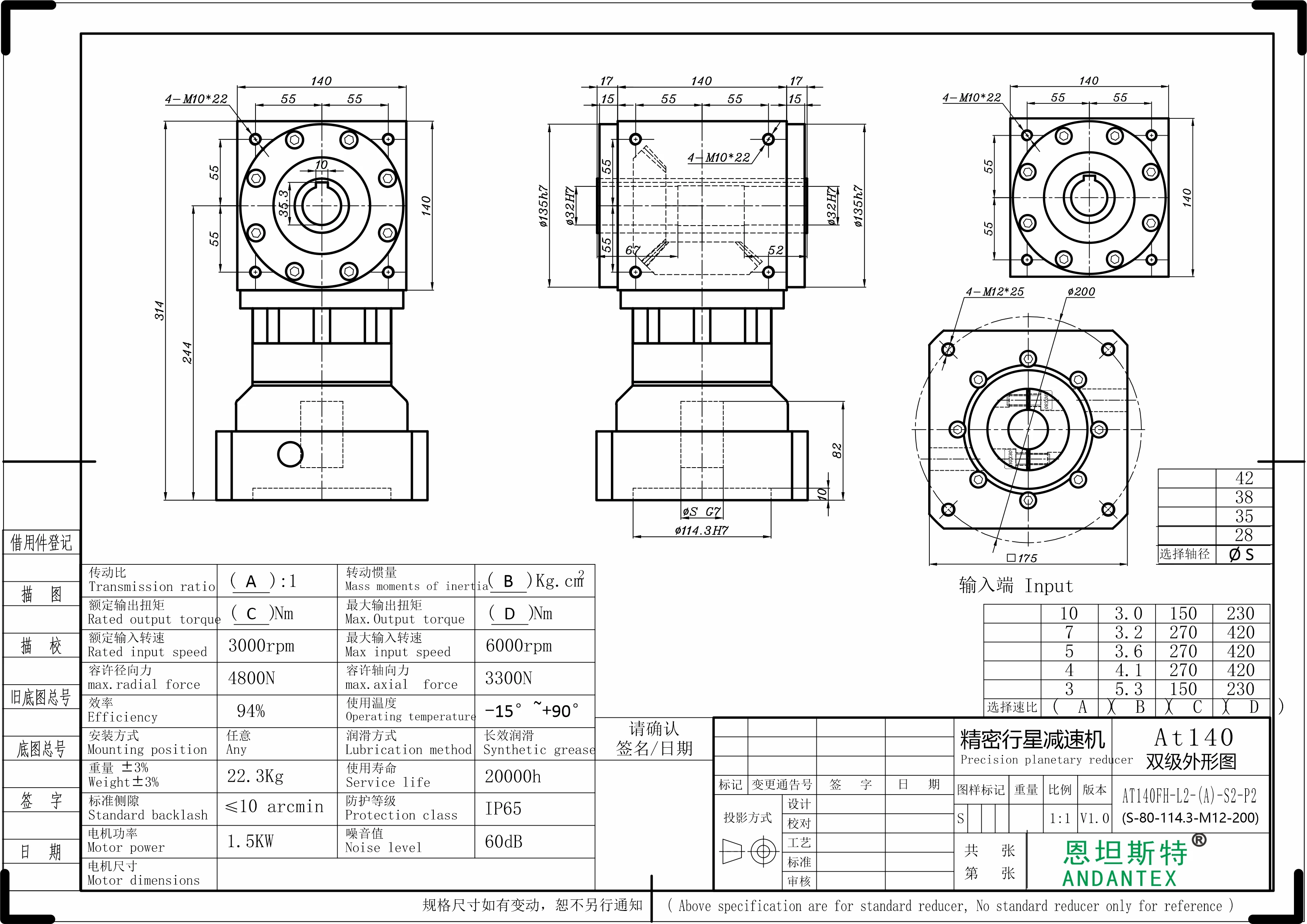

预览2D图纸此STEP实际输入轴径:19 mm

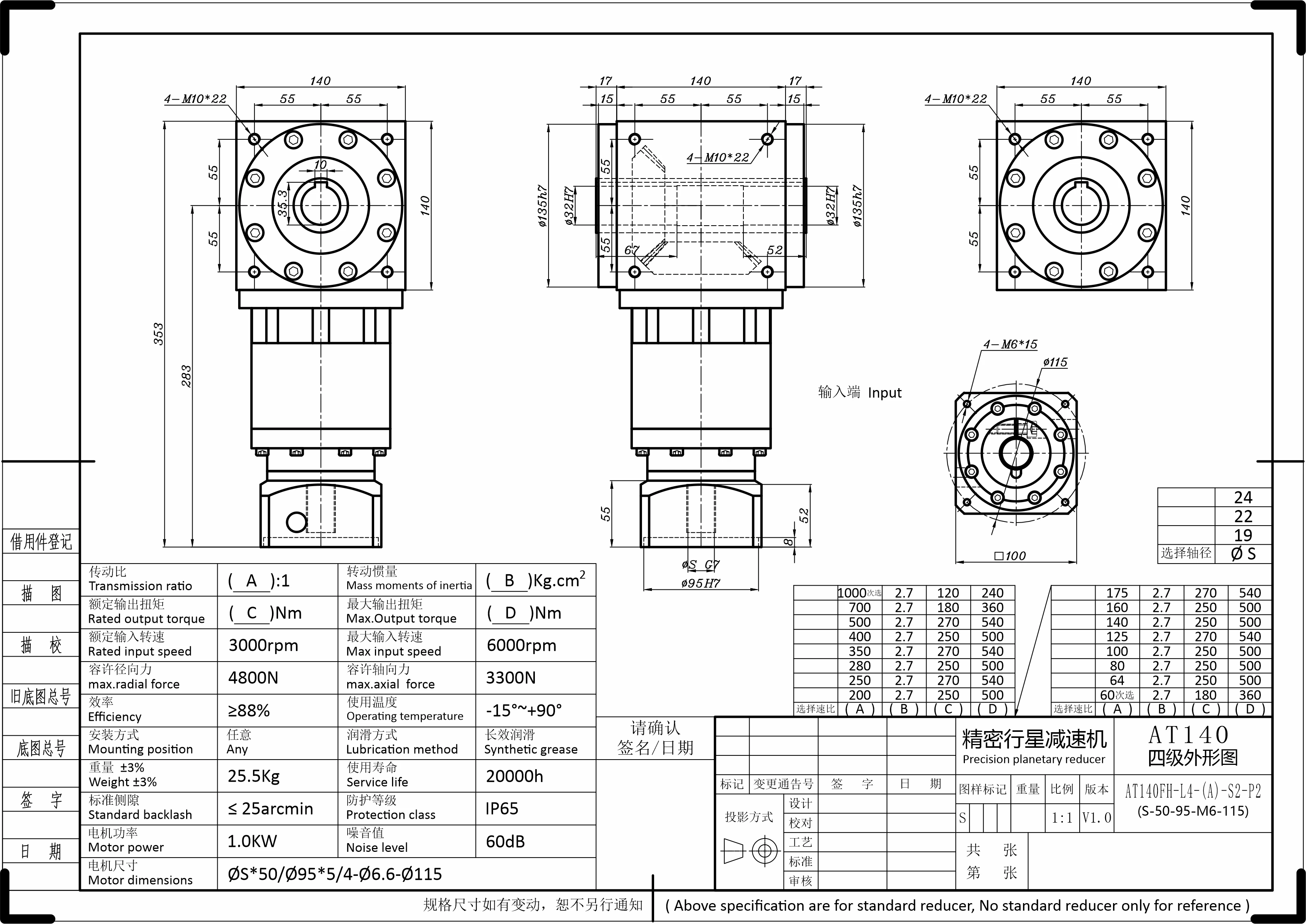

预览2D图纸此STEP实际输入轴径:22 mm

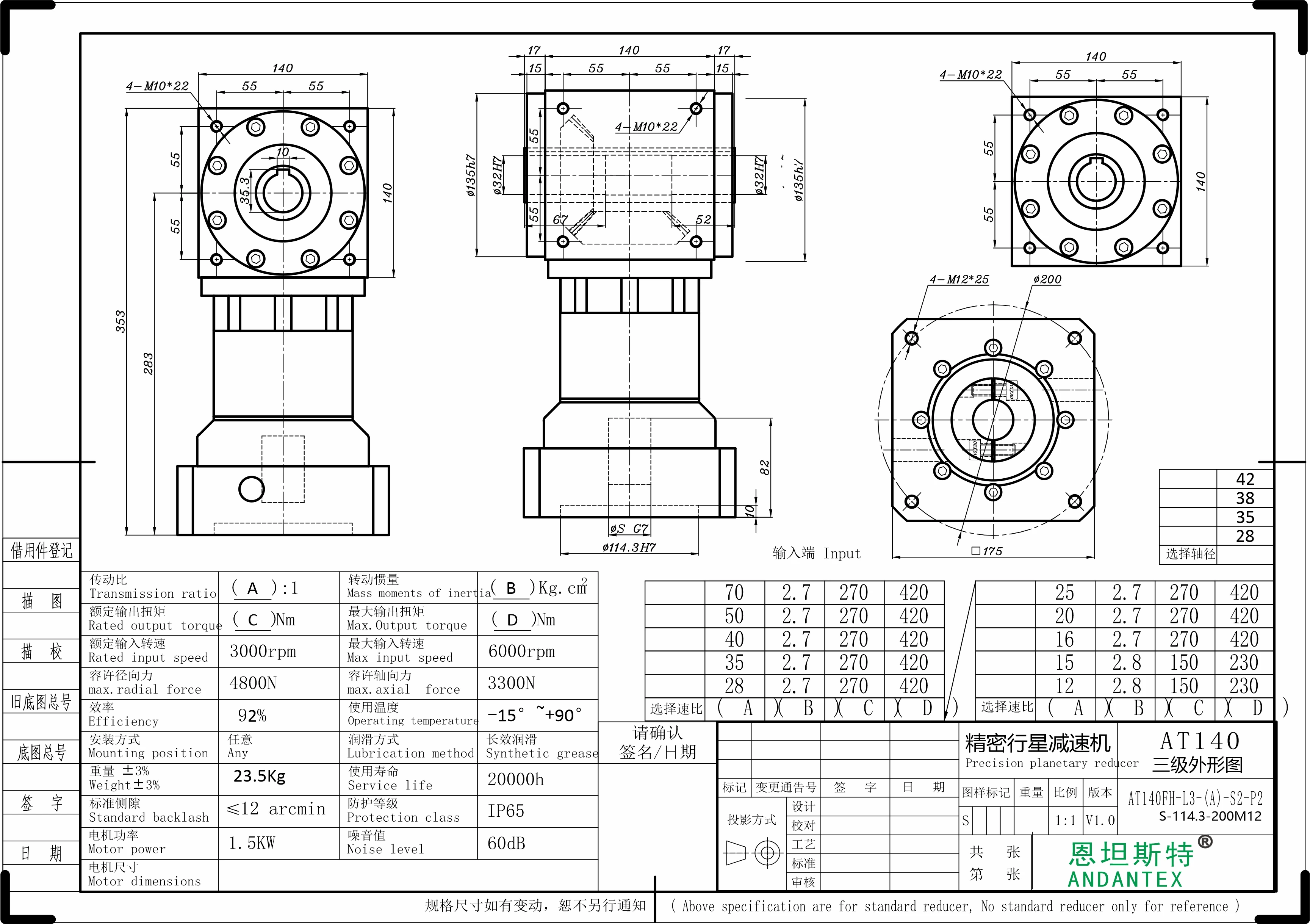

预览2D图纸此STEP实际输入轴径:19 mm

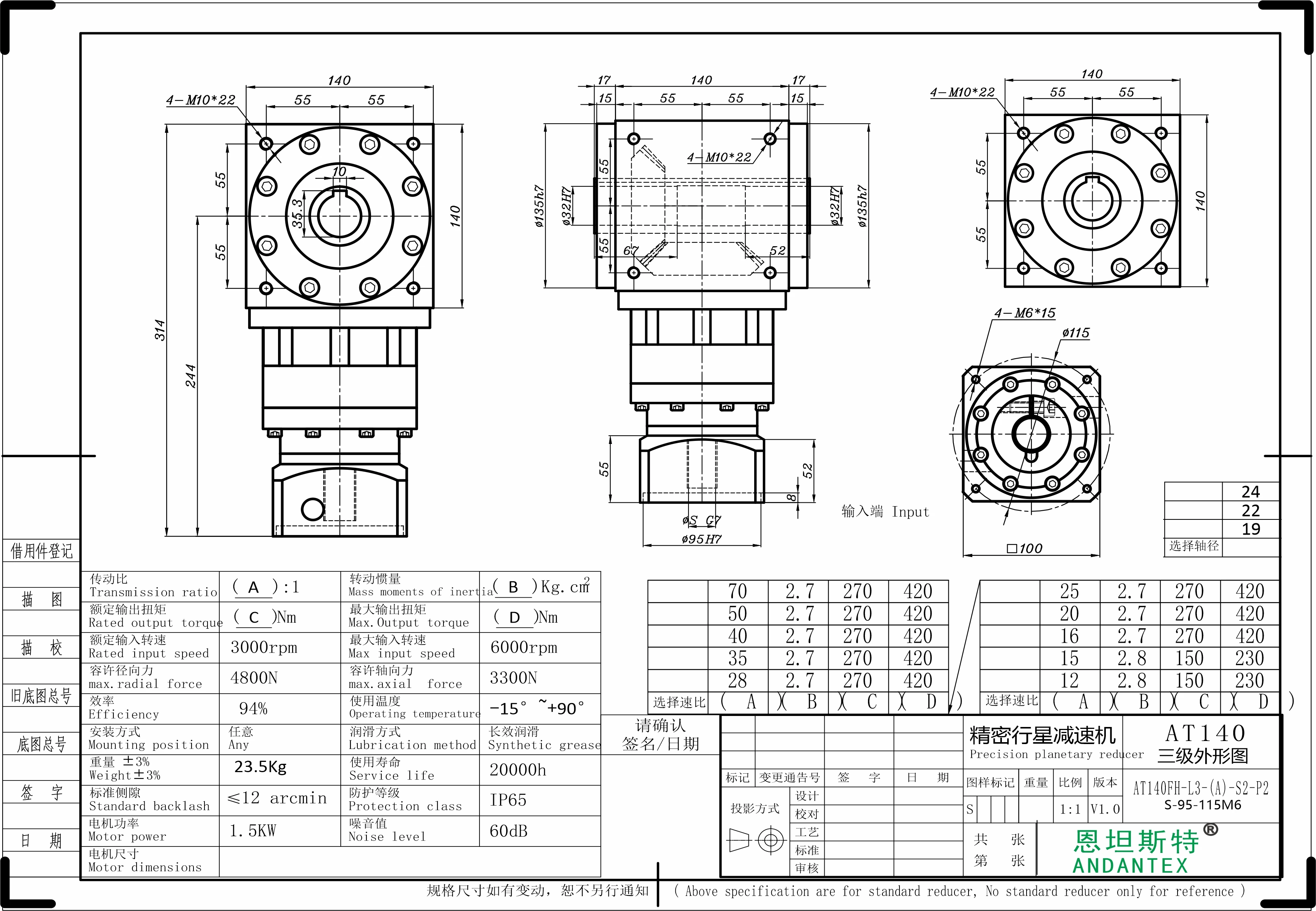

预览2D图纸此STEP实际输入轴径:24 mm

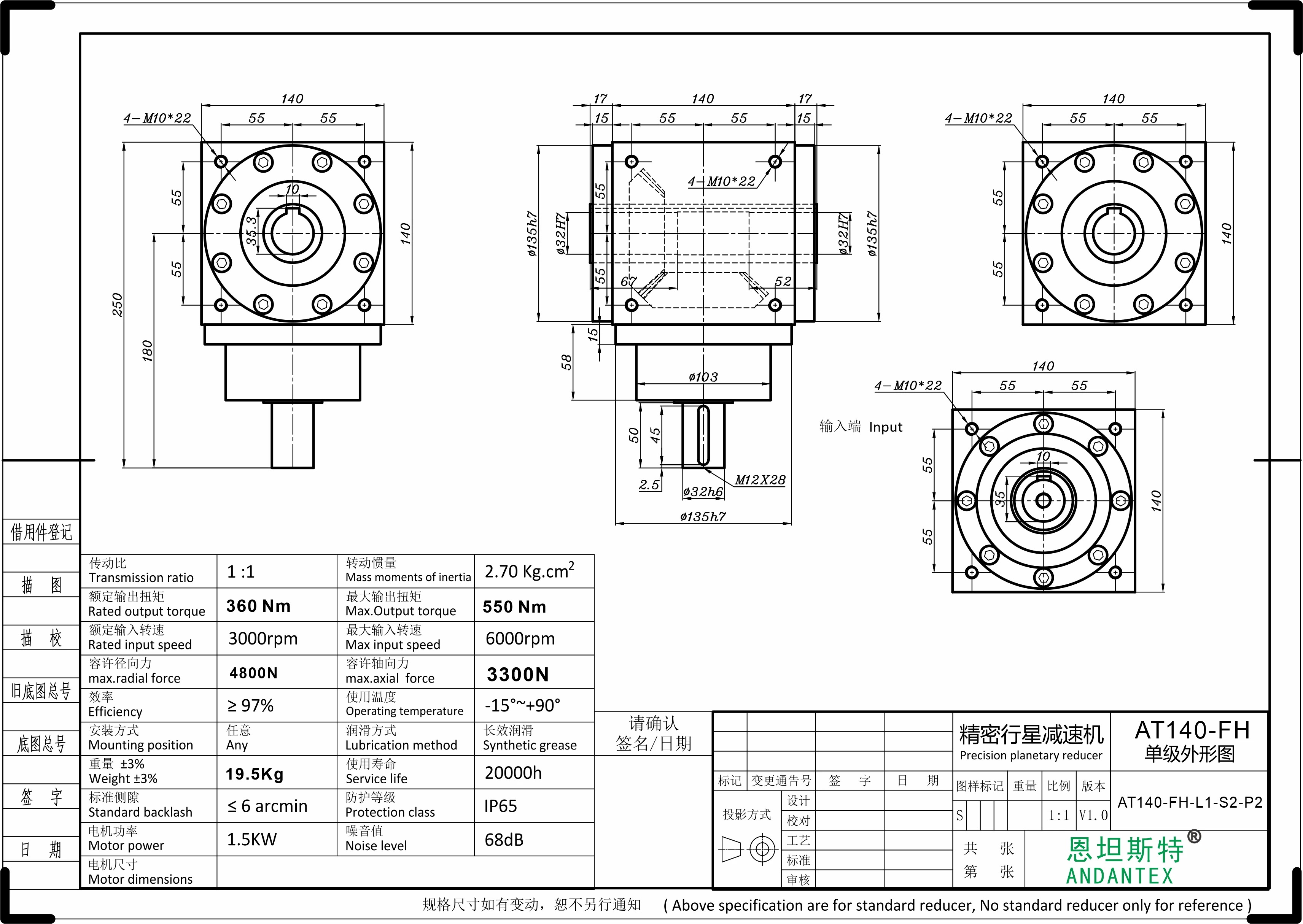

预览2D图纸

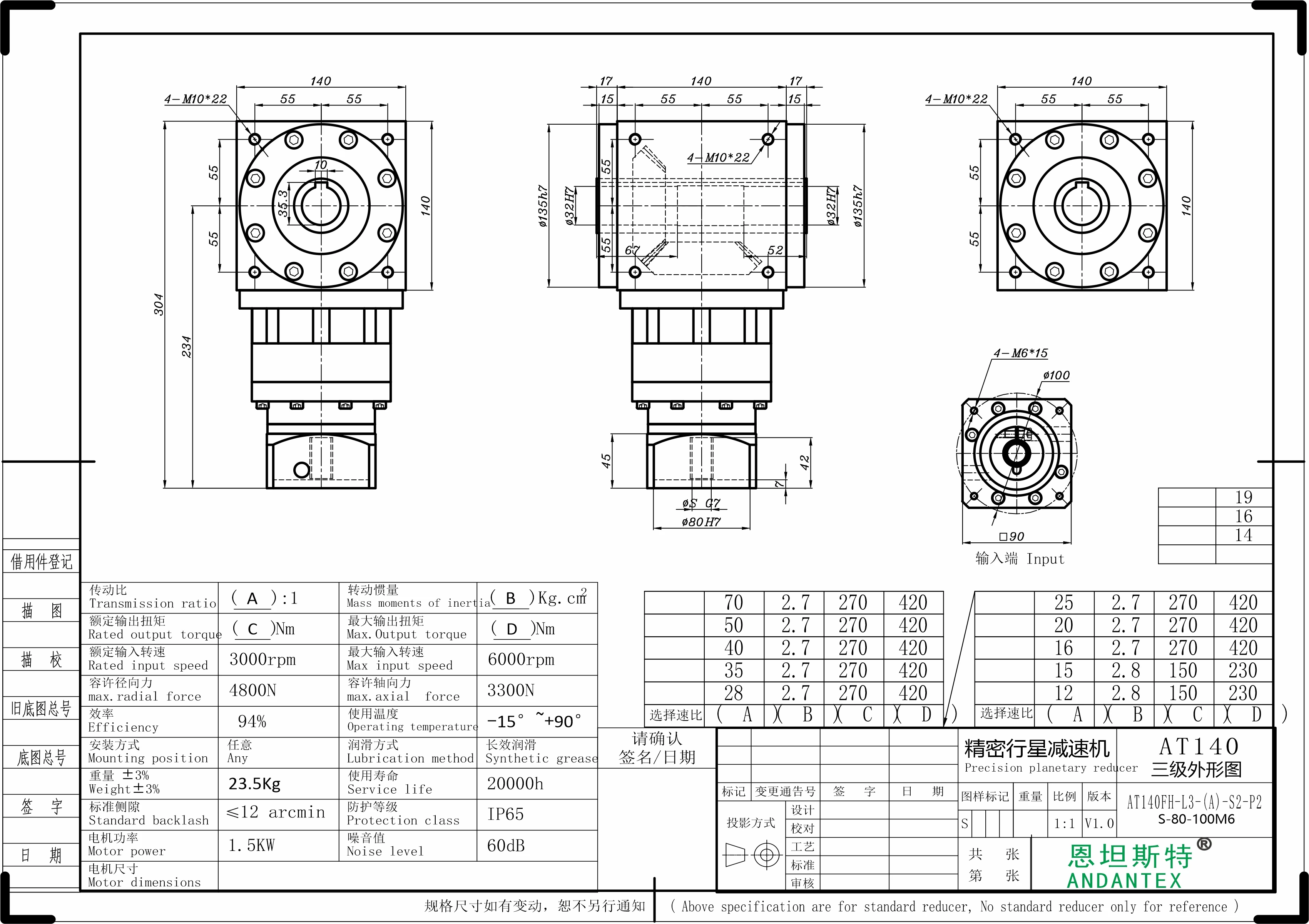

预览2D图纸
预览2D图纸
预览2D图纸
预览2D图纸
预览2D图纸
预览2D图纸
预览2D图纸减少筛选条件,或提交完整电机型号和尺寸图。
定制输入、输出和法兰应使用各自对应的图纸与模型。
双键槽孔输出直角减速机
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 输出结构 | 双键槽孔输出 | — |
| 减速比 | L3:12、15、16、20、25、28、35、40、50、70 | — |
| 额定输出扭矩 | 12/15:150;其余所列速比:270 | Nm |
| 最大输出扭矩 | 12/15:230;其余所列速比:420 | Nm |
| 传动效率 | 94 | % |
各项参数适用于表内注明的级数、速比与配置;定制结构以确认图纸为准。
输出结构:按本型号结构及所选工程配置核对。
减速比:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
额定输出扭矩:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
最大输出扭矩:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
传动效率:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 标准回差 | ≤10 | arcmin |
| 额定输入转速 | 3000 | rpm |
| 最高输入转速 | 6000 | rpm |
| 传动惯量 | 12/15:2.8;其余所列速比:2.7 | kg·cm² |
各项参数适用于表内注明的级数、速比与配置;定制结构以确认图纸为准。
标准回差:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
额定输入转速:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
最高输入转速:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
传动惯量:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 容许径向力 | 4800 | N |
| 容许轴向力 | 3300 | N |
| 输入接口 | 本参考配置为联轴器孔输入;孔径、止口、PCD及螺纹按配置图。 | — |
| 参考重量 | 22.3 | kg |
各项参数适用于表内注明的级数、速比与配置;定制结构以确认图纸为准。
容许径向力:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
容许轴向力:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
输入接口:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
参考重量:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 防护等级 | IP65 | — |
| 工作温度 | -15~+90 | ℃ |
| 使用寿命 | 20000 | h |
| 噪音值 | 60 | dB |
| 润滑方式 | 长效润滑 | — |
各项参数适用于表内注明的级数、速比与配置;定制结构以确认图纸为准。
防护等级:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
工作温度:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
使用寿命:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
噪音值:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
润滑方式:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 图示电机功率 | 1.5 | kW |
| 安装方式 | 任意 | — |
各项参数适用于表内注明的级数、速比与配置;定制结构以确认图纸为准。
图示电机功率:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。图示功率不代表所有电机接口均兼容。
安装方式:参考图:AT140-FH-L3-19-70-90M6.jpg;仅适用于所示级数、速比及接口,其他配置按各自原图。
不同级数、速比及定制结构的参数可能不同,请以本配置确认图纸为准。
可结合包装、搬运、检测、丝杆、同步带及齿轮齿条等传动机构的负载、输出转速和安装空间评估;需额外核对轴向、径向载荷及惯量。
按实际机构计算负载、惯量、转速、速比和工作制;额定工况与瞬时峰值分别校核。接口逐项核对轴径、轴长、键槽、止口、PCD及螺孔,不能只按电机功率认定兼容。
按本页配置名称、结构、级数与接口选择对应资料。缺少的文件显示待提供,不用其他型号或级数的模型代替。本型号为双键槽孔输出直角减速机,各配置的输入形式和性能分别以原图为准。性能参考AT140-FH-L3-19-70-90M6.jpg,仅适用于该级数、速比与接口,不泛化到其他配置。
同系列使用一致的参数分类和顺序;具体数值、接口、精度、负载与温度按各型号及配置原图分别核对。
请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与设备用途。根据实际工况核对额定扭矩、峰值、惯量及安装条件。
询价请附电机及装配图、速比、数量、工作节拍与交付要求。定制接口、交期及物流按具体项目确认。
