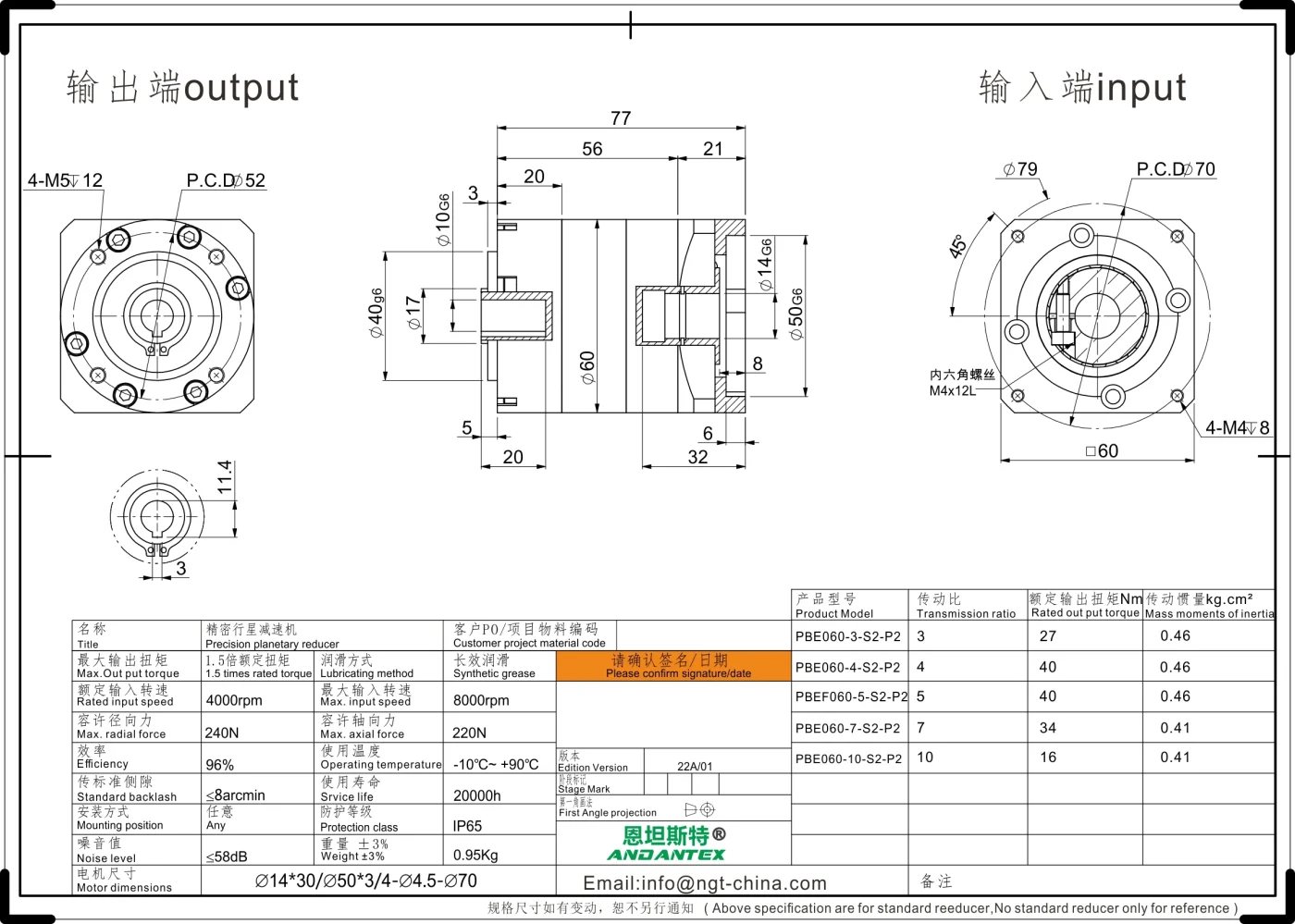

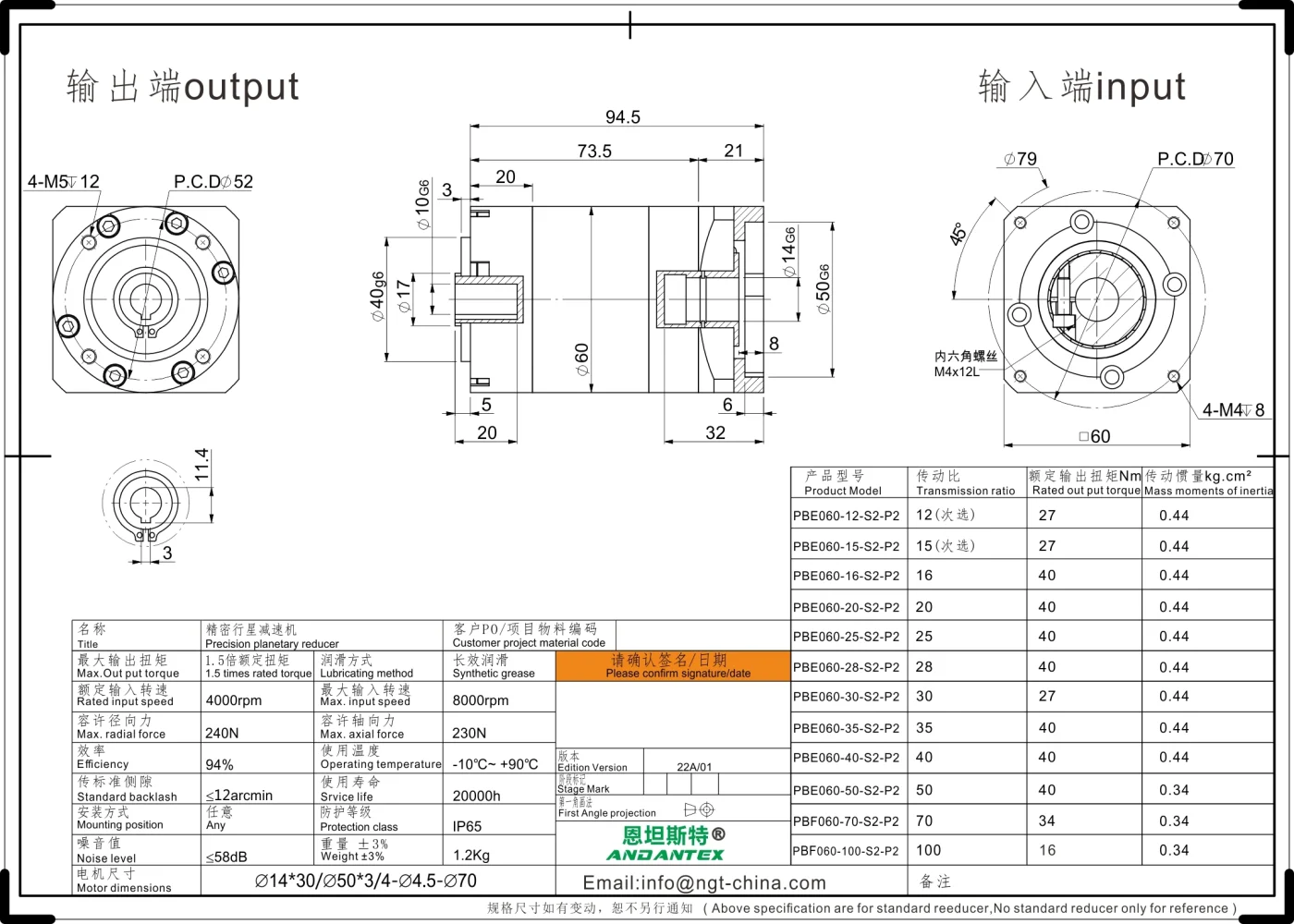

预览2D图纸PBE060 L1 14-50-70 键槽孔输出
- 轴径
- 14 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4-M4×8
ANDANTEX PRODUCT
恩坦斯特 ANDANTEX PBE060圆法兰孔输出行星减速机采用键槽孔输出结构，可结合包装、搬运、检测、丝杆或同步带机构的负载、输出转速及安装空间评估。
PBE060模型源文件名写作PBE60；按图纸PBE060记录。输出为10mm键槽孔。
技术参数来自对应型号、级数及速比的原始22A/01图纸。请按工况分别校核额定扭矩、瞬时最大扭矩、径向和轴向载荷；图示值须与确认的订货图及实际工作制一起使用。

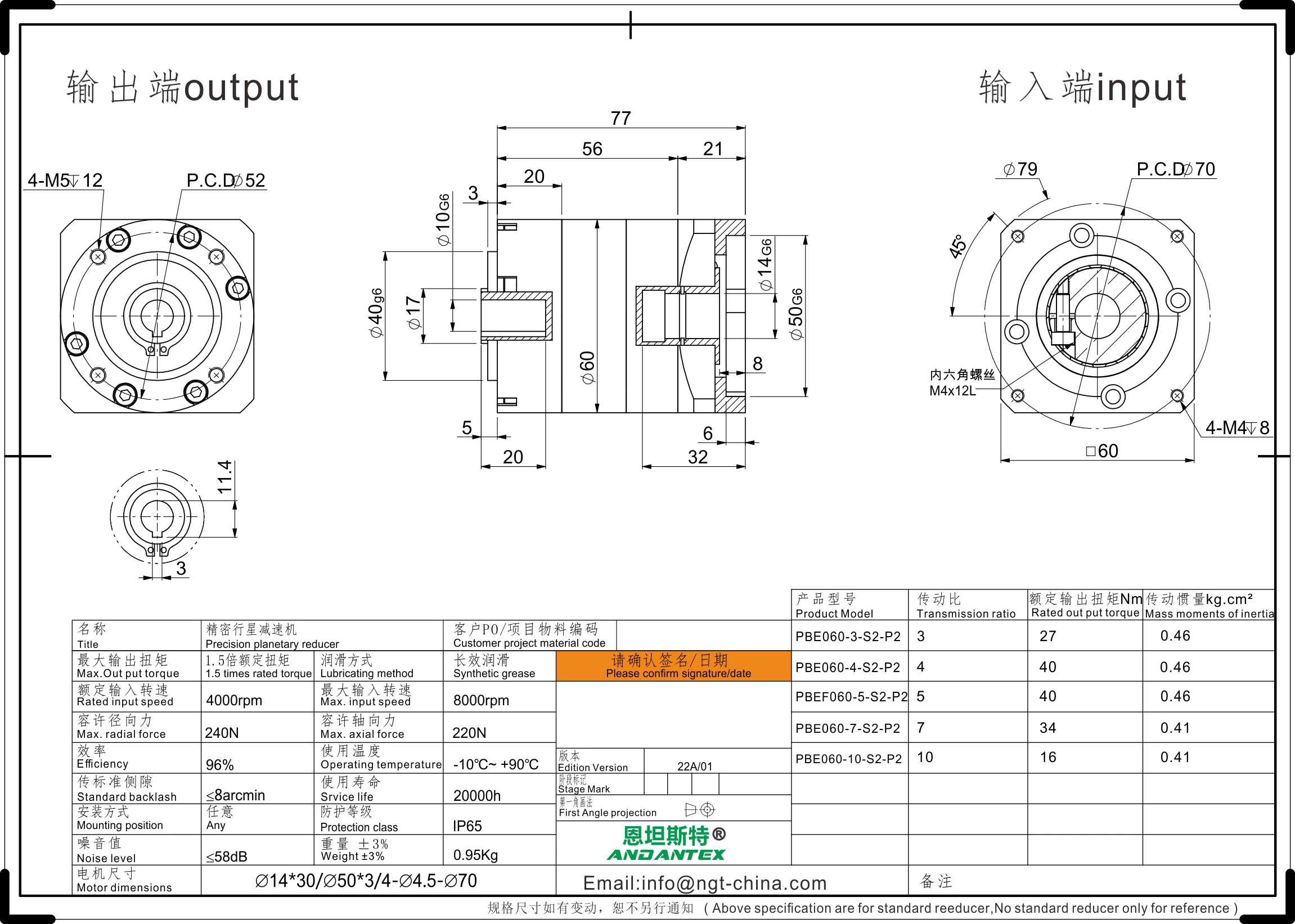

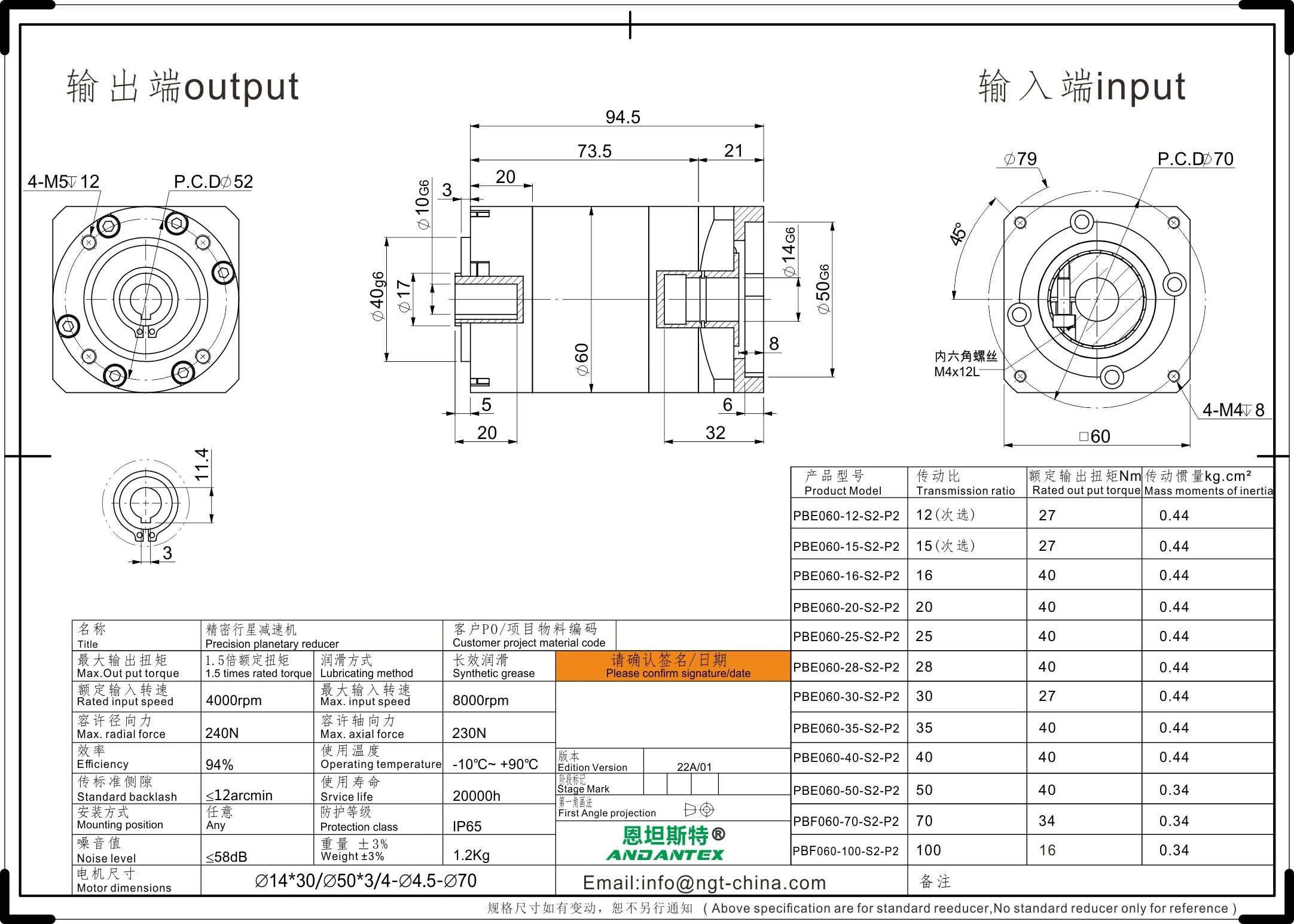

主图为本系列产品外观参考图，具体型号外形以对应配置图纸为准；安装尺寸图保留在相册与工程资料区。选择工程资料时，核对电机轴径、轴长、键槽、止口、孔距及安装螺纹，再查看相应L1/L2配置；未确认配对的模型不作为本配置下载。
可返回PBE孔输出圆法兰减速机系列比较其他型号，或使用电机接口匹配工具核对接口。
- PBE060
- 产品型号
- PBE 孔输出圆法兰减速机
- 产品系列
- L1：3、4、5、7、10；L2各速比见对应图纸 —
- 速比
- i=3：27；i=4：40；i=5：40；i=7：34；i=10：16 Nm
- 额定输出扭矩
- L1：≤8；L2：≤12 arcmin
- 回程间隙
- 8000 rpm
- 最高输入转速
- L1：96；L2：94 %
- 传动效率
主要技术参数
PBE060圆法兰孔输出行星减速机
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 输出结构 | 键槽孔输出；输出孔φ10mm | — |
| 输出孔径 | 10 | mm |
| 输出止口 | 40 | mm |
| 输出安装孔距PCD | 52 | mm |
| 减速比 | L1：3、4、5、7、10；L2各速比见对应图纸 | — |
| 一级速比与额定输出扭矩 | i=3：27；i=4：40；i=5：40；i=7：34；i=10：16 | Nm |
| 二级速比与额定输出扭矩 | 16–40 | Nm |
| 最大输出扭矩 | 对应速比额定值的1.5倍 | — |
| 标准回差 | L1：≤8；L2：≤12 | arcmin |
| 传动效率 | L1：96；L2：94 | % |
| 额定输入转速 | 4000 | rpm |
| 最高输入转速 | 8000 | rpm |
| 容许径向力 | 240 | N |
| 容许轴向力 | L1：220；L2：230 | N |
| 参考重量 | L1：0.95；L2：1.2 | kg |
| 防护等级 | IP65 | — |
| 工作温度 | -10～+90 | ℃ |
| 使用寿命 | 20000 | h |
| 噪音值 | L1/L2：≤58 | dB |
| 安装方式 | 任意 | — |
| 润滑方式 | 长效润滑脂 | — |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
输出结构：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
输出孔径：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
输出止口：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
输出安装孔距PCD：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
减速比：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
一级速比与额定输出扭矩：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
二级速比与额定输出扭矩：范围按原始L2速比表；各速比额定值须逐项查图，不能将最大值套用全部速比。
最大输出扭矩：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
标准回差：按相应L1/L2图示条件。
传动效率：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
额定输入转速：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
最高输入转速：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
容许径向力：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
容许轴向力：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
参考重量：图示重量±3%，按级数及接口确认。
防护等级：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
工作温度：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
使用寿命：图纸参考值，需按实际负载、工作制及维护条件确认。
噪音值：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
安装方式：原图标注Any，具体机构须确认润滑与安装条件。
润滑方式：按原始22A/01图纸对应型号、级数和速比参考；以确认的订货图为准。
不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
PBE060 典型应用与选型
可结合包装、搬运、检测、丝杆、同步带及齿轮齿条机构的实际负载、输出转速和空间评估；按工作节拍额外核对惯量及轴向、径向载荷。
选型核对要点
先按机构计算额定与峰值负载、转速、速比、工作制及惯量，再核对回差和安装空间。输入端逐项核对轴径、轴长、键槽、止口、PCD及螺纹，输出端核对键槽孔及连接尺寸。
技术文章
选型常见问题
PBE060的输出是实心轴吗？
本页资料为带键槽的孔输出结构。输出孔径及止口、孔距按本页参数与具体安装图核对。
PBE060如何选择电机接口和图纸？
按输入轴径、轴长、键槽、止口、PCD、螺纹及级数选择对应配置，不能只用电机功率判断适配。PBE060模型源文件名写作PBE60；按图纸PBE060记录。输出为10mm键槽孔。
PBE060的不同速比额定扭矩相同吗？
额定扭矩按速比分别给出。L1速比与扭矩见本页对应行；L2按相应原图查表，最大输出扭矩为对应额定值的1.5倍。
PBE060询价需要提供哪些资料？
请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与安装要求；交期和定制接口按具体项目确认。
需要报价或选型确认？
询价请附电机和装配图、完整接口、速比、数量、负载及节拍。定制接口、交期、包装及物流按项目确认。
