参数名称	数值 / 范围	单位
减速比	本体5：1；前置2/3/5另列，须确认整机总速比	—
额定输出扭矩	41	Nm
最大输出扭矩	82	Nm
容许输入转速	待确认	rpm
容许台面转速	≤200	rpm

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

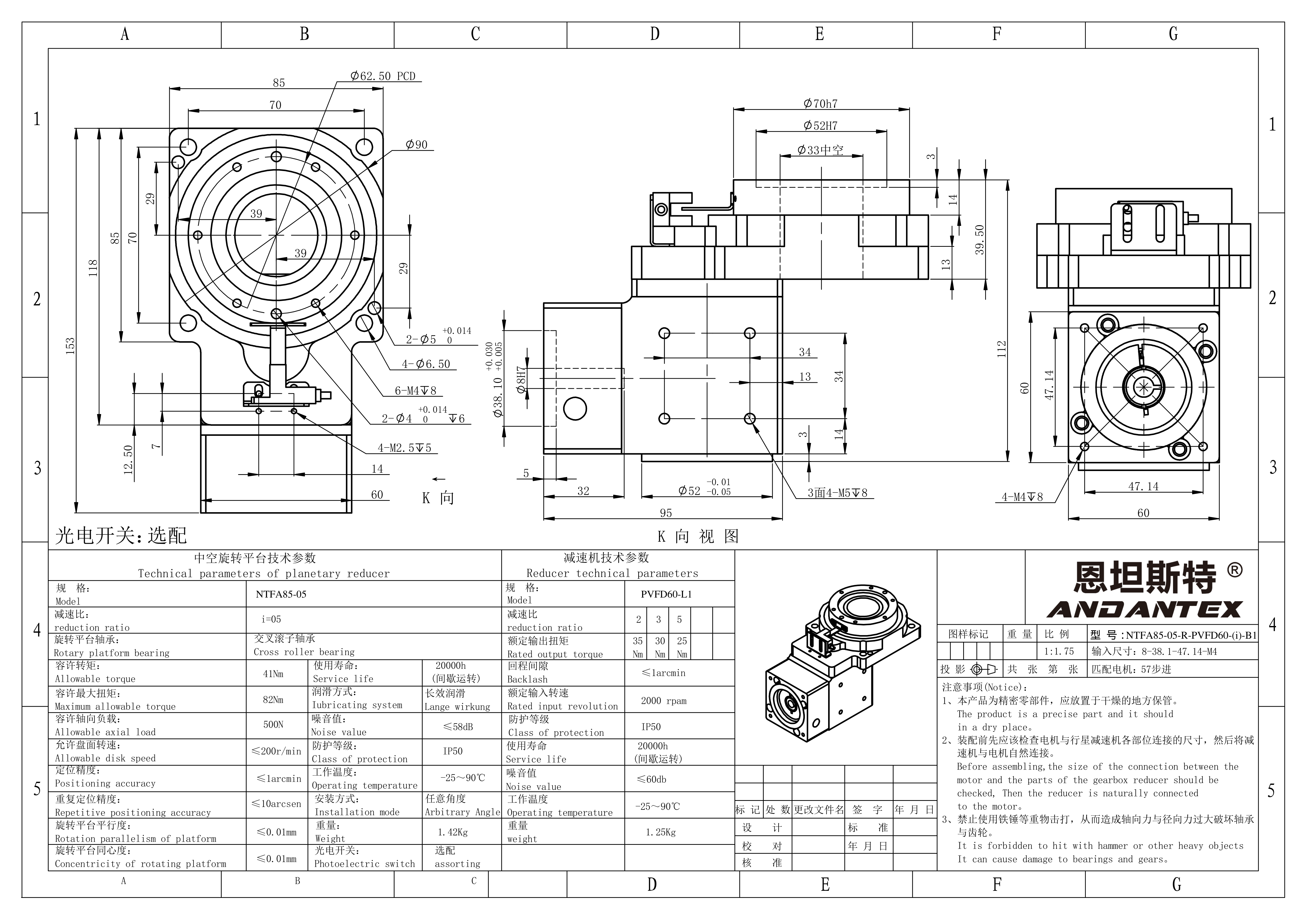

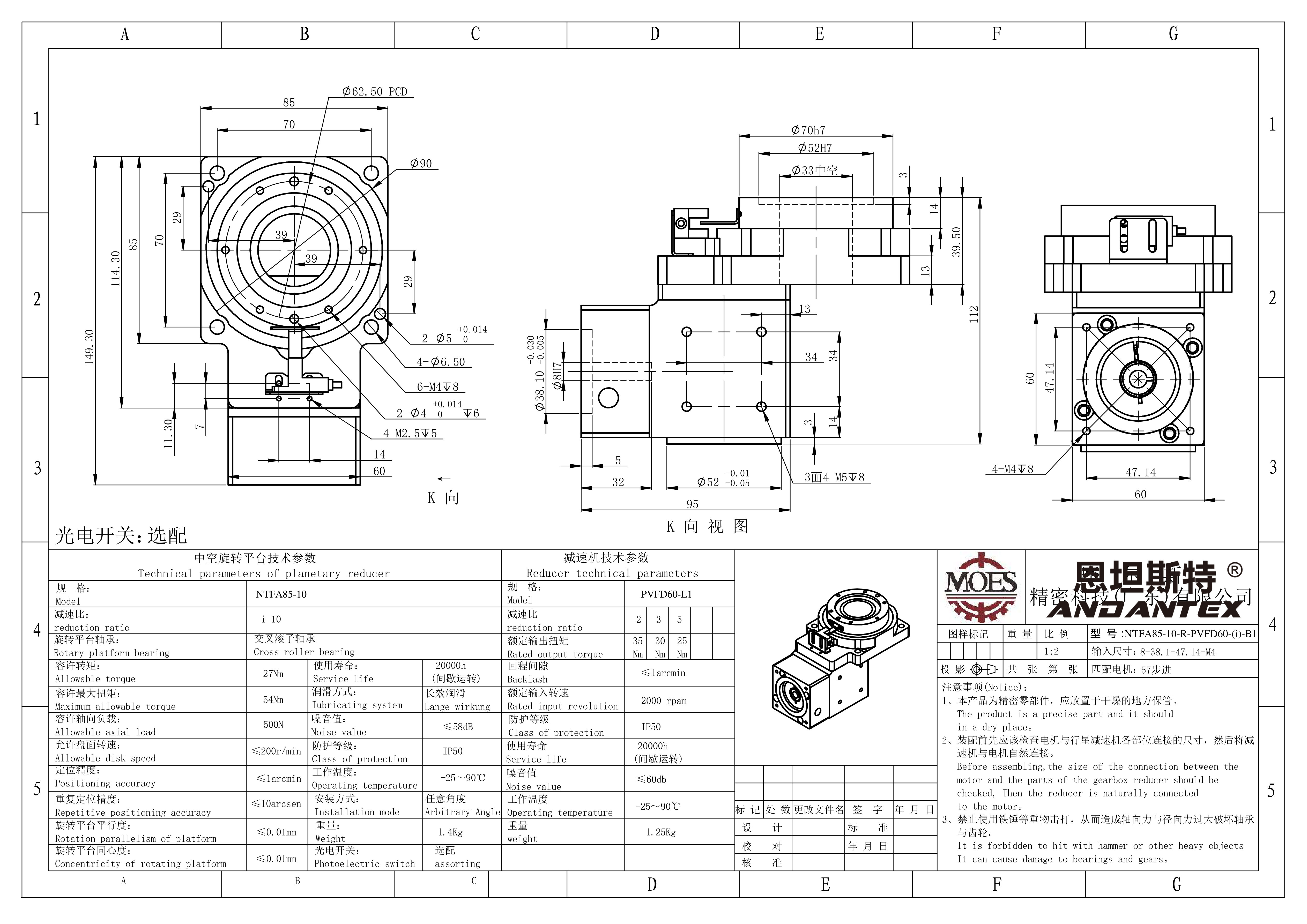

减速比：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

额定输出扭矩：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

最大输出扭矩：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

容许输入转速：对应配置图纸尚未核实此项，待补充。

容许台面转速：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

承载与力矩

参数名称	数值 / 范围	单位
容许轴向负载	500	N
容许径向负载	待确认	N
容许倾覆力矩	待确认	Nm

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

容许轴向负载：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

容许径向负载：对应配置图纸尚未核实此项，待补充。

容许倾覆力矩：对应配置图纸尚未核实此项，待补充。

定位与运行精度

参数名称	数值 / 范围	单位
重复定位精度	≤10	arcsec
定位精度	≤1	arcmin
回差	待确认	arcmin
台面轴向跳动	待确认	mm
台面径向跳动	待确认	mm

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

重复定位精度：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

定位精度：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

回差：对应配置图纸尚未核实此项，待补充。

台面轴向跳动：对应配置图纸尚未核实此项，待补充。

台面径向跳动：对应配置图纸尚未核实此项，待补充。

台面与安装结构

参数名称	数值 / 范围	单位
台面外径	待确认	mm
中空孔径	待确认	mm
轴承结构	交叉滚子轴承	—
台面平行度	≤0.01	mm
台面同心度	≤0.01	mm
参考重量	平台本体1.42	kg

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

台面外径：对应配置图纸尚未核实此项，待补充。

中空孔径：对应配置图纸尚未核实此项，待补充。

轴承结构：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

台面平行度：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

台面同心度：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

参考重量：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

使用与维护

参数名称	数值 / 范围	单位
防护等级	IP50	—
工作温度	−25～+90	℃
使用寿命	间歇运转20000	h
润滑方式	长效润滑	—

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

防护等级：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

工作温度：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

使用寿命：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

润滑方式：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

配置差异与补充

参数名称	数值 / 范围	单位
输出结构	直角组合型中空旋转平台	—

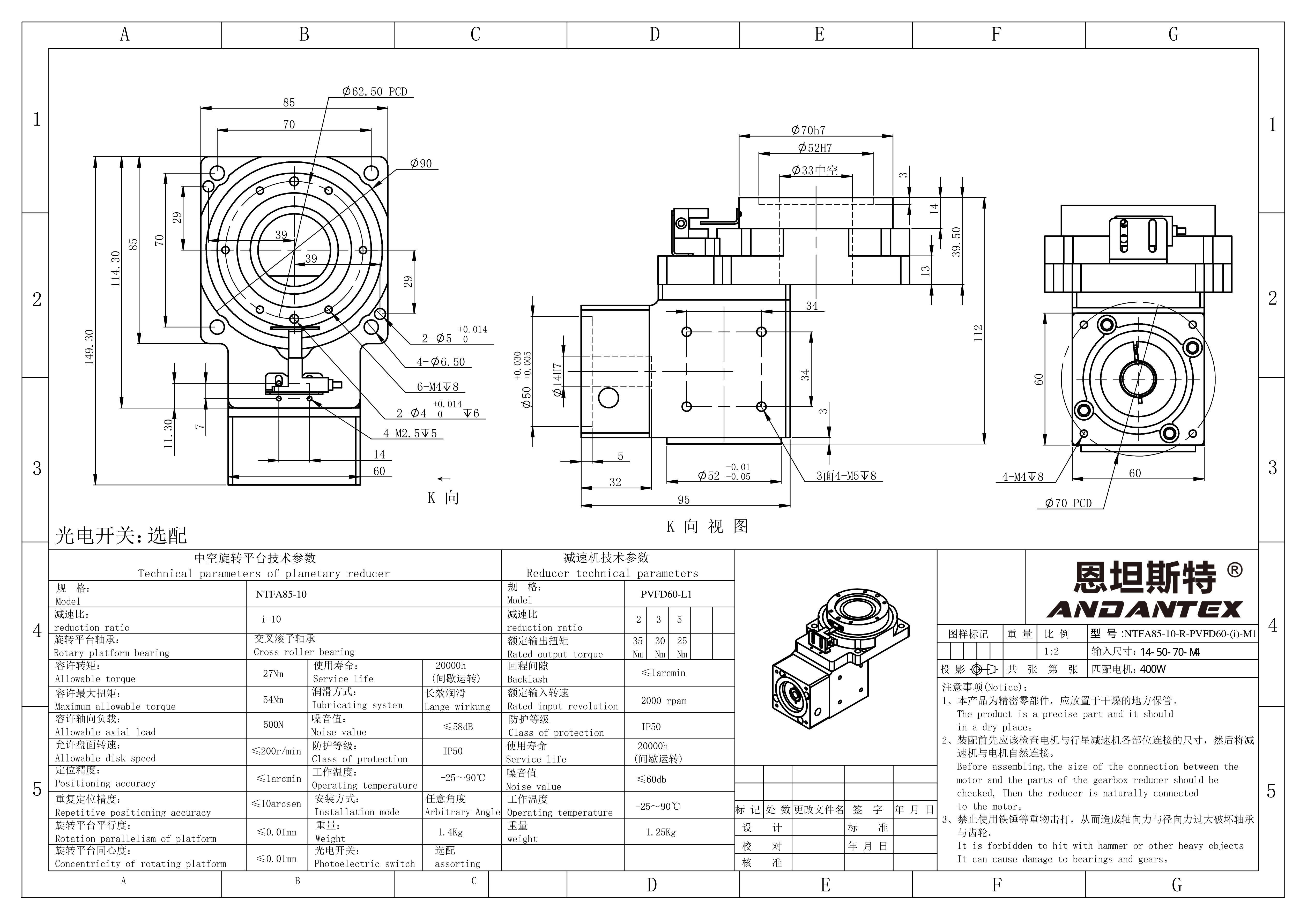

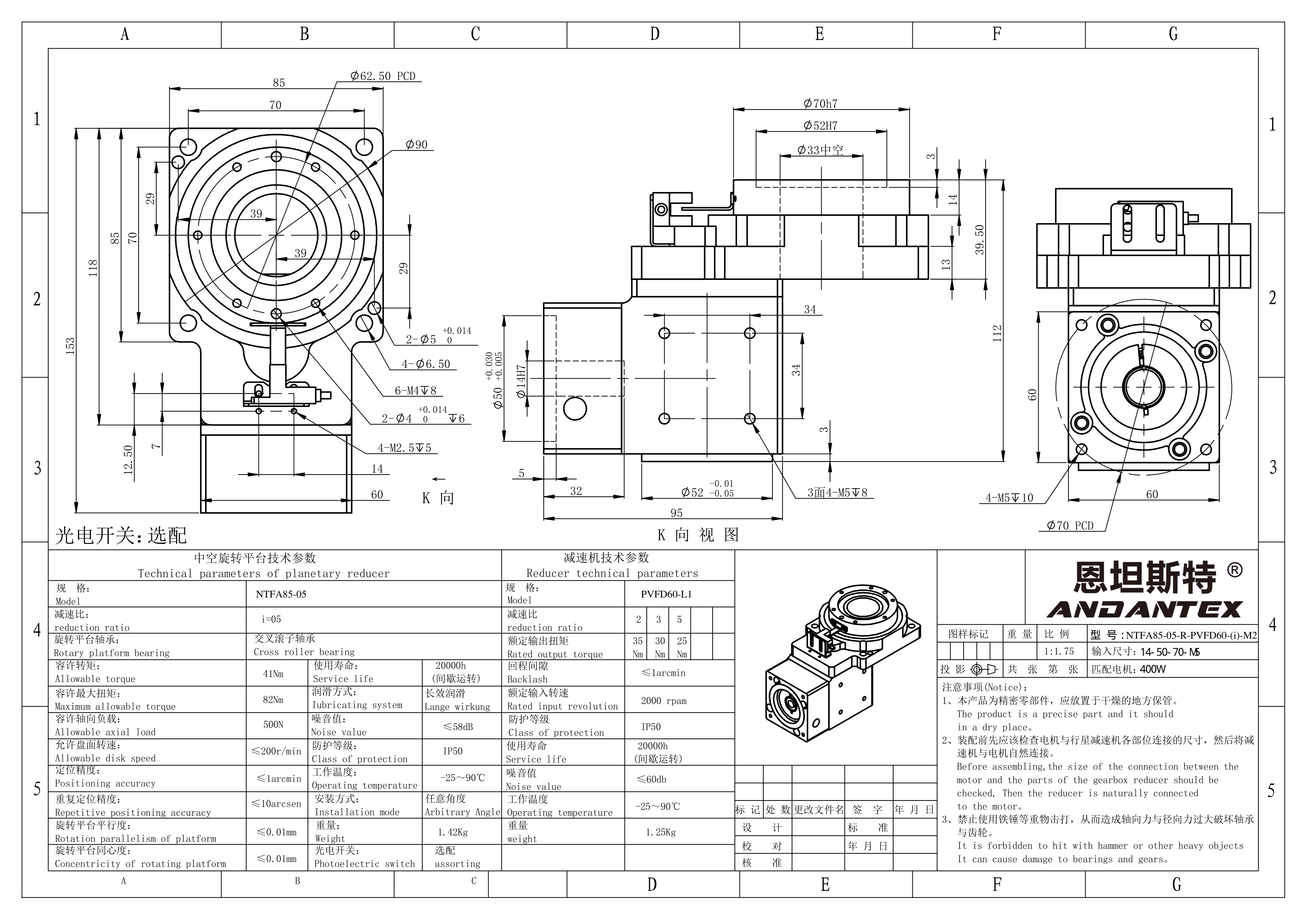

输入接口	14-50-70；8-38.1-PCD待确认	mm
噪音值	≤58	dB
安装方式	任意角度	—
前置减速机型号	PVFD60-L1	—
前置速比与额定扭矩	2：35；3：30；5：25	Nm
前置减速机参考重量	1.25	kg
前置额定输入转速	2000	rpm
前置回差	≤1	arcmin

数据来源：对应型号配置图纸

各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

输入接口：顺序：输入轴径—止口—PCD。31、47.14等方孔边距不直接写为PCD；未确认部分留空筛选。

噪音值：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

安装方式：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

前置减速机型号：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

前置速比与额定扭矩：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

前置减速机参考重量：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

前置额定输入转速：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

前置回差：参考图：NTFA85-05-R-PVFD60-B1(配57步进输入8-38.1-47.14-M4)；以下为该图平台本体参数，前置减速机及其他速比另行核对。

不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
