恩坦斯特 ANDANTEX AT120-FL1属于单轴输出直角减速机,可用于自动化传动、安装空间规划及电机连接方案评估。先核对实际负载、工作节拍、速比、精度与安装空间,再按本页各配置选择工程图纸。

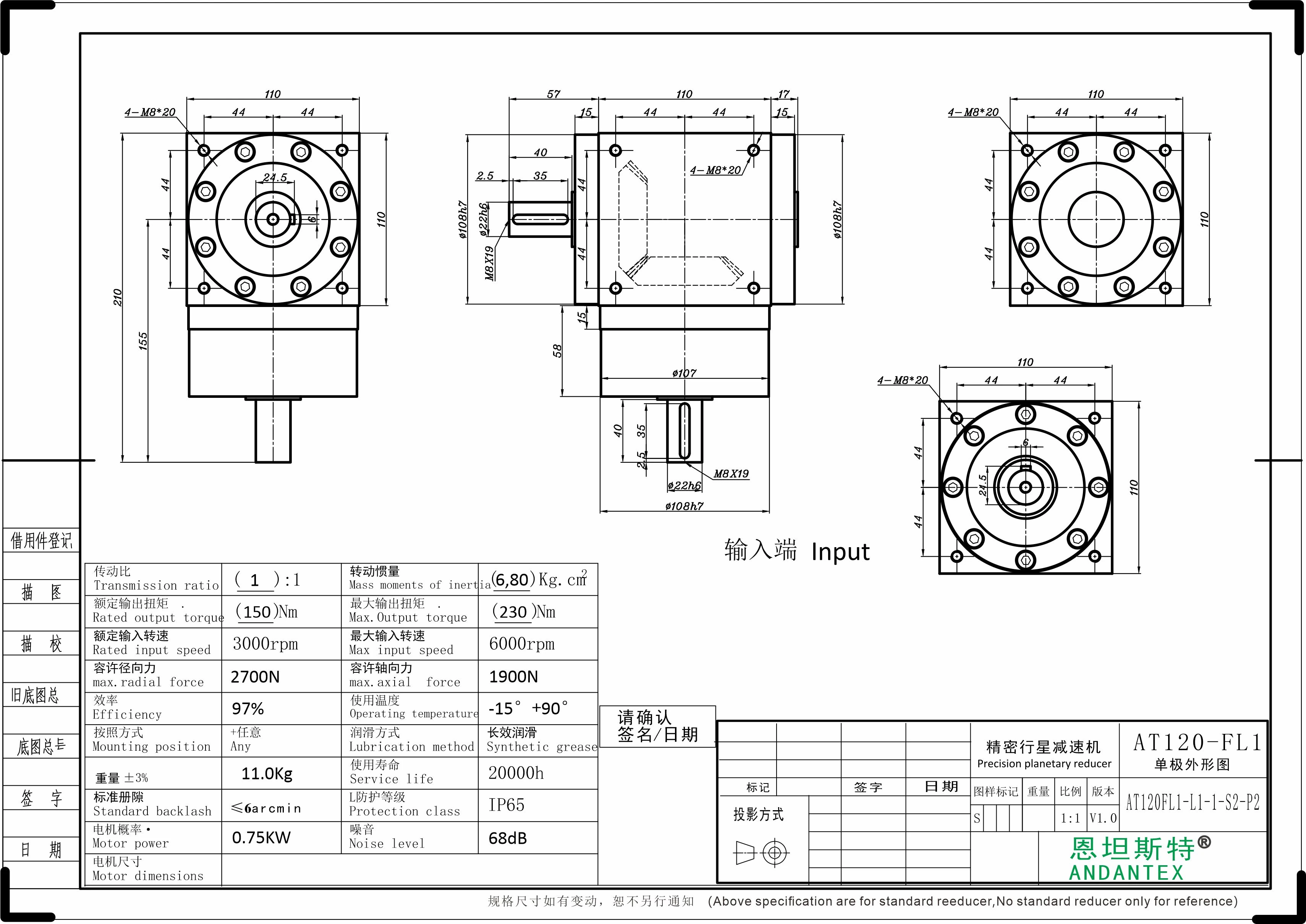

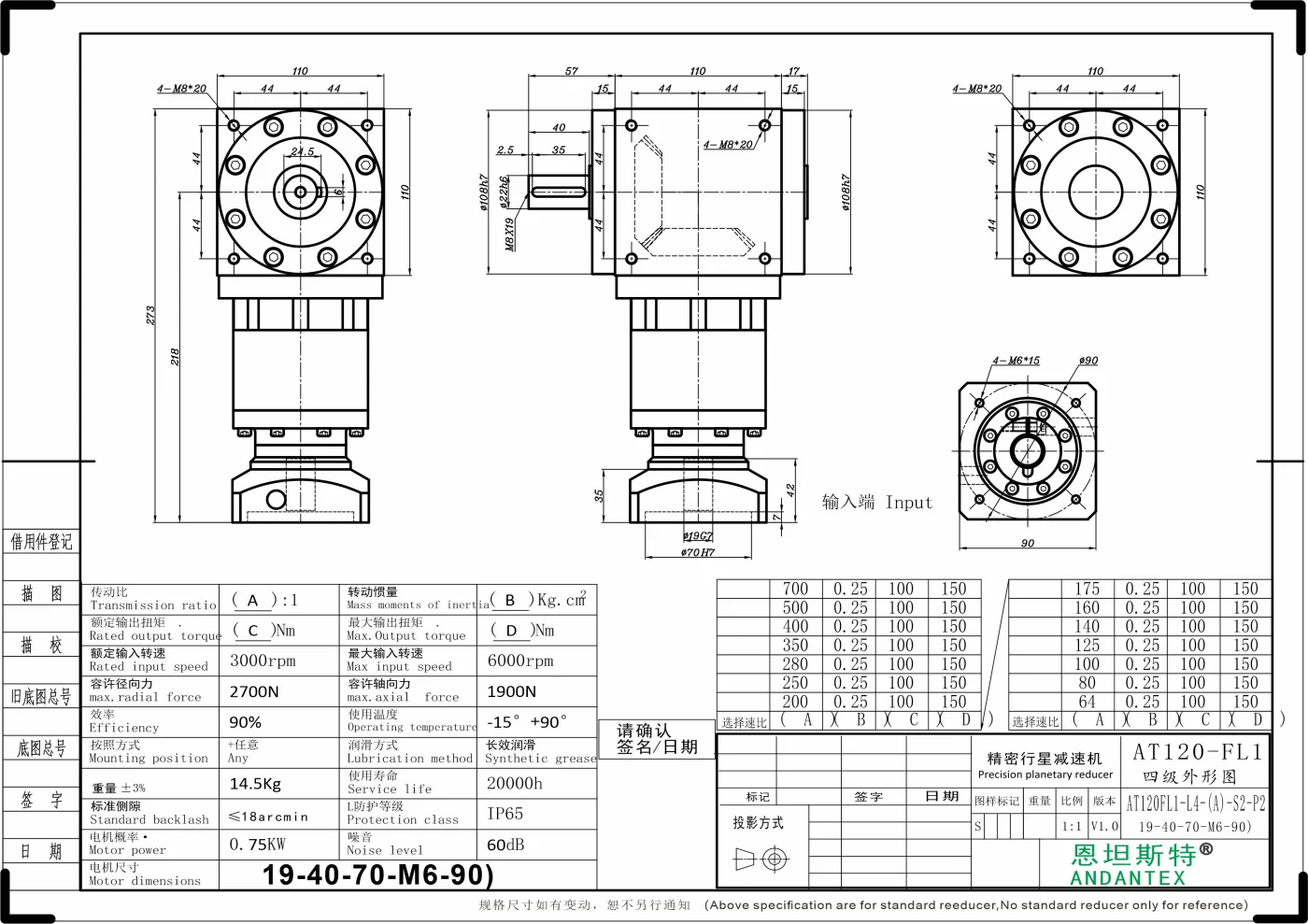

本页为FL1单轴输出结构。L1是键轴输入,其他级数按各自电机孔接口图核对。参数表的参考值来自AT120-FL1-L1-1-S2-P2。
工程资料按型号、结构、级数与接口分别关联。
可返回AT-FL1单轴输出直角减速机比较已上传型号,或使用电机接口匹配工具逐项核对输入轴径、止口及孔距。
- AT120-FL1
- 产品型号
- AT-FL1单轴输出直角减速机
- 产品系列
- L1:1:1
- 减速比
- 150 Nm
- 额定输出扭矩
- 单根键轴输出
- 输出结构
- 2700 N
- 容许径向力
- 6000 rpm
- 最高输入转速
- 97 %
- 传动效率
按接口尺寸查找AT120-FL1图纸
跨型号查找相同或相近接口
已有电机尺寸?可以在全部已记录型号中继续匹配。
AT120-FL1 2D / 3D 工程资料
- 19
- 2D + 3D 文件
- 11
- 接口 / 级数组合
- 8
- 2D + 3D 齐全
- 3

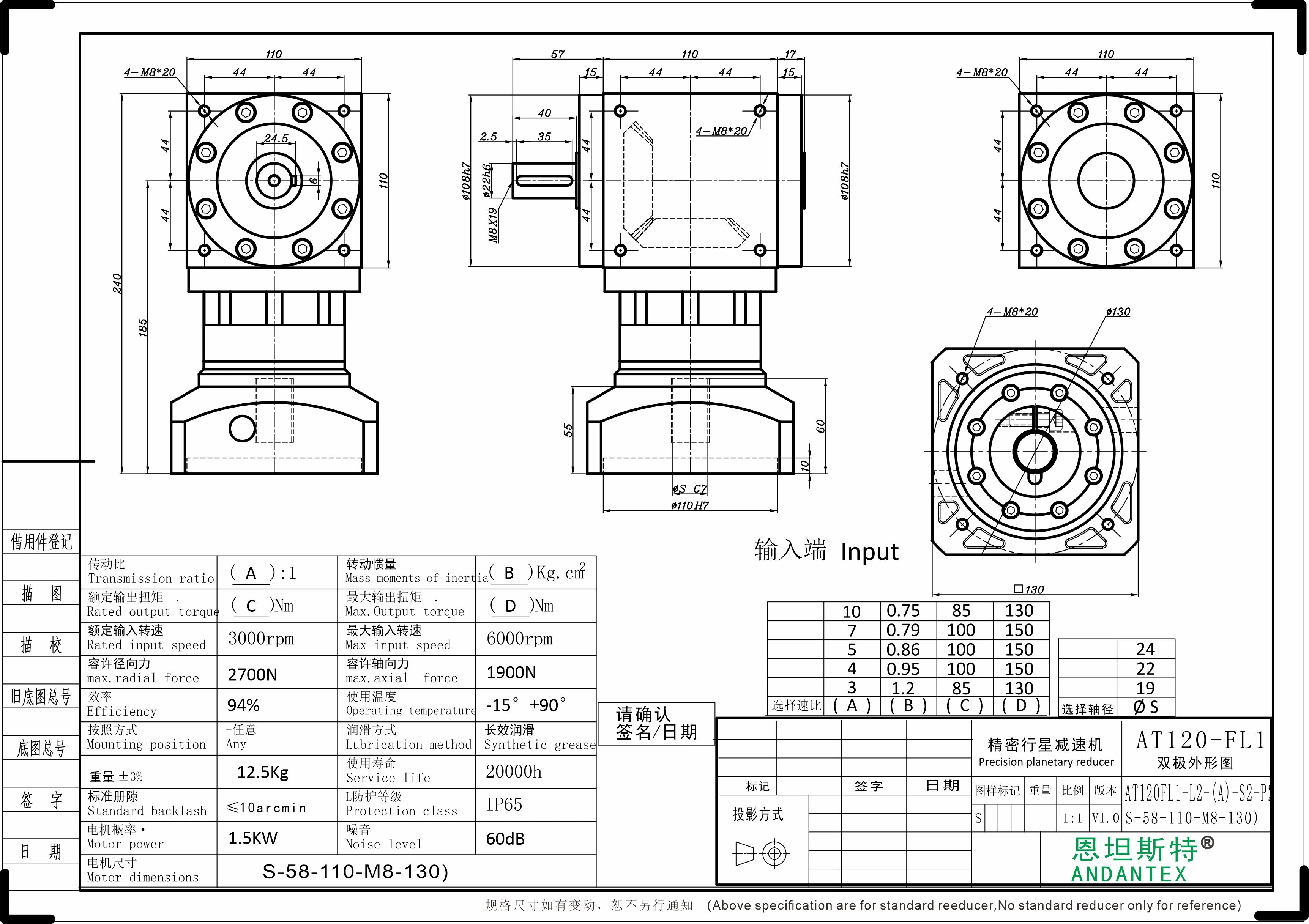

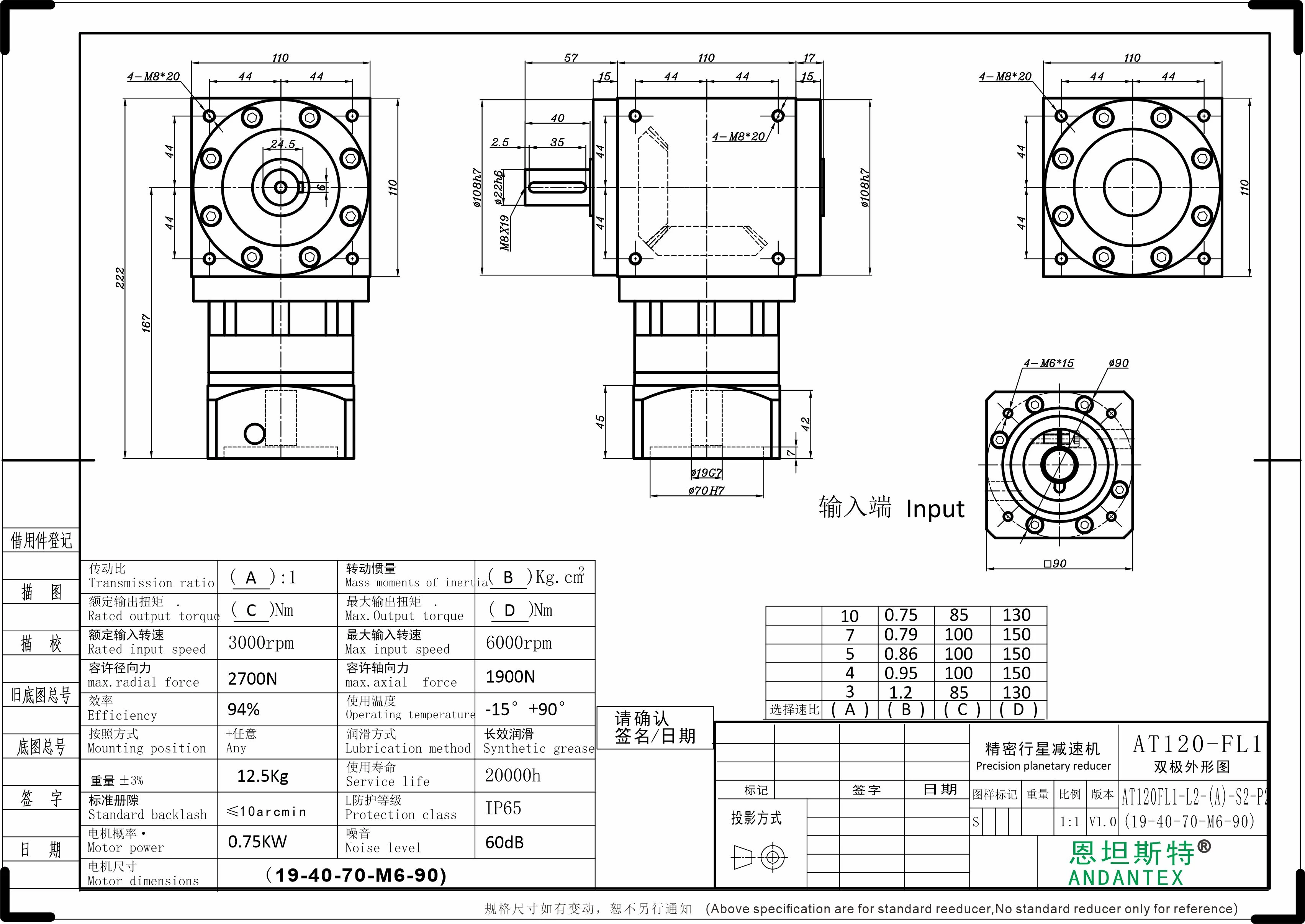

预览2D图纸

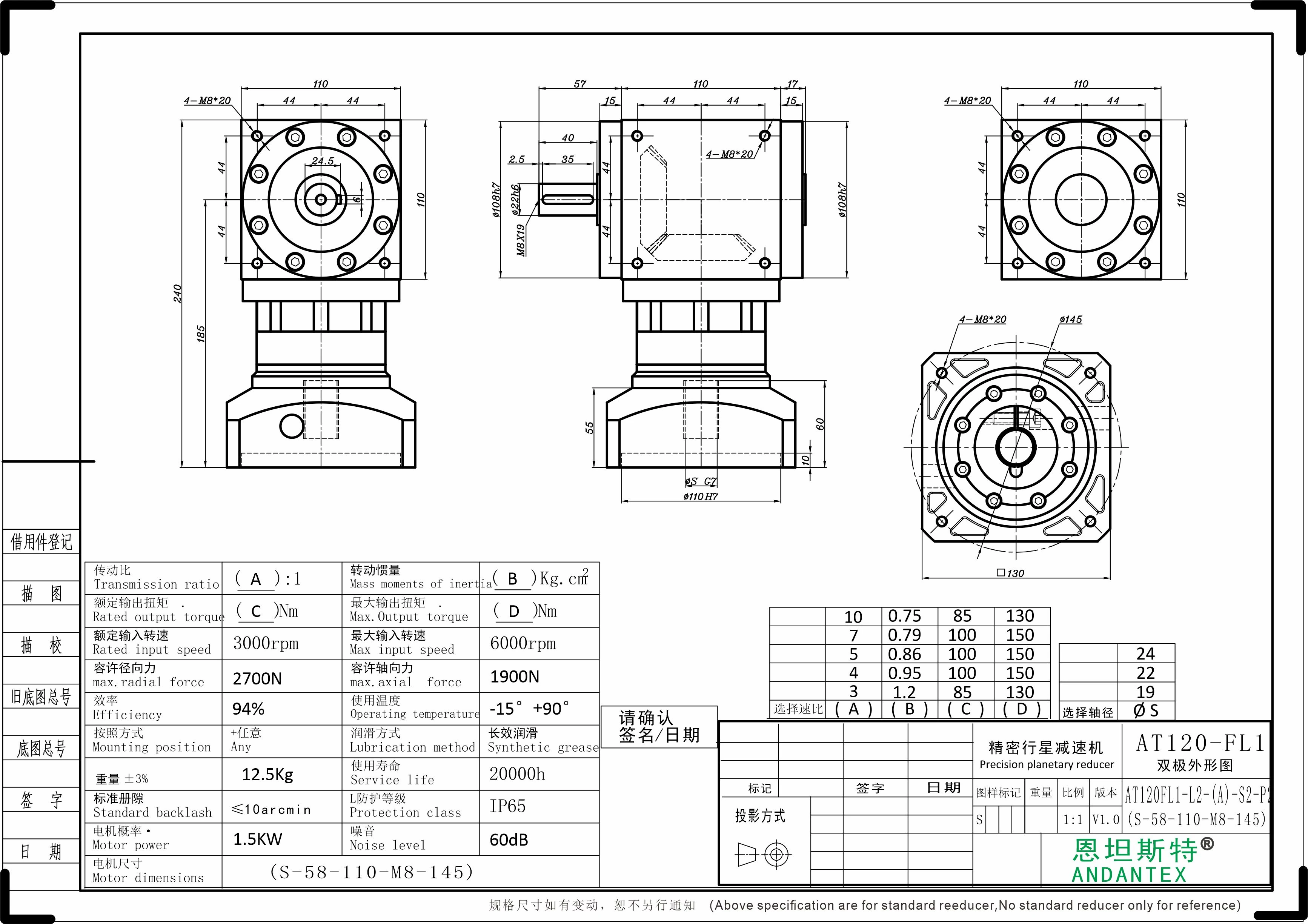

预览2D图纸S-110-145M8 — STEP Ø22 mm
- 轴径
- 19 / 22 / 24 mm
- 止口
- 110 mm
- 孔距 PCD
- 145 mm
- 螺纹
- 4×M8
此STEP实际输入轴径:22 mm
预览2D图纸S-110-145M8 — STEP Ø24 mm
- 轴径
- 19 / 22 / 24 mm
- 止口
- 110 mm
- 孔距 PCD
- 145 mm
- 螺纹
- 4×M8
此STEP实际输入轴径:24 mm

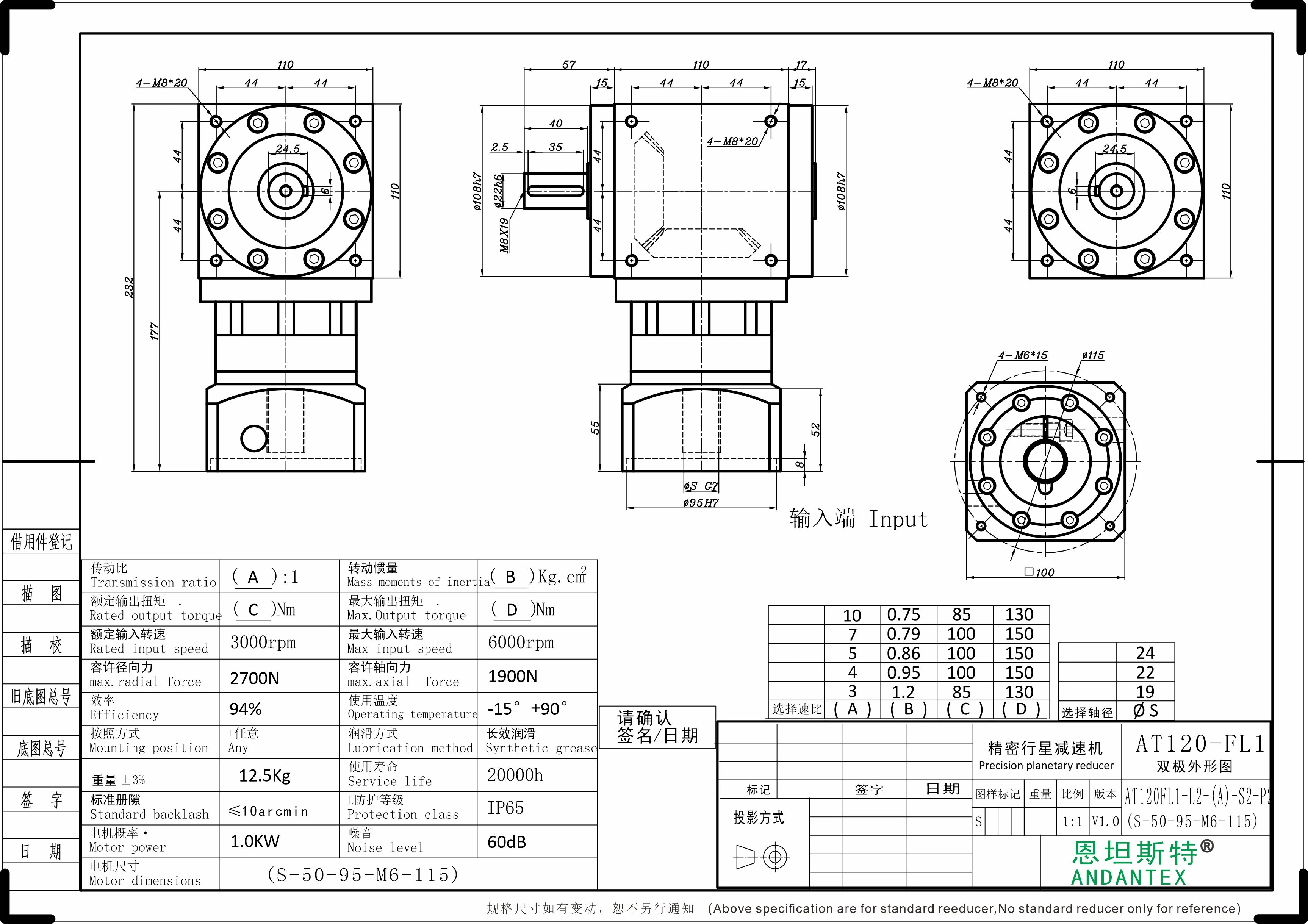

预览2D图纸S-95-115
- 轴径
- 19 / 22 / 24 mm
- 止口
- 95 mm
- 孔距 PCD
- 115 mm
- 螺纹
- 4×M6
此STEP实际输入轴径:24 mm

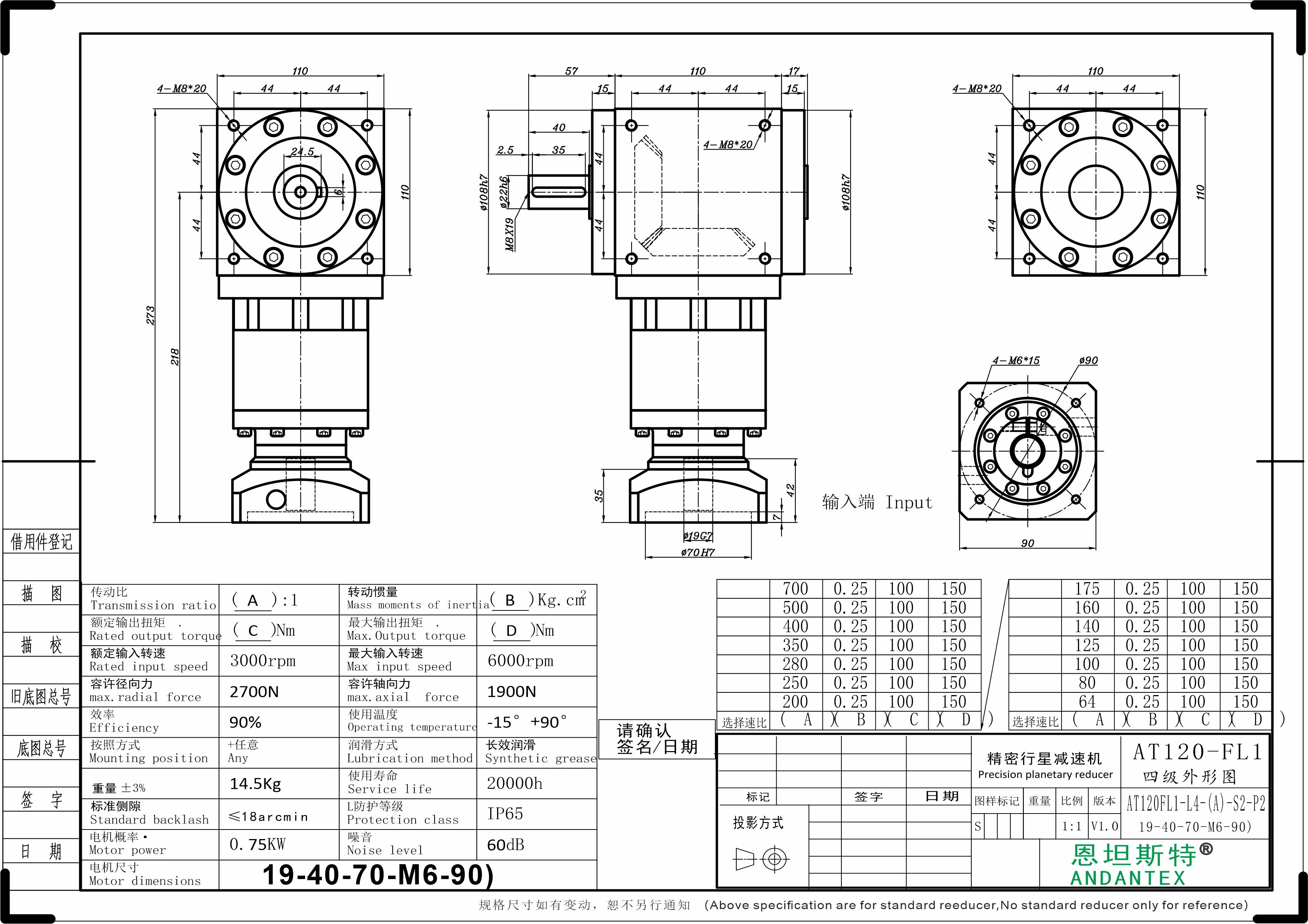

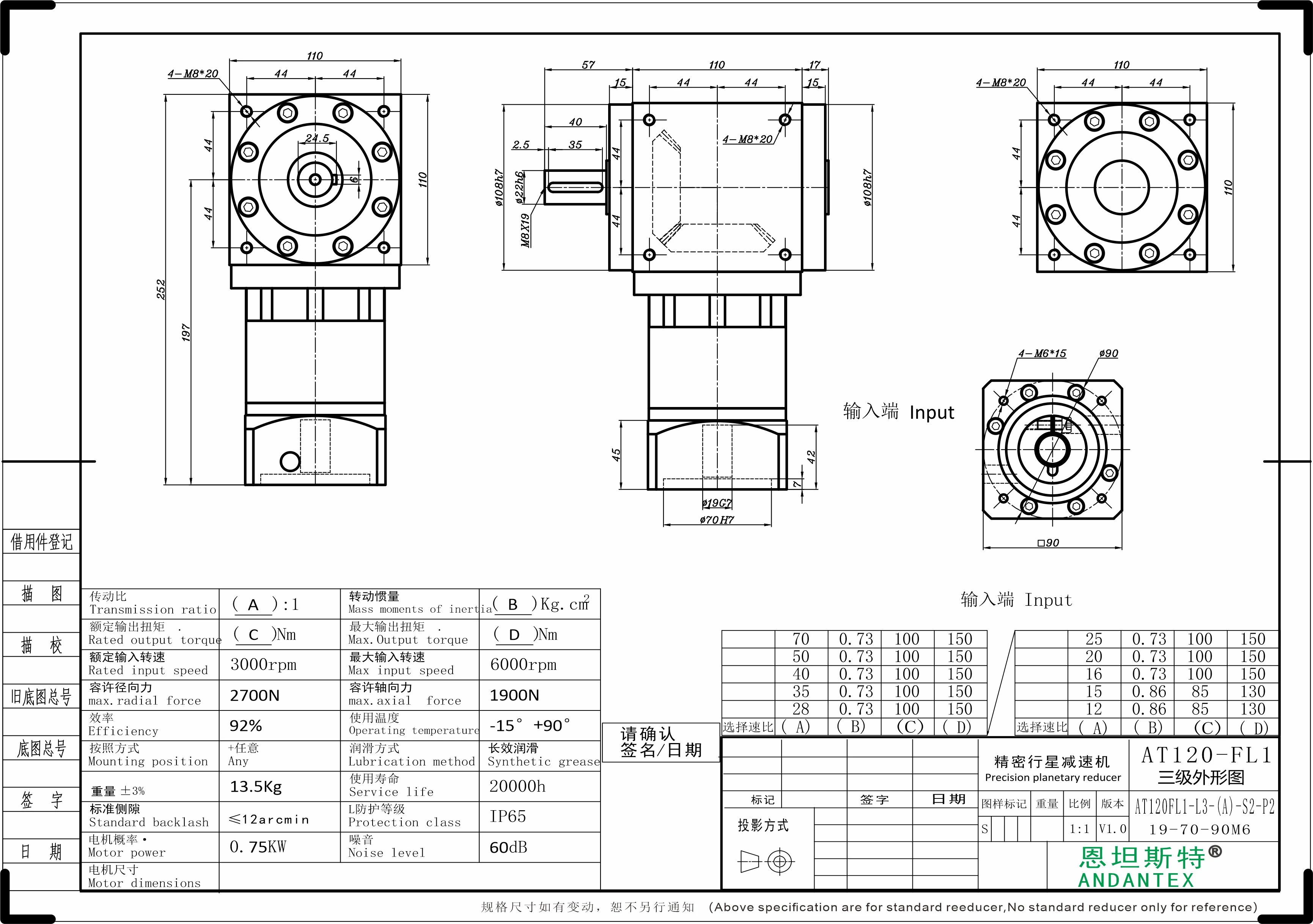

预览2D图纸

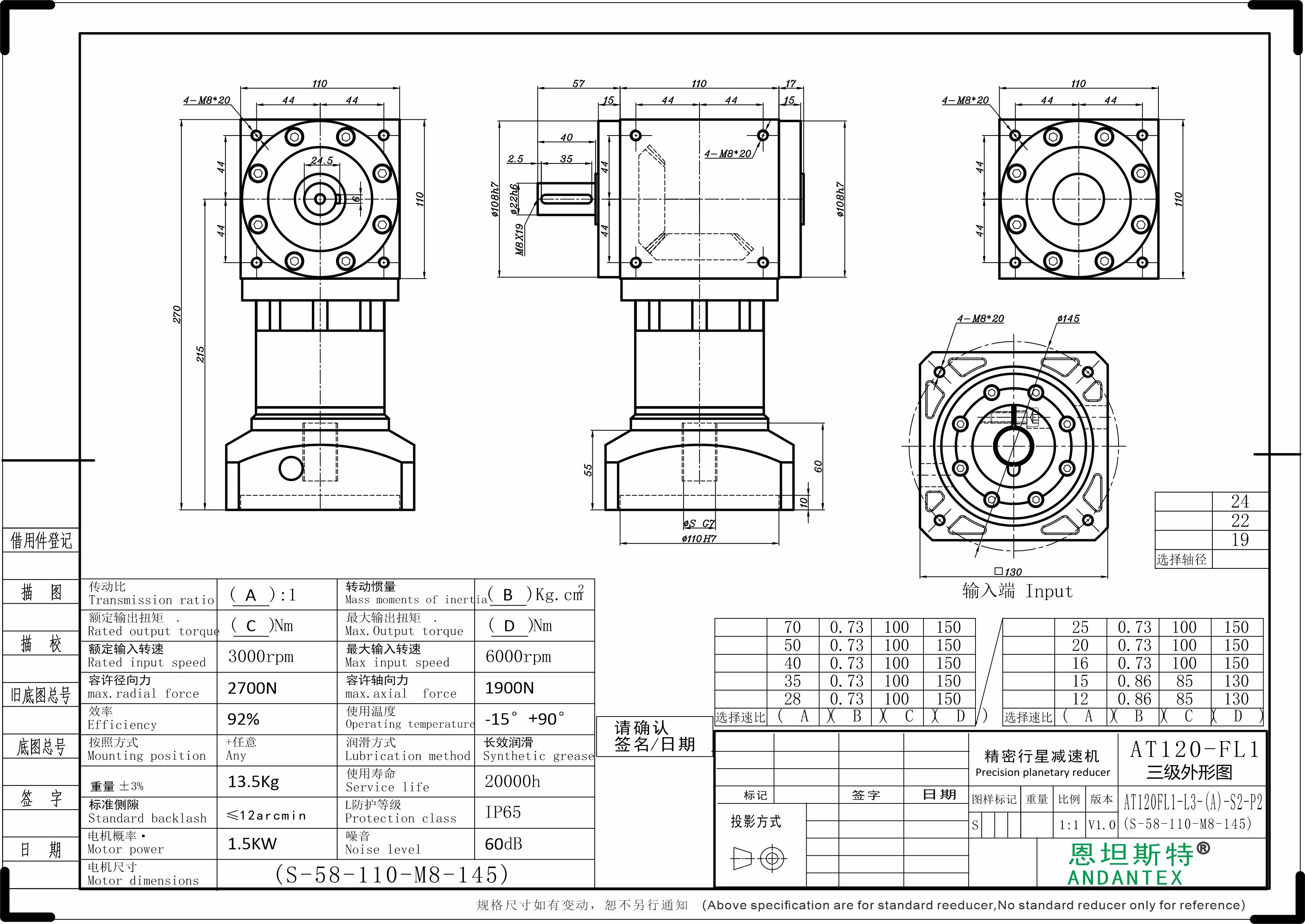

预览2D图纸S-110-145M8
- 轴径
- 19 / 22 / 24 mm
- 止口
- 110 mm
- 孔距 PCD
- 145 mm
- 螺纹
- 4×M8
此STEP实际输入轴径:22 mm

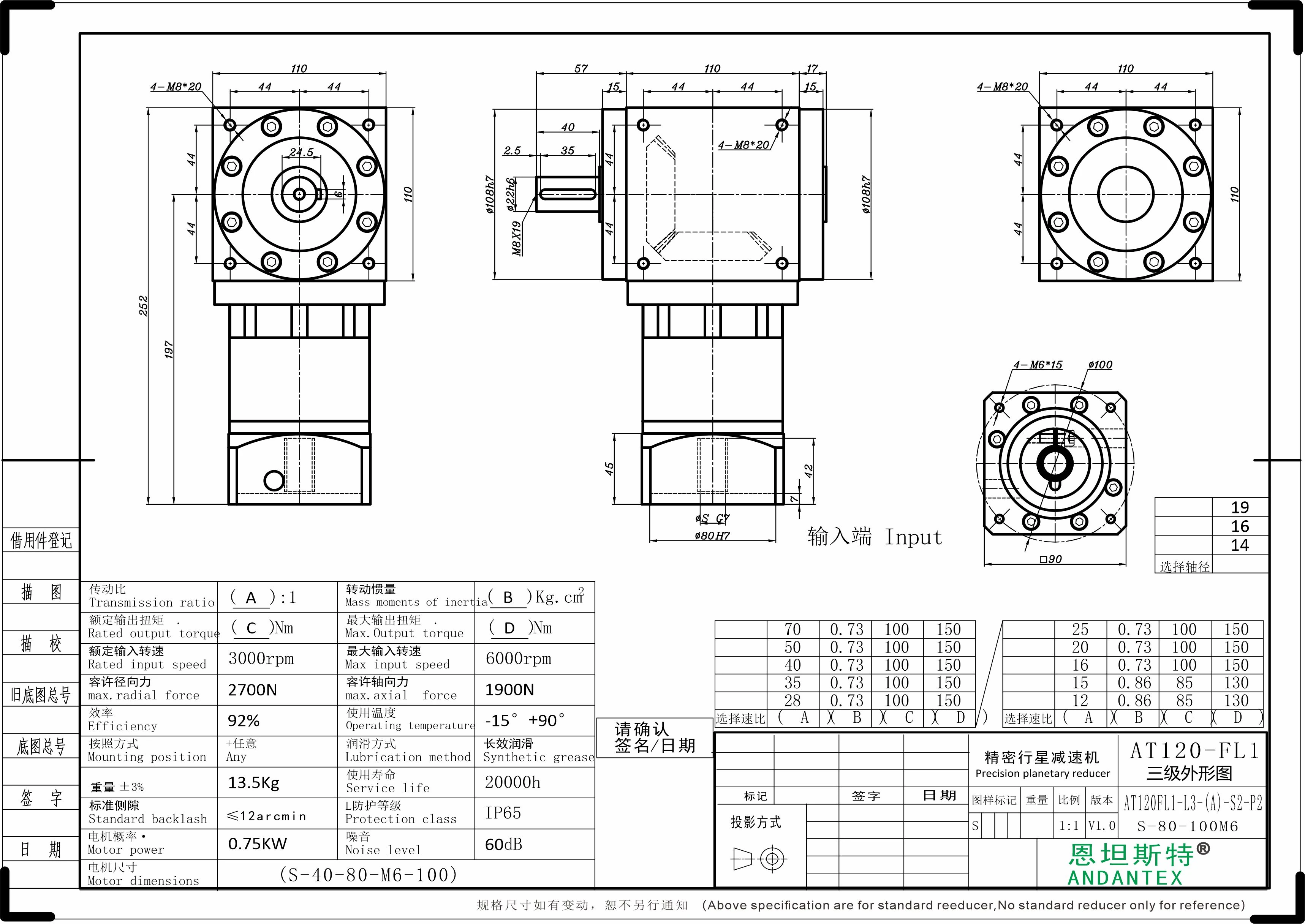

预览2D图纸S-80-100M6
- 轴径
- 14 / 16 / 19 mm
- 止口
- 80 mm
- 孔距 PCD
- 100 mm
- 螺纹
- 4×M6
此STEP实际输入轴径:19 mm

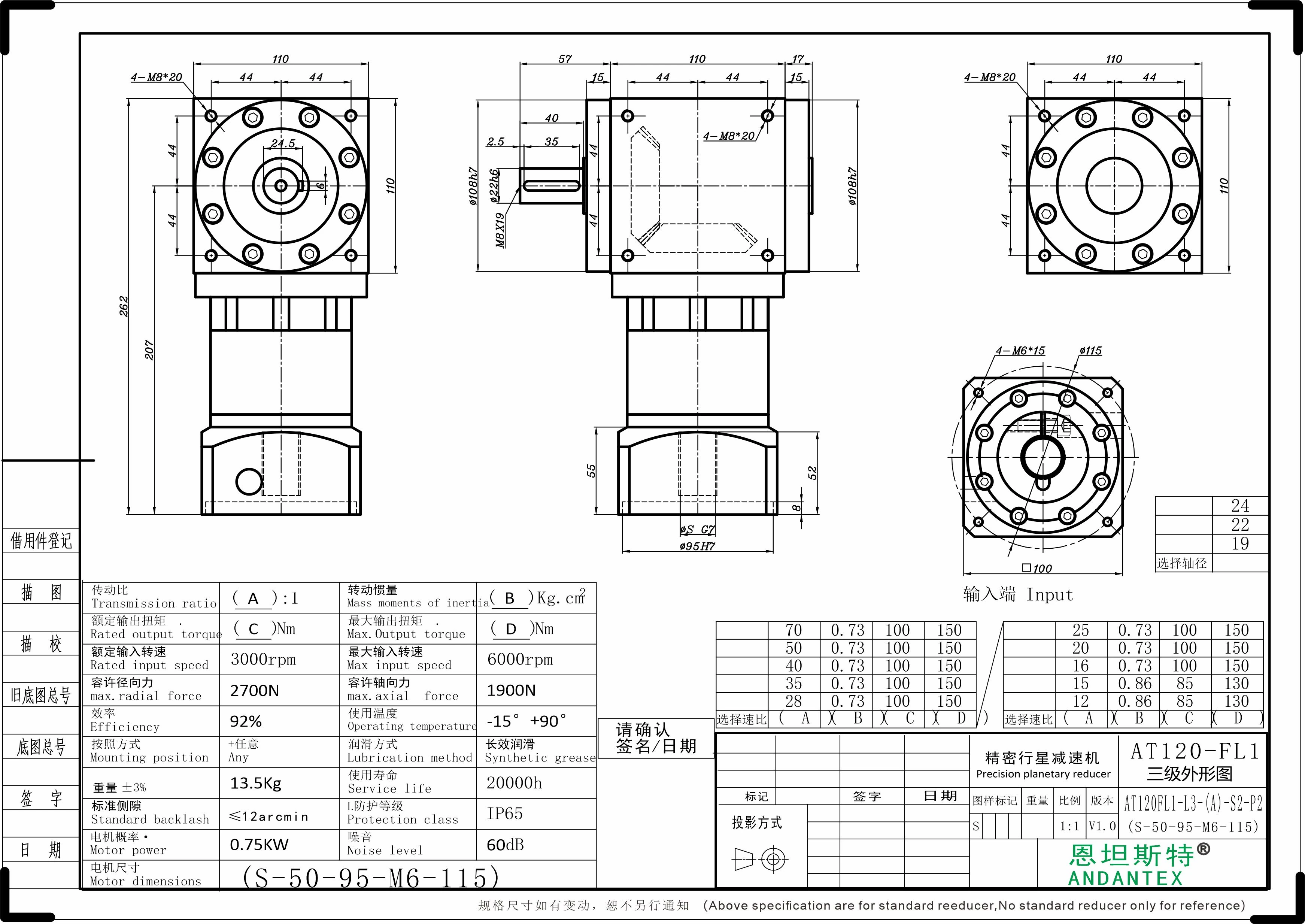

预览2D图纸S-95-115M6
- 轴径
- 19 / 22 / 24 mm
- 止口
- 95 mm
- 孔距 PCD
- 115 mm
- 螺纹
- 4×M6
此STEP实际输入轴径:24 mm
没有符合条件的工程资料
减少筛选条件,或提交完整电机型号和尺寸图。
主要技术参数
AT120-FL1单轴输出直角减速机
换向与传动
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 输出结构 | 单根键轴输出 | — |
| 减速比 | L1:1:1 | — |
| 额定输出扭矩 | 150 | Nm |
| 最大输出扭矩 | 230 | Nm |
| 传动效率 | 97 | % |
精度与转速
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 标准回差 | ≤6 | arcmin |
| 额定输入转速 | 3000 | rpm |
| 最高输入转速 | 6000 | rpm |
| 传动惯量 | 6.80 | kg·cm² |
承载与接口
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 容许径向力 | 2700 | N |
| 容许轴向力 | 1900 | N |
| 输入接口 | L1为键轴输入;其他级数的电机轴孔、止口、PCD和螺孔按各配置图纸核对。 | — |
| 参考重量 | 11 ±3% | kg |
使用与维护
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 防护等级 | IP65 | — |
| 工作温度 | -15~+90 | ℃ |
| 使用寿命 | 20000 | h |
| 噪音值 | 68 | dB |
| 润滑方式 | 长效润滑 | — |
配置差异与补充
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 安装方式 | 任意 | — |
| 图示电机功率 | 0.75 | kW |
AT120-FL1 典型应用与选型
可结合包装、搬运、检测、丝杆、同步带及齿轮齿条等传动机构的负载、输出转速和安装空间评估;需额外核对轴向、径向载荷及惯量。
选型核对要点
按实际机构计算负载、惯量、转速、速比和工作制;额定工况与瞬时峰值分别校核。接口逐项核对轴径、轴长、键槽、止口、PCD及螺孔,不能只按电机功率认定兼容。
选型常见问题
AT120-FL1怎样选择图纸和三维模型?
按本页配置名称、结构、级数与接口选择对应资料。缺少的文件显示待提供,不用其他型号或级数的模型代替。本页为FL1单轴输出结构。L1是键轴输入,其他级数按各自电机孔接口图核对。参数表的参考值来自AT120-FL1-L1-1-S2-P2。
AT120-FL1的同系列参数是否相同?
同系列使用一致的参数分类和顺序;具体数值、接口、精度、负载与温度按各型号及配置原图分别核对。
AT120-FL1询价需要提供哪些条件?
请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与设备用途。根据实际工况核对额定扭矩、峰值、惯量及安装条件。
