2D + 3D 齐全
预览2D图纸

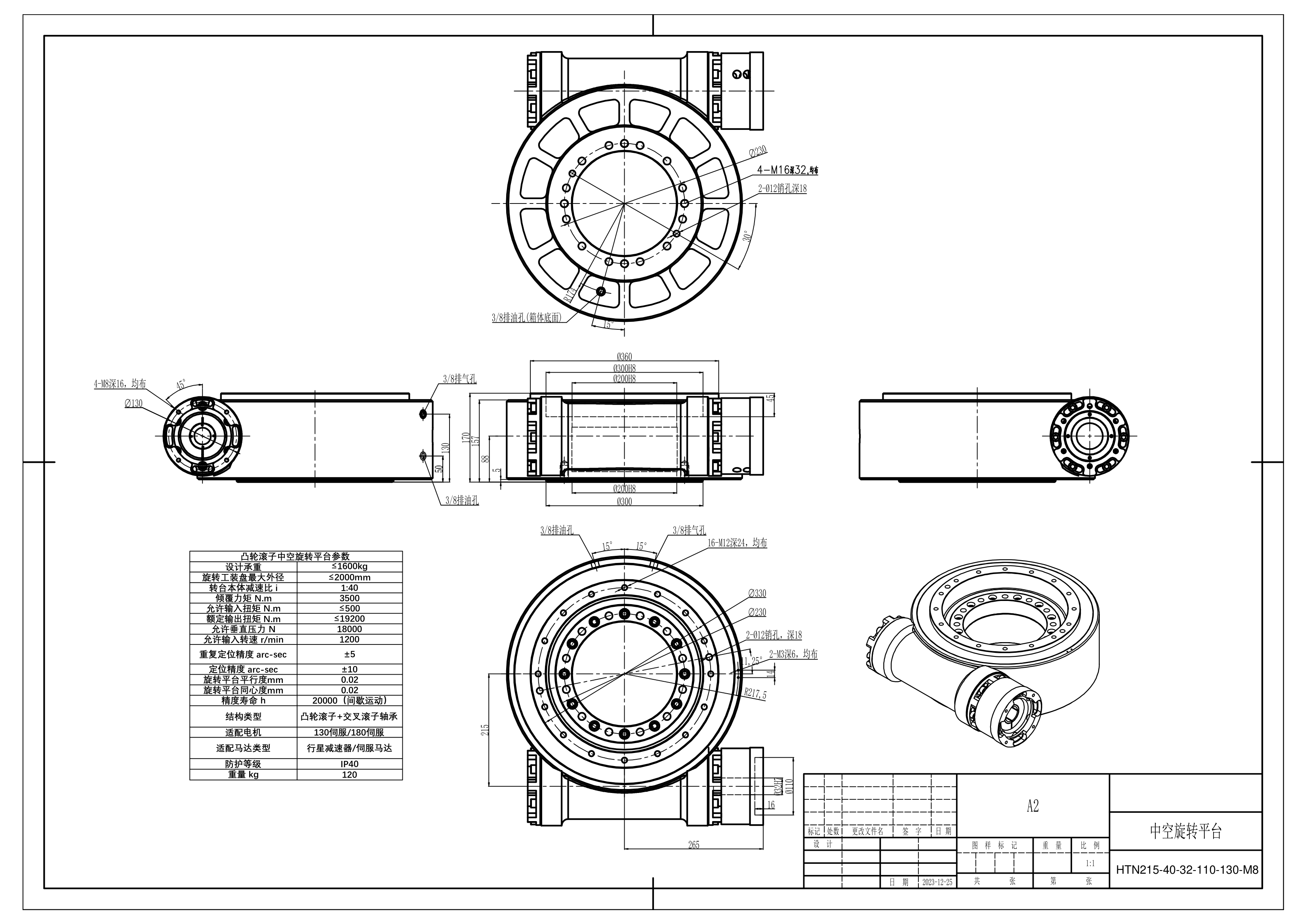

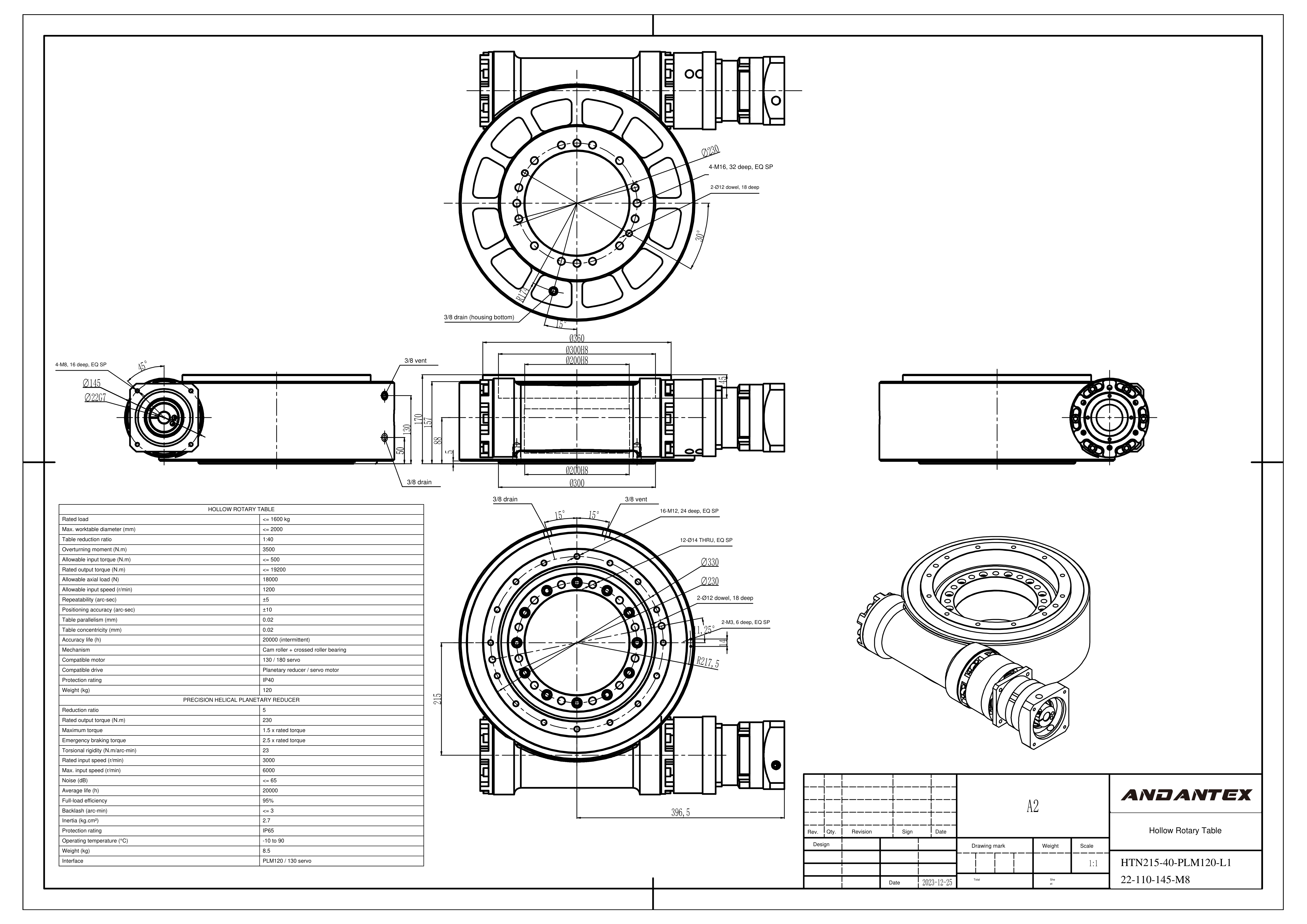

预览2D图纸HTN215-40-32-110-130-M8-16xM12
- 轴径
- 待确认
- 止口
- 待确认
- 孔距 PCD
- 待确认
- 螺纹
- 待确认
ANDANTEX PRODUCT
恩坦斯特 ANDANTEX HTN215属于重载凸轮滚子中空旋转平台,可用于旋转定位、夹具翻转、工件处理及中空走线方案评估。先核对实际负载、工作节拍、速比、精度与安装空间,再按本页各配置选择工程图纸。
工程资料按型号、结构、级数与接口分别关联。
可返回HTN 重型凸轮滚子空心旋转平台比较已上传型号,或使用电机接口匹配工具逐项核对输入轴径、止口及孔距。
已有电机尺寸?可以在全部已记录型号中继续匹配。
重载凸轮滚子中空旋转平台
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 减速比 | 平台本体40:1 | — |
| 额定输出扭矩 | ≤19200 | Nm |
| 容许输入扭矩 | ≤500 | Nm |
| 容许输入转速 | 1200 | rpm |
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 设计承重 | ≤1600 | kg |
| 容许垂直压力 | 18000 | N |
| 容许倾覆力矩 | 3500 | Nm |
| 容许惯性力矩 | 待确认 | Nm |
| 工装盘最大外径 | ≤2000 | mm |
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 重复定位精度 | ±5 | arcsec |
| 定位精度 | ±10 | arcsec |
| 台面平行度 | 0.02 | mm |
| 台面同心度 | 0.02 | mm |
| 轴承结构 | 凸轮滚子+交叉滚子轴承 | — |
| 参考重量 | 120 | kg |
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 防护等级 | IP40 | — |
| 工作温度 | 待确认 | ℃ |
| 使用寿命 | 间歇运动20000 | h |
| 润滑方式 | 待确认 | — |
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 输出结构 | 重载凸轮滚子中空旋转平台 | — |
可结合自动化旋转定位、工件翻转、检测夹具、锂电设备、雷达及多轴平台的实际载荷、偏心距和节拍评估;具体适配须按本配置承载及定位条件确认。
按实际机构计算负载、惯量、转速、速比和工作制;额定工况与瞬时峰值分别校核。接口逐项核对轴径、轴长、键槽、止口、PCD及螺孔,不能只按电机功率认定兼容。
按本页配置名称、结构、级数与接口选择对应资料。缺少的文件显示待提供,不用其他型号或级数的模型代替。
同系列使用一致的参数分类和顺序;具体数值、接口、精度、负载与温度按各型号及配置原图分别核对。
请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与设备用途。根据实际工况核对额定扭矩、峰值、惯量及安装条件。
询价请附电机及装配图、速比、数量、工作节拍与交付要求。定制接口、交期及物流按具体项目确认。
