2D + 3D 齐全

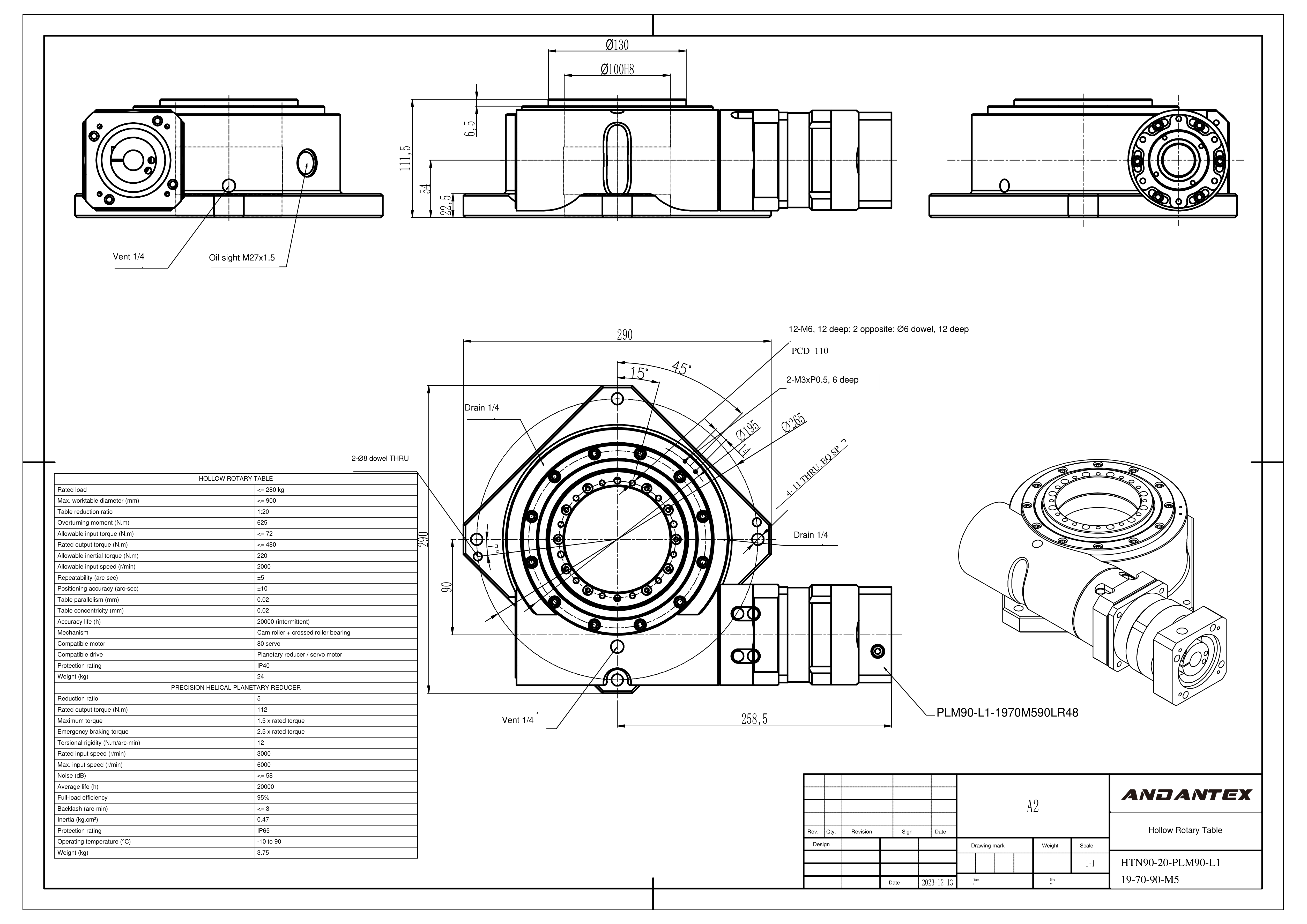

预览2D图纸

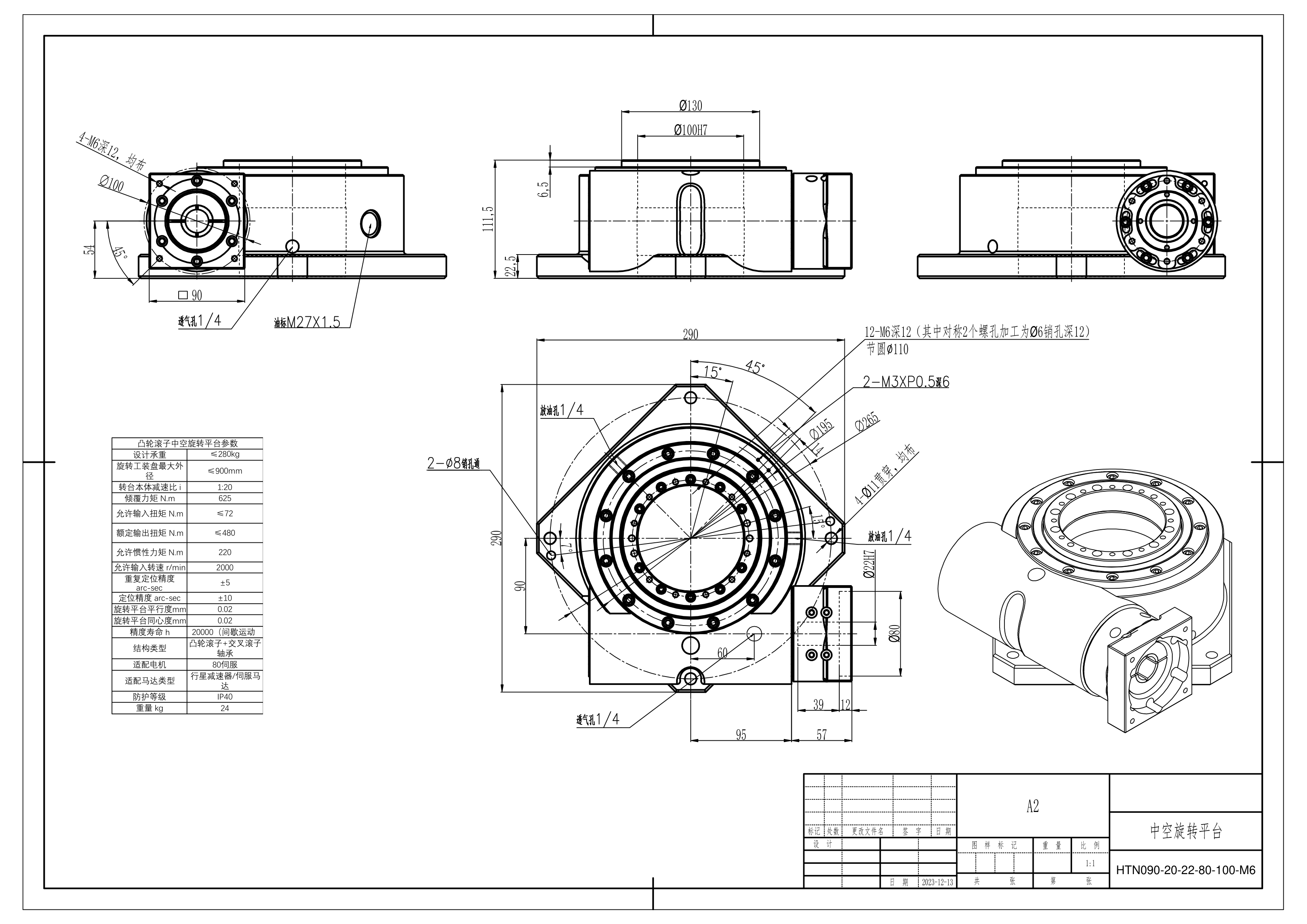

预览2D图纸HTN090-20-22-80-100-M6-定位孔
- 轴径
- 待确认
- 止口
- 待确认
- 孔距 PCD
- 待确认
- 螺纹
- 待确认
ANDANTEX PRODUCT
恩坦斯特 ANDANTEX HTN090属于重载凸轮滚子中空旋转平台，可用于旋转定位、夹具翻转、工件处理及中空走线方案评估。先核对实际负载、工作节拍、速比、精度与安装空间，再按本页各配置选择工程图纸。
参数与安装尺寸按所选配置的原始图纸核对；同系列不代表各型号、级数或接口的数值相同。
工程资料按型号、结构、级数与接口分别关联。二维尺寸图保留原图内容，三维文件保持源文件几何；资料未提供的额定值留空，须以所选配置及确认的订货图为准。
可返回HTN 重型凸轮滚子空心旋转平台比较已上传型号，或使用电机接口匹配工具逐项核对输入轴径、止口及孔距。
- HTN090
- 产品型号
- HTN 重载凸轮滚子中空旋转平台
- 产品系列
- 平台本体20：1
- 减速比
- ≤480 Nm
- 额定输出扭矩
- 625 Nm
- 容许倾覆力矩
- ±5 arcsec
- 重复定位精度
主要技术参数
HTN090重载凸轮滚子中空旋转平台
传动与输入输出
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 减速比 | 平台本体20：1 | — |
| 额定输出扭矩 | ≤480 | Nm |
| 容许输入扭矩 | ≤72 | Nm |
| 容许输入转速 | 2000 | rpm |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
减速比：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
额定输出扭矩：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
容许输入扭矩：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
容许输入转速：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
重载与工装
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 设计承重 | ≤280 | kg |
| 容许垂直压力 | 待确认 | N |
| 容许倾覆力矩 | 625 | Nm |
| 容许惯性力矩 | 220 | Nm |
| 工装盘最大外径 | ≤900 | mm |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
设计承重：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
容许垂直压力：对应配置图纸尚未核实此项，待补充。
容许倾覆力矩：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
容许惯性力矩：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
工装盘最大外径：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
定位与结构
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 重复定位精度 | ±5 | arcsec |
| 定位精度 | ±10 | arcsec |
| 台面平行度 | 0.02 | mm |
| 台面同心度 | 0.02 | mm |
| 轴承结构 | 凸轮滚子＋交叉滚子轴承 | — |
| 参考重量 | 24 | kg |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
重复定位精度：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
定位精度：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
台面平行度：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
台面同心度：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
轴承结构：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
参考重量：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
使用与维护
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 防护等级 | IP40 | — |
| 工作温度 | 待确认 | ℃ |
| 使用寿命 | 间歇运动20000 | h |
| 润滑方式 | 待确认 | — |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
防护等级：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
工作温度：对应配置图纸尚未核实此项，待补充。
使用寿命：参考图：HTN090-20-22-80-100-M6-Dowel-Holes；仅本配置，其他结构、级数及接口按各自原图。
润滑方式：对应配置图纸尚未核实此项，待补充。
配置差异与补充
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 输出结构 | 重载凸轮滚子中空旋转平台 | — |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
HTN090 典型应用与选型
可结合自动化旋转定位、工件翻转、检测夹具、锂电设备、雷达及多轴平台的实际载荷、偏心距和节拍评估；具体适配须按本配置承载及定位条件确认。
选型核对要点
按实际机构计算负载、惯量、转速、速比和工作制；额定工况与瞬时峰值分别校核。接口逐项核对轴径、轴长、键槽、止口、PCD及螺孔，不能只按电机功率认定兼容。
选型常见问题
HTN090怎样选择图纸和三维模型？
按本页配置名称、结构、级数与接口选择对应资料。缺少的文件显示待提供，不用其他型号或级数的模型代替。参数与安装尺寸按所选配置的原始图纸核对；同系列不代表各型号、级数或接口的数值相同。
HTN090的同系列参数是否相同？
同系列使用一致的参数分类和顺序；具体数值、接口、精度、负载与温度按各型号及配置原图分别核对。
HTN090询价需要提供哪些条件？
请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与设备用途。根据实际工况核对额定扭矩、峰值、惯量及安装条件。
需要报价或选型确认？
询价请附电机及装配图、速比、数量、工作节拍与交付要求。定制接口、交期及物流按具体项目确认。
