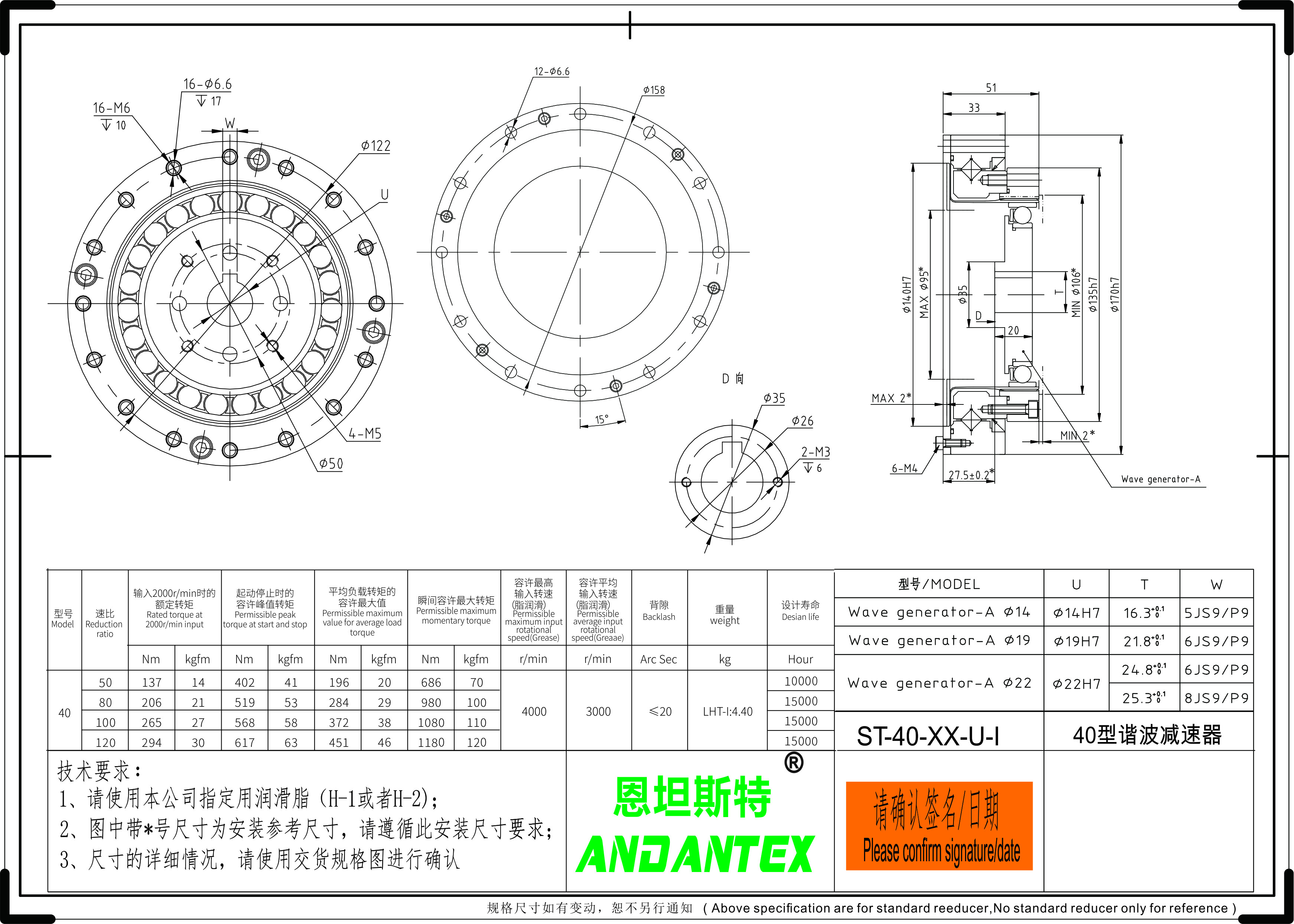

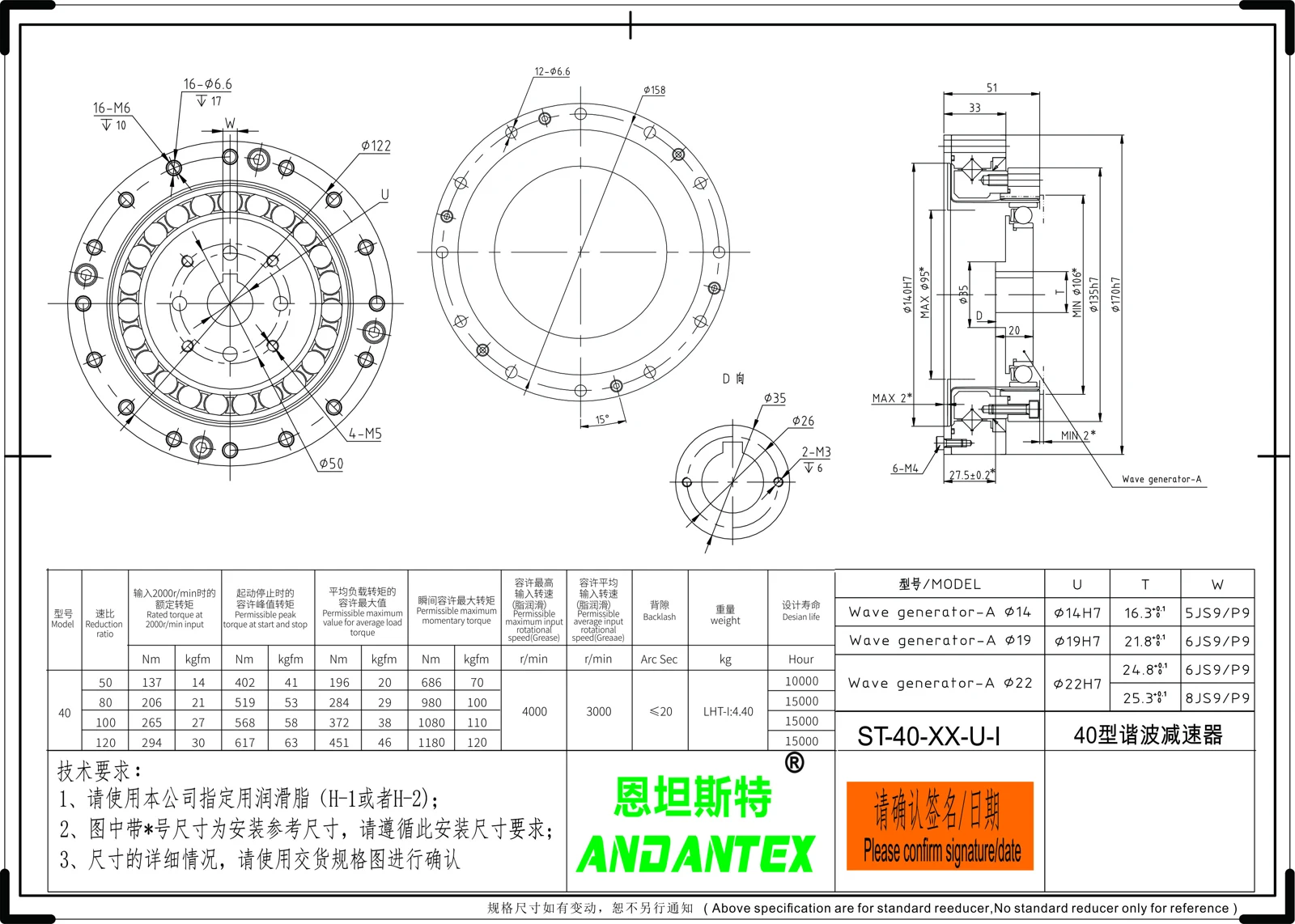

预览2D图纸
预览2D图纸已有电机尺寸?可以在全部已记录型号中继续匹配。
预览2D图纸减少筛选条件,或提交完整电机型号和尺寸图。
ST系列谐波减速器
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 减速比 | 50 / 80 / 100 / 120 | — |
| 输入2000rpm时额定扭矩 | 50:137;80:206;100:265;120:294 | Nm |
| 起停容许峰值扭矩 | 50:402;80:519;100:568;120:617 | Nm |
| 平均负载扭矩容许最大值 | 50:196;80:284;100:372;120:451 | Nm |
| 瞬时容许最大扭矩 | 50:686;80:980;100:1080;120:1180 | Nm |
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 容许最高输入转速 | 4000 | rpm |
| 容许平均输入转速 | 3000 | rpm |
| 背隙 | ≤20 | arcsec |
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 输出结构 | ST系列谐波减速器 | — |
| 输入接口 | 待确认 | mm |
| 参考重量 | 4.4 | kg |
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 设计寿命 | 速比50:10000;其他图示速比:15000 | h |
| 润滑方式 | 指定润滑脂H-1或H-2 | — |
可结合包装、搬运、检测、丝杆、同步带及齿轮齿条等传动机构的负载、输出转速和安装空间评估;需额外核对轴向、径向载荷及惯量。
按实际机构计算负载、惯量、转速、速比和工作制;额定工况与瞬时峰值分别校核。接口逐项核对轴径、轴长、键槽、止口、PCD及螺孔,不能只按电机功率认定兼容。
按本页配置名称、结构、级数与接口选择对应资料。缺少的文件显示待提供,不用其他型号或级数的模型代替。
同系列使用一致的参数分类和顺序;具体数值、接口、精度、负载与温度按各型号及配置原图分别核对。
请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与设备用途。根据实际工况核对额定扭矩、峰值、惯量及安装条件。
询价请附电机及装配图、速比、数量、工作节拍与交付要求。定制接口、交期及物流按具体项目确认。
