2D + 3D 齐全
预览2D图纸

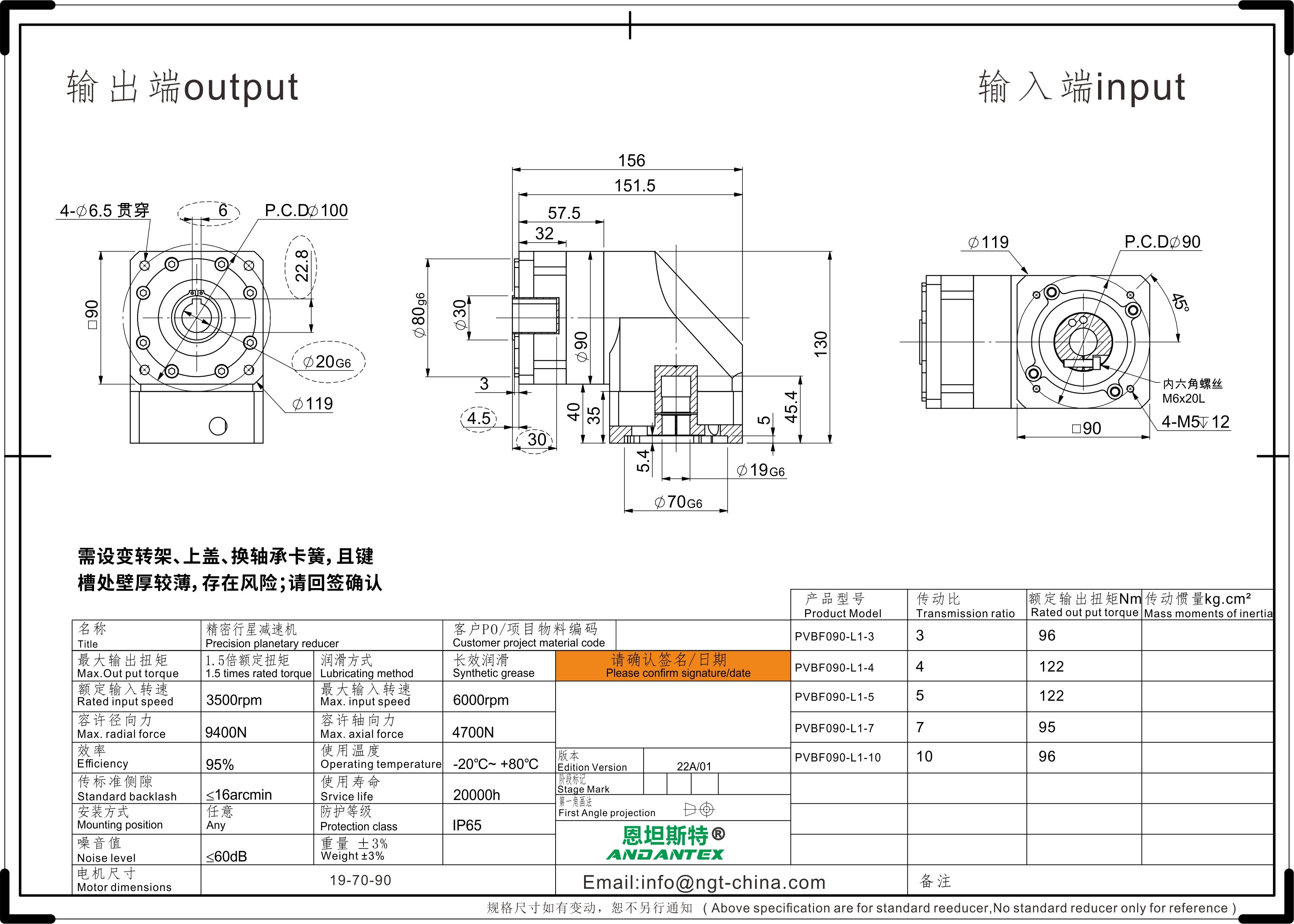

预览2D图纸L1 · 19-70-90 · 输出孔Ø20
- 轴径
- 19 mm
- 止口
- 70 mm
- 孔距 PCD
- 90 mm
- 螺纹
- 4-M5 深12
此STEP实际输入轴径：19 mm
输出端：止口 80 mm · 孔距 100 mm
PVBF090 2D / 3D 工程资料
每份文件对应具体型号、接口和减速级数；同一配置下的2D与STEP按后台关联成组展示。
- 6
- 2D + 3D 文件
- 3
- 接口 / 级数组合
- 3
- 2D + 3D 齐全
- 0
- 文件待补充
2D + 3D 齐全
预览2D图纸

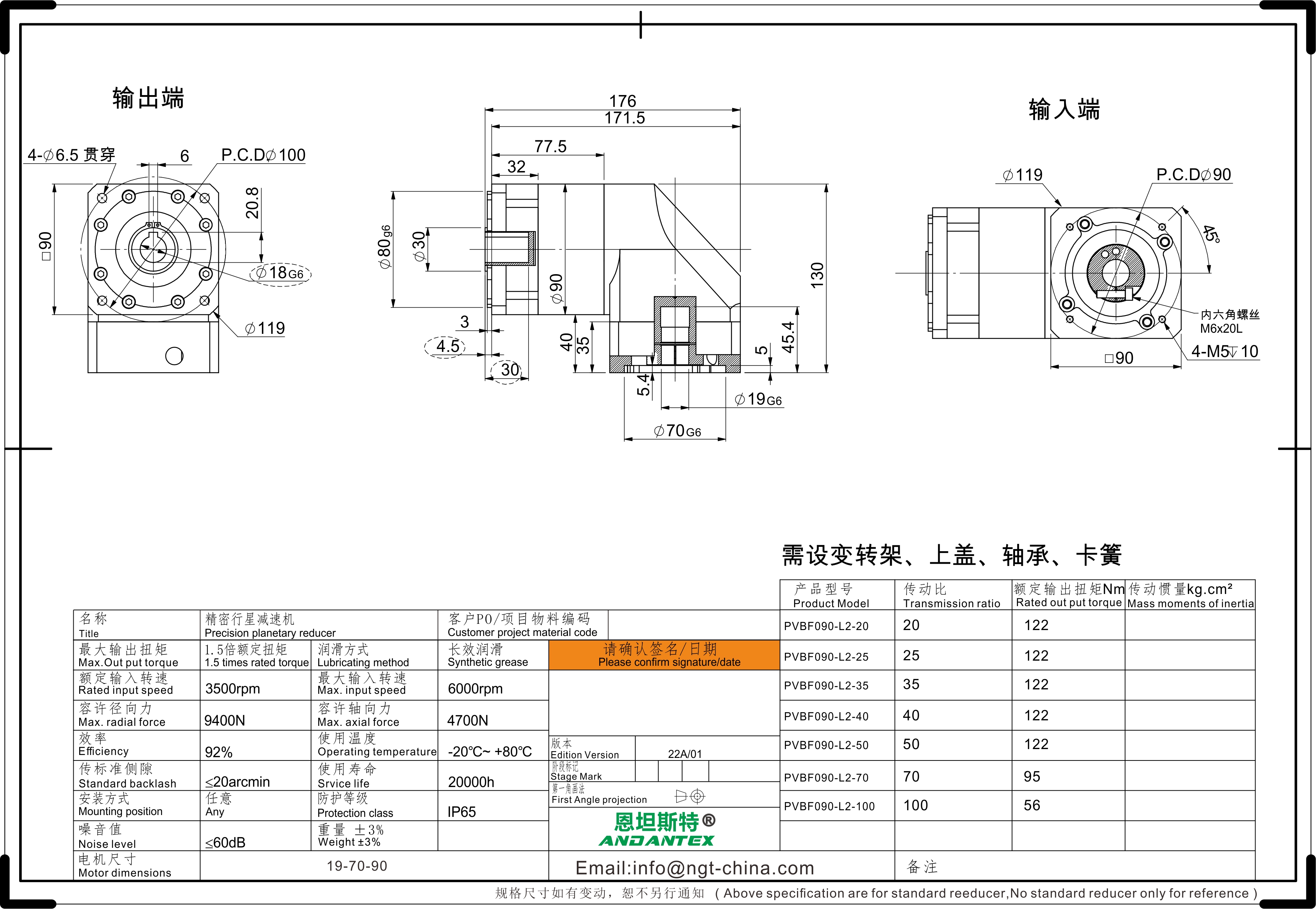

预览2D图纸L2 · 19-70-90 · 输出孔Ø18
- 轴径
- 19 mm
- 止口
- 70 mm
- 孔距 PCD
- 90 mm
- 螺纹
- 4-M5 深10
此STEP实际输入轴径：19 mm
输出端：止口 80 mm · 孔距 100 mm
2D + 3D 齐全
预览2D图纸

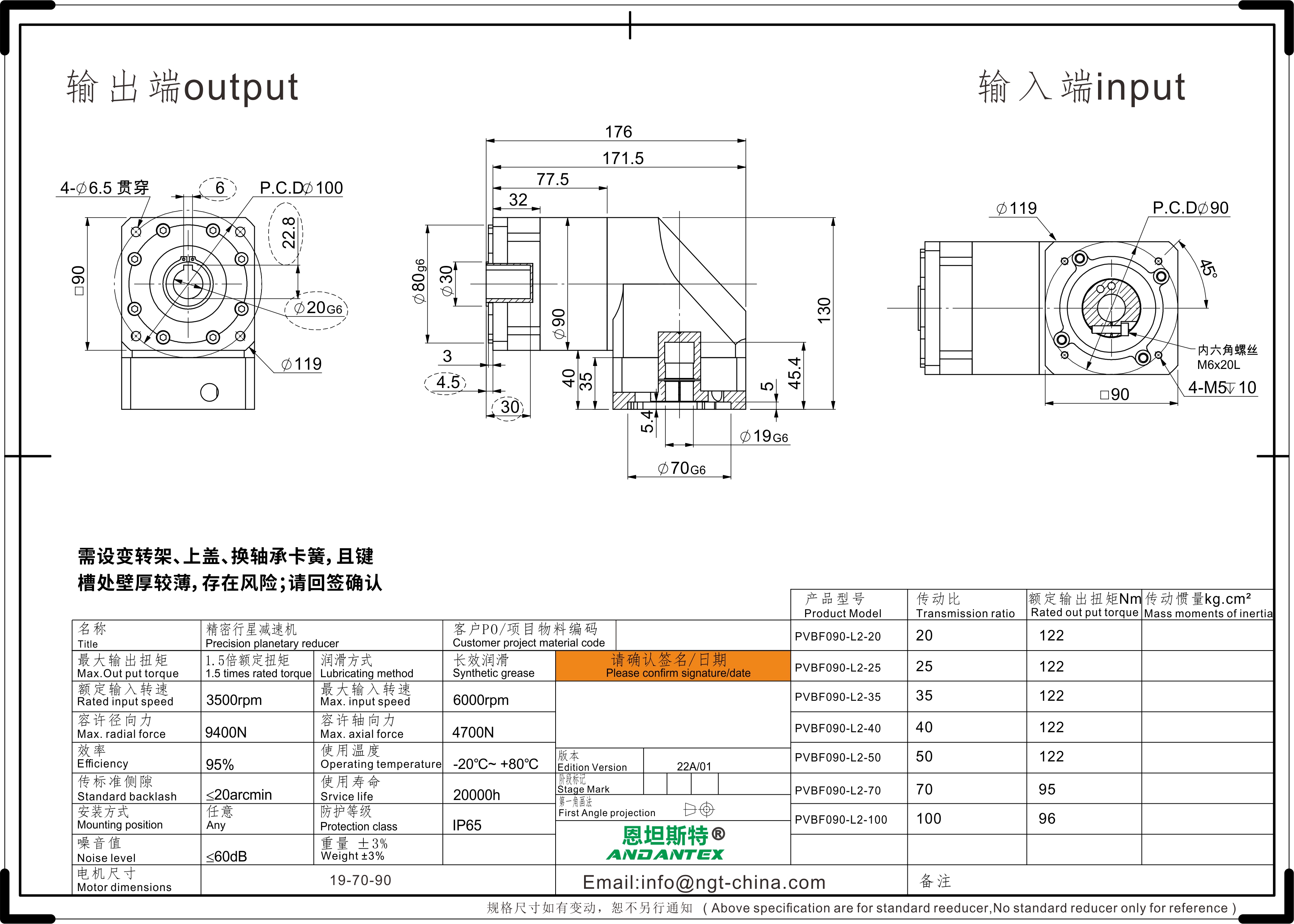

预览2D图纸L2 · 19-70-90 · 输出孔Ø20
- 轴径
- 19 mm
- 止口
- 70 mm
- 孔距 PCD
- 90 mm
- 螺纹
- 4-M5 深10
此STEP实际输入轴径：19 mm
输出端：止口 80 mm · 孔距 100 mm
没有符合条件的工程资料
减少筛选条件，或提交完整电机型号和尺寸图。
产品目录、说明书与其他资料
- PVBF090 二维图与STEP模型下载包PVBF090全部三种配置
下载前核对型号、尺寸与接口
定制输入、输出和法兰应使用各自对应的图纸与模型。
主要技术参数
90°转角传动，键槽孔输出，方法兰安装
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 减速比（L1） | 3、4、5、7、10 | — |
| 额定输出扭矩（L1） | 96、122、122、95、96 | N·m |
| 减速比（L2） | 20、25、35、40、50、70、100 | — |
| 额定输出扭矩（L2 Ø20） | 122、122、122、122、122、95、96 | N·m |
| 额定输出扭矩（L2 Ø18） | 122、122、122、122、122、95、56 | N·m |
| 标准背隙 | L1≤16；L2≤20 | arcmin |
| 额定输入转速 | 3500 | rpm |
| 最大输入转速 | 6000 | rpm |
| 电机接口 | 19-70-90 | mm |
| 输出孔 | Ø20；L2另有Ø18 | mm |
| 防护等级 | IP65 | — |
| 工作温度 | -20～+80 | °C |
| 使用寿命 | 20000 | h |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
减速比（L1）：22A/01
额定输出扭矩（L1）：依次对应L1速比3、4、5、7、10
减速比（L2）：22A/01
额定输出扭矩（L2 Ø20）：依次对应L2速比20、25、35、40、50、70、100
额定输出扭矩（L2 Ø18）：依次对应L2速比20、25、35、40、50、70、100
标准背隙：按级数选择
额定输入转速：22A/01
最大输入转速：22A/01
电机接口：电机轴径-止口-安装孔PCD
输出孔：不同配置须分别核对图纸
防护等级：22A/01
工作温度：22A/01
使用寿命：22A/01
不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
PVBF090 典型应用与选型
提供负载、运动方式、目标转速与运行节拍，以确认实际设备的适用条件。
选型核对要点
确认电机轴径Ø19、止口Ø70、安装孔分度圆Ø90及输出孔径、键槽和插入深度。Ø20与Ø18版本的扭矩、效率及内部零件要求不同，不可直接混用；Ø20图纸注明键槽壁薄，须按图纸签图确认。
