2D + 3D 齐全

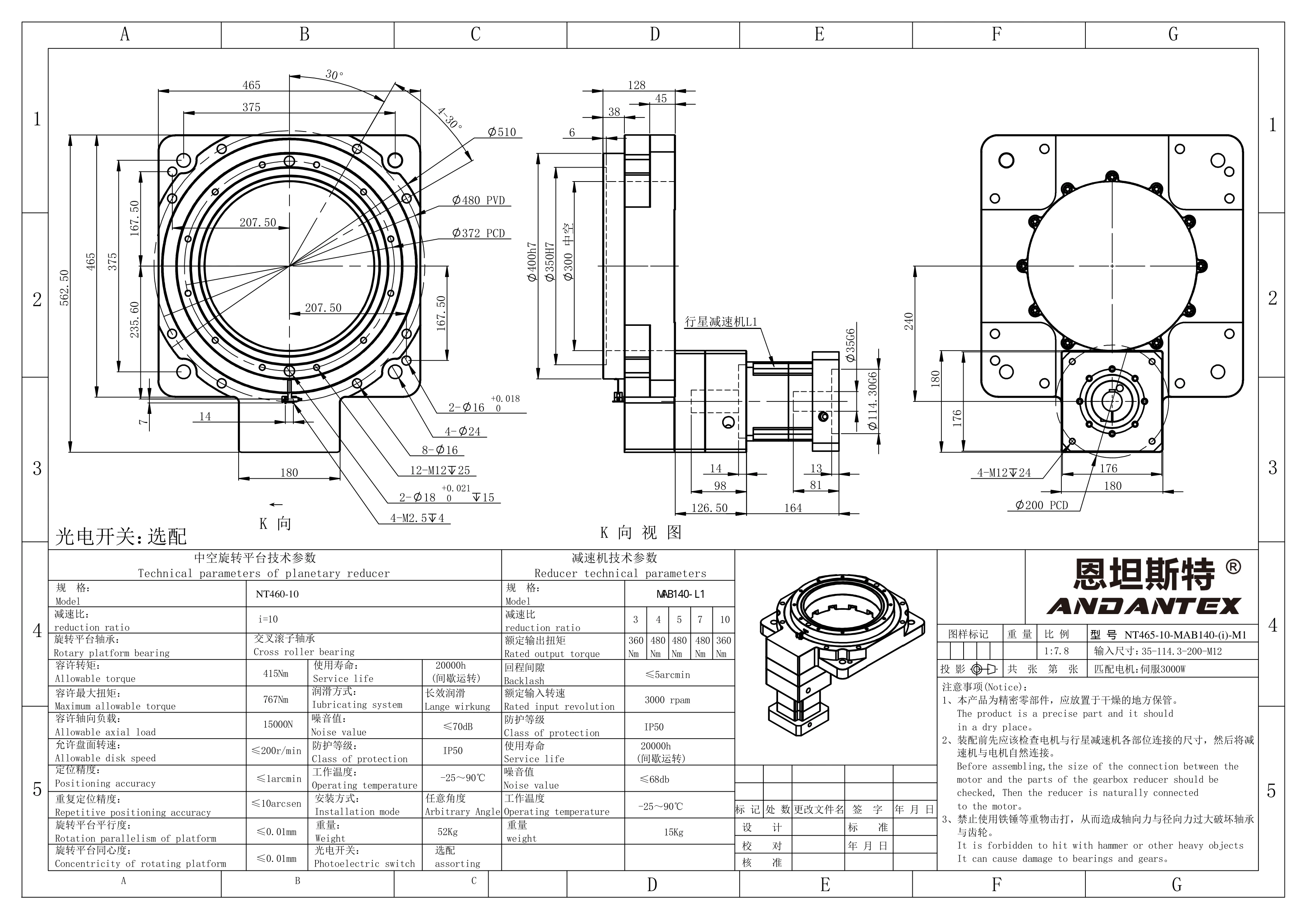

预览2D图纸
预览2D图纸M1 35-114.3-200
- 轴径
- 35 mm
- 止口
- 114.3 mm
- 孔距 PCD
- 200 mm
- 螺纹
- 4×M12，深24mm
ANDANTEX PRODUCT
恩坦斯特 ANDANTEX NT465属于标准型中空旋转平台，可用于旋转定位、夹具翻转、工件处理及中空走线方案评估。先核对实际负载、工作节拍、速比、精度与安装空间，再按本页各配置选择工程图纸。
参数与安装尺寸按所选配置的原始图纸核对；同系列不代表各型号、级数或接口的数值相同。
工程资料按型号、结构、级数与接口分别关联。二维尺寸图保留原图内容，三维文件保持源文件几何；资料未提供的额定值留空，须以所选配置及确认的订货图为准。
可返回NT-标准型中空旋转平台比较已上传型号，或使用电机接口匹配工具逐项核对输入轴径、止口及孔距。
- NT465
- 产品型号
- NT-标准型中空旋转平台
- 产品系列
- 本体10：1；PAG140减速比另行确认
- 减速比
- 415 Nm
- 额定输出扭矩
- 15000 N
- 容许轴向负载
- ≤10 arcsec
- 重复定位精度
- 300 mm
- 中空孔径
主要技术参数
NT465标准型中空旋转平台
传动与驱动
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 减速比 | 本体10：1；PAG140减速比另行确认 | — |
| 额定输出扭矩 | 415 | Nm |
| 最大输出扭矩 | 767 | Nm |
| 容许输入转速 | 待确认 | rpm |
| 容许台面转速 | 待确认 | rpm |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
容许输入转速：对应配置图纸尚未核实此项，待补充。
容许台面转速：对应配置图纸尚未核实此项，待补充。
承载与力矩
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 容许轴向负载 | 15000 | N |
| 容许径向负载 | 待确认 | N |
| 容许倾覆力矩 | 待确认 | Nm |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
容许径向负载：对应配置图纸尚未核实此项，待补充。
容许倾覆力矩：对应配置图纸尚未核实此项，待补充。
定位与运行精度
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 重复定位精度 | ≤10 | arcsec |
| 定位精度 | ≤1 | arcmin |
| 回差 | 待确认 | arcmin |
| 台面轴向跳动 | 待确认 | mm |
| 台面径向跳动 | 待确认 | mm |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
回差：对应配置图纸尚未核实此项，待补充。
台面轴向跳动：对应配置图纸尚未核实此项，待补充。
台面径向跳动：对应配置图纸尚未核实此项，待补充。
台面与安装结构
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 台面外径 | 待确认 | mm |
| 中空孔径 | 300 | mm |
| 轴承结构 | 待确认 | — |
| 台面平行度 | 待确认 | mm |
| 台面同心度 | 待确认 | mm |
| 参考重量 | 本体52；前置减速机15（分别计） | kg |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
台面外径：对应配置图纸尚未核实此项，待补充。
轴承结构：对应配置图纸尚未核实此项，待补充。
台面平行度：对应配置图纸尚未核实此项，待补充。
台面同心度：对应配置图纸尚未核实此项，待补充。
使用与维护
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 防护等级 | IP50 | — |
| 工作温度 | −25～+90 | ℃ |
| 使用寿命 | 间歇运行20000 | h |
| 润滑方式 | 待确认 | — |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
润滑方式：对应配置图纸尚未核实此项，待补充。
配置差异与补充
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 输出结构 | 标准型中空旋转平台 | — |
| 输入接口 | 35-114.3-200；42-114.3-200 | mm |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
输入接口：顺序：输入轴径—止口—PCD。31、47.14等方孔边距不直接写为PCD；未确认部分留空筛选。
不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
NT465 典型应用与选型
可结合自动化旋转定位、工件翻转、检测夹具、锂电设备、雷达及多轴平台的实际载荷、偏心距和节拍评估；具体适配须按本配置承载及定位条件确认。
选型核对要点
按实际机构计算负载、惯量、转速、速比和工作制；额定工况与瞬时峰值分别校核。接口逐项核对轴径、轴长、键槽、止口、PCD及螺孔，不能只按电机功率认定兼容。
选型常见问题
NT465怎样选择图纸和三维模型？
按本页配置名称、结构、级数与接口选择对应资料。缺少的文件显示待提供，不用其他型号或级数的模型代替。参数与安装尺寸按所选配置的原始图纸核对；同系列不代表各型号、级数或接口的数值相同。
NT465的同系列参数是否相同？
同系列使用一致的参数分类和顺序；具体数值、接口、精度、负载与温度按各型号及配置原图分别核对。
NT465询价需要提供哪些条件？
请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与设备用途。根据实际工况核对额定扭矩、峰值、惯量及安装条件。
需要报价或选型确认？
询价请附电机及装配图、速比、数量、工作节拍与交付要求。定制接口、交期及物流按具体项目确认。
