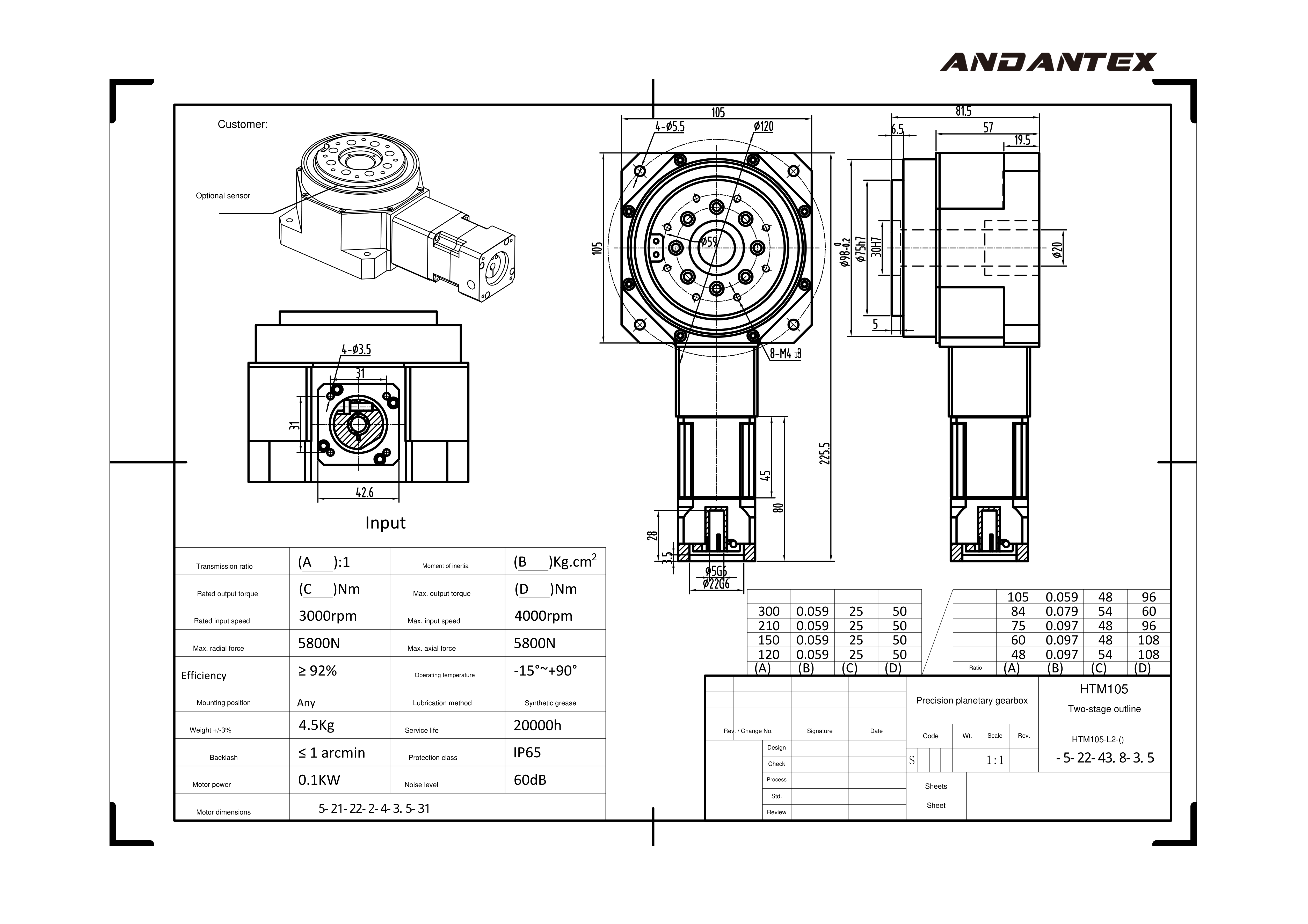

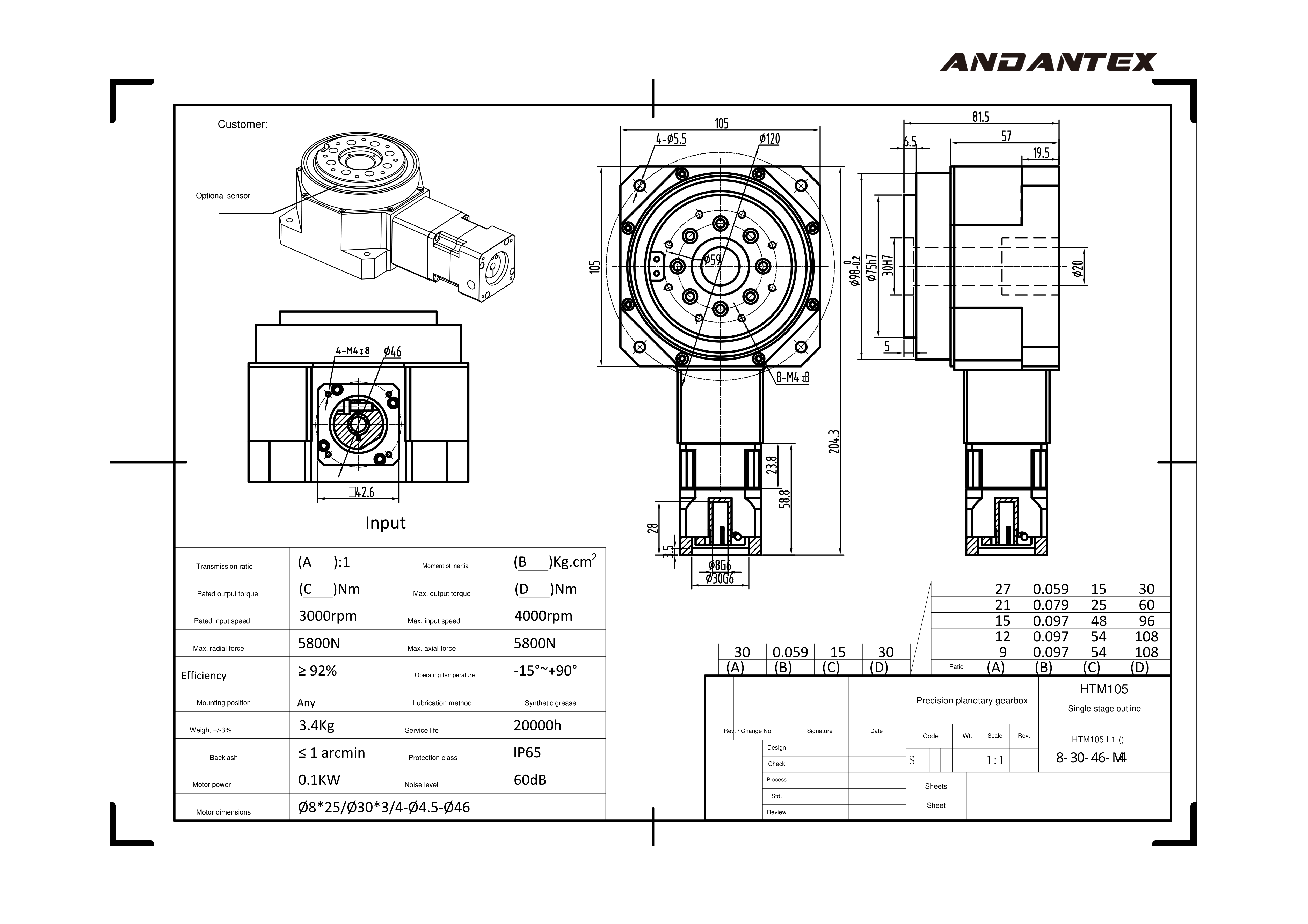

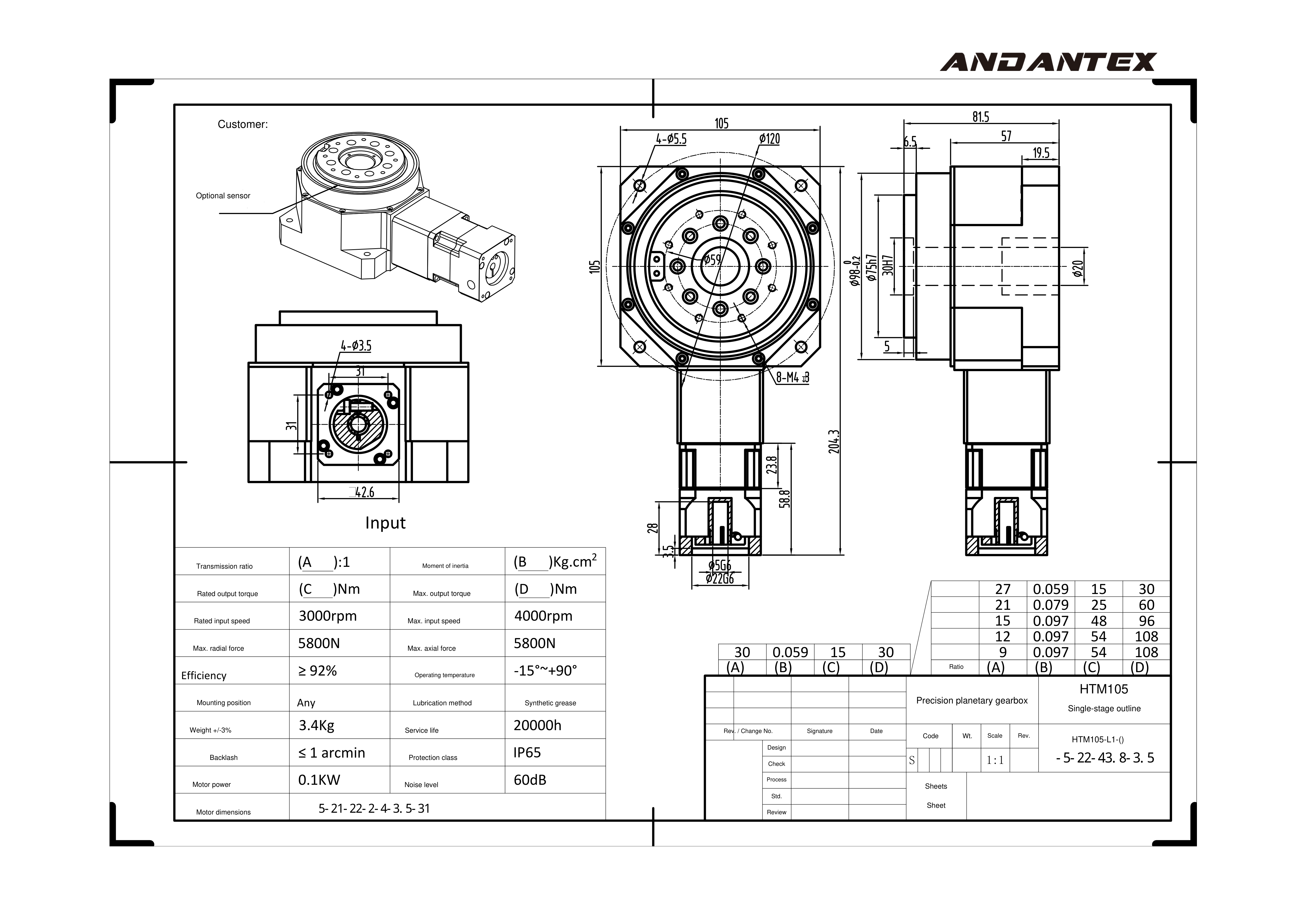

预览2D图纸
预览2D图纸ANDANTEX PRODUCT

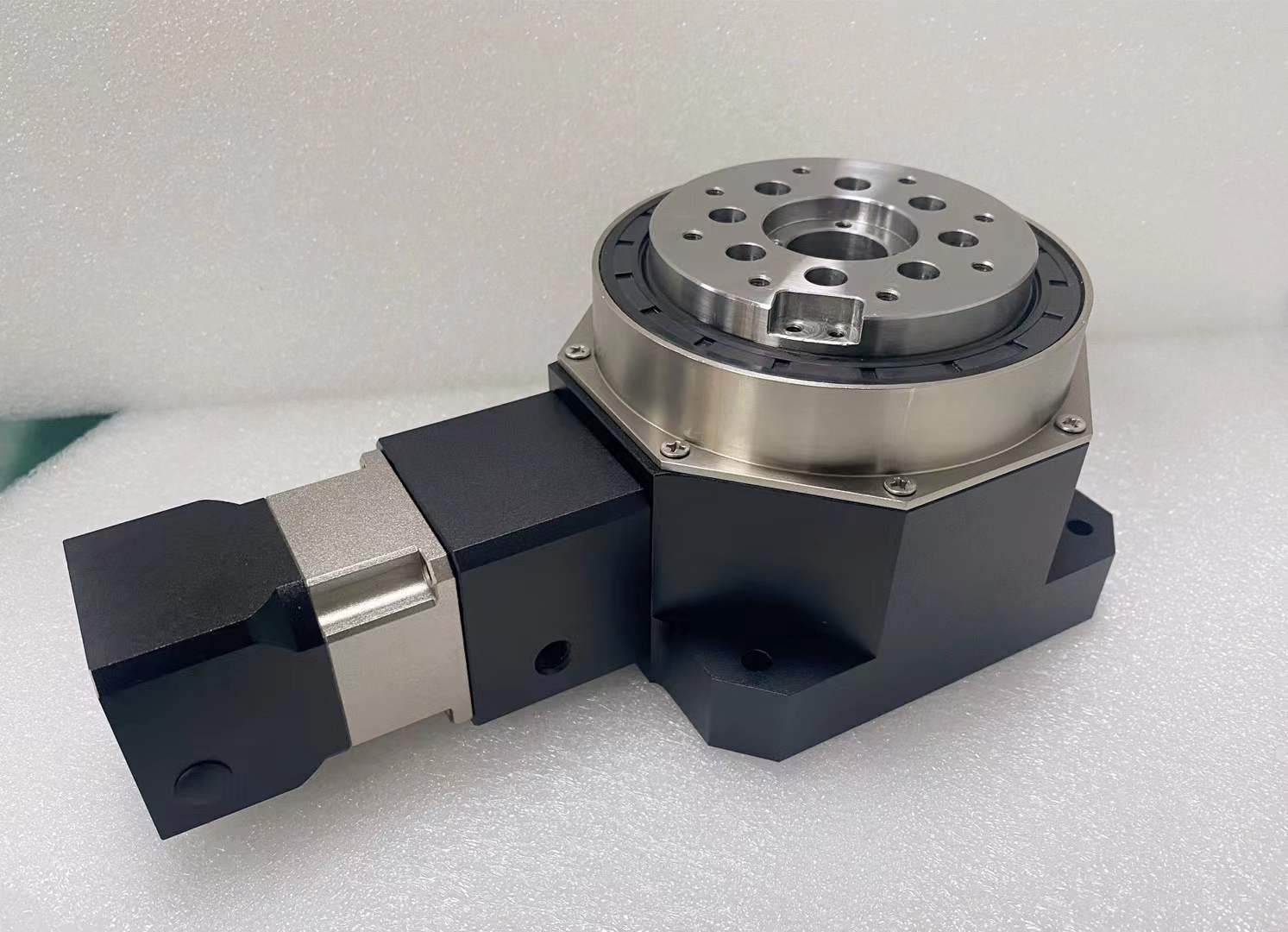

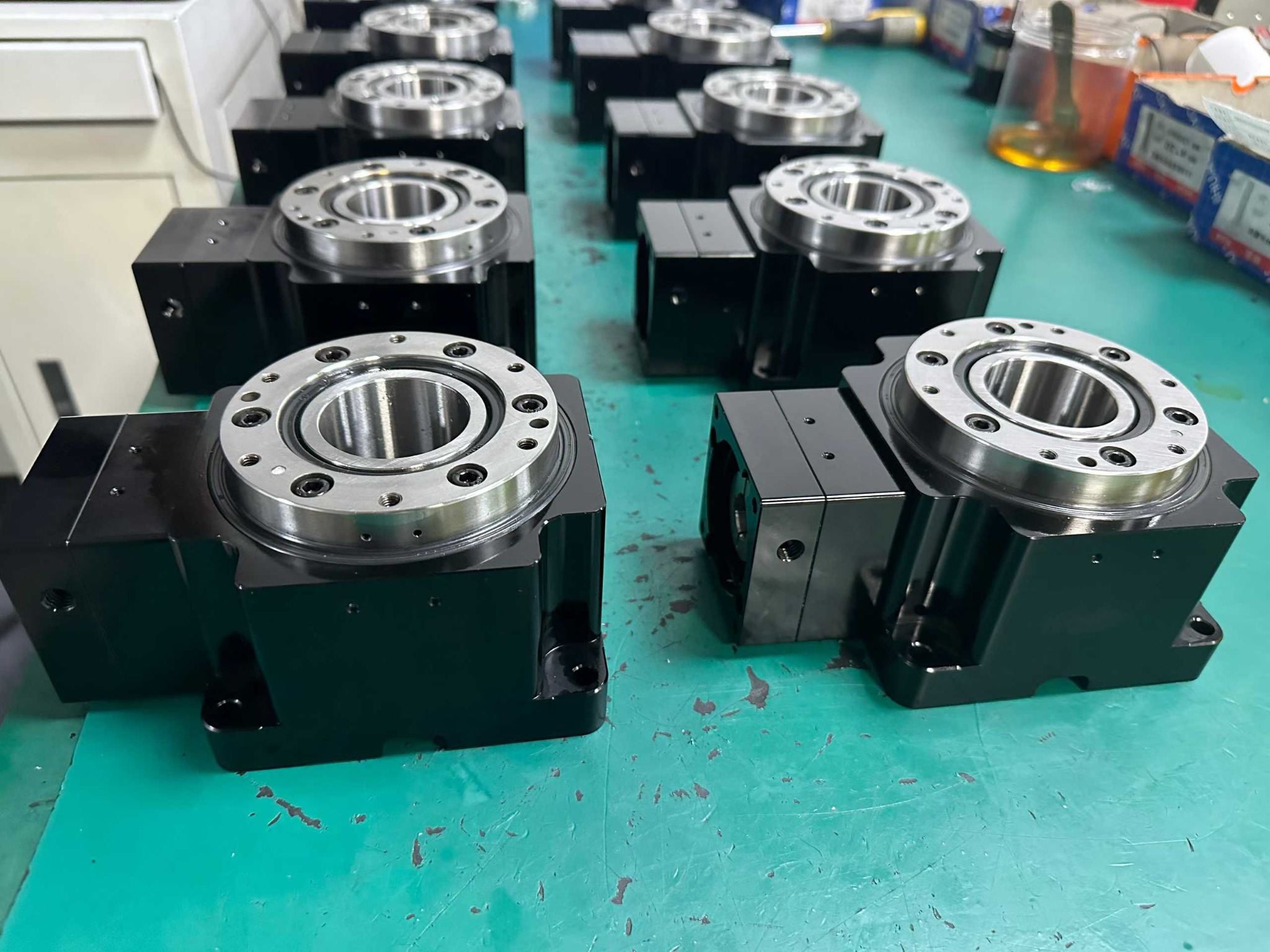

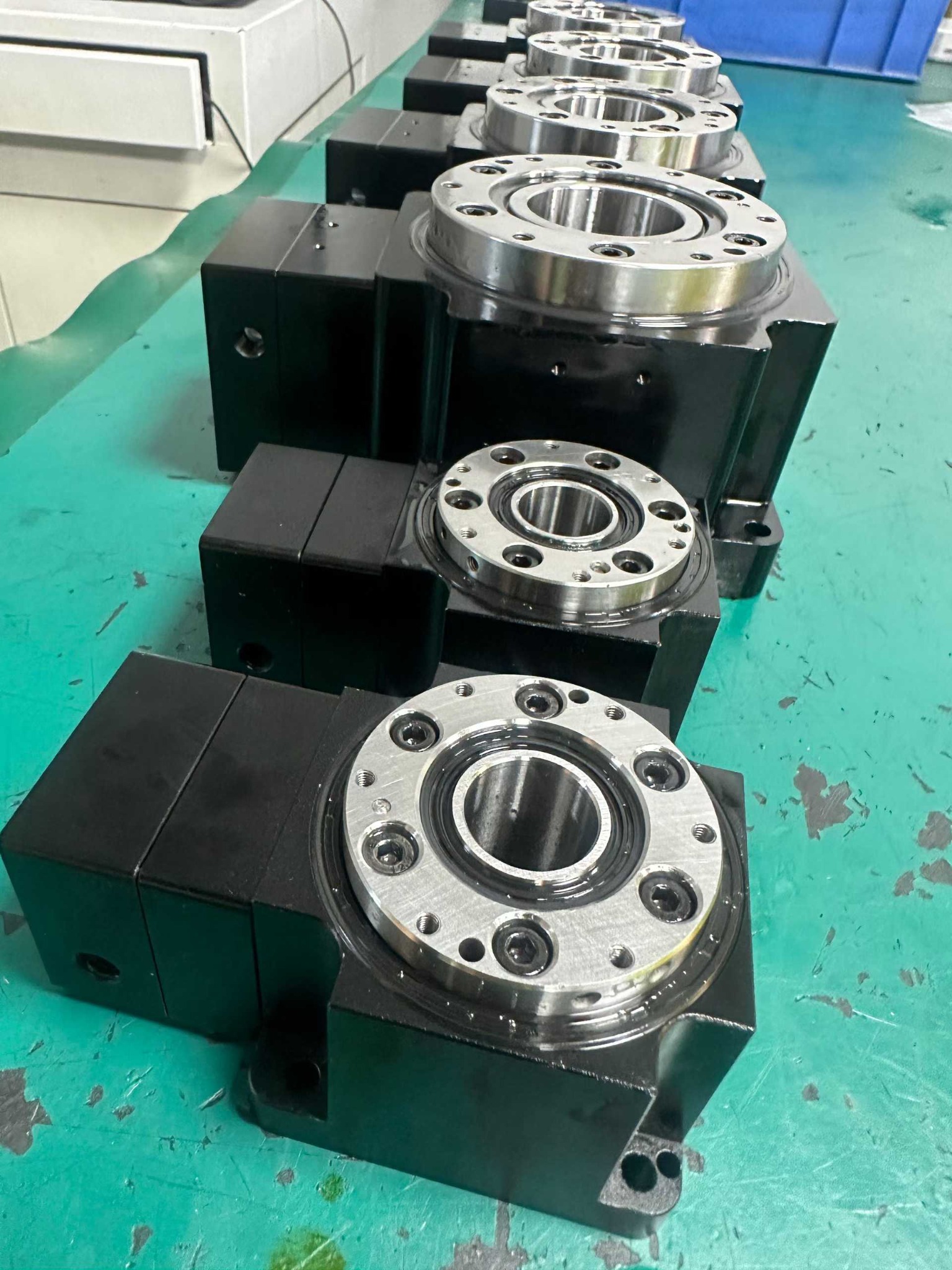

恩坦斯特 ANDANTEX HTM105属于重载中空旋转平台，可用于旋转定位、夹具翻转、工件处理及中空走线方案评估。先核对实际负载、工作节拍、速比、精度与安装空间，再按本页各配置选择工程图纸。
参数与安装尺寸按所选配置的原始图纸核对；同系列不代表各型号、级数或接口的数值相同。
工程资料按型号、结构、级数与接口分别关联。二维尺寸图保留原图内容，三维文件保持源文件几何；资料未提供的额定值留空，须以所选配置及确认的订货图为准。
可返回HTM 重型空心法兰输出凸轮中空旋转平台比较已上传型号，或使用电机接口匹配工具逐项核对输入轴径、止口及孔距。
- HTM105
- 产品型号
- HTM 重载中空旋转平台
- 产品系列
- 3：1（速比3外形）
- 减速比
- 54 Nm
- 额定输出扭矩
- 5800 N
- 容许轴向负载
主要技术参数
HTM105重载中空旋转平台

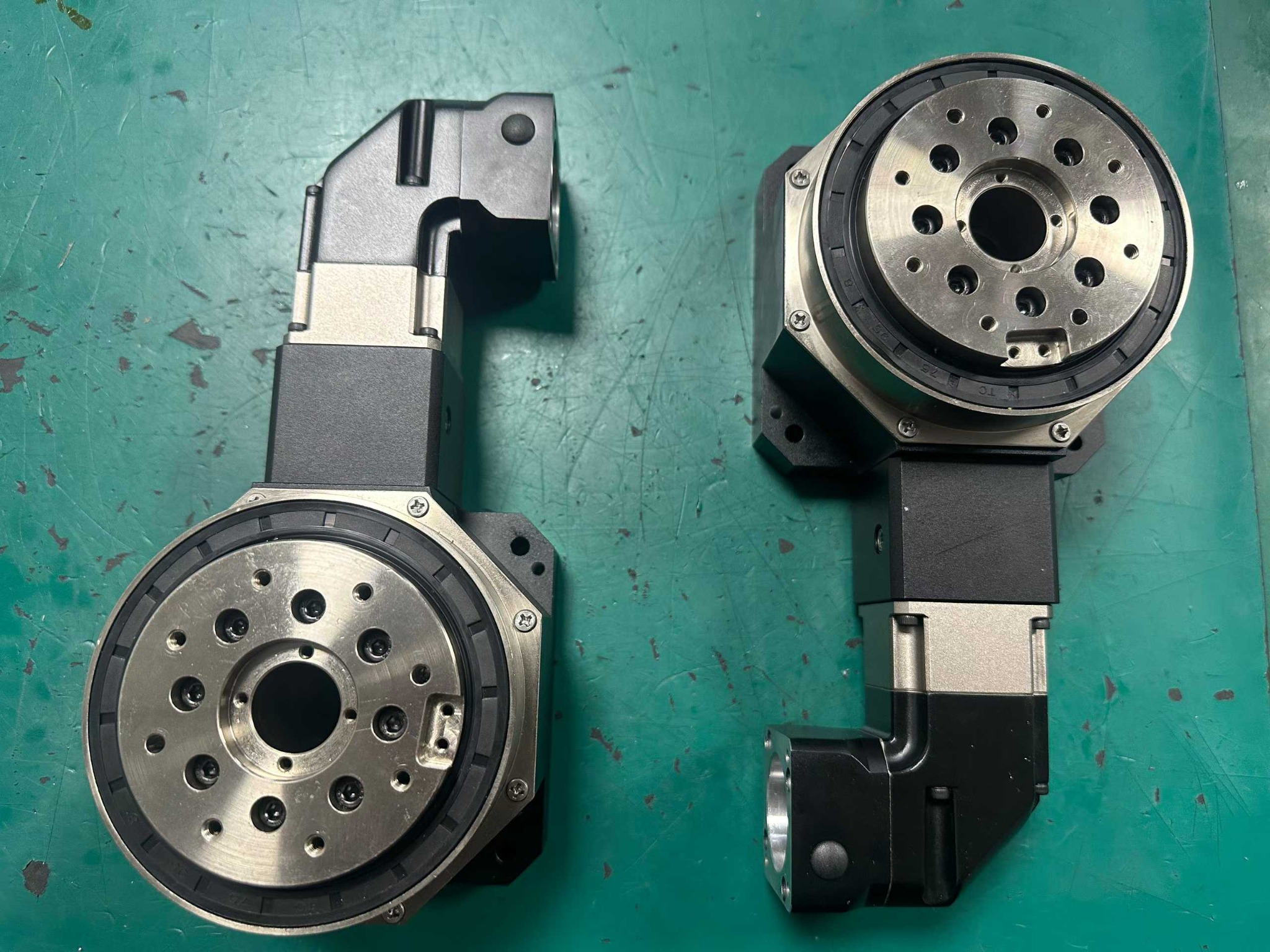

传动与驱动
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 减速比 | 3：1（速比3外形） | — |
| 额定输出扭矩 | 54 | Nm |
| 最大输出扭矩 | 108 | Nm |
| 容许输入转速 | 额定3000；最高4000 | rpm |
| 传动惯量 | 0.167 | kg·cm² |
| 传动效率 | ≥92 | % |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。

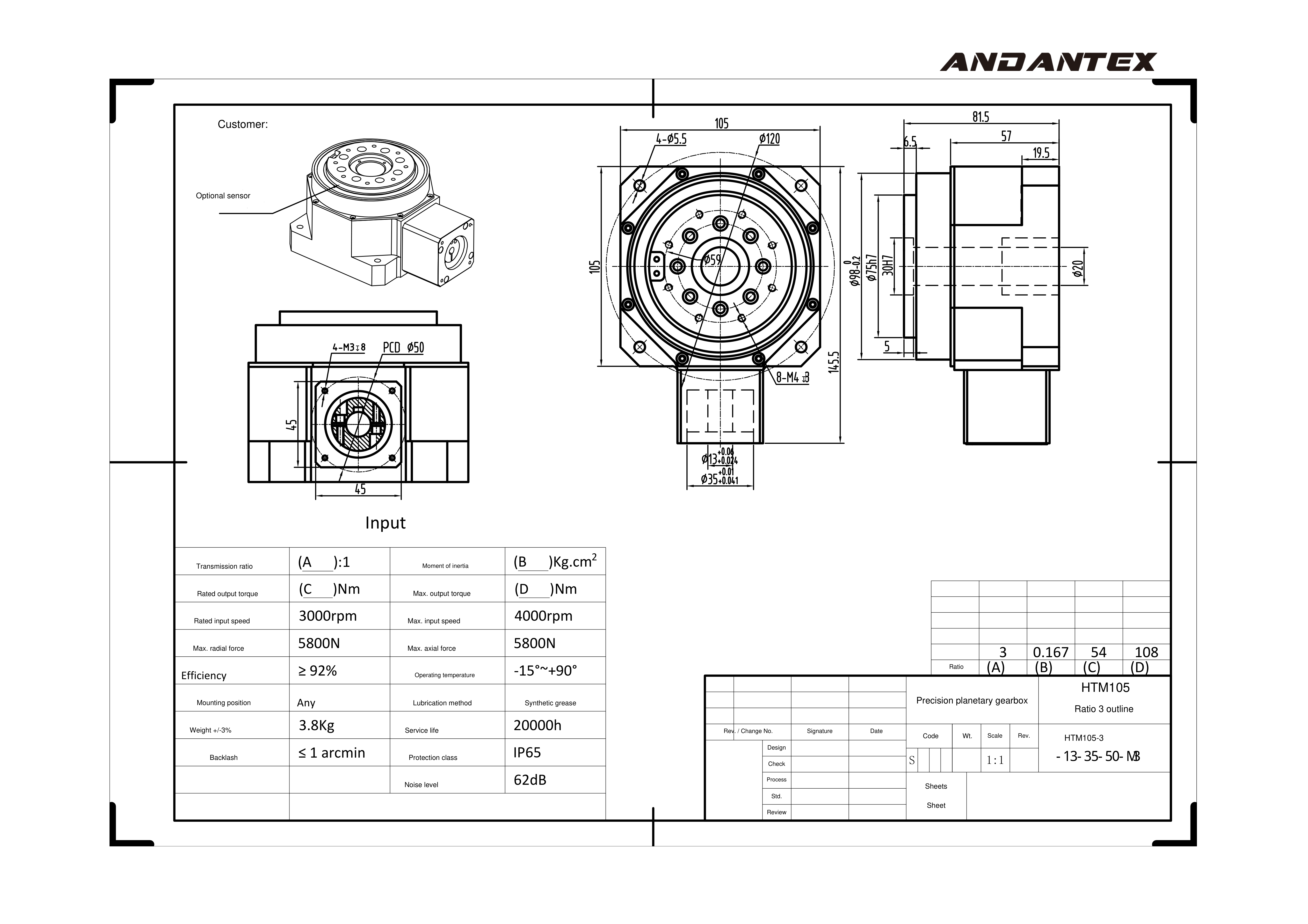

减速比：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
额定输出扭矩：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
最大输出扭矩：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
容许输入转速：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
传动惯量：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
传动效率：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
承载与精度
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 容许轴向负载 | 5800 | N |
| 容许径向负载 | 5800 | N |
| 容许倾覆力矩 | 待确认 | Nm |
| 回差 | ≤1 | arcmin |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
容许轴向负载：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
容许径向负载：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
容许倾覆力矩：对应配置图纸尚未核实此项，待补充。
回差：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。

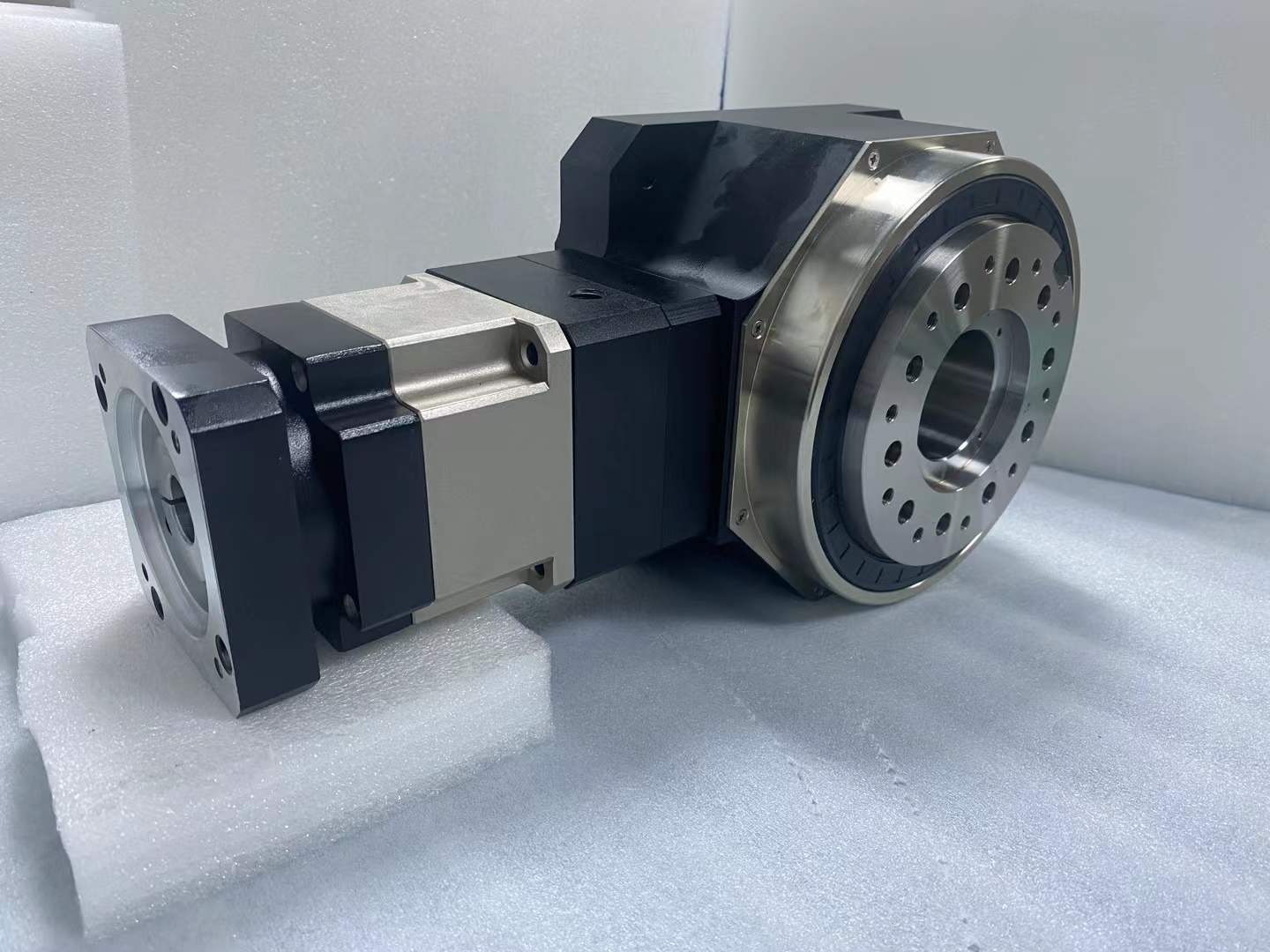

结构与安装
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 台面外径 | 待确认 | mm |
| 中空孔径 | 待确认 | mm |
| 参考重量 | 3.8（±3%） | kg |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
台面外径：对应配置图纸尚未核实此项，待补充。
中空孔径：对应配置图纸尚未核实此项，待补充。
参考重量：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
使用与维护
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 防护等级 | IP65 | — |
| 工作温度 | −15～+90 | ℃ |
| 使用寿命 | 20000 | h |
| 润滑方式 | 合成润滑脂 | — |
| 安装方式 | 任意 | — |
| 噪音值 | 62 | dB |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
防护等级：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
工作温度：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
使用寿命：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
润滑方式：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
安装方式：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
噪音值：参考图：HTM105-3-(13-35-50-M3)；仅本配置，其他结构、级数及接口按各自原图。
配置差异与补充
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 输出结构 | 重载中空旋转平台 | — |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
HTM105 典型应用与选型
可结合自动化旋转定位、工件翻转、检测夹具、锂电设备、雷达及多轴平台的实际载荷、偏心距和节拍评估；具体适配须按本配置承载及定位条件确认。
选型核对要点
按实际机构计算负载、惯量、转速、速比和工作制；额定工况与瞬时峰值分别校核。接口逐项核对轴径、轴长、键槽、止口、PCD及螺孔，不能只按电机功率认定兼容。
选型常见问题
HTM105怎样选择图纸和三维模型？
按本页配置名称、结构、级数与接口选择对应资料。缺少的文件显示待提供，不用其他型号或级数的模型代替。参数与安装尺寸按所选配置的原始图纸核对；同系列不代表各型号、级数或接口的数值相同。
HTM105的同系列参数是否相同？
同系列使用一致的参数分类和顺序；具体数值、接口、精度、负载与温度按各型号及配置原图分别核对。
HTM105询价需要提供哪些条件？
请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与设备用途。根据实际工况核对额定扭矩、峰值、惯量及安装条件。
需要报价或选型确认？
询价请附电机及装配图、速比、数量、工作节拍与交付要求。定制接口、交期及物流按具体项目确认。
