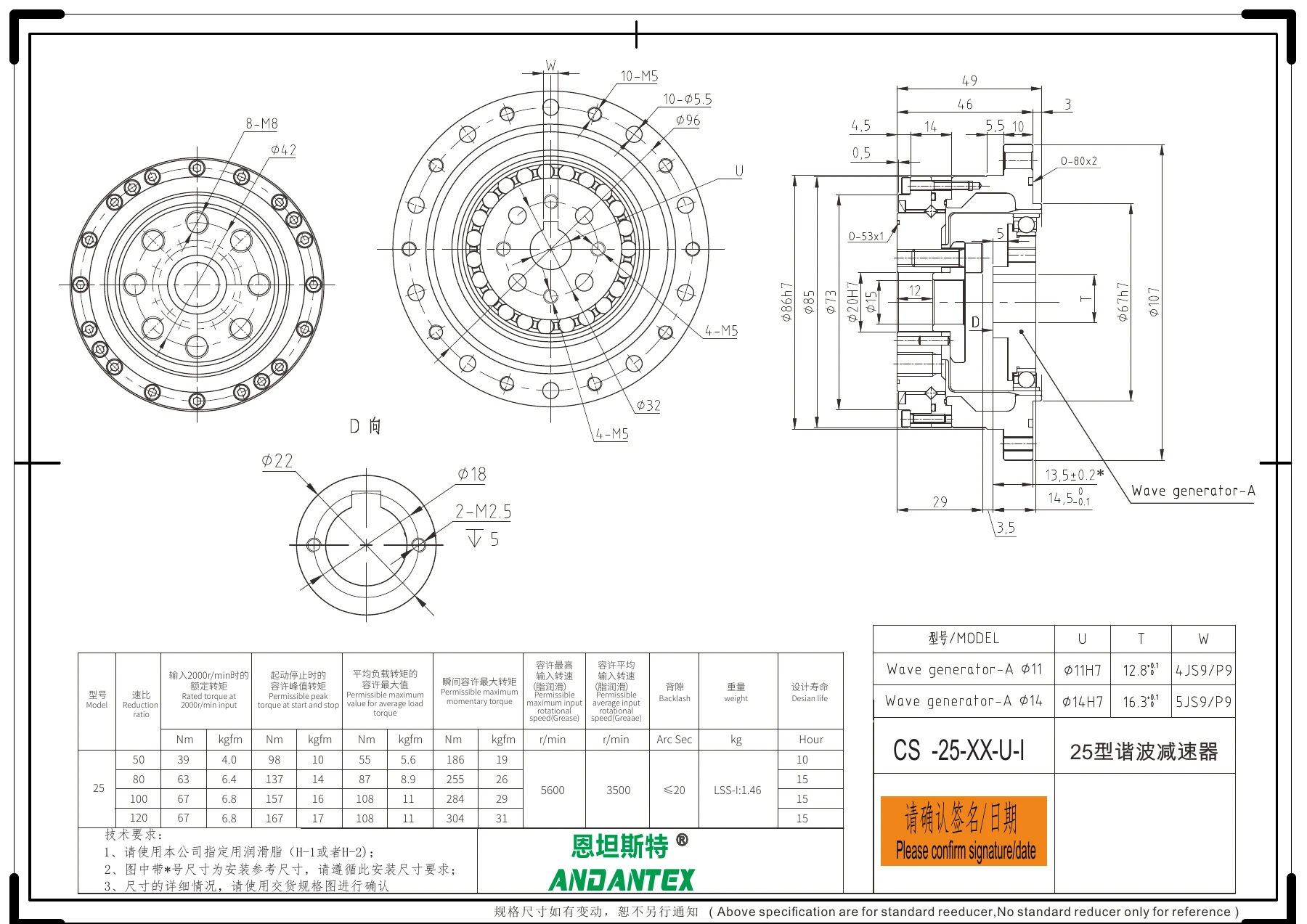

预览2D图纸
预览2D图纸ANDANTEX PRODUCT
恩坦斯特 ANDANTEX CS25属于通用型谐波减速器，可用于自动化传动、安装空间规划及电机连接方案评估。先核对实际负载、工作节拍、速比、精度与安装空间，再按本页各配置选择工程图纸。
参数与安装尺寸按所选配置的原始图纸核对；同系列不代表各型号、级数或接口的数值相同。当前未提供可核实的实物照片，按工程资料核对。
工程资料按型号、结构、级数与接口分别关联。二维尺寸图保留原图内容，三维文件保持源文件几何；资料未提供的额定值留空，须以所选配置及确认的订货图为准。
可返回CS 通用谐波减速器比较已上传型号，或使用电机接口匹配工具逐项核对输入轴径、止口及孔距。
- CS25
- 产品型号
- CS 通用谐波减速器
- 产品系列
- 50 / 80 / 100 / 120
- 减速比
- 50：39；80：63；100：67；120：67 Nm
- 输入2000rpm时额定扭矩
- ≤20 arcsec
- 背隙
- 5600 rpm
- 容许最高输入转速
- 1.46 kg
- 参考重量
CS25 2D / 3D 工程资料
每份文件对应具体型号、接口和减速级数；同一配置下的2D与STEP按后台关联成组展示。
- 4
- 2D + 3D 文件
- 3
- 接口 / 级数组合
- 1
- 2D + 3D 齐全
- 2
- 文件待补充
文件待补充2D图纸待补充
文件待补充2D图纸待补充
没有符合条件的工程资料
减少筛选条件，或提交完整电机型号和尺寸图。
下载前核对型号、尺寸与接口
定制输入、输出和法兰应使用各自对应的图纸与模型。
主要技术参数
CS25通用型谐波减速器
速比与扭矩
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 减速比 | 50 / 80 / 100 / 120 | — |
| 输入2000rpm时额定扭矩 | 50：39；80：63；100：67；120：67 | Nm |
| 起停容许峰值扭矩 | 50：98；80：137；100：157；120：167 | Nm |
| 平均负载扭矩容许最大值 | 50：55；80：87；100：108；120：108 | Nm |
| 瞬时容许最大扭矩 | 50：186；80：255；100：284；120：304 | Nm |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
转速与精度
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 容许最高输入转速 | 5600 | rpm |
| 容许平均输入转速 | 3500 | rpm |
| 背隙 | ≤20 | arcsec |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
结构与安装
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 输出结构 | 通用型谐波减速器 | — |
| 输入接口 | 待确认 | mm |
| 参考重量 | 1.46 | kg |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
输入接口：对应配置图纸尚未核实此项，待补充。
寿命与润滑
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 设计寿命 | 待确认 | h |
| 润滑方式 | 指定润滑脂H-1或H-2 | — |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
设计寿命：对应配置图纸尚未核实此项，待补充。
配置差异与补充
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 寿命表原文待确认 | 速比50：10；80/100/120：15；原表单位Hour，需确认是否漏写千倍 | — |
数据来源：对应型号配置图纸
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
寿命表原文待确认：如实保留该型号图纸歧义，不自行放大为10000/15000h。
不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
CS25 典型应用与选型
可结合包装、搬运、检测、丝杆、同步带及齿轮齿条等传动机构的负载、输出转速和安装空间评估；需额外核对轴向、径向载荷及惯量。
选型核对要点
按实际机构计算负载、惯量、转速、速比和工作制；额定工况与瞬时峰值分别校核。接口逐项核对轴径、轴长、键槽、止口、PCD及螺孔，不能只按电机功率认定兼容。
选型常见问题
CS25怎样选择图纸和三维模型？
按本页配置名称、结构、级数与接口选择对应资料。缺少的文件显示待提供，不用其他型号或级数的模型代替。参数与安装尺寸按所选配置的原始图纸核对；同系列不代表各型号、级数或接口的数值相同。当前未提供可核实的实物照片，按工程资料核对。
CS25的同系列参数是否相同？
同系列使用一致的参数分类和顺序；具体数值、接口、精度、负载与温度按各型号及配置原图分别核对。
CS25询价需要提供哪些条件？
请提供完整型号、速比、数量、电机图纸、输入输出接口、负载、转速、节拍与设备用途。根据实际工况核对额定扭矩、峰值、惯量及安装条件。
需要报价或选型确认？
询价请附电机及装配图、速比、数量、工作节拍与交付要求。定制接口、交期及物流按具体项目确认。
