2D + 3D 齐全
预览2D图纸

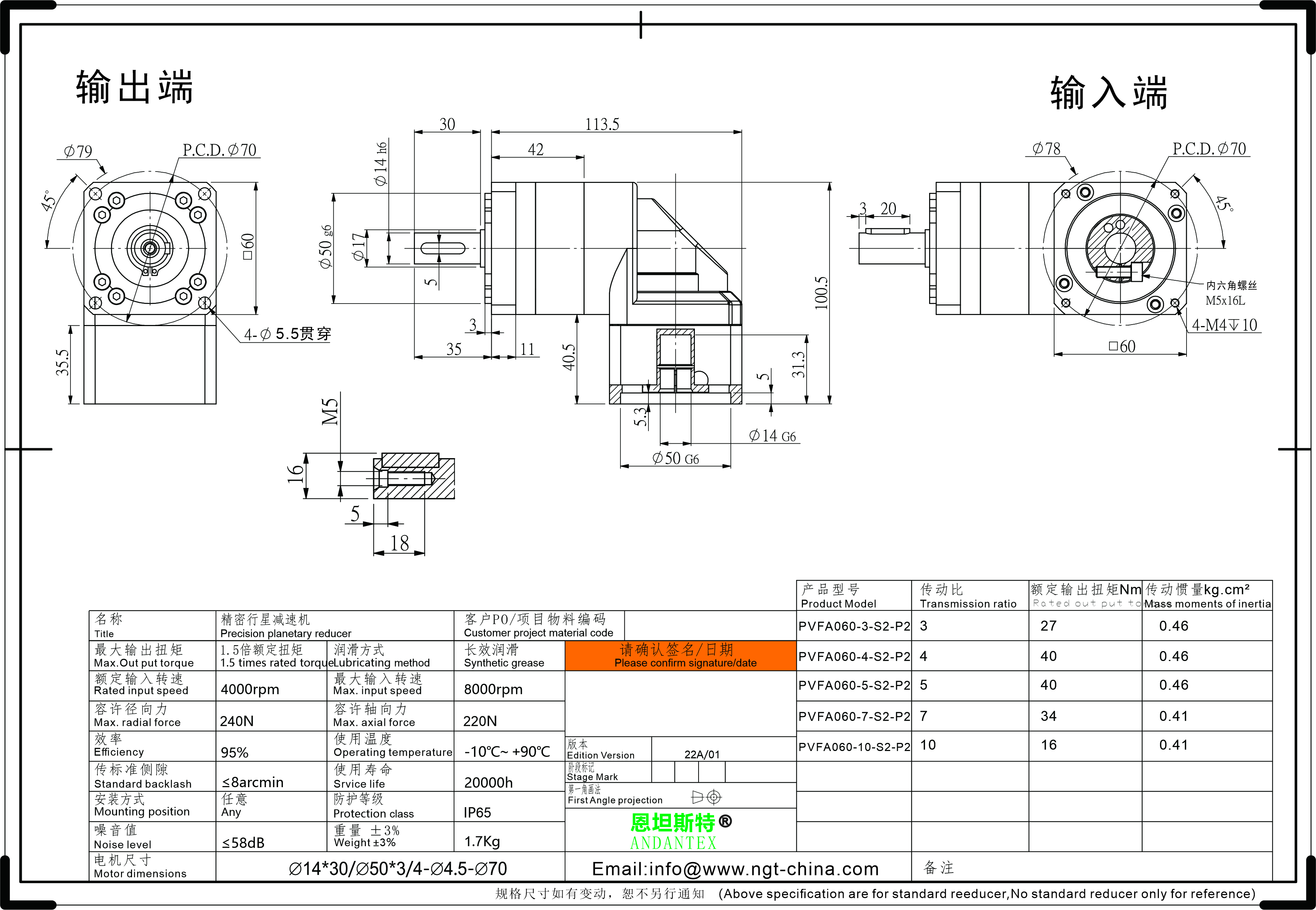

预览2D图纸L1 · 14-50-70 · 输出轴Ø14
- 轴径
- 14 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4×M4 深10
输出端：轴径 14 mm · 止口 50 mm · 孔距 70 mm
- PVFA060
- 产品型号
- PVFA 直角方法兰减速机
- 产品系列
- L1：3、4、5、7、10；L2：12、15、16、20、25、28、30、35、40、50、70、100
- 减速比
- i=3：27；i=4、5：40；i=7：34；i=10：16 Nm
- 一级额定输出扭矩
- L1 14-50-70：≤8；L1 两组 Ø8 输入：≤16；L2 14-50-70：≤12；L2 8-38.1-66.7：≤20 arcmin
- 标准回差
- 240 N
- 容许径向力
- 8000 rpm
- 最高输入转速
- L1：95；L2：92 %
- 传动效率
PVFA060 2D / 3D 工程资料
每份文件对应具体型号、接口和减速级数；同一配置下的2D与STEP按后台关联成组展示。
- 10
- 2D + 3D 文件
- 5
- 接口 / 级数组合
- 5
- 2D + 3D 齐全
- 0
- 文件待补充
2D + 3D 齐全
预览2D图纸

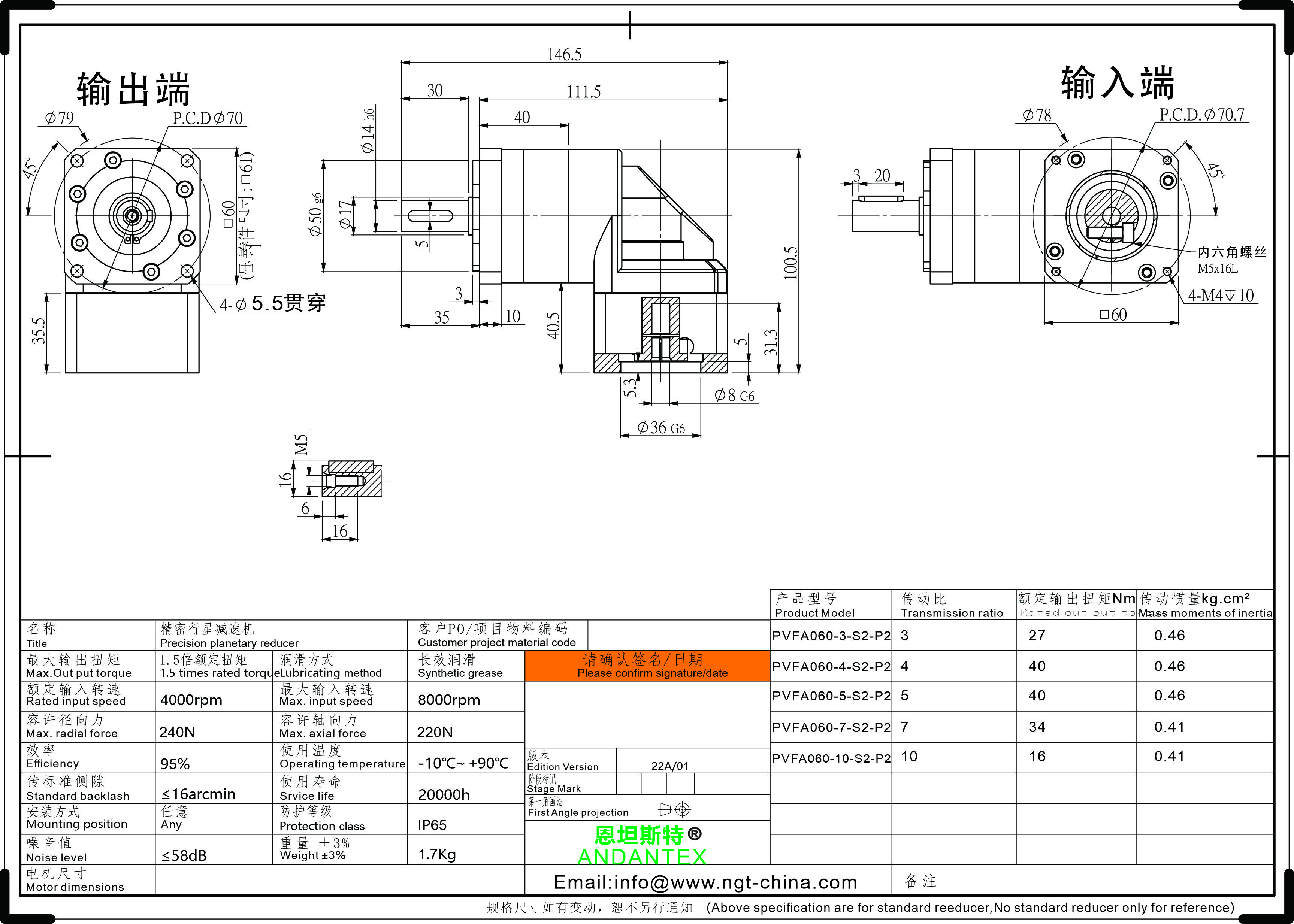

预览2D图纸L1 · 8-36-70.7 · 输出轴Ø14
- 轴径
- 8 mm
- 止口
- 36 mm
- 孔距 PCD
- 70.7 mm
- 螺纹
- 4×M4 深10
输出端：轴径 14 mm · 止口 50 mm · 孔距 70 mm
文件名保留 70.71，安装孔距按二维图标注为 70.7 mm。
2D + 3D 齐全
预览2D图纸

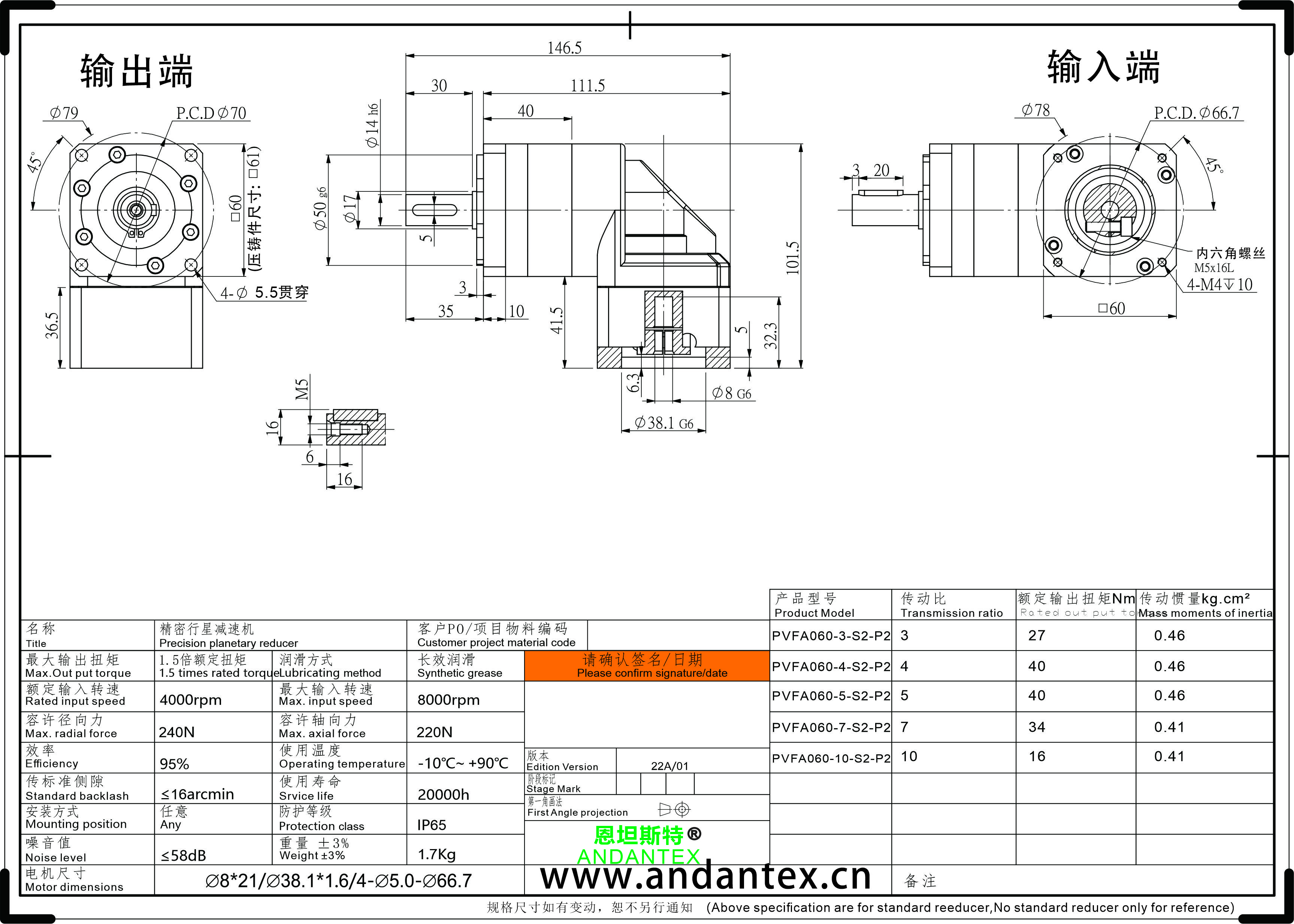

预览2D图纸L1 · 8-38.1-66.7 · 输出轴Ø14
- 轴径
- 8 mm
- 止口
- 38.1 mm
- 孔距 PCD
- 66.7 mm
- 螺纹
- 4×M4 深10
输出端：轴径 14 mm · 止口 50 mm · 孔距 70 mm
2D + 3D 齐全
预览2D图纸

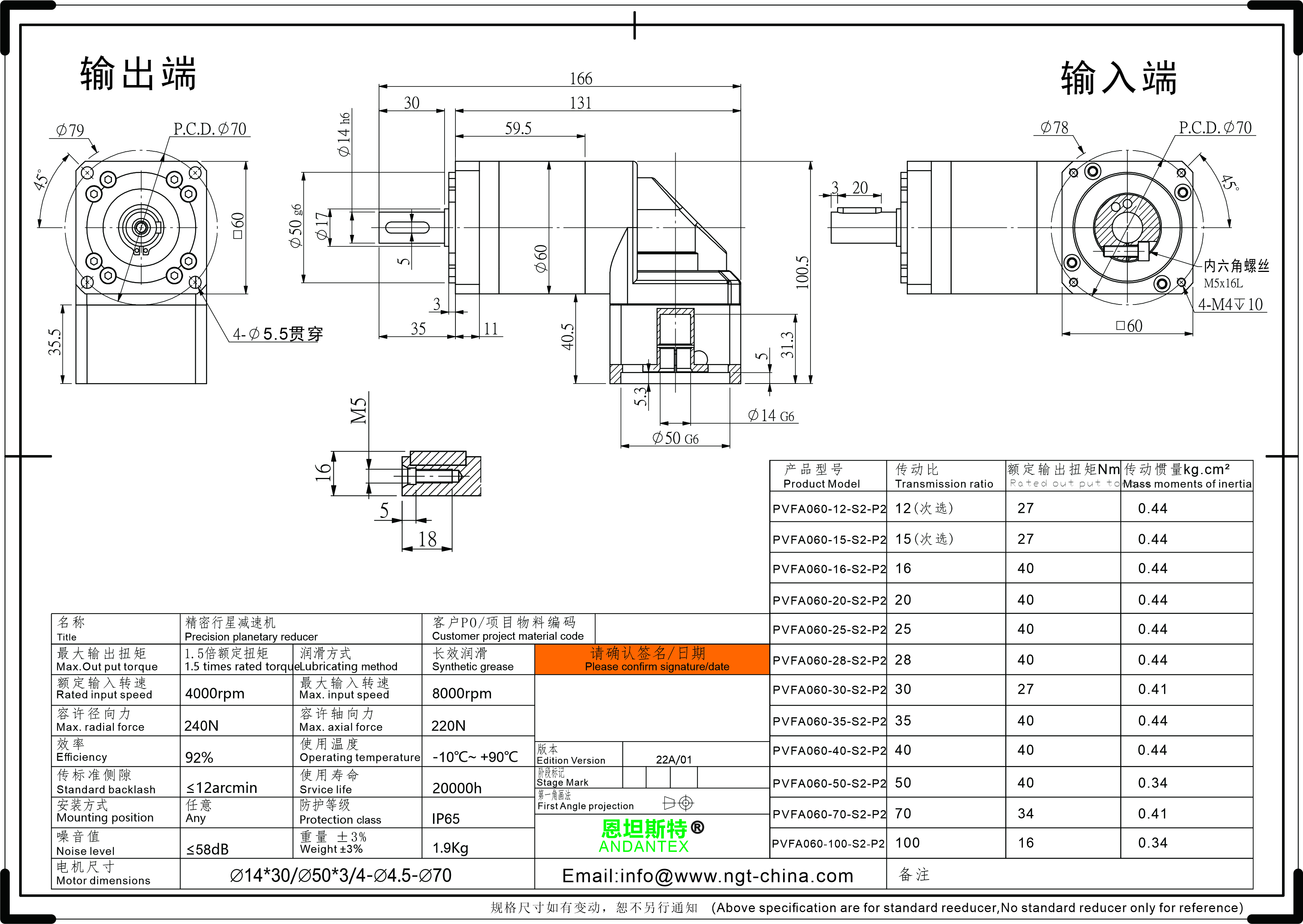

预览2D图纸L2 · 14-50-70 · 输出轴Ø14
- 轴径
- 14 mm
- 止口
- 50 mm
- 孔距 PCD
- 70 mm
- 螺纹
- 4×M4 深10
输出端：轴径 14 mm · 止口 50 mm · 孔距 70 mm
2D + 3D 齐全
预览2D图纸

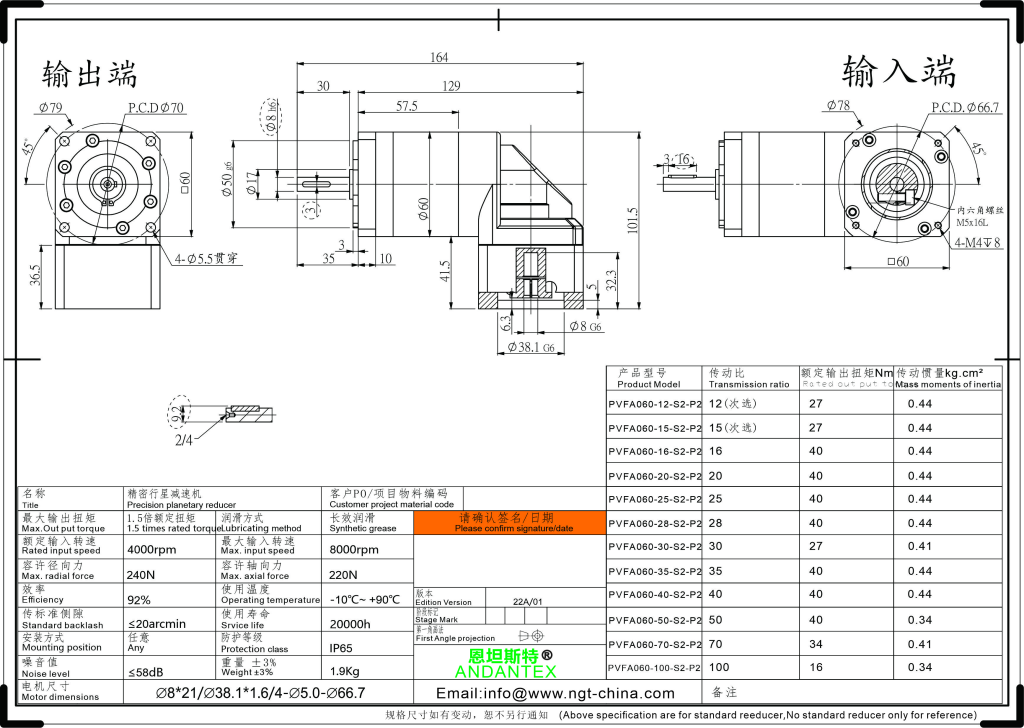

预览2D图纸L2 · 8-38.1-66.7 · 输出轴Ø8
- 轴径
- 8 mm
- 止口
- 38.1 mm
- 孔距 PCD
- 66.7 mm
- 螺纹
- 4×M4 深8
输出端：轴径 8 mm · 止口 50 mm · 孔距 70 mm
此配置输出轴径为 8 mm，请按本图核对，勿套用其他配置的 14 mm 输出轴。
没有符合条件的工程资料
减少筛选条件，或提交完整电机型号和尺寸图。
下载前核对型号、尺寸与接口
定制输入、输出和法兰应使用各自对应的图纸与模型。
主要技术参数
直角输入、方法兰、轴输出；提供 L1 与 L2 接口配置图纸。
传动与扭矩
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 减速比 | L1：3、4、5、7、10；L2：12、15、16、20、25、28、30、35、40、50、70、100 | — |
| 一级速比与额定输出扭矩 | i=3：27；i=4、5：40；i=7：34；i=10：16 | Nm |
| 二级速比与额定输出扭矩 | i=12、15、30：27；i=16、20、25、28、35、40、50：40；i=70：34；i=100：16 | Nm |
| 最大输出扭矩 | 额定输出扭矩的 1.5 倍 | — |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
减速比：L2 的 12、15 在原图中标注为次选。 依据：pvfa060.zip，图纸版本22A/01。
一级速比与额定输出扭矩：适用于本次三组 L1 配置。 依据：pvfa060.zip，图纸版本22A/01。
二级速比与额定输出扭矩：适用于本次两组 L2 配置；12、15 为次选。 依据：pvfa060.zip，图纸版本22A/01。
最大输出扭矩：额定输出扭矩按级数和速比取值。 依据：pvfa060.zip，图纸版本22A/01。
精度与效率
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 标准回差 | L1 14-50-70：≤8；L1 两组 Ø8 输入：≤16；L2 14-50-70：≤12；L2 8-38.1-66.7：≤20 | arcmin |
| 传动效率 | L1：95；L2：92 | % |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
标准回差：各配置原图数值不同，按对应图纸使用。 依据：pvfa060.zip，图纸版本22A/01。
传动效率：按级数区分。 依据：pvfa060.zip，图纸版本22A/01。
转速与惯量
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 额定输入转速 | 4000 | rpm |
| 最高输入转速 | 8000 | rpm |
| 一级传动惯量 | i=3、4、5：0.46；i=7、10：0.41 | kg·cm² |
| 二级传动惯量 | i=12、15、16、20、25、28、35、40：0.44；i=30、70：0.41；i=50、100：0.34 | kg·cm² |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
额定输入转速：五组图纸均为此值。 依据：pvfa060.zip，图纸版本22A/01。
最高输入转速：五组图纸均为此值。 依据：pvfa060.zip，图纸版本22A/01。
一级传动惯量：L1 传动惯量，按速比取值。 依据：pvfa060.zip，图纸版本22A/01。
二级传动惯量：L2 传动惯量，按速比取值。 依据：pvfa060.zip，图纸版本22A/01。
承载与结构
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 容许径向力 | 240 | N |
| 容许轴向力 | 220 | N |
| 参考重量 | L1：1.7；L2：1.9 | kg |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
容许径向力：五组图纸均为此值。 依据：pvfa060.zip，图纸版本22A/01。
容许轴向力：五组图纸均为此值。 依据：pvfa060.zip，图纸版本22A/01。
参考重量：图纸标注重量公差 ±3%。 依据：pvfa060.zip，图纸版本22A/01。
使用与维护
| 参数名称 | 数值 / 范围 | 单位 |
|---|---|---|
| 防护等级 | IP65 | — |
| 工作温度 | -10～+90 | ℃ |
| 使用寿命 | 20000 | h |
| 噪音值 | ≤58 | dB |
| 安装方式 | 任意 | — |
| 润滑方式 | 长效润滑（合成润滑脂） | — |
数据来源：配置图纸 22A/01
各项参数适用于表内注明的级数、速比与配置；定制结构以确认图纸为准。
防护等级：五组图纸均为此值。 依据：pvfa060.zip，图纸版本22A/01。
工作温度：五组图纸均为此值。 依据：pvfa060.zip，图纸版本22A/01。
使用寿命：图纸标称使用寿命。 依据：pvfa060.zip，图纸版本22A/01。
噪音值：图纸标称噪音值。 依据：pvfa060.zip，图纸版本22A/01。
安装方式：五组图纸均为此值。 依据：pvfa060.zip，图纸版本22A/01。
润滑方式：原图中文为长效润滑，英文为 Synthetic grease。 依据：pvfa060.zip，图纸版本22A/01。
不同级数、速比及定制结构的参数可能不同，请以本配置确认图纸为准。
PVFA060 典型应用与选型
提供负载、运动方式、目标转速与运行节拍，以确认实际设备的适用条件。
选型核对要点
按级数、电机轴径、止口及安装孔距选择对应图纸与同名 STEP。L1 的 8-36-70.71 文件中，二维图孔距标注为 70.7 mm；L2 的 8-38.1-66.7 配置输出轴径为 8 mm，其余四组为 14 mm。详细尺寸及参数以各配置图纸为准。
